Khí sinh học chủ yếu bao gồm mêtan (CH4), cacbon dioxit (CO2) và một lượng nhỏ hiđrô (H2), cacbon monoxit (CO) và hiđrô sunfua (H2S).
Khi lựa chọn đồng hồ đo lưu lượng khí sinh học, điều quan trọng là phải cân nhắc các thông số sau.
Lưu lượng khí sinh học ở điều kiện tiêu chuẩn hoặc thực tế
Lưu lượng có thể được đo theo dạng chuẩn hoặc dạng thực tế. Khi đo lưu lượng, “N” có nghĩa là “bình thường” và điều này có nghĩa là thể tích khí đã được điều chỉnh theo một số nhiệt độ và áp suất chuẩn hoặc “bình thường”, thường là 0, 101,325 kPa. Lưu lượng thực tế là thể tích khí thực tế đi qua lưu lượng kế trên một đơn vị thời gian, ví dụ m3/giờ.
Lưu lượng khí sinh học có thể được đo bằng
lưu lượng kế nhiệt ,
lưu lượng kế tuabin khí ,
lưu lượng kế xoáy và lưu lượng kế chênh lệch áp suất cùng nhiều thiết bị khác.
Lưu lượng kế nhiệt hoặc lưu lượng kế tuabin khí SGW-D thích hợp để đo lưu lượng bình thường. Trong khi lưu lượng kế xoáy hoặc tuabin khí SGW-C thích hợp để đo lưu lượng thể tích khí sinh học.

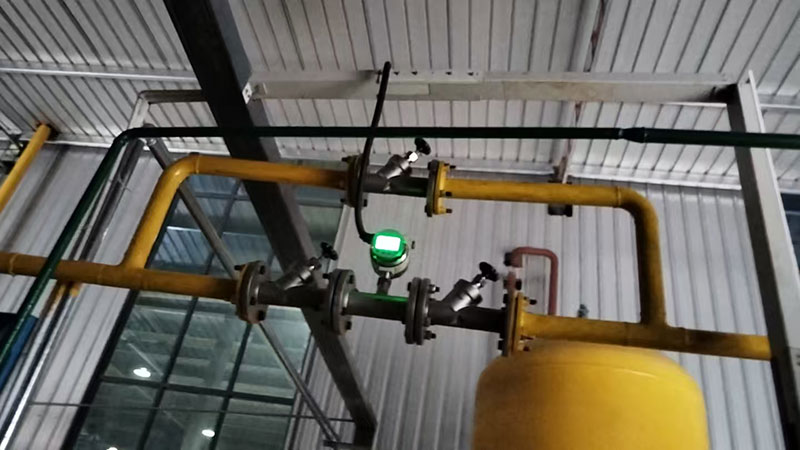

ứng dụng lưu lượng kế biogas nhiệt
Phạm vi lưu lượng và kích thước ống
Các nhà sản xuất đồng hồ đo lưu lượng khí sinh học cần xác định kích thước của cảm biến lưu lượng khí, thường được xác định bởi phạm vi lưu lượng và đường kính của đường ống. Trạng thái lý tưởng là đường kính đồng hồ đo lưu lượng được chọn và kích thước đường ống giống nhau, nhưng do lưu lượng khí sinh học, có thể chọn đồng hồ đo lưu lượng lớn hơn đường ống hoặc nhỏ hơn đường ống.
Flow meter
sensor size
DN (mm)
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1500
|
2000
|
Biogas Flow range
(N m3/h)
|
51
|
129
|
206
|
516
|
860
|
1720
|
3440
|
5160
|
7430
|
13209
|
20640
|
29721
|
40454
|
52838
|
66873
|
82560
|
118886
|
185760
|
330240
|
Bảng dưới đây liệt kê phạm vi lưu lượng của lưu lượng kế khối nhiệt tương ứng với phạm vi lưu lượng. Vui lòng xác minh xem phạm vi lưu lượng của bạn có nằm trong phạm vi lưu lượng kế của chúng tôi không.
Kết nối quy trình đo lưu lượng
Điều quan trọng nữa là phải thông báo cho nhà sản xuất về loại kết nối quy trình mà bạn muốn họ sử dụng. Bạn có thể chọn loại lắp, loại bích hoặc thậm chí là loại wafer của đồng hồ đo lưu lượng biogas.
Sau đây chúng tôi liệt kê một số kết nối quy trình để bạn tham khảo.

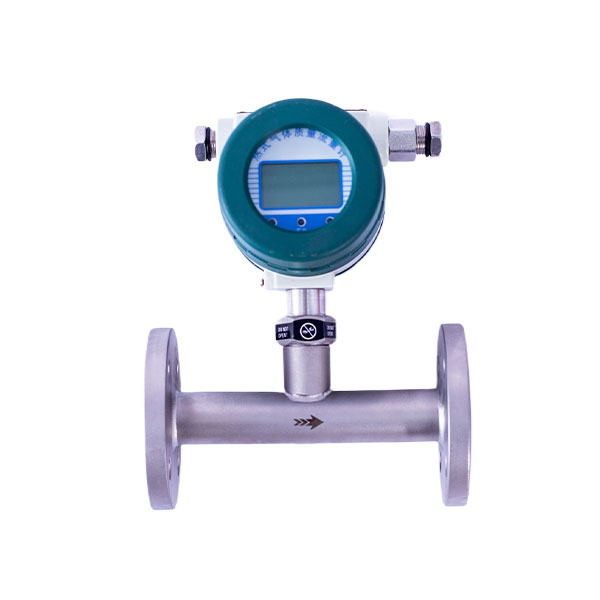

Inline type Flange connection
|

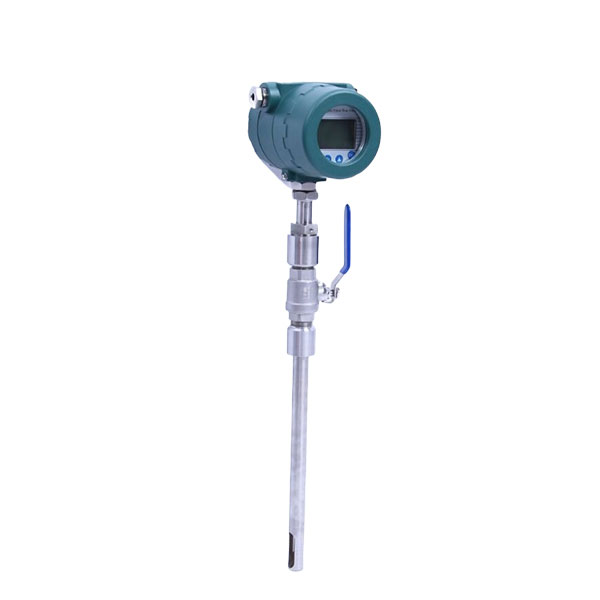

Insertion type with ball valve
|

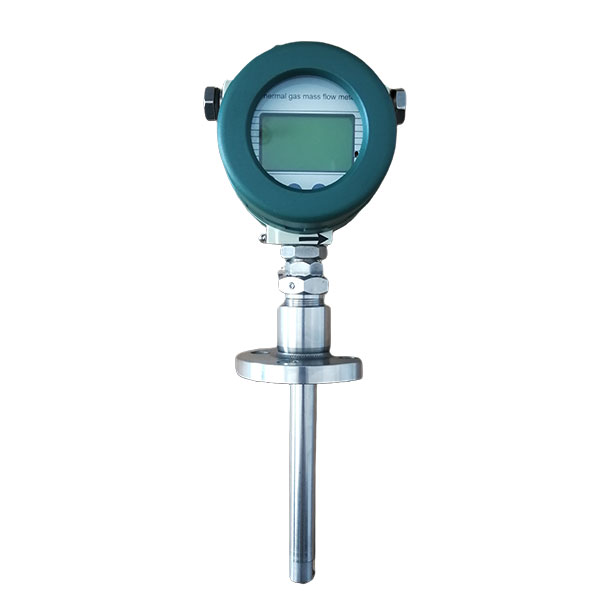

Insertion type with flange connection
|

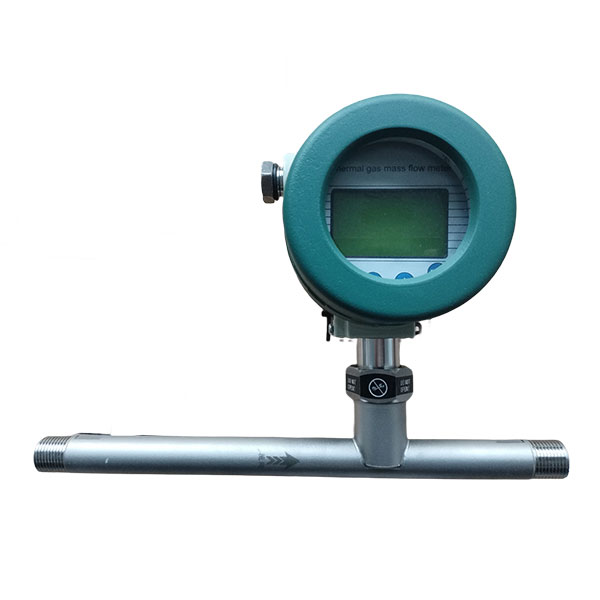

Inline type screw connection type
|

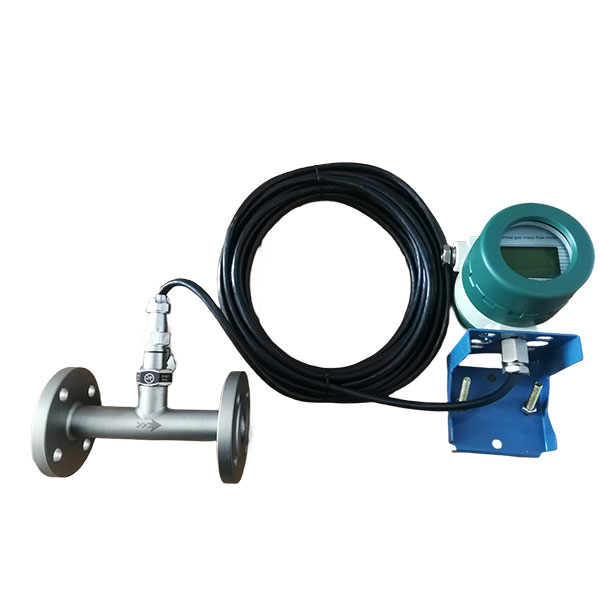

Remote display type
|

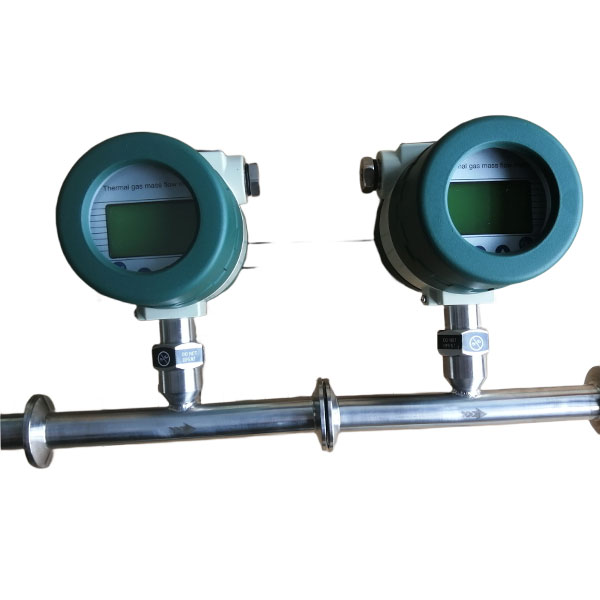

Tri-clamp connection
|
Áp suất làm việc và nhiệt độ làm việc
Lưu lượng kế biogas được thiết kế để hoạt động dưới áp suất 16bar. Trong trường hợp cảm biến lưu lượng biogas phát hiện áp suất trên 16bar, bạn cần thông báo cho nhà cung cấp lưu lượng kế hoặc nhà sản xuất.
Theo kinh nghiệm, biogas thường hoạt động trong điều kiện áp suất thấp, chẳng hạn như 1-2Kpa, và đôi khi lưu lượng cũng rất thấp. Lưu lượng kế khí nhiệt đặc biệt phù hợp cho hoạt động áp suất thấp và lưu lượng thấp.
Chức năng của Lưu lượng kế
Một khía cạnh quan trọng khác là cách người ta định sử dụng đồng hồ đo lưu lượng biogas, tức là mục đích của đồng hồ đo lưu lượng. Nó có thể được sử dụng cho màn hình kỹ thuật số, giao thức hart, màn hình từ xa, đầu ra xung hoặc đầu ra 4-20mA hoặc thậm chí là RS4845 Modbus RTU.
Khi đã xác định được mục đích chính của mình, bạn nên thông báo cho nhà cung cấp hoặc nhà sản xuất để họ có thể chọn cho bạn loại đồng hồ đo lưu lượng khí sinh học phù hợp nhất với nhu cầu của bạn.
Để có được đồng hồ đo lưu lượng khí sinh học tốt nhất hãy xem Silver Automation Instrument, một công ty cung cấp có trụ sở tại Trung Quốc.
