Máy đo lưu lượng nước thải

Làm thế nào để đo lưu lượng cống? - Đồng hồ đo lưu lượng từ cho nước thải

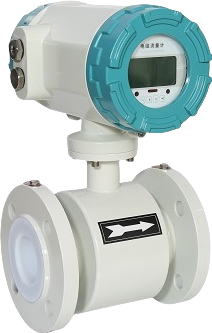

Đồng hồ đo lưu lượng từ tính là một loại đồng hồ đo lưu lượng nước thải không có bộ phận chuyển động. Đó là lý tưởng để đo nước thải hoặc nước thải và các chất lỏng dẫn điện khác. Đồng hồ đo lưu lượng nước thải là thiết bị đo lưu lượng nước thải để đo lưu lượng thể tích của các chất lỏng dẫn điện khác nhau hoặc môi trường lỏng - rắn trong đường ống. Nó được sử dụng rộng rãi trong luyện kim, sản xuất giấy, bảo tồn nước, bảo vệ môi trường, in và nhuộm, dầu, than và các lĩnh vực công nghiệp khác. Nó có thể được sử dụng để đo lưu lượng thể tích của các dung dịch axit, kiềm và muối khác nhau, bùn, bột giấy, bột giấy, bùn nước than, bùn, sợi bột giấy, xi-rô ngô, sữa vôi, nước thải, thoát nước, hydro peroxide, bia, wort , nhiều loại đồ uống và môi trường chất lỏng dẫn điện khác. Nói cách khác, nó là một bộ chuyển đổi ghi lại dòng chảy của chất lỏng bằng cách đo điện áp được tạo ra trên chất lỏng khi nó chảy qua một từ trường. Đồng hồ đo lưu lượng cho nước thải thường bao gồm một máy phát và một cảm biến hoạt động cùng nhau để đo lưu lượng. Cảm biến lưu lượng từ tính sẽ đo điện áp cảm ứng khi chất lỏng đi qua một đường ống. Mặt khác, bộ truyền lưu lượng từ tính lấy điện áp được tạo ra do dòng chất lỏng và chuyển đổi nó thành một phép đo, do đó, điện áp này được truyền đến một hệ thống điều khiển tập trung. Để nắm bắt được phép đo lưu lượng như vậy, chúng ta cần hiểu hoạt động đằng sau một đồng hồ đo lưu lượng như vậy.

Nguyên tắc đo lưu lượng từ tính

Đồng hồ đo lưu lượng nước thải sử dụng nguyên lý cảm ứng điện từ của Faraday để xác định tốc độ của chất lỏng chảy qua đường ống. Điện được tạo ra thông qua nguyên tắc này, trong đó dây dẫn đi qua từ trường để tạo ra điện áp. Do đó, nguyên tắc tương tự có thể được áp dụng trong đồng hồ đo lưu lượng trong đó từ trường được định hướng hoặc truyền qua chất lỏng chảy vào đường ống. Điều này được thực hiện bằng cách gắn các cuộn dây điện từ ở cả hai mặt của ống dòng chảy không dẫn điện. Ống dòng chảy không có từ tính để tạo điều kiện cho sự xâm nhập của từ tính và từ trường qua chất lỏng.

Theo định luật Faraday, dòng chất lỏng dẫn điện đi qua từ trường gây ra tín hiệu điện áp được đăng ký. Các tín hiệu như vậy được thu bởi các cảm biến trên thành của ống lưu lượng. Điện áp được tạo ra phụ thuộc vào vận tốc của chất lỏng chảy. Máy phát thu tín hiệu điện áp và xử lý nó để xác định lưu lượng chất lỏng.

Các thiết bị đo lưu lượng nước thải nổi tiếng trong việc sử dụng do các thuộc tính của nó. Chúng tôi khám phá những lý do tại sao ứng dụng của nó là rất lớn.

Ưu điểm của Máy đo lưu lượng từ cho nước thải

1. Đồng hồ đo lưu lượng nước thải không có bộ phận chuyển động và nói chung là không xâm lấn, khiến chúng có tuổi thọ cao do giảm sự cố và giảm tỷ lệ sửa chữa.
2. Yêu cầu về điện đối với một số đồng hồ đo nước thải có thể xuống thấp tới 15 watt do đó làm cho chúng trở nên thân thiện với người tiêu dùng.
3. Chúng có khả năng xử lý các axit và bazơ ăn mòn vì lớp lót bên trong của chúng bao gồm các vật liệu chống ăn mòn.
4. Họ có thể dễ dàng đo dòng chảy đa hướng, xuôi dòng hoặc ngược dòng
5. Đồng hồ đo lưu lượng từ yêu cầu một lượng điện cực kim loại tương đối nhỏ để hoạt động.

Đồng hồ đo lưu lượng điện từ cho nước bẩn Thông số kỹ thuật

Tất cả đồng hồ đo lưu lượng điện từ hoạt động dựa trên định luật Faraday, định luật này làm nổi bật mối quan hệ giữa một dây dẫn chuyển động (chất lỏng) và điện áp kết quả được tạo ra. Khi chọn một loại đồng hồ đo lưu lượng nước thải cụ thể, những cân nhắc sau đây là rất quan trọng;

Độ dẫn của phương tiện, chi phí, độ chính xác, vận tốc của dòng chảy và tính dễ sử dụng. Các yếu tố khác như môi trường nguy hiểm, kích thước và công suất, và thiết kế đường ống cũng là những thông số kỹ thuật không thể thiếu để xem xét.

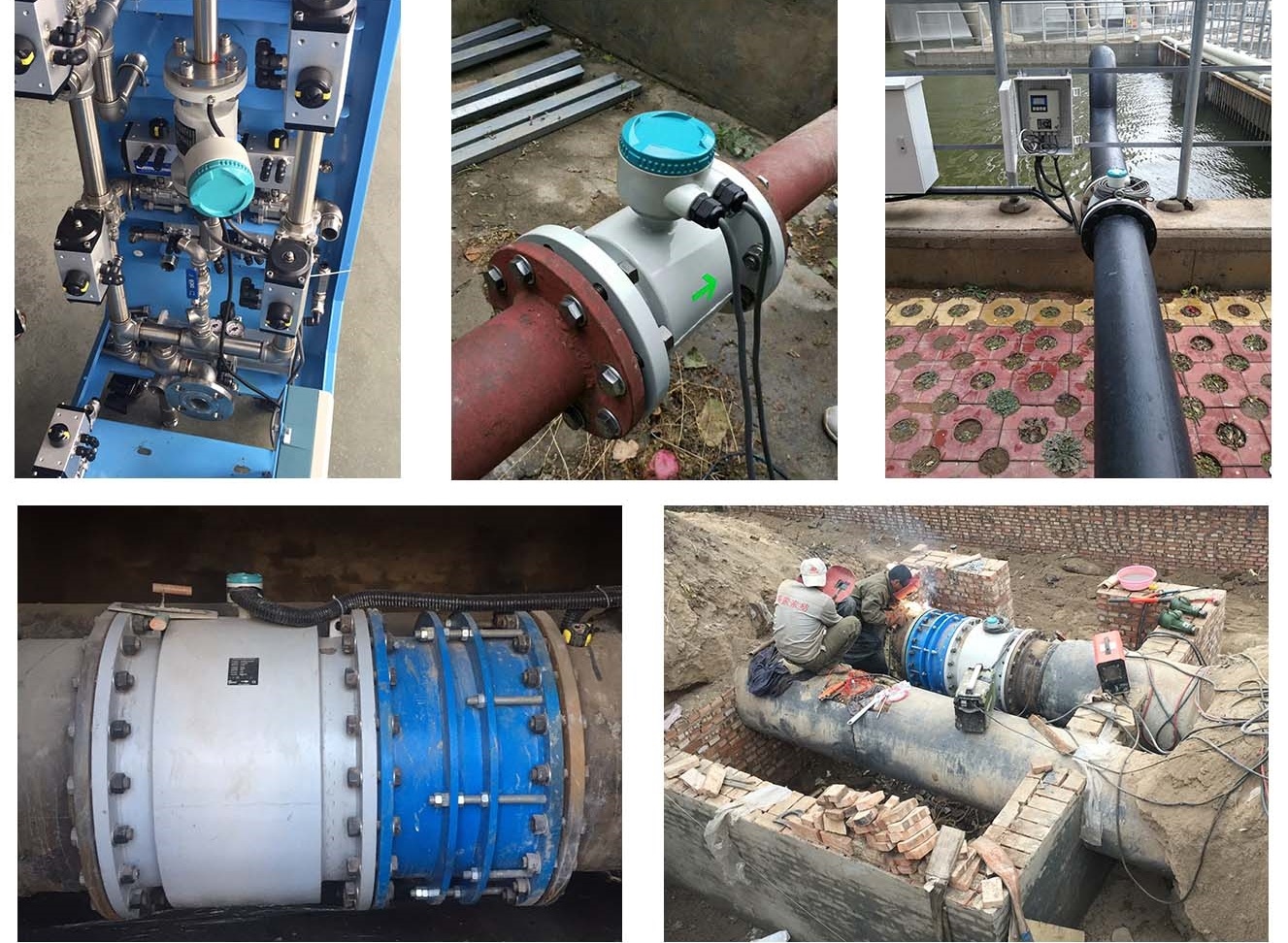

Cách lắp đặt đồng hồ đo lưu lượng nước thải

Khi lắp đặt đồng hồ đo lưu lượng, trục của điện cực đo phải tương tự như hướng nằm ngang và ống đo phải chứa đầy chất lỏng. Không được có trường điện từ mạnh gần đồng hồ đo lưu lượng với nhiều không gian để lắp đặt và bảo trì. Nếu ống đo bị rung, nên có một giá đỡ cố định ở cả hai bên của đồng hồ đo lưu lượng. Khoảng cách giữa điểm trộn và đồng hồ đo lưu lượng tối thiểu phải là 30 D (D là đường kính trong của đồng hồ đo lưu lượng) để đo chất lỏng trộn của các phương tiện khác nhau. Để thuận tiện cho việc vệ sinh và bảo trì đồng hồ đo lưu lượng trong tương lai, nên lắp đặt đường ống dẫn nhánh. Khi lắp đặt đồng hồ đo lưu lượng lớp lót PTEF, các bu lông nối hai mặt bích phải được siết chặt đúng cách, nếu không lớp lót PTEF dễ bị nghiền nát. Và chúng ta nên sử dụng cờ lê mô-men xoắn.

Nhà sản xuất đồng hồ đo lưu lượng nước thải

Có rất nhiều nhà máy sản xuất đồng hồ đo lưu lượng nước thải để sản xuất đồng hồ đo lưu lượng từ tính. Chẳng hạn như ABB, Kronhe, Yokogawa, Siemens.etc. Nhưng Công cụ tự động hóa bạc cung cấp đồng hồ đo lưu lượng từ tính nước thải giá rẻ và mạnh mẽ cho khách hàng như một sự thay thế kinh tế hàng đầu.

Kết luận về đồng hồ đo lưu lượng EM

thật khôn ngoan khi tranh thủ dịch vụ của một kỹ thuật viên có trình độ thay vì thực hiện phương pháp DIY để tận dụng tốt nhất việc mua đồng hồ đo lưu lượng nước thải của bạn.
