Các loại đồng hồ đo lưu lượng khí thiên nhiên?


Tại sao cần đo lưu lượng khí đốt tự nhiên trong công nghiệp?

Khí thiên nhiên là hỗn hợp khí dễ cháy với thành phần chính là hydrocarbon được chiết xuất từ thiên nhiên. Khí thiên nhiên chủ yếu bao gồm hỗn hợp hydrocarbon phân tử thấp dạng khí và khí không phải hydrocarbon. Thành phần chủ yếu của khí thiên nhiên là mêtan (85%) và một lượng nhỏ etan (9%), propan (3%), nitơ (2%) và butan (1%). Chủ yếu được sử dụng làm nhiên liệu, nhưng cũng được sử dụng để sản xuất nguyên liệu thô cho các hóa chất như axetaldehyt, axetilen, amoniac, muội than, etanol, fomanđehit, nhiên liệu hydrocarbon, dầu hydro hóa, metanol, axit nitric, khí tổng hợp và vinyl clorua. Khí thiên nhiên được nén thành chất lỏng để lưu trữ và vận chuyển. Chúng ta cần thiết bị đo lưu lượng khí thiên nhiên trong khai thác than, nhà máy axit nitric, nhà máy điện, nhà máy tổng hợp hóa chất hữu cơ, nhà máy lọc dầu, v.v.

Luôn nhớ rằng để có được phép đo chính xác, việc sử dụng công nghệ phù hợp là rất quan trọng. Dưới đây là những điều bạn nên cân nhắc khi chọn lưu lượng kế cho khí thiên nhiên. Lưu lượng kế khí thiên nhiên công nghiệp có thể được sử dụng để theo dõi khí đầu vào của đầu đốt gas, nồi hơi, lò nướng, lò nung, v.v.
natural-gas-flow-meter
Với sự phát triển kinh tế và các yêu cầu về môi trường của Trung Quốc, lượng tiêu thụ khí đốt tự nhiên đã tăng mạnh. Việc phân phối khí đốt tự nhiên truyền thống không còn đáp ứng được nhu cầu phát triển hiện tại. Với sự phát triển không ngừng của thương mại khí đốt tự nhiên, việc đo lưu lượng khí đốt tự nhiên chính xác ngày càng trở nên quan trọng, liên quan trực tiếp đến lợi ích kinh tế của doanh nghiệp và lợi ích của người sử dụng. Do đó, việc nghiên cứu đo lưu lượng khí đốt tự nhiên là đặc biệt quan trọng. Đo lưu lượng khí đốt tự nhiên đòi hỏi tính chính xác, thời gian thực và kinh tế, tức là sử dụng thiết bị đo lưu lượng giá rẻ để đo lưu lượng khí đốt tự nhiên một cách chính xác và kịp thời.

Làm thế nào để chọn đồng hồ đo lưu lượng khí đốt tự nhiên?


Việc hiểu rõ ứng dụng của công nghệ lưu lượng kế là rất quan trọng trước khi bạn lựa chọn một thiết bị đo lưu lượng khí thiên nhiên. Gần đây, chúng tôi đã đăng một số mẹo cần lưu ý khi chọn lưu lượng kế khí phù hợp. Hiểu rõ là yếu tố then chốt để đưa ra quyết định đúng đắn.


Natural gas flow meter types


#1 Mục đích sử dụng của đồng hồ đo là gì? Bạn đang chọn đồng hồ đo cho mục đích đo phụ, xử lý khí công nghiệp, chuyển giao quyền sở hữu hay giám sát? Bạn cần đồng hồ đo lưu lượng khí thiên nhiên thể tích hay lưu lượng khối ? Bạn sẽ chi bao nhiêu cho đồng hồ đo lưu lượng khí thiên nhiên? Bạn cần đồng hồ đo lưu lượng khí thiên nhiên lắp đặt trực tiếp? Hay đồng hồ đo lưu lượng khí thiên nhiên lắp đặt gián tiếp?


#2 Loại khí đang đo là gì? Là hỗn hợp khí hay chỉ một loại khí? Phạm vi lưu lượng, nhiệt độ quy trình, độ chính xác yêu cầu và áp suất là bao nhiêu? Khí sẽ sạch và khô hay bẩn, ăn mòn và ướt?


#3 Vị trí lắp đặt dự kiến là ở đâu? Nó sẽ hoạt động trong điều kiện nào? Nhiệt độ khắc nghiệt? Nó có đủ độ thẳng không? Nó phải đáp ứng những quy định nào, nếu có? Có lo ngại về độ rung hoặc tiếng ồn không?


#4 Bạn cần nó để làm gì? Bạn cần màn hình hiển thị tổng lưu lượng khí cục bộ hay khí đốt? Bạn cần hiệu chuẩn những gì? Có cần thiết bị điện tử tiên tiến hay nâng cấp không? Bạn có cần máy đo lưu lượng khí đốt tự nhiên tổng không? Bạn có cần bảo trì không? Bạn có cần máy đo lưu lượng khí đốt tự nhiên kỹ thuật số không?


Sau khi thu thập được tất cả thông tin này, bạn có thể đưa ra quyết định sáng suốt hơn khi lựa chọn cảm biến lưu lượng khí phù hợp.

bốn loại đồng hồ đo khí đốt tự nhiên hiện có

  • ☪ Lưu lượng thể tích
  • ☪ Máy đo vận tốc
  • ☪ Lưu lượng kế suy luận
  • ☪ Đồng hồ đo lưu lượng khối lượng để đo khí đốt tự nhiên

Các loại đồng hồ đo lưu lượng khí thiên nhiên


Sau khi xem xét hướng dẫn lựa chọn, có thể bạn đã thu hẹp phạm vi xuống còn vài mét phù hợp với mục đích của mình. Bây giờ, bạn nên liệt kê ưu và nhược điểm của từng loại để đưa ra quyết định sáng suốt hơn dựa trên nguyên lý hoạt động của chúng.

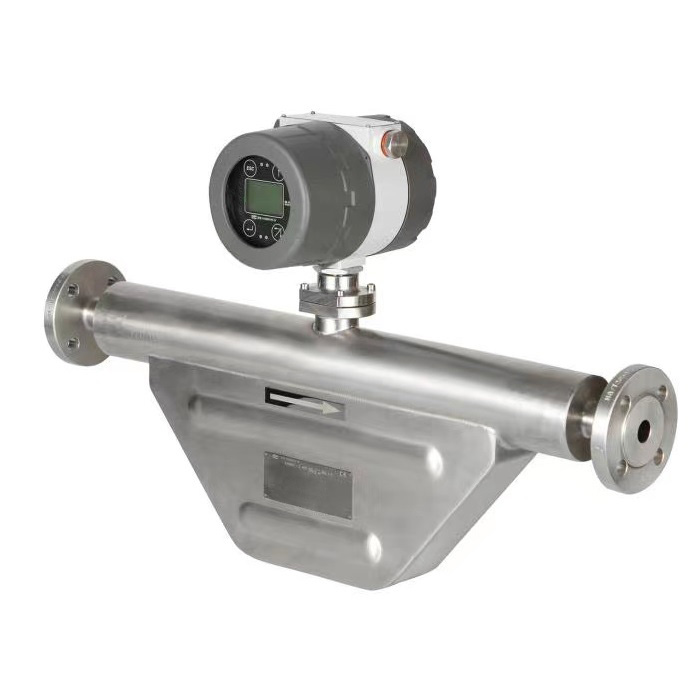

✔ Lưu lượng kế khối lượng Coriolis: Đo lưu lượng khối lượng trực tiếp của khí thiên nhiên. Lưu lượng kế Coriolis sử dụng hiệu ứng Coriolis, là độ lệch của chất lỏng chuyển động do sự quay của Trái Đất. Các lưu lượng kế này có một ống rung mà khí chảy qua. Chuyển động của khí làm ống xoắn, và mức độ xoắn tỷ lệ thuận với lưu lượng khối lượng. Lưu lượng kế Coriolis là lưu lượng kế khí thiên nhiên tốt nhất, có thể đo trực tiếp lưu lượng khối lượng khí thiên nhiên và có độ chính xác cao nhất để đo lưu lượng khí thiên nhiên, do đó có thể được sử dụng để vận chuyển khí thiên nhiên. Nó cũng có thể đo lưu lượng khí thiên nhiên áp suất cao.

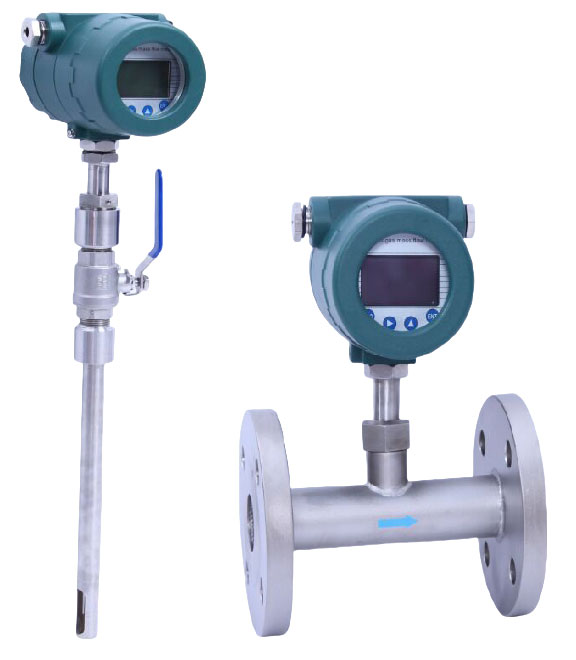

✔ Đồng hồ đo lưu lượng khối nhiệt: Loại đồng hồ này hoạt động dựa trên nguyên lý tốc độ truyền nhiệt tỷ lệ thuận với lưu lượng khí. Chúng bao gồm một bộ phận gia nhiệt và một hoặc nhiều cảm biến nhiệt độ. Bằng cách đo chênh lệch nhiệt độ giữa bộ phận gia nhiệt và khí, lưu lượng có thể được xác định. Đồng hồ đo lưu lượng khối nhiệt dùng để đo khí thiên nhiên có các đơn vị đo lưu lượng sau: SCFM, kg/h, g/s, g/min, NL/h, mmscfd, Sm3/h, Nm3/h, có loại lắp đặt và loại lắp đặt trực tiếp. Giá thành đồng hồ đo lưu lượng có thể rất thấp đối với đường ống dẫn khí thiên nhiên lớn.

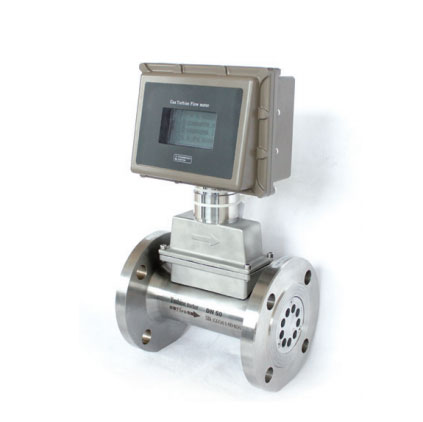

✔ Lưu lượng kế tuabin: Đây là một loại lưu lượng kế khí kiểu vận tốc, sử dụng rotor tuabin đặt trong dòng khí. Khi khí chảy qua đồng hồ, rotor quay, và tốc độ quay tỷ lệ thuận với lưu lượng. Chuyển động quay này được chuyển đổi thành tín hiệu điện, sau đó được sử dụng để tính toán lưu lượng. Lưu lượng kế tuabin khí đo lưu lượng khí tự nhiên, với các đặc điểm như tổn thất áp suất nhỏ, độ chính xác cao, tỷ lệ lưu lượng rộng, hiệu suất chống rung và chống xung tốt. Các loại lưu lượng kế tuabin khí tự nhiên thường được sử dụng bao gồm lưu lượng kế tuabin khí tự nhiên 2 inch, lưu lượng kế tuabin khí 4 inch, v.v.

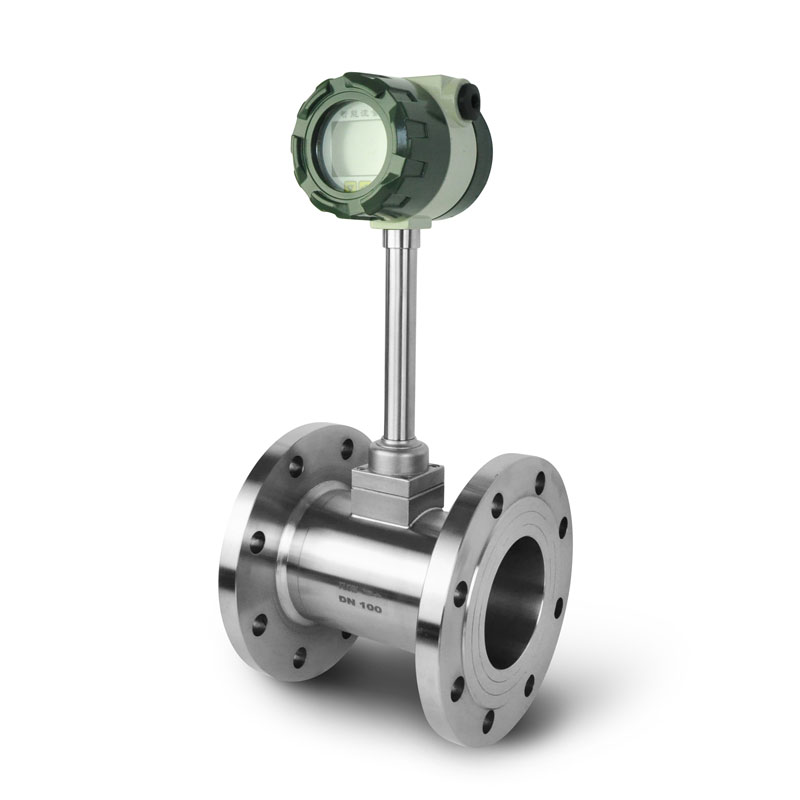

✔ Lưu lượng kế xoáy: Lưu lượng kế xoáy hoạt động dựa trên nguyên lý khi khí chảy qua vật cản (chẳng hạn như vách đá), các xoáy hoặc hình dạng xoáy sẽ xen kẽ nhau ở mỗi bên vật cản. Các xoáy này được phát hiện và đếm, và tần suất xoáy được sử dụng để xác định lưu lượng. Cảm biến bên trong của lưu lượng kế xoáy không có bộ phận chuyển động, cấu trúc đơn giản và hệ số lưu lượng ổn định của thiết bị, do đó việc đo lưu lượng khí tự nhiên rất đáng tin cậy và tỷ lệ hỏng hóc thấp. Lưu lượng kế khí tự nhiên kỹ thuật số có thể xuất tín hiệu xung kỹ thuật số hoặc tín hiệu dòng điện, và có thể sử dụng giao tiếp HART hoặc MODBUS.
✔ Lưu lượng kế kiểu rotameter hay lưu lượng kế diện tích biến thiên có cấu trúc đơn giản và được sử dụng rộng rãi trong đo lưu lượng công nghiệp. Loại lưu lượng kế này có lịch sử lâu đời và xuất hiện vào giữa thế kỷ trước. Lưu lượng kế kiểu rotameter chủ yếu bao gồm một ống hình nón và một phao. Khi khí thiên nhiên chảy từ dưới lên trên trong ống hình nón, khi khí thiên nhiên chảy đều, phao sẽ đứng yên ở giữa, và lưu lượng chất lỏng có thể được tính toán từ vị trí của phao.
