Đồng hồ đo lưu lượng tuabin

Lưu lượng kế tuabin điện tử cho khí

Máy đo khí tuabin chắc chắn và được thiết kế để hoạt động với độ chính xác cao nhất (độ chính xác đo khí 1,0 ~ 1,5%). Tất cả các đồng hồ tua bin (TUF) này đều tuân thủ tất cả các tiêu chuẩn quốc tế và được kiểm duyệt chất lượng trước khi xuất xưởng đồng hồ đo lưu lượng tua bin khí với chiều dài lắp đặt ngắn nhất có thể. Đồng hồ đo lưu lượng tuabin khí Eletronic không chỉ với đầu ra kỹ thuật số mà còn với màn hình kỹ thuật số. Đây là thiết bị đo khí điện tử thích hợp cho khí đốt, khí sinh học, khí tự nhiên, N2, O2, khí heli (He), khí Ethylene (C2H4), carbon dioxide (CO2), khí mêtan, butan, propan, CNG, khí nén tự nhiên, đo lưu lượng thể tích, không khí.
Lưu lượng kế tuabin khí thực chất là một thiết bị dùng để phát hiện lưu lượng và tốc độ dòng khí trong đường ống dẫn khí ở trạng thái đóng, và nó là một thiết bị đo lưu lượng vận tốc điển hình. Lưu lượng kế tuabin khí điện tử có chỉ báo LCD để hiển thị tốc độ dòng khí và tổng lưu lượng khí, đồng hồ đo lưu lượng khí hoạt động bằng pin hoặc nguồn vòng 24 VDC. Bộ truyền dòng khí kỹ thuật số có đầu ra tương tự 4-20mA, đầu ra xung hoặc giao tiếp MODBUS RTU hoặc Giao thức HART cho nhiều mục đích điều khiển và từ xa.
Đồng hồ đo lưu lượng tuabin khí kỹ thuật số định mức áp suất tiêu chuẩn là 16 bar, cũng có thể được chế tạo thành đồng hồ đo lưu lượng tuabin khí áp suất cao 300PSI, 300LB, 600 $;
Đồng hồ đo lưu lượng tuabin khí kỹ thuật số có tùy chọn cho RTD nhiệt độ tích hợp và bù và hiệu chỉnh cảm biến áp suất. (EVC)
Đồng hồ đo lưu lượng tuabin khí điện tử kích thước yêu cầu bình thường:
Máy phát dòng khí 1 inch, phạm vi lưu lượng khí: 42-420 lpm
2 ”, dải đo lưu lượng tua bin khí DN50: 10-100 mét khối mỗi giờ,
Đồng hồ đo lưu lượng khí 3 inch, kích thước 80mm: 5,5-111 L / s,
4 ”, đồng hồ đo lưu lượng tuabin khí điện tử DN100 có thể phát hiện 20-400 m3 / h,
Đồng hồ đo lưu lượng tuabin khí kỹ thuật số 6 ”, DN150, 50-100 m3 / giờ,
8 “Đồng hồ đo lưu lượng khí DN200, 80-1600 m3 / h
Đồng hồ đo lưu lượng tuabin khí kích thước mặt số 10 ”250mm. 200-4000 m3 / h
Đồng hồ đo lưu lượng tuabin khí điện tử 12 inch có thể đo phạm vi khí: 188-3825 cfm

Đồng hồ đo lưu lượng tuabin cho chất lỏng

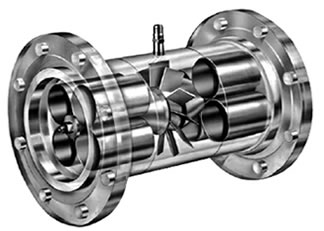

Máy đo lưu lượng tuabin sử dụng năng lượng cơ học của chất lỏng để quay một rôto trong dòng chảy. Tốc độ quay tỷ lệ với vận tốc của chất lỏng chảy qua đồng hồ. Các đồng hồ đo điện tử này được sử dụng trong nhiều ngành công nghiệp để đo chất lỏng sạch và không ăn mòn một cách đáng tin cậy, chẳng hạn như nước ngưng tụ, nước RO, đồng hồ tua bin nước máy, nước cất, dầu di động, sữa, axit axetic, dầu Palm Olein, động cơ diesel, tua bin lỏng diesel sinh học đồng hồ đo lưu lượng, rượu etylic, Xăng, dầu thực vật, dầu ăn, dầu dừa, dầu hỏa, nhiên liệu phản lực, đồng hồ đo lưu lượng dầu nhiên liệu, Toluene, Xylene, ACETONE, Toluene, Bộ chuyển dòng tuabin lỏng Butyl axetat, v.v.
Silverinticments cung cấp các tuabin đo lưu lượng chất lỏng hàng đầu trong ngành với nhiều loại sản phẩm, độ chính xác và phạm vi hoạt động nhiệt độ ấn tượng.
Đồng hồ đo lưu lượng tuabin điện tử để đo chất lỏng có xung NPN, PNP, tần số và đầu ra tương tự 4-20mA, HART, MODBUS để truyền tín hiệu khoảng cách xa., V.v.
Đồng hồ đo lưu lượng tuabin có các tùy chọn chỉ thị kỹ thuật số để đọc phép đo chất lỏng trực tiếp, cũng dễ dàng cho các cấu hình thông số với các phím và nút cục bộ.
Kích thước cảm biến tuabin khác nhau, chẳng hạn như đồng hồ đo lưu lượng tuabin dòng chảy thấp 1/8 ”, đồng hồ đo lưu lượng tuabin vi mô 1/4”, 3/8 inch, đồng hồ nước tuabin 1/2 inch, đồng hồ đo lưu lượng tuabin lỏng 3/4 inch, 1 inch , DN50,3 inch, kích thước quay số 80mm, đồng hồ tuabin nước 4 inch, đồng hồ tuabin 5 inch, 6 inch, cảm biến lưu lượng tuabin lỏng 8 inch, đồng hồ đo lưu lượng tuabin 10 ”, 12 inch, DN300.
Đồng hồ đo lưu lượng bằng thép không gỉ với các tùy chọn SUS 304 hoặc thép không gỉ 316;
Đồng hồ đo lưu lượng tua bin điện tử chạy bằng pin bằng pin lithium 3,6V, 24 VDC hoặc 220V AC;
Các tùy chọn kết nối khác nhau: đồng hồ đo lưu lượng tuabin lỏng dạng tấm, kết nối vít NPT hoặc BSP, đồng hồ đo lưu lượng tuabin vệ sinh và vệ sinh ba kẹp hoặc ba ba lá, kết nối mặt bích với tiêu chuẩn ANSI, JIS hoặc DIN;

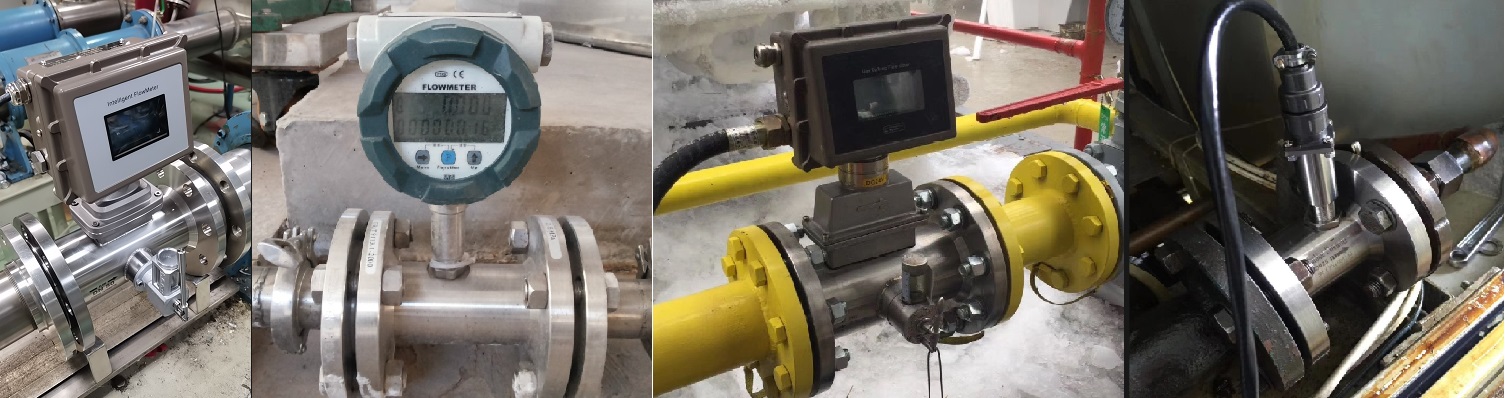

Đồng hồ đo lưu lượng tuabin là cảm biến thể tích trong dòng để phát hiện tốc độ dòng khí hoặc chất lỏng; nó phát hiện tốc độ dòng chảy từ thấp đến trung bình, chất lỏng sạch, ăn mòn và độ nhớt thấp. Đồng hồ đo lưu lượng tuabin được chia thành đồng hồ đo lưu lượng tuabin khí và đồng hồ đo lưu lượng tuabin lỏng. Silver Automation Instruments cung cấp đồng hồ tua bin điện tử với nhiều đầu ra khác nhau, chẳng hạn như tần số, dòng điện cho PLC hoặc hoạt động phân phối hàng loạt. Nó có thể đo nhiên liệu, xăng, dầu diesel, nước, nước RO, sữa, khí tự nhiên, khí sinh học, khí nén, v.v.

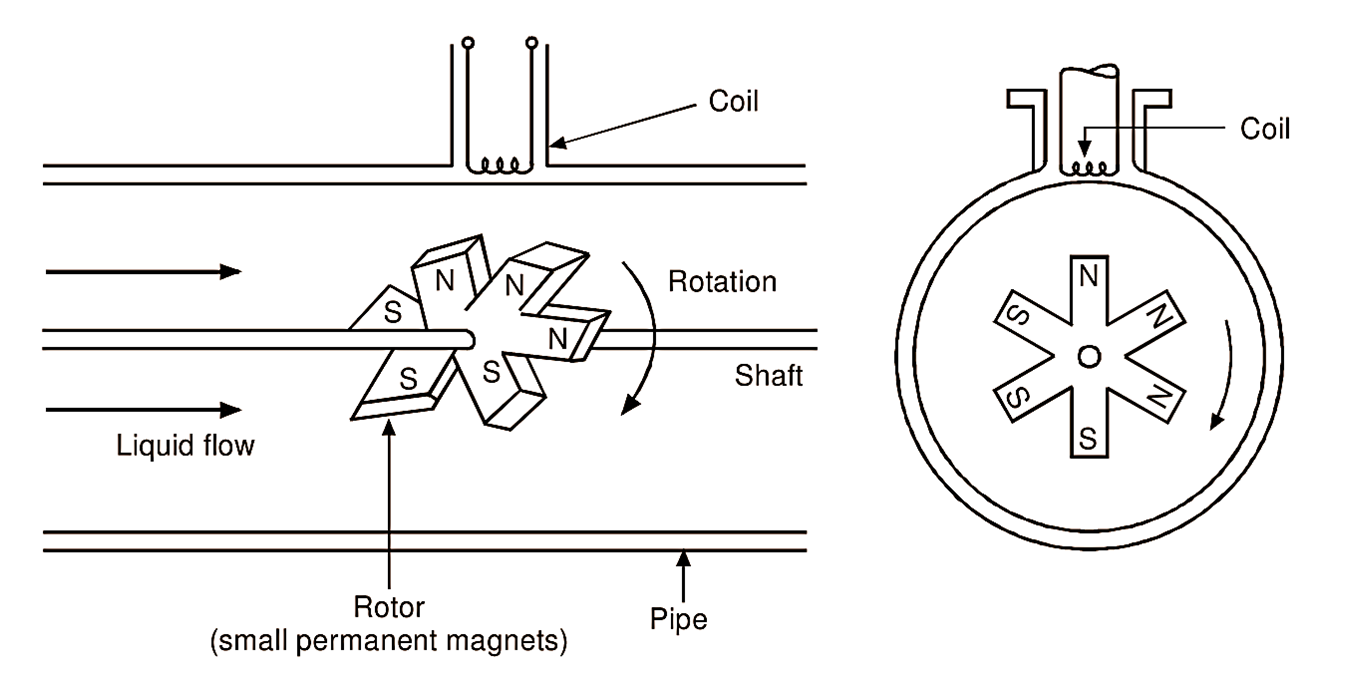

Nó được vận hành với công nghệ đơn giản được hiểu rõ; môi chất đo sẽ đi đến thân cảm biến, làm cho rôto quay với tốc độ tỷ lệ với vận tốc trung bình và tốc độ dòng chảy. Khi mỗi lưỡi dao đi qua từ trường được tạo ra bởi bộ thu từ tính của đồng hồ đo lưu lượng, một xung điện áp dòng điện xoay chiều được tạo ra.

Đặc điểm của đồng hồ đo lưu lượng tuabin LWGY

Đồng hồ đo lưu lượng bằng thép không gỉ
Độ chính xác cao
Chi phí giá thấp
Kích thước cảm biến có thể thay đổi, chẳng hạn như đồng hồ đo lưu lượng tuabin 1 inch, 2 inch, 3 inch, 4 inch
Chất lượng chắc chắn và thiết kế nhỏ gọn để dễ dàng lắp đặt
Thời gian phản hồi nhanh chóng
Có thể làm việc cho chất lỏng dẫn điện hoặc không dẫn điện
Nhiều kết nối quy trình có sẵn: chỉ, tấm wafer, mặt bích, đồng hồ đo lưu lượng tuabin vệ sinh ba kẹp cho ngành công nghiệp vệ sinh

Lưu lượng kế hoạt động theo nhiều cách khác nhau và nó đo các yếu tố khác nhau. Vì vậy, trong bài viết này tôi đã cung cấp tất cả mọi thứ sẽ giúp bạn hiểu thêm về lưu lượng kế tuabin. Thiết kế toàn diện và nó sẽ giúp bạn có cái nhìn sâu sắc hơn về người mua hàng của nó. Đọc và tìm hiểu.

đồng hồ đo lưu lượng tua bin làm việc?

Có một trục được gắn bên trong đồng hồ đo lưu lượng tuabin nội tuyến để hỗ trợ trục kia. Điều này giúp giảm thiểu sự tấn công nhiễu loạn tiêu cực. Giá đỡ được cung cấp cũng có các ổ trục hở cho phép bôi trơn chổi than do đó kéo dài tuổi thọ của đồng hồ đo lưu lượng vòng quay. Các giá đỡ này có các vòng khóa được sử dụng để buộc chặt nó.
Trục đóng một vai trò quan trọng trong việc hỗ trợ rôto. Do đó, khi có dòng chảy, nó tạo ra một lực lên các cánh của chuột, đến lượt nó, sẽ quay vì hình dạng và góc của nó tăng cường lực. Ngoài ra, có một máy phát dòng tuabin được gắn phía trên rôto tạo ra tín hiệu cho các cánh quạt đi qua. Các cảm biến được đặt bên ngoài luồng phát sáng để tránh xảy ra các hạn chế trong trường hợp sử dụng các cảm biến bị ướt. Tín hiệu xung được xử lý bởi bộ truyền dòng chảy được sử dụng để xác định tốc độ dòng chảy của chất lỏng hoặc khí. Hệ thống gửi và phát cảm nhận hướng dòng chảy phía trước.
Yếu tố quan trọng nhất giúp nó chuyển động tự do là cánh quạt nằm trong ống. Lưu lượng kế tuabin này được thiết kế để đảm bảo áp suất giảm ít, do đó nó được coi là một trong những công cụ đo lường tốt nhất.

Ưu điểm

-Độ chính xác cao
-Chi phí vừa phải và giá thấp
-Đó là hiệu suất đáng tin cậy
-Rất giỏi trong việc đo chất lỏng sạch
-Turndown thật ấn tượng

Nhược điểm

-Rang đeo bị mòn
-Không đáng tin cậy khi đo hơi nước

Giá đồng hồ đo lưu lượng tuabin

Giá đồng hồ đo lưu lượng tuabin được quyết định bởi nhiều yếu tố
một. Đồng hồ đo lưu lượng tuabin khí hoặc tuabin lỏng khác nhau
b. Kích thước cảm biến đồng hồ đo lưu lượng tuabin khác nhau, giá cả khác nhau
c. Các bộ truyền lưu lượng tuabin khác nhau, chi phí khác nhau, chẳng hạn như có cần đồng hồ đo lưu lượng tuabin kỹ thuật số hay không, có cần HART hay RS485 hay không.
d. Nhiệt độ cao hay áp suất cao cũng ảnh hưởng nhiều đến giá đồng hồ đo lưu lượng tua bin

Sản xuất đồng hồ tua bin

Có nhiều nhà máy sản xuất đồng hồ đo lưu lượng tua bin có thương hiệu hàng đầu, chẳng hạn như đồng hồ tua bin cameron nuflo, đồng hồ đo lưu lượng blancett, đồng hồ tua bin daniel, đồng hồ đo lưu lượng tua bin omega, đồng hồ tua bin lửng, đồng hồ tua bin xoắn, đồng hồ tua bin Emerson, đồng hồ tua bin điện tử k24, chúng Đồng hồ đo lưu lượng tuabin chắc chắn với giá không hề rẻ. Tuy nhiên Silver Automation Instruments bán đồng hồ đo lưu lượng tiết kiệm để thay thế hoặc thay thế giá rẻ.

độ chính xác của đồng hồ đo lưu lượng tuabin

Đồng hồ đo lưu lượng tuabin khí SGW với độ chính xác 1,5% hoặc 1,0%, đồng hồ đo lưu lượng tuabin lỏng với độ chính xác 0,5 ~ 1,0%

Làm thế nào để hoạt động

Nó thực hiện các phép đo lưu lượng trên vận tốc của chất khí và chất lỏng. Một máy tính dòng chức năng có thể được sử dụng để điều chỉnh nhiệt độ, áp suất và các đặc tính của chất lỏng để đảm bảo đạt được độ chính xác mong muốn. Chất lỏng không bôi trơn có thể làm mòn ổ trục của nó và nó ảnh hưởng đến lưu lượng kế làm mất cấp độ chính xác của nó. Tuy nhiên, một số có phụ kiện mỡ cho phép sử dụng chúng với chất lỏng không bôi trơn. Ngoài ra, các Lưu lượng kế tuabin này được thiết kế để hoạt động với phạm vi nhiệt độ giới hạn lên đến 60 c, có nghĩa là nó dễ bị hỏng khi tiếp xúc với nhiệt độ vượt quá giá trị này.
Nó được sử dụng cho chất lỏng lên đến 10 inch ( đồng hồ đo lưu lượng tuabin DN250 ). Trọng lượng và kích thước của tuabin lớn hơn có thể yêu cầu giá đỡ và nền bê tông .. Khi xử lý chất lỏng ăn mòn Cũng cần chú ý đến vật liệu, chẳng hạn như phụ kiện, ổ trục, rôto và thân.
Các ngành công nghiệp hóa chất, dầu khí và nước phần lớn sử dụng Lưu lượng kế tuabin. Một số ngành công nghiệp hóa chất, thực phẩm và đồ uống cũng có thể sử dụng loại Lưu lượng kế này. Nó phục vụ việc giám sát việc vận chuyển hydrocacbon trong ngành dầu khí và hệ thống phân phối cho các nhà máy nước. Chúng tôi thường sử dụng thiết bị đo lưu lượng này như đồng hồ đo lưu lượng khí tự nhiên, đồng hồ đo lưu lượng động cơ diesel, đồng hồ đo lưu lượng nhiên liệu ., V.v.

Các ngành sử dụng đồng hồ đo lưu lượng tuabin

Lưu lượng kế tuabin được sử dụng trong các ngành công nghiệp sau theo độ lớn từ lớn nhất đến nhỏ nhất.
- Dầu và khí đốt
-Nước và nước thải
-Gas tiện ích
-Hóa chất
-Quyền lực
-Đồ ăn và đồ uống
-Aerospace
-Dược phẩm
-Pulp và giấy

Ứng dụng và Rủi ro

Độ chính xác bị ảnh hưởng ở tốc độ dòng chảy chậm. Do đó, cần phải đảm bảo lưu lượng kế hoạt động ở mức trên 5%. Tốc độ cao cũng có thể dẫn đến mòn. Chất lỏng không bôi trơn cũng có thể làm cho nó kém chính xác hơn, đó là lý do tại sao bạn nên thận trọng để tránh những bất tiện như vậy. Nó cũng không nên được sử dụng chất lỏng bẩn để giảm khả năng xảy ra hư hỏng ổ trục.
Nó có thể bị hỏng hoặc trở nên kém chính xác hơn khi có sự chuyển đổi đột ngột từ dòng khí sang chất lỏng. Tình huống này có thể xảy ra khi nó nằm dưới dòng chảy của sên hoặc dũa đường ống. Bạn cũng nên tránh dòng hai pha vì sẽ có kết quả đo không chính xác. Đồng hồ đo lưu lượng tua bin khí và đồng hồ đo lưu lượng tua bin lỏng là khác nhau, khách hàng nên ghi rõ lưu lượng chất lỏng khi mua đồng hồ đo lưu lượng tua bin ở nơi sản xuất.
Nếu bạn không may gặp phải một số sự cố với lưu lượng kế của mình, bạn cần phải lựa chọn thay thế một cách khôn ngoan. Bạn nên xem xét mức độ chính xác mà bạn cần. Tốt hơn là giải quyết trên một hệ thống đắt tiền nhưng đáng tin cậy.
Cuối cùng, trước khi bạn mua, hãy đảm bảo rằng nó có bảo hành trong trường hợp hỏng hóc ngoài ý muốn. Hầu hết các trường hợp dẫn đến hỏng hóc là do sử dụng nó sai cách. Như tôi đã nói trước đó rằng không nên dùng chất bôi trơn vì nó làm cho hệ thống này mất đi độ chính xác. Vì vậy, điều quan trọng là phải sử dụng nó đúng mục đích để đảm bảo bạn nhận được kết quả đáng tin cậy và chính xác.
