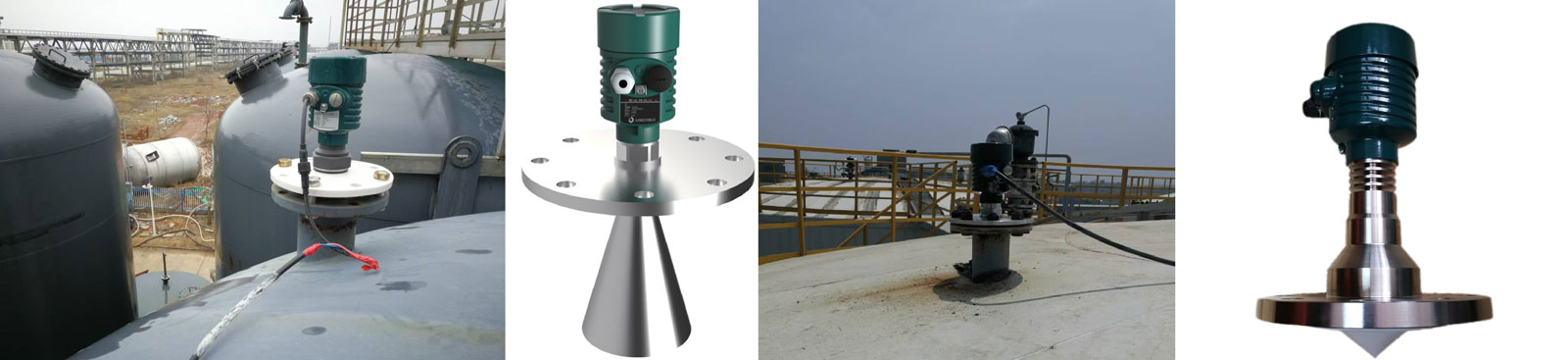

Máy phát cấp radar

Máy phát mức radar là một thiết bị được sử dụng để đo mức chất lỏng. Do độ chính xác và độ chính xác cao, các máy phát cấp loại radar này được sử dụng rộng rãi trên thị trường.

Nguyên tắc làm việc

Nguyên lý làm việc của các máy phát mức radar rất giống với máy phát mức siêu âm và sự khác biệt duy nhất là các chỉ báo mức radar sử dụng sóng vô tuyến thay vì sóng siêu âm. Máy phát này bao gồm ba phần.
  • 1- Một máy phát
  • 2- Một ăng ten
  • 3- Một máy thu tín hiệu

Máy phát này được gắn vào đỉnh bể chứa chất lỏng cần đo. Bộ phận phát của thiết bị này phát ra sóng gọi là sóng vô tuyến và rất giống với sóng vi ba. Ngay khi những sóng điện từ này tấn công bề mặt chất lỏng, chúng bị phản xạ theo hướng ngược lại. Những sóng này lần lượt đi vào ăng-ten và được cảm nhận bởi máy thu. Thời gian của chuyến bay tức là thời gian các sóng này di chuyển để đi được quãng đường đã cho sau đó được sử dụng để tính mức chất lỏng.

Các loại máy phát mức radar

Một số cấp độ radar sử dụng ống dẫn sóng để dẫn sóng theo hướng thích hợp của chất lỏng trong xe tăng trong khi các loại khác chỉ đơn giản là phát ra các sóng tần số cao này trong một không gian mở. Dựa trên sự khác biệt này, các máy phát được chia thành hai loại.

1- Máy phát sóng radar hướng dẫn

Những máy phát này sử dụng sóng dẫn hướng để điều khiển sóng vô tuyến và giúp chống lại sự mất sóng. Chúng truyền các sóng theo đường thẳng về phía bề mặt chất lỏng và do đó giúp đo chính xác.

2- Máy phát radar không tiếp xúc

Các máy phát radar không tiếp xúc sử dụng ăng-ten của chúng để định hướng sóng và cũng để nhận chúng. Do đó, các máy phát này cung cấp một cơ hội cho mất tín hiệu. Tuy nhiên, các máy phát này đơn giản hơn trong cấu trúc và sự truyền tín hiệu của chúng xảy ra trong một không gian mở.

Đặc trưng

  • Cảm biến mức liên tục -Radar phát ra sóng điện từ và đầu dò hầu như không bị ảnh hưởng bởi nhiệt độ, áp suất, khí, v.v.
  • Ứng dụng rộng rãi - có thể được sử dụng để đo chất lỏng, bùn, hạt, chất rắn, bột, v.v.
  • Khả năng cảm biến không ồn ào và tự điều chỉnh
  • Độ chính xác cao hơn trong đo lường cho khoảng cách lên tới 100 ft.
  • Các máy phát có thể thay đổi biên độ của sóng.
  • Họ cũng có thể phân tích hình dạng của tiếng vang.
  • Hình dạng của bể và các đặc điểm môi trường khác không ảnh hưởng đến phép đo.

Các ứng dụng của đầu dò mức Radar

Việc cài đặt không tiếp xúc và từ trên xuống và độ chính xác của phép đo làm cho nó trở thành một thiết bị đo mức rất hữu ích. Do đó, các máy phát này được sử dụng trong các ngành chế biến thực phẩm, quản lý nước và nhiên liệu, công nghiệp khai thác, công nghiệp quản lý axit, quản lý nước mặn và nước thải và các ngành công nghiệp khác. Những máy phát mức này có khả năng cao để đo mức chất lỏng ăn mòn và sạch trong bể.

Hướng dẫn phát sóng radar

Tổng quan về máy phát loại radar dẫn đường

Máy phát này là máy phát cấp loại radar sử dụng sóng dẫn hướng để phát ra sóng điện từ máy phát. Mục đích của việc sử dụng radar sóng dẫn hướng là truyền sóng chính xác để tránh mất tín hiệu có thể ảnh hưởng đến phép đo. Cảm biến cấp radar này được lắp đặt ở phía trên cùng của xe tăng và đầu dò được nhúng vào chất lỏng. Do đó, nó không phải là một loại thiết bị đo mức không tiếp xúc. Các sóng được phát ra từ các đầu dò mức và khi chúng đập vào bề mặt chất lỏng, chúng phản xạ ngược lại trong giới hạn của đầu dò. Nguyên lý làm việc tổng thể giống như truyền dẫn cấp radar.

Các ứng dụng của máy phát cấp GWR

Hướng dẫn có kiểm soát của sóng điện từ ngăn ngừa mất tín hiệu và do đó độ chính xác của phép đo được tăng lên rất nhiều. Cảm biến mức radar sóng hướng dẫn này tìm thấy ứng dụng tuyệt vời của nó để đo mức giao diện của chất lỏng như nước và dầu và nó cũng đo thông qua các bọt. Các thiết bị này không bị ảnh hưởng bởi mật độ, nhiệt độ và áp suất cao, và chất lượng này ưa thích các ứng dụng rộng rãi. Việc sử dụng chính của các máy phát này được sử dụng trong các ngành công nghiệp dầu khí, hóa dầu và các quá trình khác.
