Lưu lượng kế từ tính

Lưu lượng kế từ tính có nhiều ưu điểm vượt trội so với các phương pháp đo lưu lượng và thiết bị đo lưu lượng truyền thống trong nhiều ứng dụng. Thiết bị có thể đo chất lỏng dẫn điện, thậm chí cả chất lỏng có chứa các hạt như bột giấy, nước thải công nghiệp, nước thải sinh hoạt, sữa, nước trái cây, dung dịch hóa chất ăn mòn, v.v.
Lưu lượng kế cảm ứng từ được chế tạo từ bộ truyền lưu lượng và cảm biến lưu lượng; đây là một loại lưu lượng kế thể tích dùng để phát hiện lưu lượng chất lỏng trong đường ống kín, và không có bộ phận chuyển động bên trong cảm biến từ, nên ít cần bảo trì. Ưu điểm của lưu lượng kế cảm ứng từ là có thể đo chất lỏng bẩn, ngay cả chất rắn bên trong, chẳng hạn như bùn, dầu mỡ, bùn đất, đồng thời việc đo lưu lượng không bị ảnh hưởng bởi các đặc tính của chất lỏng, chẳng hạn như nhiệt độ, độ nhớt và mật độ.

Thông số kỹ thuật

✔ Tỷ lệ quay xuống lớn: 150:1
✔ Độ chính xác: 0,5%, 0,25%
✔ Có thể sử dụng làm lưu lượng kế hóa chất hoặc lưu lượng kế kháng axit , lưu lượng kế nước điện từ
✔ Đầu ra của bộ truyền dòng điện từ: 4-20mA, xung
✔ Bộ truyền tín hiệu lưu lượng từ với giao tiếp: RS 485, Modbus RTU, giao thức Hart, Profibus-DP
✔ Nguồn điện: 220VAC, 24VDC, pin 3.6V
✔ Cấp độ bảo vệ: IP65, IP67, IP68
✔ Đo lường hai chiều
✔ Nhiều lựa chọn vật liệu lót và điện cực khác nhau cho các nhu cầu đo lường quy trình khác nhau của bạn
✔ Cảm biến lưu lượng điện từ có nhiều kích thước cảm biến khác nhau: chẳng hạn như 1 inch, 2 inch, 4 inch, 8 inch, 24 inch, v.v.
✔ Đồng hồ đo lưu lượng kỹ thuật số hiển thị lưu lượng tổng và lưu lượng tức thời
✔ Có sẵn cảm biến lưu lượng kế loại trong dòng hoặc cảm biến từ loại lắp
✔ Kết nối quy trình: mặt bích, kẹp ba, loại chèn, lưu lượng kế từ tính có ren
✔ Tùy chọn máy phát dòng điện từ loại từ xa hoặc loại tích hợp

Nguyên tắc

Định luật cảm ứng điện từ Faraday được sử dụng bởi các lưu lượng kế từ tính để xác định dòng chảy của chất lỏng trong đường ống. Một từ trường được tạo ra trong lưu lượng kế từ tính và được dẫn vào chất lỏng chảy qua đường ống. Theo Định luật Faraday, khi một chất lỏng dẫn điện chảy qua từ trường, nó sẽ khiến các điện cực trên thành ống đo lưu lượng cảm nhận tín hiệu điện áp. Khi chất lỏng di chuyển nhanh hơn, điện áp được tạo ra nhiều hơn theo tỷ lệ với dòng chảy của chất lỏng. Để xác định dòng chảy của chất lỏng, tín hiệu điện áp được xử lý bởi bộ phận điện tử.
Công nghệ đo lưu lượng từ khác với các công nghệ đo lưu lượng khác ở chỗ nó tạo ra tín hiệu tuyến tính với dòng chảy. Vì lý do đó, lưu lượng kế từ tính có tỷ số truyền khoảng 20:1 hoặc cao hơn mà không ảnh hưởng đến độ chính xác. Chúng chiếm tới 23% tổng số lưu lượng kế được bán ra.

Ưu và nhược điểm

Độ chính xác của lưu lượng kế điện từ ở mức trung bình, do đó thường được sử dụng để vận chuyển hàng hóa, trừ những trường hợp đặc biệt liên quan đến chất lỏng ít tốn kém hơn như nước. Lưu lượng kế điện từ cũng có thể được sử dụng trong các trường hợp vệ sinh, ví dụ như trong ngành thực phẩm, chẳng hạn như sữa, nước uống, nước ép, v.v. Lưu lượng kế điện từ vệ sinh thường được khách hàng trong ngành thực phẩm yêu cầu, chẳng hạn như sữa, nước uống, nước trái cây, v.v. Lưu lượng kế điện từ có kích thước đường ống lớn. Không gây sụt áp. Chất lỏng bẩn, cũng như bùn, bột giấy, đều có thể đo được. Lưu lượng kế điện từ đáng tin cậy, nhưng không thể đo được chất lỏng không dẫn điện như dầu. Dòng khí hoặc hơi nước không được ghi nhận. Điện cực có thể được lựa chọn theo các ứng dụng khác nhau, chẳng hạn như Hastelooy C, Titan, Tantalum, hợp kim Pt/iridium.

Lưu lượng kế tương đương

Lưu lượng kế từ tính dòng SHD có hiệu suất đáng tin cậy và giá thành thấp, có thể tương đương với nhiều thương hiệu lưu lượng kế từ tính hàng đầu, dưới đây là các thương hiệu và dòng sản phẩm lưu lượng kế từ tính thay thế có giá thành thấp.

Endress+Hauser, dòng đồng hồ đo lưu lượng promag giá rẻ tương đương

KROHNE, OPTIFLUX lưu lượng kế từ thay thế tiết kiệm

Lưu lượng kế điện từ ABB giá rẻ thay thế

Đồng hồ đo lưu lượng từ tính dòng ADMAG của Yokogawa tương đương

Đồng hồ đo lưu lượng từ tính Rosemount 8750W, dòng 8700W thay thế với giá thành thấp và thời gian giao hàng nhanh.

Cách sử dụng lưu lượng kế từ tính

Lưu lượng kế từ được sử dụng để đo vận tốc của chất lỏng dẫn điện chảy trong đường ống, bao gồm nước, axit, bùn và xút. Lưu lượng kế từ cho kết quả đo chính xác khi độ dẫn điện của chất lỏng cao hơn khoảng 5μS/cm. Hãy cẩn thận vì việc sử dụng lưu lượng kế từ trên các chất lỏng có độ dẫn điện thấp như nước cấp lò hơi, nước khử ion (nước DI) hoặc hydrocarbon (dầu, nhiên liệu, dầu diesel) có thể khiến lưu lượng kế tắt và đo lưu lượng bằng không.
Vì lưu lượng kế này không có tùy chọn đo lưu lượng, nên nó có thể được sử dụng để làm sạch chất lỏng vệ sinh, ăn mòn, bẩn và mài mòn. Khi nói đến dòng chảy dẫn điện của chất lỏng, lưu lượng kế từ tính có thể được sử dụng; do bản chất không dẫn điện và ở trạng thái khí, việc đo hydrocarbon và khí là không thể.
Lưu lượng kế từ không yêu cầu nhiều đường ống thẳng ở cả thượng lưu lẫn hạ lưu, do đó, việc lắp đặt chúng trong các đường ống đo tương đối ngắn là lý tưởng. Lưu lượng kế từ thường cần đường ống thẳng ở thượng lưu có đường kính 3-5 lần và đường ống thẳng ở hạ lưu có đường kính 0-3 lần với các phép đo từ mặt phẳng điện cực của lưu lượng kế từ.

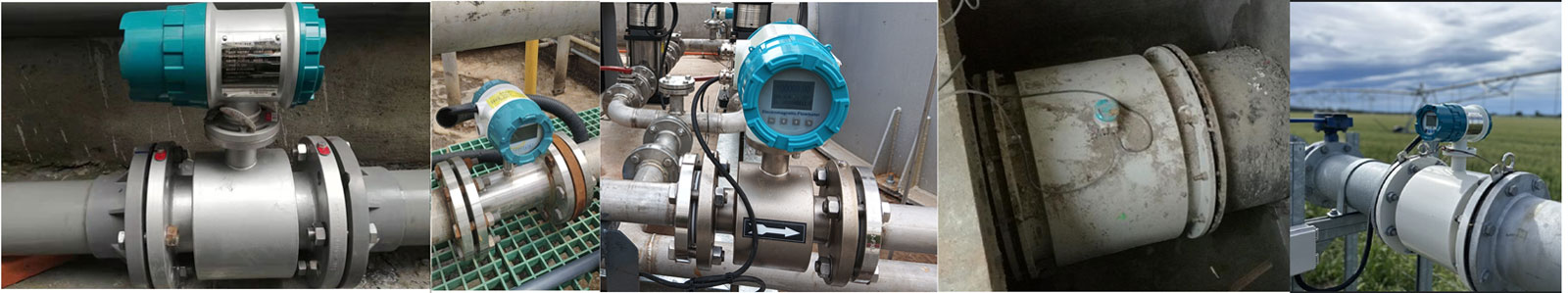

Ứng dụng của chất lỏng bẩn được tìm thấy trong các ngành công nghiệp nước thải, nước sạch, khai thác mỏ, điện, chế biến khoáng sản, giấy và bột giấy, và hóa chất. Ứng dụng của nước và nước thải được thực hiện thông qua việc thực thi việc chuyển giao quyền sở hữu chất lỏng giữa các khu vực xử lý nước thải/nước sạch. Lưu lượng kế từ được sử dụng trong các nhà máy xử lý nước để đo nước thải đã qua xử lý/chưa qua xử lý, nước, nước quy trình và hóa chất. Các ứng dụng trong khai thác mỏ và khoáng sản bao gồm nước quy trình, dòng chảy bùn quy trình cũng như dòng chảy của các chất rắn lơ lửng.
Ứng dụng của chất lỏng ăn mòn thường thấy trong các quy trình công nghiệp hóa chất cũng như trong các hệ thống cấp liệu hóa chất mà hầu hết các ngành công nghiệp đều sử dụng. Ứng dụng bùn thường thấy trong các ngành công nghiệp chế biến khoáng sản, khai thác mỏ, bột giấy và giấy, hoặc xử lý nước thải.
Hãy cẩn thận khi vận hành lưu lượng kế từ trong môi trường chân không vì một số lớp lót của lưu lượng kế từ có nguy cơ bị sụp đổ và hút vào môi trường chân không, gây hư hỏng nghiêm trọng cho lưu lượng kế. Cần lưu ý rằng nếu đường ống không được tiếp xúc với môi trường chân không, điều này có thể dẫn đến tình trạng chân không trong đường ống. Đây là những đường ống mà khí có thể ngưng tụ bên trong trong điều kiện bất thường.
Tương tự như vậy, nhiệt độ cực đại trong lưu lượng kế từ tính ngay cả trong điều kiện bất thường cũng có thể dẫn đến hư hỏng vĩnh viễn lưu lượng kế.

Các ngành công nghiệp áp dụng

Theo thứ tự sử dụng, chúng là ngành công nghiệp nước/nước thải, công nghiệp hóa chất, công nghiệp thực phẩm và đồ uống, dầu khí (tuy nhiên không phải dành cho chất lỏng dầu khí mà là hỗ trợ các quy trình), công nghiệp điện, công nghiệp giấy và bột giấy, kim loại và khai thác mỏ, và công nghiệp dược phẩm.

Thận trọng khi sử dụng lưu lượng kế từ tính

Không nên vận hành lưu lượng kế từ gần giới hạn độ dẫn điện của nó vì có nguy cơ làm tắt lưu lượng kế. Hãy giữ khoảng cách để thay đổi thành phần và điều kiện vận hành, vì điều này có thể làm thay đổi độ dẫn điện của chất lỏng.
Các ứng dụng lưu lượng kế điện từ điển hình được thiết kế sao cho vận tốc dòng chảy tối đa khoảng 2-3 mét/giây. Sự khác biệt về áp suất và/hoặc điều kiện quy trình có thể ngăn cản việc áp dụng hướng dẫn chung này. Ví dụ, có thể cần một lưu lượng kế từ lớn hơn cho các đường ống dẫn nước trọng lực để hạn chế sự sụt áp, cho phép lượng chất lỏng cần thiết đi qua lưu lượng kế từ mà không cần phải lùi lại hệ thống đường ống. Ứng dụng này sẽ dẫn đến vận tốc chất lỏng thấp hơn so với lưu lượng kế nhỏ hơn nếu vận hành ở cùng lưu lượng trong lưu lượng kế lớn hơn.

Lưu lượng kế từ tính giá rẻ

Silver Automation Instruments bán đồng hồ đo lưu lượng từ tính giá rẻ, giá khởi điểm từ 340 USD trực tiếp từ nhà máy đồng hồ đo lưu lượng điện từ Trung Quốc. Đồng hồ đo lưu lượng từ tính là thiết bị đo lưu lượng tiên tiến và hiệu suất ổn định. Hiện nay, giá đồng hồ đo lưu lượng từ tính rất quan trọng đối với người mua, chúng tôi hoàn toàn tự tin về giá thành của đồng hồ đo lưu lượng từ tính dòng SHD.
