Đồng hồ đo lưu lượng

Các loại máy đo lưu lượng hơi


Gần đây, việc sử dụng thiết bị đo lưu lượng hơi nước đã được cải thiện đáng kể nhờ khả năng tăng sản lượng năng lượng của chúng. Tuy nhiên, loại đồng hồ đo lưu lượng được sử dụng là rất quan trọng để hiểu điều gì là chính xác cho nhà máy của bạn theo thông số kỹ thuật và cách sử dụng. Lựa chọn đồng hồ đo lưu lượng hơi là theo các ứng dụng, ngân sách .etc,

Đồng hồ đo lưu lượng áp suất chênh lệch để đo lưu lượng hơi

Differential Pressure Flow Meter for vapor flow measurement

Loại đồng hồ đo lưu lượng DP này hoạt động bằng cách sử dụng một đường ống mà qua đó hơi nước chảy qua. Áp suất giảm được tạo ra trong đường ống bằng cách lắp đặt điện trở được chuẩn bị nhân tạo. Quá trình này được lặp đi lặp lại, đó là dòng chảy áp lực tăng hơn giảm liên tục. tính toán lưu lượng hơi bằng áp suất chênh lệch.

Sự giảm áp suất được tạo ra bởi điện trở tương đương với bình phương tốc độ dòng chảy. Quá trình đường ống xung được áp dụng để tiến hành các dòng áp lực tăng dần và giảm dần. Cuối cùng, tốc độ dòng chảy được xác định bởi một máy phát bằng cách tính chênh lệch lưu lượng của hai luồng áp suất. Chúng tôi thường sử dụng đồng hồ đo lưu lượng tấm lỗ, đồng hồ đo lưu lượng hình nón V và lưu lượng kế cân bằng để đo tốc độ dòng hơi. Đồng hồ đo lưu lượng hơi cần máy phát áp suất vi sai, RTD, máy phát áp lực và máy tính lưu lượng để thực hiện đo hơi nước.

Ưu điểm:

  • Sự sụt giảm áp suất thấp hơn vẫn ở mức không đổi trong quá trình hoạt động
  • Khả năng làm việc ở nhiệt độ rộng và phạm vi áp suất
  • Có thể dễ dàng thích nghi để làm việc cho các dòng khí và chất lỏng khác nhau
  • Cài đặt, đọc và bảo trì tương đối dễ dàng
  • Khả năng tự làm sạch

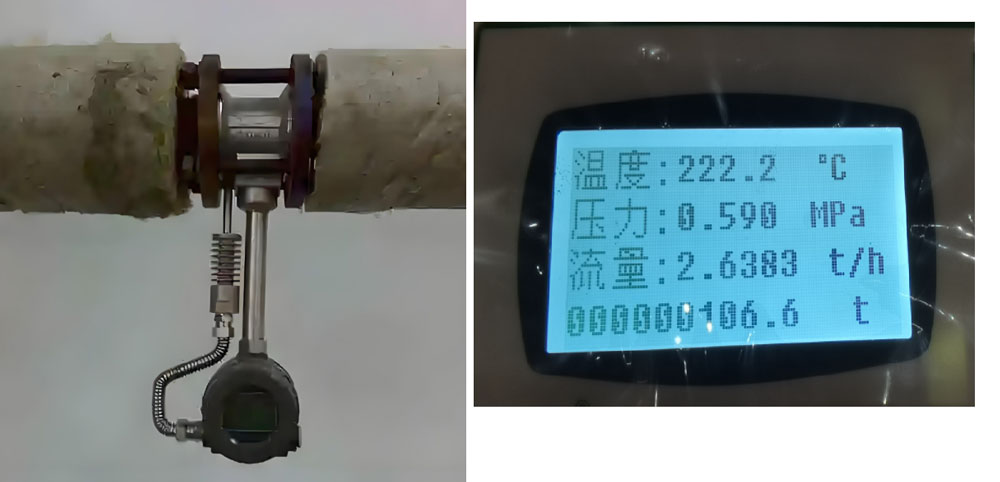

Máy đo lưu lượng dòng xoáy để đo hơi nước.

Vortex Shedding Flow Meter to measure steam


Đồng hồ đo lưu lượng dòng xoáy này hoạt động dựa trên nguyên tắc tạo ra dòng điện xoáy bằng cách băm nhỏ dòng chảy bằng cách cho nó đi qua một điện trở hoặc vật cản. Tần suất xảy ra sự vỡ vụn xác định tốc độ dòng chảy và vận tốc thay đổi đối với các chất lỏng và khí khác nhau có lưu lượng khác nhau. Sự đi qua của hơi nước qua một vật cản gây ra sự hình thành các xoáy nước xoáy. Điều này là do dòng hơi xung quanh thanh chống theo chuyển động tròn. Các xoáy này được xác định, đo lường và thể hiện bằng lưu lượng kế.

Hướng, dòng chảy và vận tốc của hơi nước bị ảnh hưởng bởi sự đi qua sự tắc nghẽn và hình thành dòng điện tròn. Ma sát từ vật cản làm cho hơi nước gần nhất chậm lại. Ngược lại, hơi nước xa nhất buộc phải tăng tốc và đi qua một không gian hẹp giữa các đường ống và thanh chống. Khi dòng chảy xa này đi qua không gian hẹp, nó cố gắng lan rộng khắp vùng gây ra chuyển động tròn và hình thành một vòng xoáy. Sự khác biệt trong mô hình của xoáy và tốc độ bong của nó được cảm nhận và theo dõi bởi một thiết bị siêu âm điện tử dựa trên sợi quang. Thiết bị này cuối cùng chuyển đổi các xung và tín hiệu thành dữ liệu mà con người có thể đọc được.

Ưu điểm:

  • Sự tắc nghẽn trong dòng hơi là tối thiểu
  • Khả năng điều chỉnh để giảm nhiệt độ và áp suất
  • Hoàn toàn cố định mà không có bất kỳ bộ phận di chuyển
  • Chịu được nhiệt độ và điều kiện áp suất rất cao
  • Đồng hồ đo lưu lượng xoáy với nhiệt độ tích phân và hiệu chỉnh áp suất để đo lưu lượng khối

  • Tốc độ dòng hơi: kg / giờ, t / giờ

Đồng hồ đo lưu lượng khu vực biến đổi (Thông số)

Đồng hồ này có một phao được lắp đặt bên trong một ống thủy tinh dài và hình trụ. Tốc độ dòng chảy được đo bằng cách cho phép hơi nước đi qua ống và lưu ý sự gia tăng vị trí của phao. Phao có thể tự ổn định bằng cách xoay nhờ hình dạng độc đáo của nó.

Ưu điểm:

  • Không cần cung cấp nhiên liệu hoặc năng lượng bên ngoài vì nó đo tốc độ dòng chảy bằng cách sử dụng các tính chất của chất lỏng và trọng lực.
  • Tiết kiệm
  • Dễ dàng cài đặt, bảo trì và vận hành
  • Hoạt động là tự chủ
