Hướng dẫn đầy đủ về đồng hồ đo lưu lượng Diesel: Coriolis, Oval Gear và Turbine

Nhiên liệu diesel cung cấp năng lượng cho mọi thứ, từ máy móc hạng nặng và phương tiện vận tải đến nồi hơi công nghiệp và máy phát điện dự phòng, khiến nó trở thành một thành phần thiết yếu của nền kinh tế toàn cầu. Việc đo lường chính xác lưu lượng và mức tiêu thụ diesel không chỉ là một yêu cầu kỹ thuật cần thiết cho bất kỳ hoạt động nào sử dụng nó, mà còn rất quan trọng đối với việc tuân thủ các quy định về môi trường, hiệu quả hoạt động và quản lý tài chính. Một lựa chọn quan trọng có thể tác động lớn đến độ tin cậy và lợi nhuận là lựa chọn thiết bị đo lưu lượng diesel phù hợp.

Ba công nghệ phổ biến nhất cho đo lưu lượng nhiên liệu diesel hoặc biodiesel —Đồng hồ đo lưu lượng tuabin chất lỏng (TUF), đồng hồ đo lưu lượng bánh răng hình bầu dục (đồng hồ đo lưu lượng kiểu dịch chuyển tích cực hoặc kiểu PD) và đồng hồ đo lưu lượng khối Coriolis—tất cả sẽ được xem xét kỹ lưỡng trong hướng dẫn toàn diện này. Để giúp bạn lựa chọn phương án tốt nhất cho nhu cầu đo lưu lượng riêng của mình, chúng tôi sẽ xem xét hoạt động, lợi ích, nhược điểm, ứng dụng lý tưởng và các phương pháp lắp đặt tốt nhất của từng loại.

Tại sao việc đo lưu lượng dầu diesel chính xác lại quan trọng đến vậy?

Việc hiểu rõ tầm quan trọng của đo lưu lượng nhiên liệu chính xác Trước khi đi sâu vào công nghệ. Với dữ liệu chính xác, bạn có thể:

• Kiểm soát chi phí: Nhiên liệu là một khoản chi phí vận hành đáng kể. Việc phân bổ chi phí chính xác và xác định các lĩnh vực có thể nâng cao hiệu quả được thực hiện nhờ việc giám sát mức tiêu thụ chính xác trong động cơ, nồi hơi và máy phát điện.

• Xác minh tính chính xác của hóa đơn (Chuyển giao quyền sở hữu): Tính chính xác là yêu cầu về mặt hợp đồng và tài chính khi chuyển giao nhiên liệu giữa các bên, chẳng hạn như từ tàu chở dầu sang tàu biển hoặc từ nhà cung cấp sang bể chứa.

• Nâng cao hiệu suất thiết bị: Một cách quan trọng để đánh giá tình trạng hoạt động của động cơ hoặc thiết bị là theo dõi lượng nhiên liệu tiêu thụ. Sự sai lệch có thể cho thấy cần phải bảo trì.

• Quản lý tồn kho: Việc nắm rõ chính xác lượng nhiên liệu trong các thùng chứa và lượng nhiên liệu đã sử dụng giúp bạn tránh tình trạng thiếu hụt, mua nhiên liệu với giá tốt nhất và phát hiện các khả năng rò rỉ hoặc trộm cắp.

So sánh các công nghệ đo lưu lượng dầu diesel hàng đầu

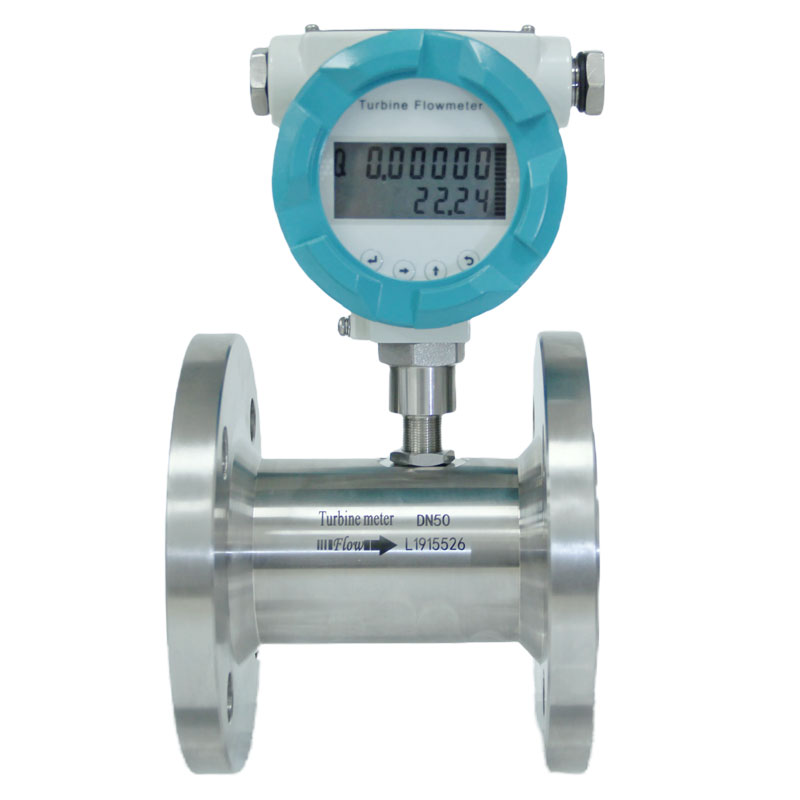

Đồng hồ đo lưu lượng tuabin chất lỏng cho dầu diesel

Một công nghệ phổ biến và được sử dụng rộng rãi để đo lưu lượng chất lỏng sạch, có độ nhớt thấp, chẳng hạn như nhiên liệu diesel, là lưu lượng kế tuabin chất lỏng. Chúng mang lại tỷ lệ hiệu suất trên chi phí rất tốt. Ngoài ra, loại lưu lượng kế này không quá nặng và sẽ tiết kiệm được rất nhiều chi phí vận chuyển khi vận chuyển toàn cầu.

Nguyên lý hoạt động

MỘT đồng hồ đo lưu lượng tuabin Thiết bị này chứa một rôto nhiều cánh được treo trong đường dẫn dòng chảy. Rôto quay với tốc độ tỷ lệ thuận với vận tốc của chất lỏng khi dầu diesel đẩy vào các cánh quạt lúc chảy qua đồng hồ đo. Mỗi cánh quạt đi qua được phát hiện bởi một cảm biến từ tính, tạo ra tín hiệu xung được chuyển đổi thành lưu lượng.

Thuận lợi

• Độ chính xác cao: Cung cấp độ lặp lại và độ chính xác vượt trội (thường là ±0,5% giá trị đo), đặc biệt trong các ứng dụng có lưu lượng không đổi.
• Hiệu quả về chi phí: Mang lại hiệu năng tuyệt vời với mức giá hợp lý.
• Nhỏ gọn và nhẹ: Với cùng kích thước đường dây, các loại đồng hồ đo này thường nhẹ hơn và nhỏ hơn các loại khác.

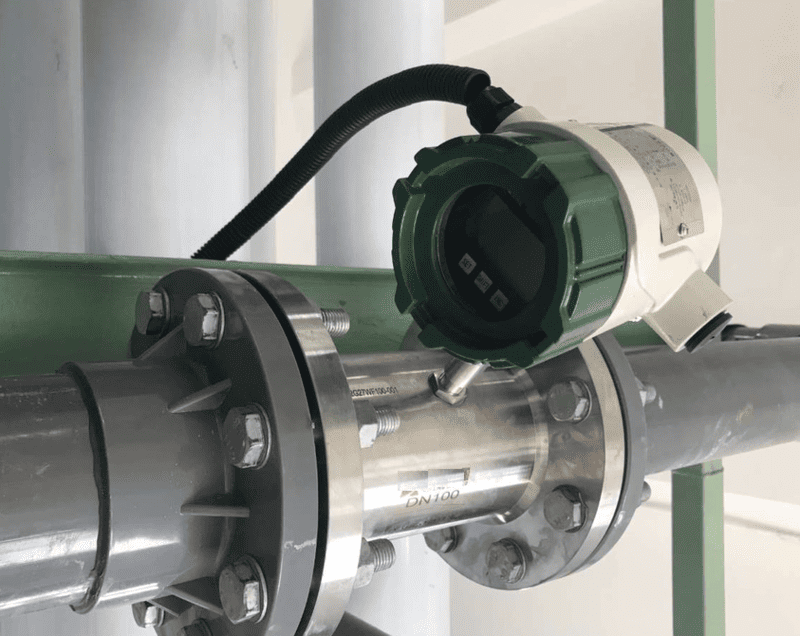

• Đồng hồ đo lưu lượng nhiên liệu diesel kỹ thuật số Có màn hình hiển thị điện tử, đầu ra 4-20mA hoặc xung, tùy chọn với MODBUS RTU.

Nhược điểm

• Yêu cầu nhiên liệu sạch: Rôto bên trong dễ bị nhiễm tạp chất. Để tránh hư hỏng, cần có bộ lọc hoặc lưới lọc phía trước.
• Các bộ phận chuyển động: Theo thời gian, rôto và ổ bi sẽ cần được bảo trì hoặc thay thế do hao mòn.
• Độ nhạy cảm với độ nhớt: Sự thay đổi đáng kể về độ nhớt của dầu diesel, thường xảy ra khi nhiệt độ thay đổi, có thể ảnh hưởng đến độ chính xác.

Lắp đặt

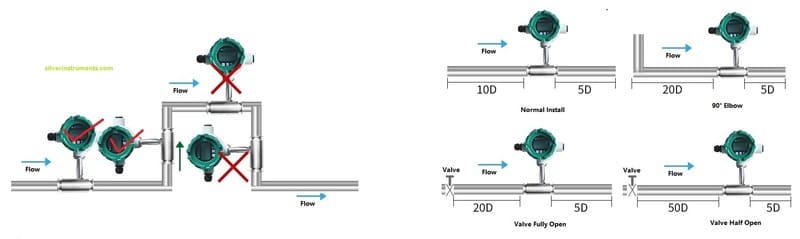

Việc lắp đặt đúng cách là rất quan trọng. Đồng hồ đo lưu lượng tuabin cần một đoạn ống thẳng, không bị cản trở đáng kể để đảm bảo lưu lượng dòng chảy ổn định. Thông thường, nên có một đoạn ống thẳng dài 10 đường kính ống (10D) trước đồng hồ và 5 đường kính ống (5D) sau đó. Bảng dưới đây cung cấp thêm thông tin về việc lắp đặt đồng hồ đo lưu lượng tuabin chất lỏng.

Đồng hồ đo lưu lượng bánh răng hình bầu dục cho động cơ diesel

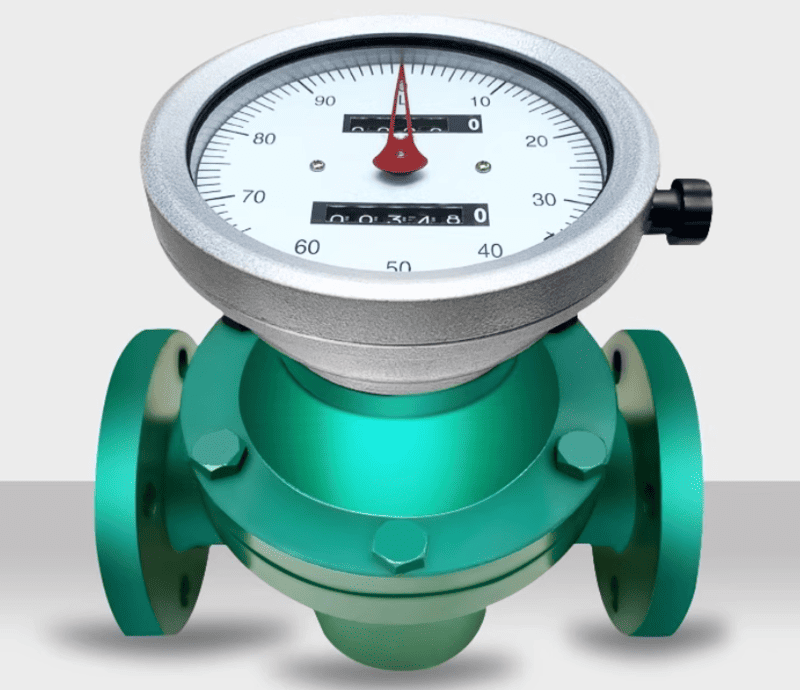

Các thiết bị đo nhiên liệu chủ yếu sử dụng đồng hồ đo lưu lượng bánh răng hình bầu dục, một loại đồng hồ đo thể tích dịch chuyển (PD). Chúng cực kỳ bền, đáng tin cậy và dễ thích nghi.

Nguyên lý hoạt động

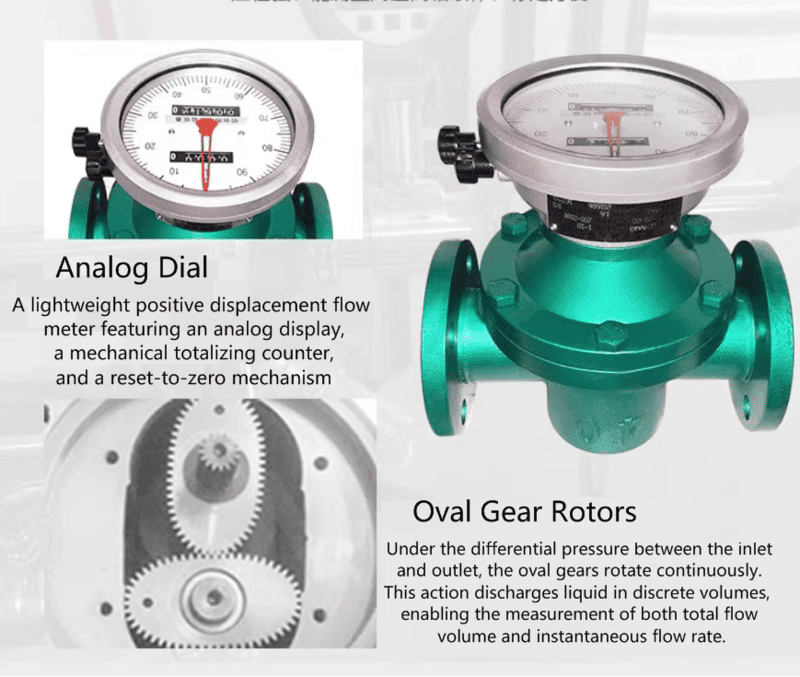

Một đồng hồ đo lưu lượng kiểu bánh răng hình bầu dục được cấu tạo từ hai bánh răng hình bầu dục lồng vào nhau và được gia công tinh xảo. Các bánh răng quay do sự mất cân bằng áp suất tạo ra bởi nhiên liệu diesel đi vào đồng hồ. Một thể tích chất lỏng chính xác, đã biết được giữ lại và dẫn qua thân đồng hồ bởi các bánh răng với mỗi vòng quay. Tổng thể tích được tính toán bằng cách đếm số vòng quay này bằng một cảm biến.

Thuận lợi

• Độ chính xác và độ tin cậy vượt trội: Sự thay đổi về nhiệt độ, cấu hình dòng chảy hoặc độ nhớt của chất lỏng hầu như không ảnh hưởng đến độ chính xác của thiết bị, thường là ±0,5%~0,2%.
• Không cần đường ống thẳng: Chúng có thể được lắp đặt trong các khu vực chật hẹp, như khoang động cơ nhỏ hoặc xe tiếp nhiên liệu di động.
• Hoạt động không cần nguồn điện: Đồng hồ đo lưu lượng dầu diesel cơ khí Các thiết bị có màn hình hiển thị cơ bản có khả năng theo dõi tổng lưu lượng mà không cần điện. Video dưới đây giải thích chi tiết hơn về đồng hồ đo lưu lượng cơ học.

Nhược điểm

• Chỉ dùng cho nhiên liệu sạch: Chất rắn có thể làm kẹt bánh răng do dung sai rất nhỏ. Cần lắp đặt bộ lọc ở phía trước.
• Các bộ phận chuyển động: Mặc dù các bánh răng thường rất bền trong các ứng dụng nhiên liệu, nhưng chúng vẫn dễ bị mài mòn.
• Có thể nặng: Đồng hồ đo lưu lượng kiểu bánh răng hình bầu dục có thể nặng hơn đáng kể so với đồng hồ đo lưu lượng kiểu tuabin trong các đường ống có đường kính lớn hơn. Ví dụ: Đồng hồ đo lưu lượng dạng bánh răng hình bầu dục 3 inch dùng cho động cơ diesel Nó nặng khoảng 100kg, trong khi đồng hồ đo lưu lượng tuabin 3 inch chỉ nặng 15kg.

Lắp đặt máy trộn kiểu bánh răng hình bầu dục

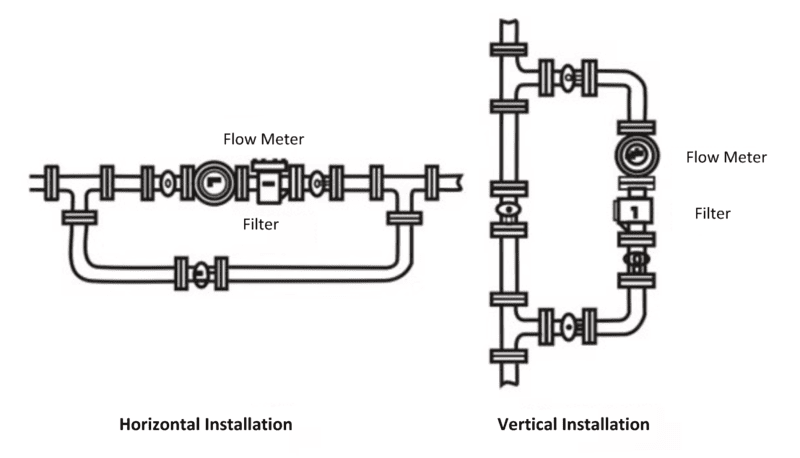

Hình ảnh bên dưới liệt kê các phương pháp lắp đặt ngang và dọc được khuyến nghị cho đồng hồ đo lưu lượng bánh răng hình bầu dục.

Lưu ý đặc biệt: Đồng hồ đo lưu lượng hình bầu dục nhỏ dành cho lưu lượng thấp.

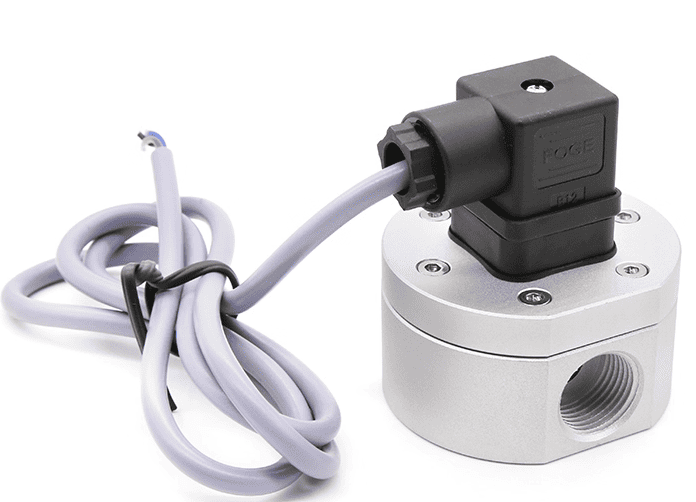

Đồng hồ đo lưu lượng bánh răng oval siêu nhỏ là lựa chọn tuyệt vời cho các ứng dụng cần đo chính xác lưu lượng cực thấp, thường được biểu thị bằng mililit trên phút (ml/min). Mặc dù được thiết kế đặc biệt để đáp ứng nhu cầu của môi trường lưu lượng thấp, các đồng hồ đo PD nhỏ này hoạt động dựa trên nguyên lý đáng tin cậy tương tự như các loại lớn hơn. Chúng cung cấp một cách rất chính xác và tiết kiệm để đo lưu lượng siêu nhỏ của dầu diesel và hoàn hảo cho các ứng dụng như phun phụ gia nhiên liệu, giám sát mức tiêu thụ nhiên liệu của đầu đốt và các bệ thử nghiệm R&D cho động cơ nhỏ. Bảng dưới đây liệt kê phạm vi lưu lượng nhỏ cho đồng hồ đo lưu lượng dòng LC-M từ silverinstruments.com.

Các mẫu và phạm vi đo lưu lượng của dòng LC-M

Mã mẫu	Vật liệu	Phạm vi lưu lượng ban đầu	Lưu lượng (L/h)
LC-M2-AL	Nhôm	0,5-150 ml/phút	0,03 ~ 9
LC-M2-SS	Thép không gỉ	0,5-150 ml/phút	0,03 ~ 9
LC-M5.2-AL	Nhôm	1-400 ml/phút	0,06 ~ 24
LC-M5.2-SS	Thép không gỉ	1-400 ml/phút	0,06 ~ 24
LC-M5.1-AL	Nhôm	1~800 ml/phút	0,06 ~ 48
LC-M5.1-SS	Thép không gỉ	1~800 ml/phút	0,06 ~ 48
LC-M6-AL	Nhôm	0,5~100 L/giờ	0,5 ~ 100
LC-M6-SS	Thép không gỉ	0,5~100 L/giờ	0,5 ~ 100
LC-M9-AL	Nhôm	6~600 L/h	6 ~ 600
LC-M9-SS	Thép không gỉ	6~600 L/h	6 ~ 600
LC-M12-AL	Nhôm	0,3~30 L/phút	18 ~ 1.800
LC-M12-SS	Thép không gỉ	0,3~30 L/phút	18 ~ 1.800
LC-M25-AL	Nhôm	0,5~100 L/phút	30 ~ 6.000
LC-M25-SS	Thép không gỉ	0,5~100 L/phút	30 ~ 6.000

Lắp đặt

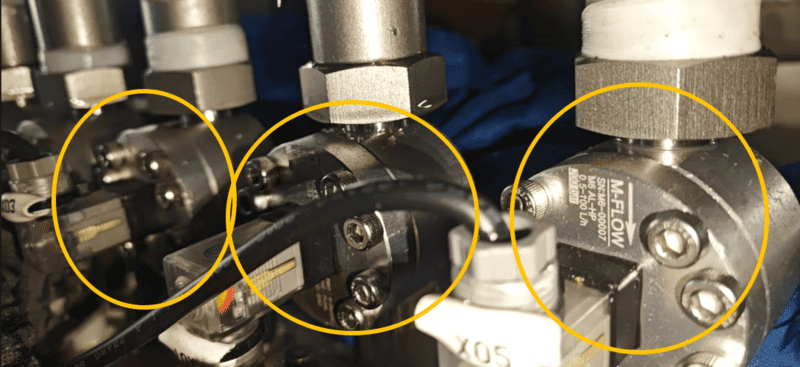

Như hình ảnh trên cho thấy, quy trình lắp đặt lưu lượng kế bánh răng hình bầu dục nhỏ rất linh hoạt. Cần có bộ lọc/lưới lọc phía trước để bảo vệ bánh răng khỏi các mảnh vụn, nhưng không cần đường ống thẳng.

Đồng hồ đo lưu lượng khối Coriolis cho động cơ diesel

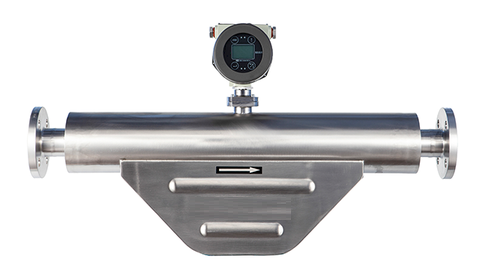

Đồng hồ đo lưu lượng khối Coriolis là lựa chọn tốt nhất cho các ứng dụng đòi hỏi độ chính xác và độ tin cậy cao nhất.
Bạn muốn tìm hiểu thêm về đồng hồ đo lưu lượng tốt nhất cho động cơ diesel? Hãy xem video bên dưới:

Nguyên lý hoạt động

Lưu lượng khối được đo trực tiếp bằng đồng hồ đo Coriolis. Nó sử dụng một cuộn dây dẫn động để làm rung một hoặc nhiều ống rung. Các ống này xoắn lại khi dầu diesel đi qua chúng do hiệu ứng Coriolis. Sự thay đổi nhỏ về thời gian (độ lệch pha) giữa các rung động ở đầu vào và đầu ra, tỷ lệ thuận với lưu lượng khối, được các cảm biến ghi nhận.

Thuận lợi

• Độ chính xác cao nhất: Đây là tiêu chuẩn ngành cho việc chuyển giao quyền giám hộ nhờ độ chính xác vượt trội (thường là ±0,1~0,2%).
• Phương pháp đo khối lượng trực tiếp: Phương pháp này đo khối lượng thực tế, do đó kết quả không bị ảnh hưởng bởi sự thay đổi nhiệt độ, độ nhớt hoặc mật độ chất lỏng.
• Không có bộ phận chuyển động: Thiết kế này không có bộ phận chuyển động nào bị mòn, tắc nghẽn hoặc cần bảo trì, do đó hoàn toàn không gây cản trở.
• Ngõ ra đa thông số: Một thiết bị có thể đo đồng thời nhiệt độ, mật độ, lưu lượng khối lượng và lưu lượng thể tích.

Nhược điểm

• Chi phí cao nhất: Công nghệ đo lưu lượng đắt nhất là đồng hồ đo lưu lượng Coriolis.
• Khả năng giảm áp suất: Áp suất có thể giảm do đường dẫn dòng chảy qua các ống rung.

Lắp đặt

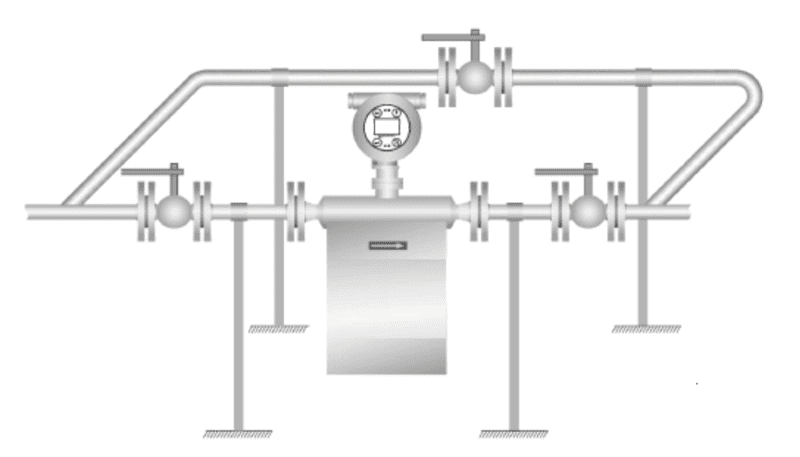

Đường ống thẳng không phải là điều kiện bắt buộc, nhưng để bảo vệ cảm biến nhạy cảm khỏi rung động bên ngoài, đồng hồ đo cần được cố định chắc chắn vào đường ống. Hình ảnh bên dưới minh họa cách lắp đặt được khuyến nghị cho đồng hồ đo lưu lượng Coriolis khi đo chất lỏng như dầu diesel.

Loại đồng hồ đo lưu lượng dầu diesel nào phù hợp nhất với bạn? So sánh

Tính năng	Đồng hồ đo lưu lượng tuabin	Đồng hồ đo lưu lượng bánh răng hình bầu dục	Đồng hồ đo lưu lượng khối Coriolis
Nguyên lý đo lường	Thể tích (Vận tốc)	Thể tích (Phương pháp dịch chuyển dương)	Dòng chảy khối trực tiếp
Độ chính xác điển hình	±0,5%	±0,5% đến ±0,2%	±0,1 ~0,2 %
Hiệu suất độ nhớt	Công bằng (nhạy cảm với sự thay đổi)	Xuất sắc	Xuất sắc
Có khả năng xử lý chất gây ô nhiễm không?	Không (Bắt buộc phải lọc)	Không (Bắt buộc phải lọc)	Tốt (Không có bộ phận chuyển động)
Cần ống thẳng?	Có (10 ngày/5 ngày)	KHÔNG	KHÔNG
Chi phí ban đầu	Thấp đến trung bình	Trung bình	Rất cao
Lý tưởng cho	Ứng dụng sạch, ổn định; thử nghiệm xe.	Cấp nhiên liệu, tiếp nhiên liệu, cấp nước cho nồi hơi.	Chuyển giao quyền nuôi con, lập hóa đơn giá trị cao.

Các yếu tố cần xem xét khi đo lường nhiên liệu diesel nâng cao

Bù nhiệt độ

Khi nhiên liệu diesel nóng lên, nó giãn nở, và khi nguội đi, nó co lại. Có thể xảy ra sai sót nghiêm trọng nếu bạn đo thể tích nhưng tính tiền theo khối lượng hoặc hàm lượng năng lượng. Vấn đề này được giải quyết bằng cách sử dụng đồng hồ đo Coriolis, thiết bị đo trực tiếp khối lượng. Ngoài ra, có thể tính toán lưu lượng được bù nhiệt độ bằng cách sử dụng máy tính đo lưu lượng kết hợp với cảm biến nhiệt độ và đồng hồ đo thể tích.

Bộ đếm tổng và kiểm soát theo lô

Hãy đảm bảo đồng hồ đo nhiên liệu của bạn có bộ điều khiển theo lô để phân phối chính xác lượng nhiên liệu đã được xác định trước và bộ đếm tổng để theo dõi mức sử dụng tích lũy cho các ứng dụng phân phối nhiên liệu.

Kết luận: Công cụ phù hợp cho nhiệm vụ

Việc biết chính xác mình cần gì sẽ giúp ích cho bạn. Chọn đồng hồ đo lưu lượng dầu diesel tốt nhất Đối với hoạt động của bạn, đồng hồ đo lưu lượng tuabin là một lựa chọn tốt để giám sát nhiên liệu sạch đa năng khi chi phí là yếu tố quan trọng. Đồng hồ đo lưu lượng bánh răng hình bầu dục chắc chắn là sản phẩm chủ lực trong ngành, đảm bảo độ chính xác và độ tin cậy khi phân phối trong nhiều điều kiện khác nhau. Ngoài ra, đồng hồ đo lưu lượng khối lượng Coriolis mang lại hiệu suất vượt trội cho các ứng dụng như chuyển giao quyền sở hữu, nơi độ chính xác cao nhất là điều không thể thiếu.

Chuyên môn của chúng tôi tại Silver Automation Instruments là cung cấp thiết bị đo lưu lượng phù hợp với vấn đề cụ thể của bạn. Để đánh giá ứng dụng của bạn và xác định giải pháp đo lưu lượng dầu diesel tốt nhất, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Thông tin kỹ thuật chi tiết hơn về lựa chọn đồng hồ đo lưu lượng dầu diesel. Lựa chọn đồng hồ đo lưu lượng dầu diesel.

Câu hỏi thường gặp về đồng hồ đo lưu lượng dầu diesel

1. Hỏi: Loại lưu lượng kế nào phù hợp với nhiên liệu diesel?
A: Các loại lưu lượng kế kiểu dịch chuyển tích cực, khối lượng Coriolis và tuabin là phổ biến nhất, được lựa chọn vì độ chính xác và chi phí.

2. Câu hỏi: Độ nhớt ảnh hưởng như thế nào đến việc lựa chọn lưu lượng kế dầu diesel?
A: Độ nhớt cao hơn làm giảm độ chính xác của đồng hồ đo kiểu tuabin; đồng hồ đo kiểu dịch chuyển tích cực và kiểu Coriolis hoạt động tốt hơn với chất lỏng có độ nhớt cao.

3. Câu hỏi: Sự khác biệt giữa đồng hồ đo khối lượng và đồng hồ đo thể tích đối với dầu diesel là gì?
A: Đồng hồ đo lưu lượng khối (ví dụ: Coriolis) đo trực tiếp khối lượng, không bị ảnh hưởng bởi sự thay đổi nhiệt độ. Đồng hồ đo thể tích (ví dụ: tuabin) cần có bộ bù để đo khối lượng chính xác.

4. Hỏi: Có cần bù nhiệt độ và áp suất không?
A: Điều cần thiết đối với đồng hồ đo thể tích là tính toán lưu lượng khối lượng. Đồng hồ đo Coriolis cung cấp phép đo khối lượng trực tiếp mà không cần bù trừ.

5. Hỏi: Nên sử dụng vật liệu gì cho đồng hồ đo lưu lượng dầu diesel?
A: Gang hoặc thép đúc là đủ dùng, tuy nhiên nếu có đủ ngân sách, bạn có thể chọn cảm biến lưu lượng dầu diesel bằng thép không gỉ.

6. Hỏi: Đồng hồ đo lưu lượng dầu diesel cần được hiệu chuẩn bao lâu một lần?
A: Hàng năm đối với việc chuyển giao quyền sở hữu; cứ 2-3 năm một lần đối với việc giám sát quy trình. Kiểm tra lại sau khi thay đổi chất lỏng hoặc khi đồng hồ đo bị hư hỏng.

7. Hỏi: Một đồng hồ đo có thể xử lý hỗn hợp dầu diesel và dầu diesel sinh học không?
A: Vâng.

8. Hỏi: Những ưu điểm chính của đồng hồ đo thể tích dương là gì?
A: Độ chính xác cao đối với chất lỏng nhớt, yêu cầu đường dẫn thẳng tối thiểu và độ lặp lại tuyệt vời cho việc chuyển giao quyền sở hữu. Chi phí thấp hơn so với lưu lượng kế khối Coriolis.

9. Hỏi: Chứng nhận khu vực nguy hiểm quan trọng đến mức nào?
A: Điều này rất quan trọng đối với sự an toàn. Hãy tìm kiếm các chứng nhận ATEX, IECEx hoặc UL phù hợp với phân loại khu vực lắp đặt.

10. Hỏi: Đồng hồ đo lưu lượng dầu diesel cần bảo dưỡng những gì?
A: Kiểm tra bộ lọc thường xuyên, kiểm tra gioăng và xác minh hiệu chuẩn điểm 0. Đồng hồ đo PD có thể cần kiểm tra rôto sau thời gian sử dụng dài.
