Làm thế nào để tìm được lưu lượng kế phù hợp cho lưu huỳnh nóng chảy?

Đo lưu lượng lưu huỳnh nóng chảy: Hướng dẫn đầy đủ về máy đo lưu lượng khối lượng Coriolis

Đo lưu lượng lưu huỳnh nóng chảy chính xác đặt ra những thách thức đặc thù trong các hoạt động chế biến hóa chất, sản xuất phân bón và lọc dầu. Việc đo lưu lượng lưu huỳnh lỏng đòi hỏi thiết bị chuyên dụng có khả năng xử lý nhiệt độ vận hành khắc nghiệt (130-155°C / 266-311°F), môi trường ăn mòn với H₂S và axit sulfuric, đồng thời ngăn ngừa nguy cơ đông đặc. Lưu lượng kế Coriolis đã nổi lên như một giải pháp tiêu chuẩn công nghiệp cho việc giám sát lưu lượng lưu huỳnh, cung cấp khả năng đo khối lượng trực tiếp và độ tin cậy vượt trội trong các ứng dụng khắt khe.

Tại sao nên chọn đồng hồ đo lưu lượng Coriolis cho các ứng dụng lưu huỳnh nóng chảy

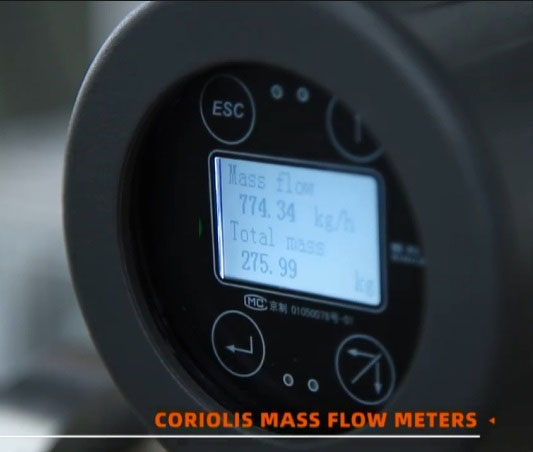

1. Đo lưu lượng khối lượng trực tiếp cho lưu huỳnh lỏng

Mật độ lưu huỳnh nóng chảy thay đổi đáng kể theo biến động nhiệt độ (khoảng 1800 kg/m³ ở điều kiện vận hành). Các lưu lượng kế thể tích truyền thống như lưu lượng kế xoáy và lưu lượng kế điện từ yêu cầu các phép tính bù nhiệt độ và hiệu chỉnh mật độ bổ sung, dẫn đến sai số đo lường, đặc biệt là gần các điểm chuyển pha.

Lưu lượng kế khối lượng Coriolis loại bỏ những biến chứng này bằng cách đo trực tiếp lưu lượng khối lượng, không phụ thuộc vào sự thay đổi mật độ - điều quan trọng đối với các ứng dụng lưu huỳnh, nơi nhiệt độ được kiểm soát ở mức khoảng 145°C. Thông số kỹ thuật hiệu suất bao gồm:

• Độ chính xác đo lường: ±0,5% giá trị đọc hoặc tốt hơn
• Độ lặp lại: ±0,05% hoặc tốt hơn
• Không cần bù mật độ

2. Độc lập của biến quy trình

Lưu lượng kế Coriolis duy trì độ chính xác đo lường bất kể sự thay đổi độ nhớt, dao động áp suất và biến động nhiệt độ trong các thông số thiết kế. Lưu huỳnh nóng chảy thường có độ nhớt thấp (7-10 cP, định mức 8 cP), điều này không ảnh hưởng đến hiệu suất của lưu lượng kế Coriolis, đảm bảo phép đo lưu lượng nhất quán và đáng tin cậy trong suốt quá trình.

3. Dòng chảy hai pha và dung sai tạp chất

Lưu huỳnh nóng chảy cấp công nghiệp chứa nhiều tạp chất khác nhau:

• Các hạt rắn (tối đa 0,5% theo trọng lượng - cacbon, cặn tro)
• Khí hydro sunfua hòa tan (lên đến 700 ppm)
• Độ ẩm (tối đa 0,8% theo trọng lượng)

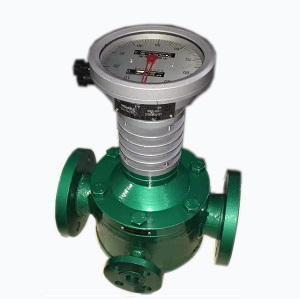

Lưu lượng kế khối lượng Coriolis thể hiện khả năng chịu đựng vượt trội đối với các điều kiện dòng chảy hai pha nhỏ (hỗn hợp rắn-lỏng, khí-lỏng với hàm lượng khí dưới 5%) so với các phương án thay thế như lưu lượng kế dịch chuyển tích cực , vốn có thể bị kẹt hoặc hỏng hóc cơ học do các hạt vật chất. Điều này làm cho công nghệ Coriolis trở nên lý tưởng cho các ứng dụng chất lỏng "bẩn" hoặc không tinh khiết.

Hướng dẫn lựa chọn kỹ thuật: Chọn máy đo lưu lượng lưu huỳnh nóng chảy phù hợp

Lựa chọn vật liệu chống ăn mòn

Yêu cầu về vật liệu cho các bộ phận tiếp xúc với nước

Các bộ phận của lưu lượng kế tiếp xúc với lưu huỳnh nóng chảy (ống đo, kết nối quy trình, bề mặt bên trong) phải chống ăn mòn từ lưu huỳnh và các tạp chất liên quan, bao gồm H₂S và axit. Nhiều thông số kỹ thuật yêu cầu tuân thủ NACE MR0175/ISO 15156 về khả năng chống nứt ứng suất sunfua (SSC) trong môi trường làm việc khắc nghiệt.

Các lựa chọn vật liệu phổ biến:

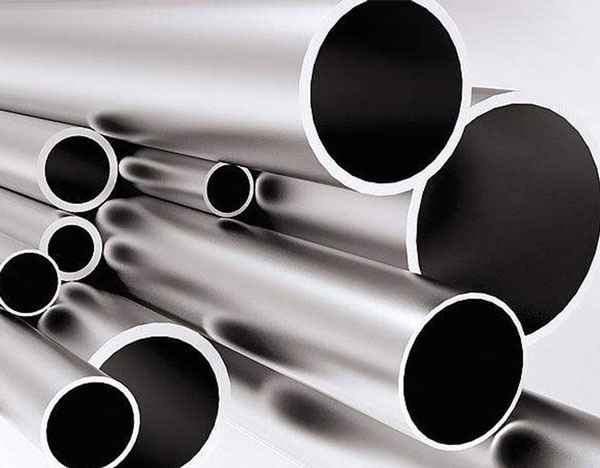

Thép không gỉ 316L (SS316L):
Lựa chọn phổ biến và tiết kiệm chi phí nhất cho dịch vụ lưu huỳnh nóng chảy. Silver Instruments chỉ định thép không gỉ 316L cho cả vỏ và các bộ phận tiếp xúc với nước. Vật liệu này cung cấp:

• Khả năng chống ăn mòn chung tuyệt vời
• Khả năng chống clorua tốt
• Giải pháp tiết kiệm chi phí cho các điều kiện tiêu chuẩn
• Phù hợp với: H₂S ≤700ppm, độ axit ≤0,02% wt H₂SO₄, nhiệt độ ≤155°C, áp suất ≤150 psig (~10,3 bar)

Các tùy chọn vật liệu ống có sẵn:

Hợp kim Hastelloy (C-276/B3):
Trong điều kiện ăn mòn nghiêm trọng với hàm lượng tạp chất cao, axit mạnh hơn, hoặc nhiệt độ và áp suất khắc nghiệt, hợp kim Hastelloy mang lại khả năng chống ăn mòn vượt trội. Silver Automation Instruments cung cấp các vật liệu cao cấp này như một giải pháp nâng cấp. Hãy lựa chọn dựa trên đánh giá chi tiết về độ ăn mòn và phân tích chi phí-lợi ích.

Hệ thống áo khoác sưởi ấm bằng hơi nước - Yêu cầu quan trọng

Tại sao phải bọc áo hơi nước

Lưu huỳnh đông đặc xảy ra ở nhiệt độ khoảng 115°C (239°F). Sự đông đặc bên trong cảm biến lưu lượng hoặc đường ống được kết nối gây ra:

• Tắc nghẽn dòng chảy hoàn toàn
• Ống cảm biến bị hỏng hoặc vỡ
• Yêu cầu tắt quy trình
• Bảo trì tốn kém và thời gian ngừng hoạt động

Việc gia nhiệt bằng hơi nước là hoàn toàn cần thiết cho mọi lắp đặt lưu lượng kế lưu huỳnh nóng chảy.

Yêu cầu thiết kế áo khoác:

• Phân phối nhiệt đồng đều: Vỏ bọc phải bao phủ toàn bộ thân cảm biến và các kết nối quy trình
• Cung cấp hơi nước đầy đủ: Yêu cầu điển hình - Nhiệt độ hơi nước: 147°C (~297°F), Áp suất hơi nước: 64 psia (~4,4 bar)
• Biên độ nhiệt độ: Duy trì nhiệt độ lưu huỳnh cao hơn nhiều so với điểm đông đặc (thường là ≥130-135°C), tính đến tổn thất nhiệt xung quanh
• Kết cấu chắc chắn: Vật liệu vỏ bọc (thép cacbon, SS304) phải tương thích với dịch vụ hơi nước, có mối hàn và kết nối chống rò rỉ

Silver Instruments cung cấp hệ thống áo dầu nhiệt hoặc hơi nước cho các đường ống quy trình có kích thước từ 1/2" trở lên:

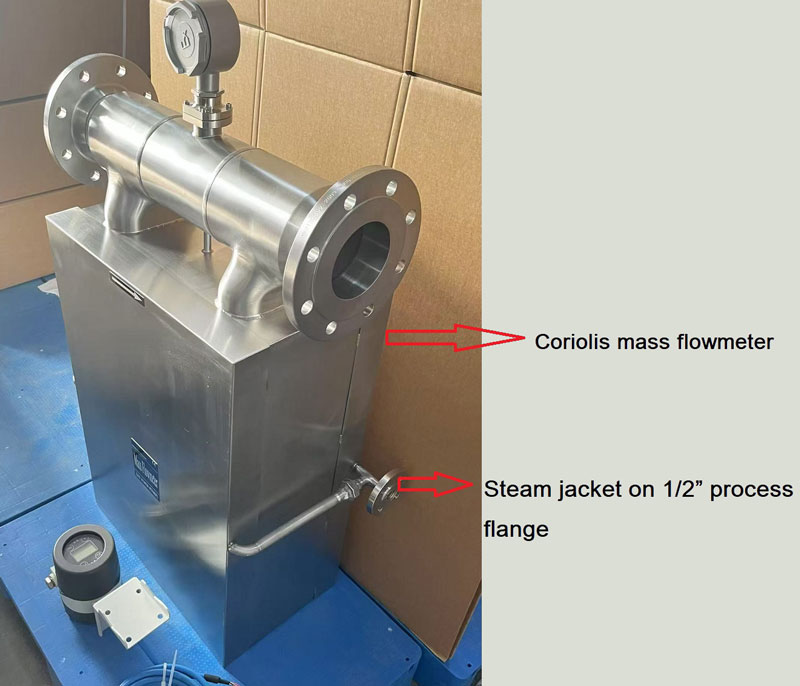

Cấu hình lưu lượng kế khối lượng có áo hơi

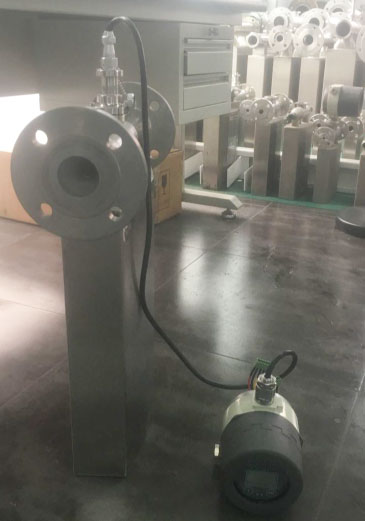

Thiết kế lưu lượng kế nhiệt độ cao

Cảm biến lưu lượng Coriolis có thể đo chất lỏng quy trình ở nhiệt độ cao lên đến 350°C (662°F), rất cần thiết cho các ứng dụng lưu huỳnh nóng chảy. Thiết kế lưu lượng kế nhiệt độ cao sử dụng các thiết bị điện tử lắp đặt từ xa (tách biệt) để bảo vệ các linh kiện máy phát nhạy cảm khỏi hư hỏng do nhiệt.

Lưu lượng kế Coriolis nhiệt độ cao dùng cho dịch vụ lưu huỳnh nóng chảy

Thông số kỹ thuật và phạm vi lưu lượng

Kích thước lưu lượng kế cho lưu huỳnh nóng chảy

Xếp hạng áp suất và nhiệt độ

• Xếp hạng áp suất tối đa: Lên đến 100 MPa (14.500 psi) tùy thuộc vào kiểu máy và kích thước
• Phạm vi nhiệt độ hoạt động:

Hướng dẫn cài đặt và thực hành tốt nhất

Yêu cầu cài đặt:

1. Không yêu cầu đường ống thẳng: Ưu điểm chính của công nghệ Coriolis - không yêu cầu đường ống thẳng ngược dòng hoặc xuôi dòng, tiết kiệm không gian lắp đặt và chi phí đường ống
2. Tình trạng ống đầy: Đảm bảo các ống đo luôn được đổ đầy lưu huỳnh nóng chảy
3. Lắp đặt hệ thống hơi nước: Lắp đặt đường ống áo hơi đúng cách với lớp cách nhiệt và bẫy hơi thích hợp để loại bỏ nước ngưng tụ
4. Định hướng: Thực hiện theo khuyến nghị của nhà sản xuất để có hướng cảm biến tối ưu dựa trên ứng dụng

Tích hợp tín hiệu và cung cấp điện:

• Tùy chọn nguồn điện: Nguồn cấp vòng lặp 24VDC hoặc nguồn cấp AC 220V
• Tín hiệu đầu ra: 4-20mA tương tự + giao thức HART + truyền thông kỹ thuật số Modbus
• Tích hợp hệ thống: Dễ dàng tích hợp với hệ thống DCS/PLC để giám sát quy trình, tổng hợp lưu lượng, đo mật độ, đo nhiệt độ và ghi dữ liệu
• Đầu ra bổ sung: Đầu ra xung, đầu ra tần số, có sẵn thông tin liên lạc kỹ thuật số

Những cân nhắc về môi trường:

• Phạm vi nhiệt độ môi trường: -29°C đến +65°C (-20°F đến +149°F) đối với thiết bị điện tử tiêu chuẩn
• Bảo vệ chống xâm nhập: Xếp hạng IP67 cho môi trường công nghiệp khắc nghiệt
• Phân loại khu vực nguy hiểm: Có chứng nhận ATEX cho môi trường dễ nổ
• Khả năng chống rung: Thích hợp cho môi trường rung động công nghiệp thông thường

Ưu điểm của đồng hồ đo lưu lượng khối lượng Coriolis cho các ứng dụng lưu huỳnh

Tóm tắt lợi ích chính:

• Đo khối lượng trực tiếp: Không cần bù mật độ hoặc hiệu chỉnh nhiệt độ
• Độ chính xác cao: ±0,5% giá trị đọc hoặc tốt hơn trên toàn bộ phạm vi lưu lượng
• Đo lường đa biến: Lưu lượng khối lượng, mật độ và nhiệt độ đồng thời
• Quy trình độc lập: Không bị ảnh hưởng bởi độ nhớt, áp suất, nhiệt độ thay đổi
• Dung sai hai pha: Xử lý tạp chất và lượng khí nhỏ bị cuốn theo
• Không có bộ phận chuyển động: Yêu cầu bảo trì tối thiểu, tuổi thọ dài
• Lắp đặt nhỏ gọn: Không yêu cầu đường ống thẳng giúp giảm chi phí lắp đặt
• Truyền thông kỹ thuật số: Tích hợp dễ dàng với các hệ thống điều khiển hiện đại

Những cân nhắc cụ thể cho ứng dụng

Ngành công nghiệp hóa chất và phân bón:

Đo lưu lượng lưu huỳnh nóng chảy trong sản xuất phân bón (nhà máy axit sunfuric, phân bón phosphate) đòi hỏi phải kiểm soát lưu lượng khối lượng chính xác cho:

• Kế toán nguyên vật liệu và quản lý hàng tồn kho
• Tối ưu hóa quy trình và cải thiện năng suất
• Kiểm soát chất lượng và tính nhất quán của lô hàng
• Tích hợp hệ thống an toàn

Ứng dụng lọc dầu:

Các nhà máy lọc dầu thu hồi lưu huỳnh nguyên tố từ quá trình xử lý khí chua (quy trình Claus). Việc đo lưu lượng lưu huỳnh chính xác đảm bảo:

• Giám sát tuân thủ môi trường
• Kiểm soát chất lượng sản phẩm
• Tối ưu hóa hiệu quả quy trình
• Độ chính xác của việc chuyển giao quyền giám hộ khi cần thiết

Bảo trì và khắc phục sự cố

Bảo trì thường xuyên:

• Kiểm tra hoạt động của áo hơi và duy trì nhiệt độ
• Kiểm tra rò rỉ hơi nước trong hệ thống áo khoác
• Giám sát chẩn đoán lưu lượng kế và điều kiện báo động
• Xác minh hiệu chuẩn số không định kỳ trong quá trình tắt máy
• Kiểm tra kết nối điện và tính toàn vẹn của cáp

Các vấn đề thường gặp và giải pháp:

• Đông đặc: Đảm bảo cung cấp đủ hơi nước và nhiệt độ; kiểm tra xem hệ thống hơi nước có trục trặc không
• Độ không ổn định của phép đo: Kiểm tra sự cuốn theo khí, xác minh tình trạng toàn bộ đường ống, kiểm tra độ rung cơ học
• Các vấn đề về tín hiệu: Xác minh nguồn điện, kiểm tra kết nối dây điện, xem lại chẩn đoán máy phát

Kết luận: Giải pháp tối ưu cho phép đo lưu lượng lưu huỳnh nóng chảy

Đối với các ứng dụng đo lưu lượng lưu huỳnh nóng chảy đầy thách thức, Đồng hồ đo lưu lượng khối Coriolis mang đến giải pháp đáng tin cậy, chính xác và ít bảo trì nhất hiện có. Những ưu điểm cơ bản của chúng - đo lưu lượng khối trực tiếp, khả năng đa biến, độ chính xác cao và không bị ảnh hưởng bởi các thay đổi của quy trình - kết hợp với lựa chọn vật liệu phù hợp (thép không gỉ 316L tuân thủ NACE hoặc hợp kim cao cấp) và hệ thống áo hơi thiết yếu, mang đến cho kỹ sư và người vận hành khả năng kiểm soát quy trình chính xác.

Lưu lượng kế Coriolis đã trở thành lựa chọn thiết bị tiêu chuẩn cho hoạt động an toàn, hiệu quả và tiết kiệm lâu dài trong các ứng dụng xử lý lưu huỳnh. Thành công đòi hỏi sự kết hợp chặt chẽ giữa các điều kiện quy trình với thông số kỹ thuật của lưu lượng kế trong quá trình lựa chọn, lắp đặt đúng cách theo hướng dẫn của nhà sản xuất và bảo trì định kỳ cho cả lưu lượng kế và hệ thống gia nhiệt hơi nước.

Quy trình tuyển chọn được đề xuất:

1. Xác định yêu cầu về phạm vi lưu lượng dựa trên lưu lượng bình thường và lưu lượng tối đa
2. Chỉ định điều kiện nhiệt độ và áp suất hoạt động
3. Tiến hành đánh giá ăn mòn để lựa chọn vật liệu phù hợp
4. Thiết kế hệ thống áo hơi có công suất phù hợp
5. Chỉ định các tín hiệu đầu ra và giao thức truyền thông cần thiết
6. Xem xét các yếu tố môi trường và phân loại khu vực
7. Xem xét khả năng tiếp cận bảo trì và tính khả dụng của phụ tùng thay thế
