Đồng hồ đo lưu lượng khí đốt tự nhiên nội tuyến

Các đồng hồ đo lưu lượng lắp đặt trực tiếp, phù hợp với... đo lưu lượng khí tự nhiên bao gồm đồng hồ đo lưu lượng tuabin khí , đồng hồ đo lưu lượng xoáy Và Máy đo lưu lượng phân tán nhiệt Các đồng hồ đo lưu lượng khí tự nhiên lắp đặt trực tiếp này đều có màn hình điện tử hiển thị lưu lượng khí tự nhiên tức thời và lưu lượng tích lũy. Đồng hồ đo lưu lượng khí tự nhiên lắp đặt trực tiếp cũng được chia thành đồng hồ đo lưu lượng thể tích và đồng hồ đo lưu lượng khối lượng. Silver Automation Instruments bán với giá thấp. đồng hồ đo lưu lượng khí tự nhiên kỹ thuật số Với thời gian giao hàng nhanh và chất lượng bền bỉ. Khí tự nhiên là một loại khí nhiên liệu, thành phần chính của khí tự nhiên là CH4 (metan), không màu, không mùi, không độc hại và không ăn mòn. Nó cũng bao gồm một lượng nhất định etan, propan và các hydrocacbon nặng, cũng như một lượng nhỏ nitơ, oxy, carbon dioxide và các hợp chất lưu hóa. Khí tự nhiên khi cháy sẽ tạo ra H2O (nước).

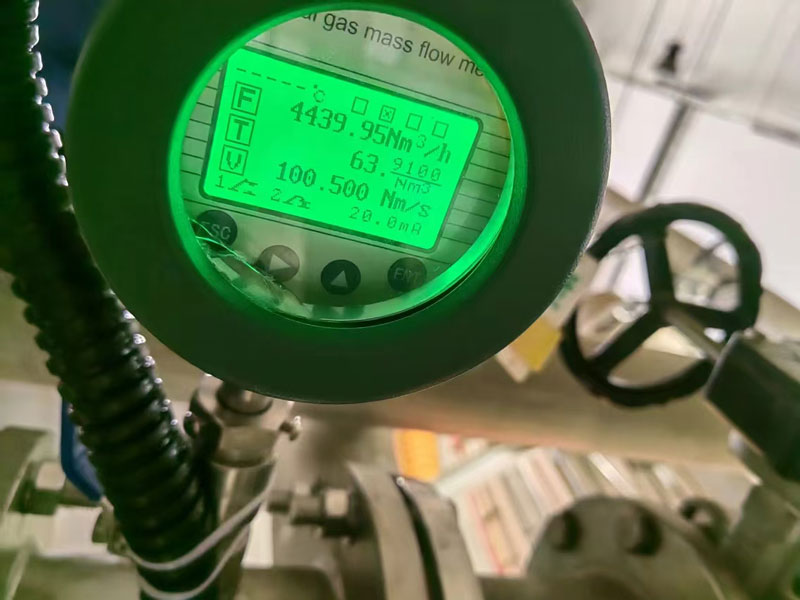

Silver cung cấp đồng hồ đo lưu lượng khí đốt tự nhiên kỹ thuật số có màn hình điện tử

Lưu lượng kế tuabin khí trong dòng để đo lưu lượng thể tích khí tự nhiên

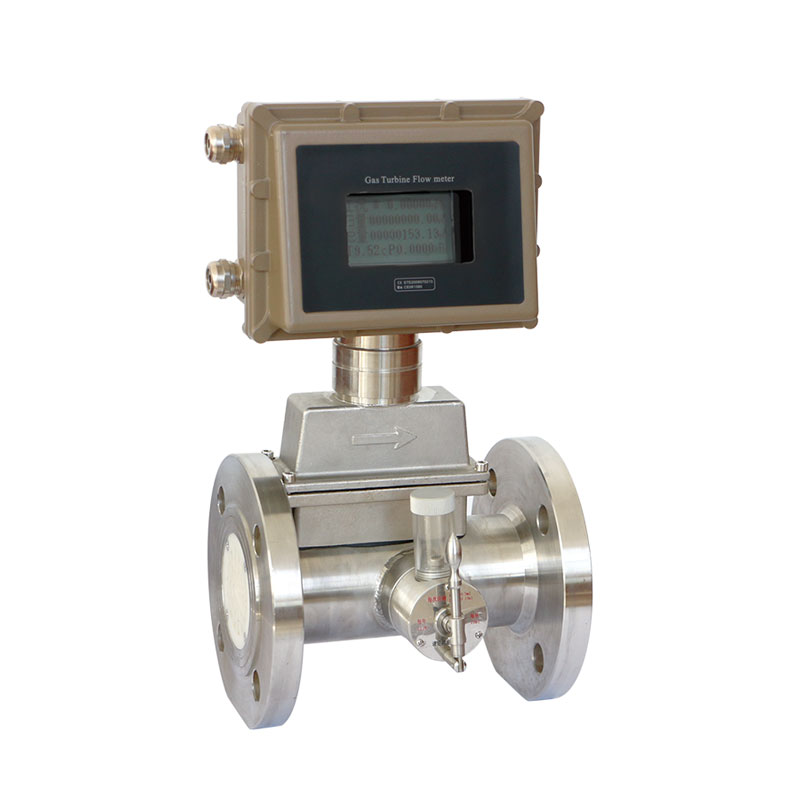

Lưu lượng kế tuabin khí cho khí đốt tự nhiên

Khi khí tự nhiên chảy qua cảm biến lưu lượng tuabin, tuabin bị buộc phải quay dưới tác dụng của lực đẩy chất lỏng, và tốc độ quay của nó tỷ lệ thuận với vận tốc dòng chảy trung bình của khí tự nhiên. Sự quay của tuabin làm thay đổi định kỳ giá trị điện trở từ của bộ chuyển đổi từ điện, và từ thông trong cuộn dây cảm biến được theo dõi. Một sự thay đổi định kỳ xảy ra, tạo ra tín hiệu xung điện định kỳ. Tín hiệu xung điện tỷ lệ thuận với lưu lượng thể tích của chất lỏng chảy qua cảm biến lưu lượng tuabin trong một phạm vi lưu lượng (số Reynolds).

Ưu điểm của đồng hồ đo lưu lượng tuabin khí trực tuyến:

✔ Độ chính xác cao: ±1%R~±1,5%R
✔ Độ lặp lại tốt, độ lặp lại ngắn hạn từ 0,05% đến 0,2%
✔ Xuất tín hiệu tần số xung để đo tổng lượng và kết nối với máy tính hoặc xuất tín hiệu 4-20mA với tốc độ dòng chảy khí tự nhiên tức thời.
✔ Không bị trôi điểm 0, khả năng chống nhiễu mạnh mẽ.
✔ Có thể thu được tín hiệu tần số cao (3~4kHz) và độ phân giải tín hiệu cao.
✔ Nhỏ gọn và nhẹ, dễ lắp đặt và bảo trì
✔ Thích hợp để đo lưu lượng khí tự nhiên áp suất cao, chẳng hạn như đồng hồ đo lưu lượng khí áp suất cao 300 psi, 600 psi hoặc 1000 psi.

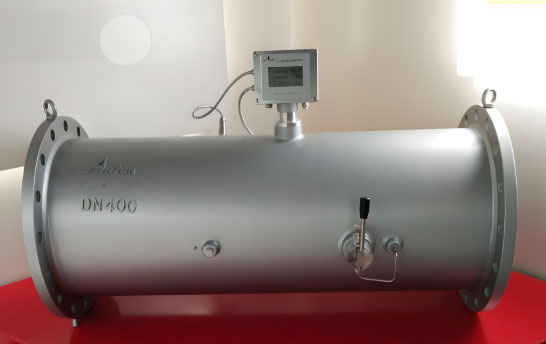

Đồng hồ đo lưu lượng tuabin thẳng hàng DN400 (16 inch)

Lưu lượng kế tuabin được sử dụng rộng rãi trong các môi chất đo sau: dầu mỏ, chất lỏng hữu cơ, chất lỏng vô cơ, khí hóa lỏng, khí và chất lỏng đông lạnh. Tuabin khí có thể được sử dụng để đo không khí, oxy, nitơ, khí, khí tự nhiên, khí hydro, khí dầu mỏ hóa lỏng, khí thải, metan, butan, clo, khí sinh học, carbon dioxide, nitơ, axetylen, phosgen, oxy, v.v.

✔ Các trạm phân phối khí đốt đô thị, hệ thống đo lường khí đốt đường ống, trạm tiếp nhiên liệu khí nén tự nhiên (CNG).

Nhược điểm của việc sử dụng đồng hồ đo lưu lượng tuabin nội tuyến cho khí đốt tự nhiên

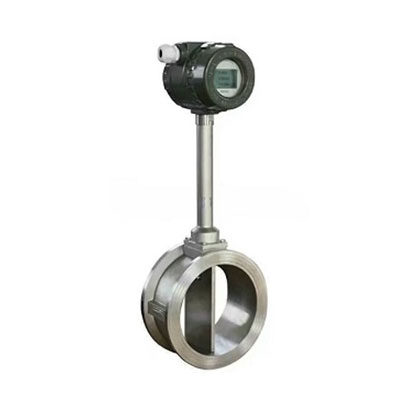

Đồng hồ đo lưu lượng xoáy hoạt động như thế nào đối với khí tự nhiên?

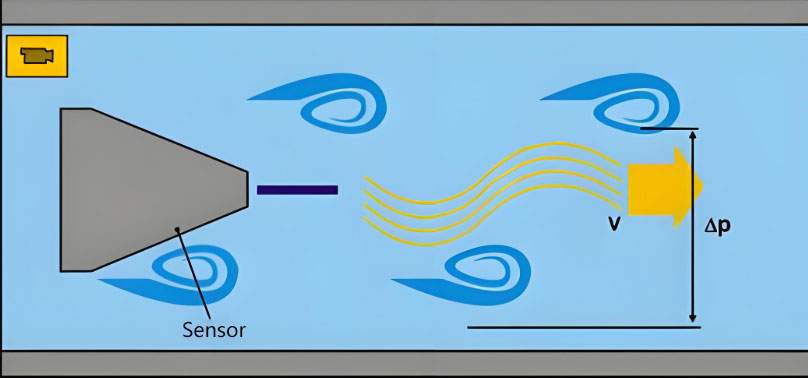

Máy đo lưu lượng xoáy đặt một vật cản hình nón, một thanh chắn không có hình dạng khí động học, trong dòng khí. Khi khí tự nhiên chảy qua, các xoáy tách ra luân phiên từ mỗi phía và tạo thành một mô hình đều đặn được gọi là chuỗi xoáy Kármán. Trong một phạm vi số Reynolds xác định, tần số tách xoáy tỷ lệ thuận với vận tốc dòng chảy. Máy đo chuyển đổi tần số này trực tiếp thành lưu lượng thể tích. Đối với khí tự nhiên, một mô hình có tích hợp bù nhiệt độ và áp suất sẽ báo cáo thể tích tiêu chuẩn theo Nm³/h.

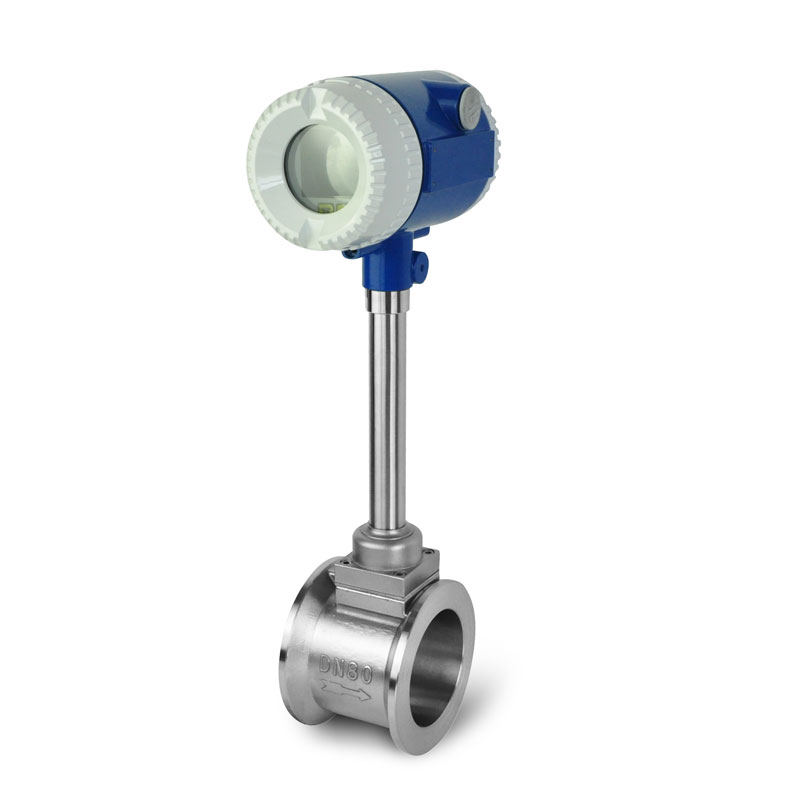

Xem Đồng hồ đo lưu lượng xoáy dòng STLU Dùng cho các ứng dụng khí, hơi nước và chất lỏng.

Ưu điểm của bộ truyền tín hiệu dòng xoáy:

Ứng dụng điển hình cho lưu lượng kế khí đốt tự nhiên loại tuabin

✔ Cấu trúc đơn giản và chắc chắn, đồng hồ đo lưu lượng khí tự nhiên kiểu xoáy có giá thành rẻ hơn so với đồng hồ đo lưu lượng khối lượng và đồng hồ đo lưu lượng tuabin.

✔ Việc bảo trì thuận tiện và dễ dàng
✔ Thích hợp cho nhiều loại chất lỏng khác nhau, chẳng hạn như chất lỏng, khí, hơi và chất lỏng hòa tan một phần.
✔ Đo khí tự nhiên với độ chính xác cao, thường là ±1%R~±2%R
✔ Phạm vi giảm âm rộng, lên đến 20:1~10:1
✔ Tín hiệu xung tần số đầu ra, thích hợp cho việc đo tổng thể và kết nối với máy tính, không bị trôi điểm 0, tùy chọn 4-20mA, RS485 MODBUS
✔ Lưu lượng kế xoáy thích hợp hơn cho các ứng dụng áp suất trung bình đến cao, đo khí tự nhiên ở áp suất cao ổn định hơn.

× Không nhạy với lưu lượng thấp: Lưu lượng nhỏ dẫn đến sai số lớn, trong khi lưu lượng kế khối nhiệt có hiệu suất tốt hơn trong việc đo khí tự nhiên ở lưu lượng nhỏ.
× Nhiễu rung động: Sự rung động của đường ống có thể dễ dàng dẫn đến tín hiệu sai.
× Cần đoạn ống thẳng (phía trước 10D, phía sau 5D): Yêu cầu không gian lắp đặt lớn.

Giám sát lò hơi khí công nghiệp, điều khiển quy trình đường ống áp suất trung bình và cao (không thanh toán giao dịch).

Ưu điểm của máy phát dòng xoáy:

Dựa trên định luật khuếch tán nhiệt, bộ phận gia nhiệt và cảm biến nhiệt độ hoạt động cùng nhau. Khi khí chảy qua, nó mang theo nhiệt, và sự chênh lệch nhiệt độ tỷ lệ thuận với lưu lượng khối lượng, từ đó đo trực tiếp lưu lượng khối lượng khí.

✔ Tùy chọn đồng hồ đo lưu lượng khối nhiệt dạng lắp đặt trực tiếp với kết nối ren, dạng wafer hoặc mặt bích.
✔ Thiết bị có thể đo trực tiếp lưu lượng khối lượng khí tự nhiên mà không cần bù trừ hay hiệu chỉnh nhiệt độ và áp suất.
✔ Đồng hồ đo lưu lượng khí nhiệt duy trì độ chính xác đo lường lâu dài
✔Có thể phát hiện khí tự nhiên ở lưu lượng thấp với tín hiệu độ nhạy cao, có thể phát hiện lưu lượng khí tự nhiên thấp đến 0,1 m/s, thích hợp cho việc phát hiện rò rỉ.
✔Tổn thất điện áp cực thấp: Các bộ phận dòng chảy không bị cản trở và tổn thất áp suất thấp, tiết kiệm năng lượng.

× Lo ngại về vết ẩm/dầu: Sự nhiễm bẩn đầu dò có thể gây ra hiện tượng sai lệch.
× Không thích hợp cho áp suất cao (thường<40 bar).
× Độ chính xác trung bình (± 1-2%): không được sử dụng để thanh toán giao dịch.

Giám sát lưu lượng nhỏ của các đường ống nhánh dẫn khí, đo lường quản lý năng lượng, điều khiển cung cấp khí cho lò hơi công nghiệp và phân phối đường ống áp suất thấp.
