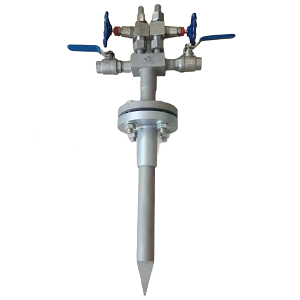

Đồng hồ đo lưu lượng Pitoba

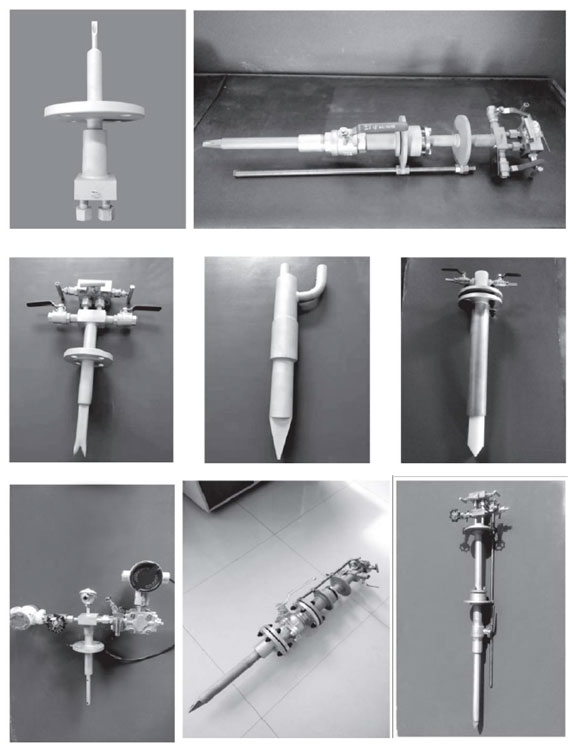

1. Tổng quan về sản phẩm

Lưu lượng kế Pitoba là lưu lượng kế ống Pitot trung bình được thiết kế để đo lưu lượng khí, hơi nước và chất lỏng một cách đáng tin cậy trong các quy trình công nghiệp.

Sản phẩm này đặc biệt thích hợp cho các môi trường khắc nghiệt, bẩn như khí thải, khí lò cốc, khí lò cao và khí than có chứa bụi, hắc ín hoặc các chất gây ô nhiễm khác.

Các phương tiện đo lường điển hình bao gồm:

• Khí: không khí (không khí sơ cấp/thứ cấp), oxy, hydro, khí khô, khí chuyển đổi, khí lò cao, khí sản xuất, khí lò cốc, khí tự nhiên, LPG, khí thải, khí quy trình hóa học, v.v.
• Hơi nước/hơi nước: hơi nước quá nhiệt, hơi nước bão hòa, hơi nước ướt, hơi nước hai chiều.
• Chất lỏng: nước, đường ống nước được đổ một phần, dầu rửa, dầu nạc, dầu nhẹ, hắc ín, dầu nặng, dầu thô, chất lỏng ăn mòn, parafin và chất lỏng xử lý.

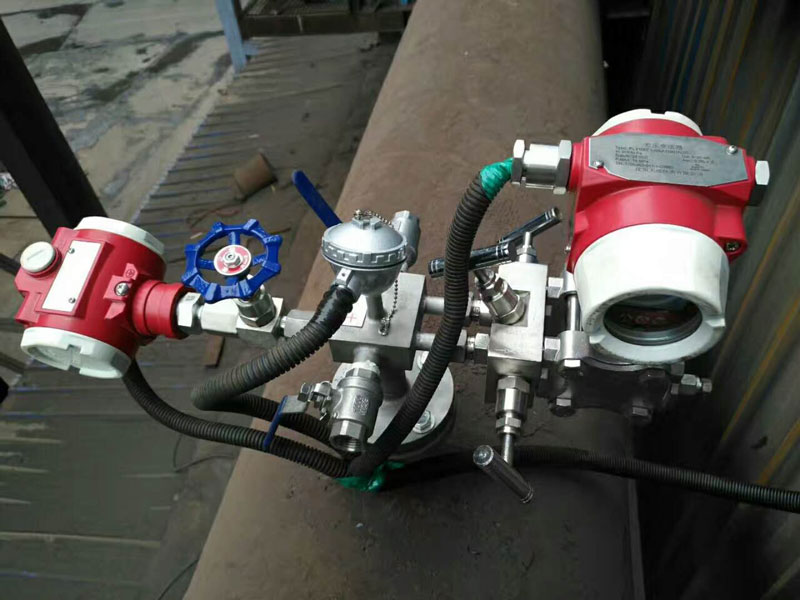

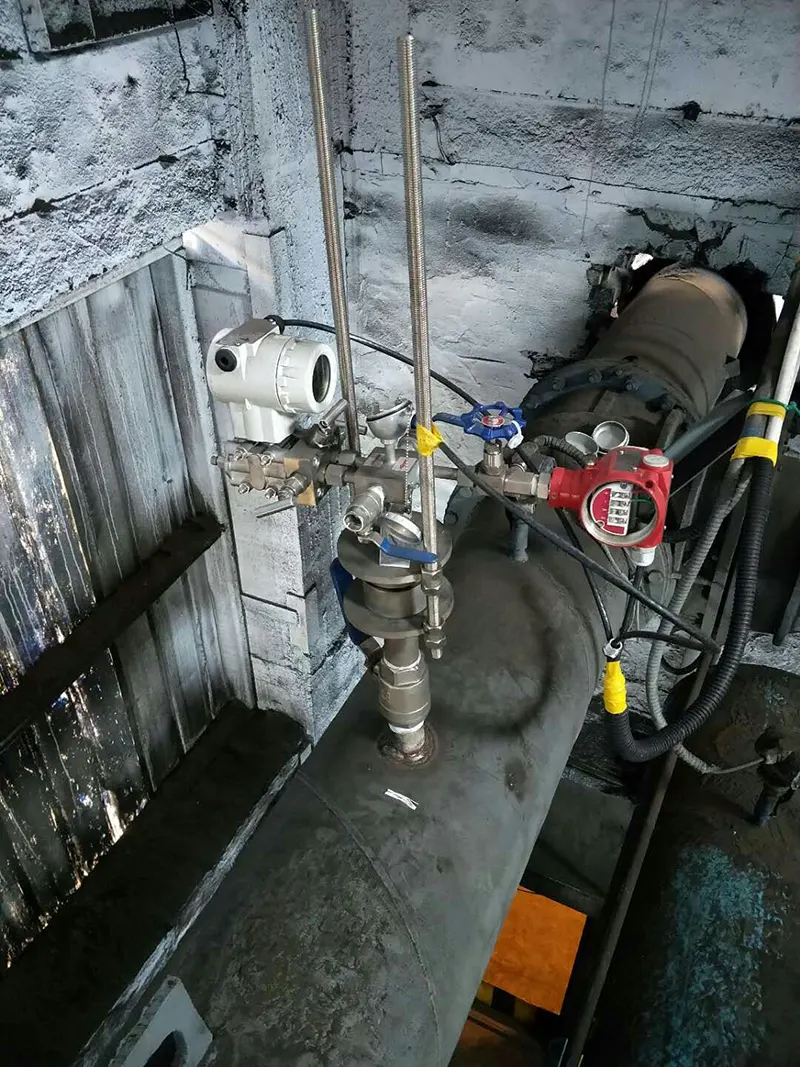

2. Tại sao nên sử dụng đồng hồ đo lưu lượng Pitoba

Hoạt động công nghiệp lâu dài đã chứng minh Đồng hồ đo lưu lượng Pitoba giải quyết được những thách thức mà đồng hồ đo lưu lượng thông thường khó có thể đáp ứng:

1. Chống tắc nghẽn và mài mòn khi đo tốc độ không khí chính và thể tích không khí trong ngành điện.
2. Xử lý phép đo hơi nước chính ở nhiệt độ cao, áp suất cao và tốc độ cao.
3. Giảm thiểu vấn đề bám bẩn khi đo nhiều loại khí công nghiệp khác nhau.
4. Hoạt động trong cả đường ống có đường kính rất nhỏ và rất lớn (20 mm đến 8000 mm) và trong điều kiện lưu lượng thấp.
5. Hỗ trợ lắp đặt vòi nước nóng/áp suất mà không cần tắt máy.
6. Cho phép vệ sinh và nạo vét trực tuyến mà không cần dừng sản xuất.
7. Có thể sử dụng trên các mặt cắt đường ống không chuẩn (hình vuông, hình chữ nhật, hình thoi, hình thang, hình elip, hình tam giác, v.v.).
8. Hỗ trợ hiệu chuẩn và xác minh bằng nhiều thiết bị kiểm tra.
9. Có khả năng đo các chất có độ nhớt cao như dầu thô, hắc ín và dầu nặng.
10. Vẫn có thể đo được những chỗ mà đường ống chạy thẳng không đủ.

3. Nguyên lý hoạt động (Công nghệ ống Pitot)

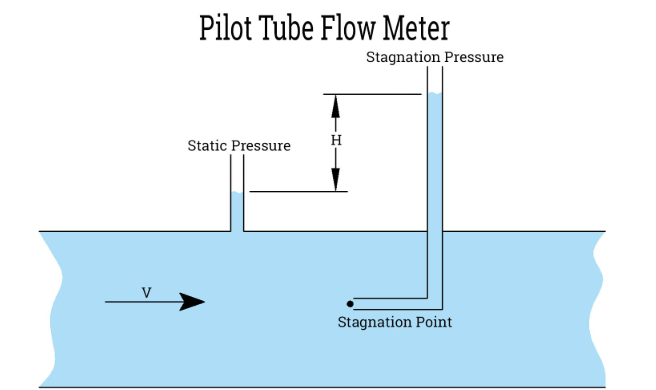

Nguyên lý hoạt động của Pitot-Bar dựa trên ống Pitot.

Lưu lượng kế Pitoba là lưu lượng kế ống Pitot trung bình. Đây là lưu lượng kế chênh lệch áp suất được thiết kế theo tiêu chuẩn ISO 3966 (Đo lưu lượng chất lỏng trong ống dẫn kín — Phương pháp diện tích vận tốc sử dụng ống áp suất tĩnh Pitot).

Cách thức hoạt động:

1. Cảm biến (thanh Pitot) được lắp vào giữa đường ống.
2. Cổng áp suất tổng trên đầu dò hướng trực tiếp vào dòng chảy.
3. Cảm biến đo hai áp suất tại cùng một vị trí:
   • Tổng áp suất (đình trệ)
   • Áp suất tĩnh
4. Chênh lệch giữa áp suất tổng và áp suất tĩnh là áp suất động của chất lỏng. Chênh lệch áp suất này liên quan trực tiếp đến vận tốc dòng chảy tại điểm đó.
5. Đồng hồ đo sử dụng cấu trúc Pitot trung bình để thiết lập mối quan hệ hiệu chuẩn giữa chênh lệch áp suất đo được và vận tốc dòng chảy trung bình của mặt cắt ngang đường ống.
6. Lưu lượng sau đó được tính toán từ:
   • vận tốc dòng chảy trung bình và
   • diện tích mặt cắt ngang bên trong hiệu dụng của ống.

Các tín hiệu này được gửi đến máy tính lưu lượng hoặc hệ thống DCS. Hệ thống thực hiện bù nhiệt độ và áp suất và cung cấp:

• chênh lệch áp suất
• áp suất tĩnh
• nhiệt độ
• lưu lượng tức thời
• lưu lượng tổng hợp
• vận tốc
• nhiệt/năng lượng (cho hơi nước)

Nguyên lý hoạt động dựa trên ống Pitot này đã được hoàn thiện và tin cậy trong ngành hàng không vũ trụ. Ống Pitot được sử dụng rộng rãi trong thử nghiệm đường hầm gió, thử nghiệm khí động học động cơ máy bay, và thậm chí làm đầu dò tốc độ không khí trên máy bay.

4. Đặc điểm hiệu suất

1. Tiết kiệm năng lượng / gần như không mất áp suất
   Đầu dò Pitoba thường được làm bằng thép không gỉ với đường kính dưới ~30 mm, do đó hạn chế tối đa sự tắc nghẽn trong đường ống. So với các tấm tiết lưu truyền thống và các bộ phận điều tiết khác, tổn thất áp suất cực kỳ thấp, giúp giảm chi phí vận hành.
2. Khả năng chịu nhiệt độ cao và áp suất cao
   Đầu dò được làm bằng thép không gỉ 304/316 hoặc hợp kim đặc biệt tùy thuộc vào môi trường. Nó có thể hoạt động ở nhiệt độ lên đến 650 °C trong cấu hình tiêu chuẩn và lên đến 800 °C hoặc cao hơn với thiết kế đặc biệt (lớp phủ gốm như Al₂O₃). Áp suất tiêu chuẩn lên đến 25 MPa và có thể lên đến 32 MPa cho các ứng dụng đặc biệt.
3. Độ tin cậy cao trong dịch vụ bẩn
   Các kênh áp suất bên trong được thiết kế sao cho môi trường bên trong gần như tĩnh, và các hạt hoặc nhựa đường khó bị cuốn vào bên trong. Điều này giúp duy trì độ chính xác trong thời gian dài ngay cả trong khí bụi, chứa nhựa đường như khí thải.
4. Cài đặt dễ dàng
   Việc lắp đặt chỉ cần khoan/khắc nóng đường ống và lắp đầu dò vào đường tâm. Lưu lượng kế có thể được hàn hoặc lắp bích tại chỗ. Trong nhiều trường hợp, có thể lắp đặt bằng phương pháp áp suất (khắc nóng).
5. Bảo trì thấp
   Bản thân bộ phận đo chính (đầu dò) thường không cần bảo trì định kỳ. Chỉ cần hiệu chuẩn định kỳ về zero/span của bộ truyền áp suất vi sai và xác minh tín hiệu analog đến thiết bị phụ.
6. Phạm vi đo lường rộng
   • Lưu lượng khí ≥ ~6 m/s
   • Dòng chảy chất lỏng ≥ ~0,5 m/s
     Điều này làm cho nó phù hợp với cả đường ống có lưu lượng thấp và đường kính lớn. Nó có thể được sử dụng cho khí, hơi nước và chất lỏng, bao gồm nhựa đường, dầu thô, dầu nặng và dung dịch hóa chất.
7. Hình dạng ống mềm
   Không giống như nhiều lưu lượng kế nội tuyến yêu cầu ống tròn và đường ống thẳng dài, công nghệ này có thể được áp dụng cho các đường ống có tiết diện tròn, elip, vuông, chữ nhật, tam giác, hình thang và các dạng khác. Nó cũng chịu được các điều kiện đường ống thẳng ngắn hơn.
8. Thiết bị phụ trợ thông minh
   Lưu lượng kế Pitoba có thể được ghép nối với bộ truyền/tích hợp thông minh để hiển thị kỹ thuật số tại chỗ và liên lạc từ xa (đến DCS/SCADA của nhà máy) nhằm hỗ trợ giám sát tập trung.
9. Khả năng phục vụ trực tuyến
   Đối với các điểm đo không thể tắt, đầu dò có thể được lắp đặt, làm sạch hoặc nạo vét trực tuyến, ngay cả đối với môi trường có mức độ ô nhiễm cao.

5. Thông số kỹ thuật

6. Tóm tắt

Lưu lượng kế Pitoba là lưu lượng kế ống Pitot tính trung bình theo tiêu chuẩn ISO 3966 có khả năng ứng dụng cực kỳ rộng rãi: khí, hơi nước hoặc chất lỏng; sạch hay bẩn; nhiệt độ thấp hay cao; áp suất thấp hay cao; kích thước ống nhỏ hay cực lớn.

Thiết bị này kết hợp khả năng giảm áp suất thấp, lắp đặt đơn giản, khả năng bảo trì trực tuyến và bù thông minh (áp suất + nhiệt độ) để mang lại phép đo lưu lượng ổn định và chính xác trong môi trường công nghiệp khắt khe.
