Tổng quan về lưu lượng kế tuabin

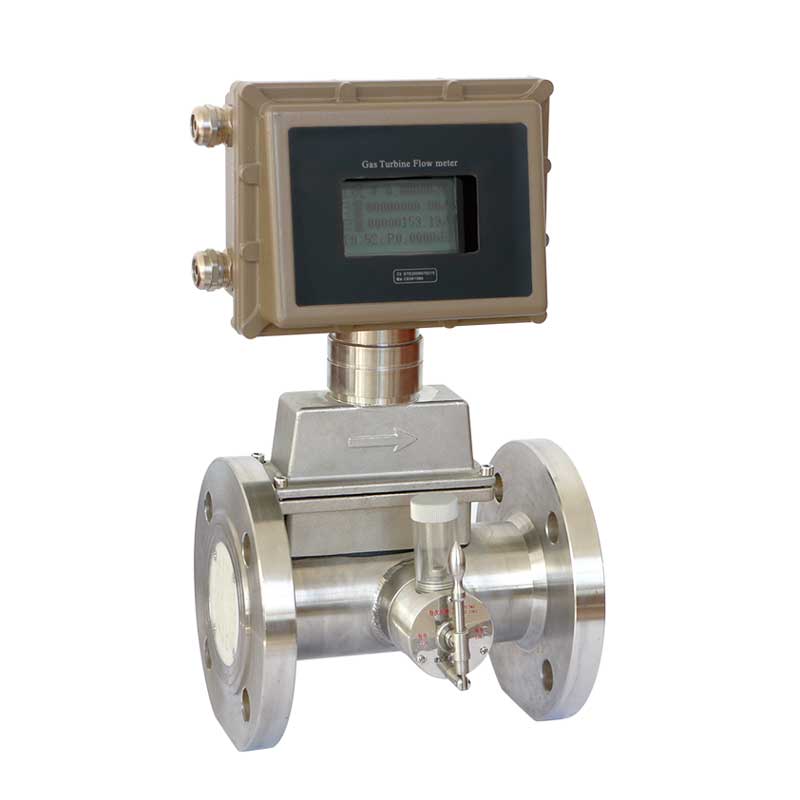

Đồng hồ đo lưu lượng tuabin dùng để đo lưu lượng nước, dầu diesel, dầu, khí tự nhiên, không khí, N2, LPG, khí trơ, CO2.
Lưu lượng kế tuabin là một loại cảm biến lưu lượng vận tốc. Khi chất lỏng đo được chảy qua cảm biến tuabin, cánh quạt quay dưới tác động của chất lỏng và tốc độ của nó tỷ lệ thuận với vận tốc dòng chảy trung bình của đường ống, đây là lưu lượng kế thể tích để phát hiện lưu lượng khí chất lỏng.
Ứng dụng của đồng hồ đo lưu lượng tuabin là gì?
Chúng đặc biệt thích hợp để đo lưu lượng chất lỏng có độ nhớt thấp và độ nhớt trung bình, chất lỏng phải sạch, không có tạp chất và các hạt như nước (đồng hồ đo lưu lượng nước tuabin), nhũ tương, cồn etylic, dầu nhẹ, dầu diesel, dầu nhiên liệu, dầu cọ, dầu dừa, dầu thực vật, dầu mỏ, chất lỏng đông lạnh, khí LPG, khí propan, có thể được sử dụng làm đồng hồ đo lưu lượng khí kỹ thuật số.

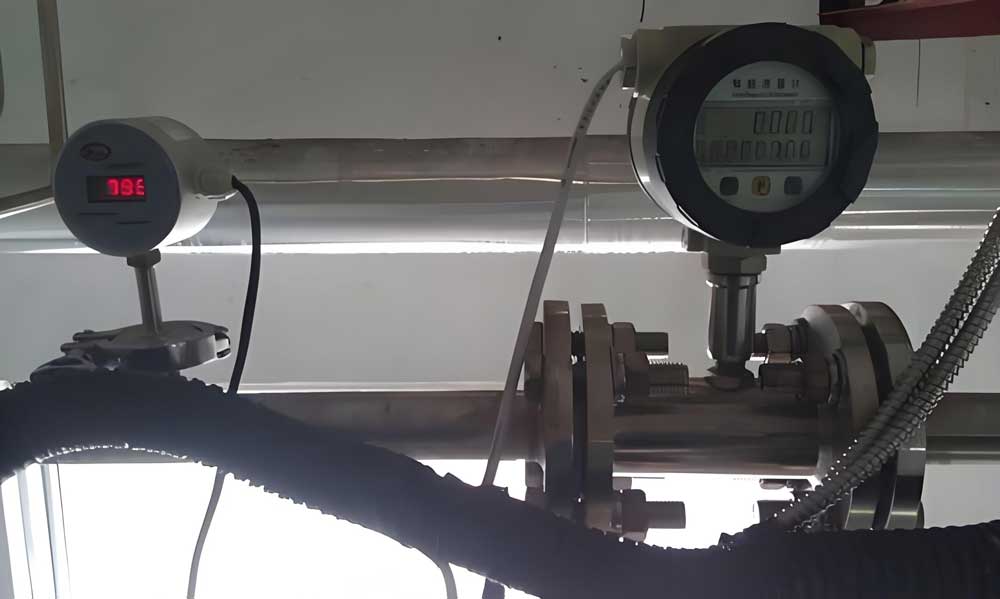

Lưu lượng kế tuabin đang đo lưu lượng nước mềm
Tính năng của lưu lượng kế tuabin kỹ thuật số
Đồng hồ đo tuabin có độ chính xác cao, khả năng lặp lại tốt, tổn thất áp suất thấp
Có thể chế tạo thành lưu lượng kế áp suất cao, lưu lượng kế nhiệt độ cao và lưu lượng kế thấp
Phạm vi lưu lượng rộng
Cấu trúc đơn giản và dễ dàng tháo rời và lắp ráp
Thông số kỹ thuật của lưu lượng kế tuabin kỹ thuật số
- Kích thước cảm biến lưu lượng tuabin nội tuyến: 4mm (1/6 inch)-200mm (8 inch), thường yêu cầu đồng hồ đo lưu lượng tuabin 1 inch, đồng hồ đo lưu lượng tuabin 2”, đồng hồ đo lưu lượng tuabin 3” & 4 inch.
|
Diameter
|
Standard Flow
(m3/h)
|
Extended Flow
(m3/h)
|
Start Flow
(m3/h)
|
Max Pressure Loss
(Kpa)
|
|
(mm)
|
(in.)
|
|
4
|
0.15
|
0.04 to 0.25
|
0.04 to 0.4
|
0.02
|
120
|
|
6
|
0.25
|
0.1 to 0.6
|
0.06 to 0.6
|
0.05
|
80
|
|
10
|
0.4
|
0.2 to 1.2
|
0.15 to 1.5
|
0.07
|
50
|
|
15
|
0.5
|
0.6 to 3.6
|
0.5 to 5
|
0.35
|
35
|
|
20
|
0.75
|
0.8 to 8
|
0.45 to 9
|
0.3
|
35
|
|
25
|
1
|
1 to 10
|
0.5 to 10
|
0.4
|
35
|
|
32
|
1.25
|
1.5 to 15
|
0.8 to 15
|
0.6
|
35
|
|
40
|
1.5
|
2 to 20
|
1 to 20
|
0.6
|
35
|
|
50
|
2
|
4 to 40
|
2 to 40
|
1
|
35
|
|
65
|
2.5
|
7 to 70
|
5 to 70
|
4
|
25
|
|
80
|
3
|
10 to 100
|
7 to 100
|
5
|
25
|
|
100
|
4
|
20 to 200
|
10 to 200
|
8
|
25
|
|
125
|
5
|
25 to 250
|
13 to 250
|
10
|
25
|
|
150
|
6
|
30 to 300
|
15 to 300
|
12
|
25
|
|
200
|
8
|
80 to 800
|
40 to 800
|
20
|
25
|
|
Accuracy
|
0.5 %
|
1.0%
|
---
|
---
|
- Độ chính xác của lưu lượng kế tuabin chất lỏng: 0,5%

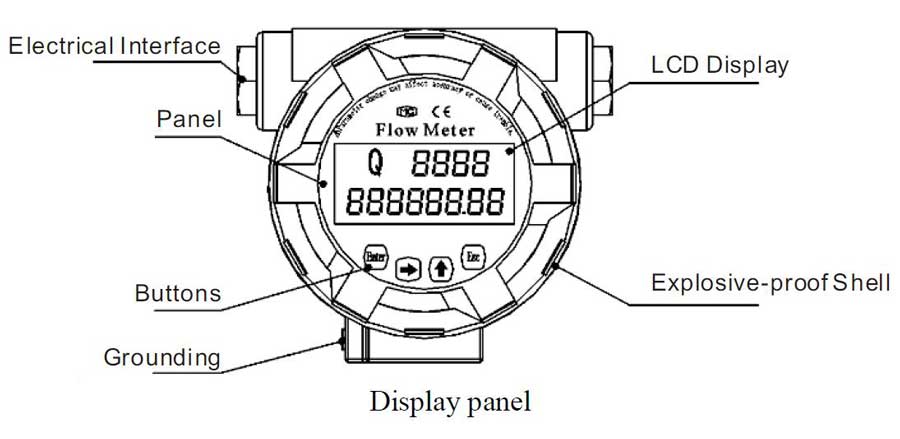

- Đồng hồ đo lưu lượng tuabin có màn hình hiển thị kỹ thuật số
- Đồng hồ đo lưu lượng bằng thép không gỉ
- Lưu lượng kế tuabin nhiệt độ cao có thể được thực hiện ở mức 150°C
- Đồng hồ đo lưu lượng tuabin kỹ thuật số với 4-20mA, xung, tần số, giao thức RS 485 hoặc Hart, phù hợp với PLC, DCS và các hệ thống điều khiển máy tính khác
- Nguồn điện 24V DC hoặc lưu lượng kế tuabin chạy bằng pin

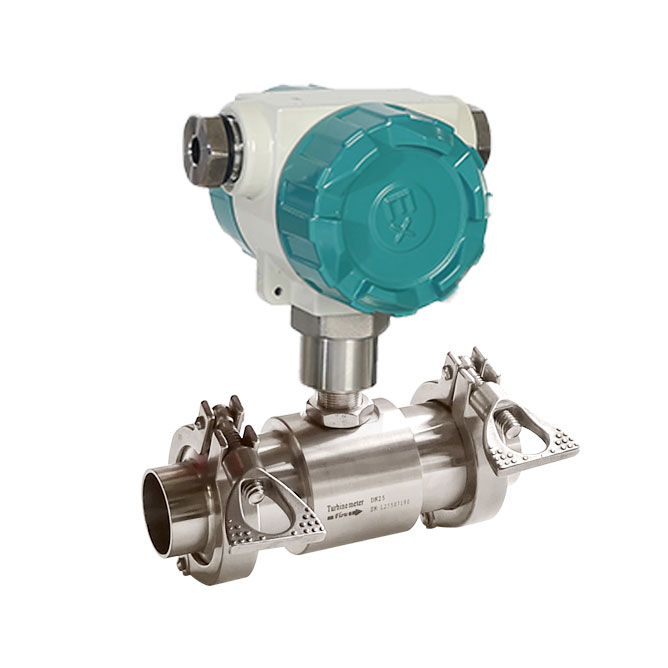

- Có thể chế tạo thành nhiều loại mặt bích khác nhau, chẳng hạn như tiêu chuẩn JIS 10K, ANSI 150LB, 300LB, DIN PN16,PN40,PN64 hoặc có thể chế tạo thành ren 1/2”NPT, BSP, tùy chọn với kết nối ba kẹp, được sử dụng làm lưu lượng kế vệ sinh
- Giá lưu lượng kế tuabin thấp, mua trực tiếp từ nhà sản xuất lưu lượng kế tuabin Trung Quốc
Các loại lưu lượng kế tuabin:
Dùng cho nước, dầu diesel, cồn, nhiên liệu sạch và chất lỏng có độ nhớt thấp.

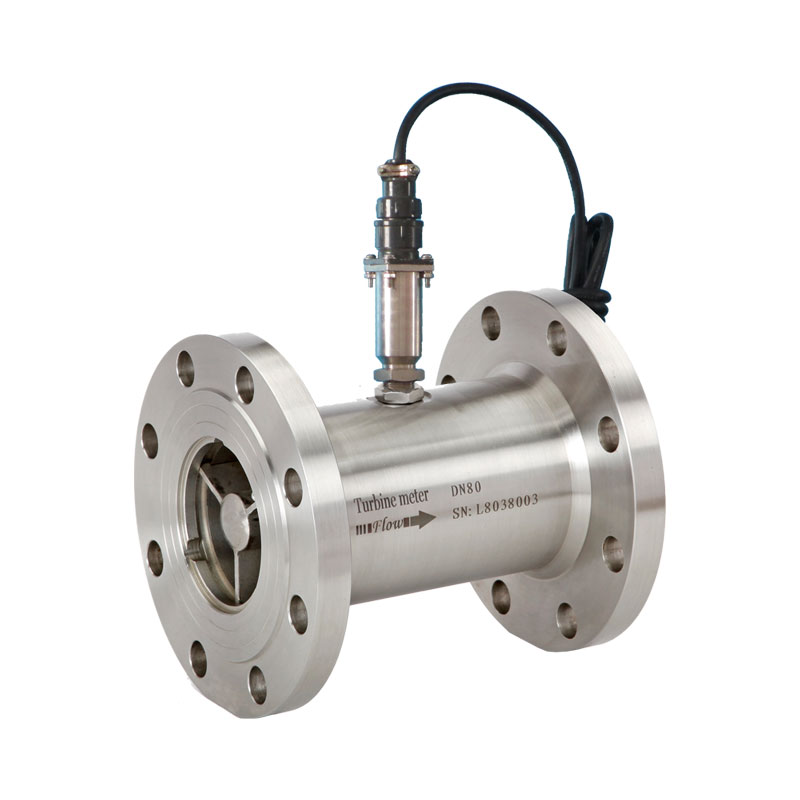

Cảm biến lưu lượng kỹ thuật số giá rẻ
Xung đầu ra
Không hiển thị
Phản ứng nhanh khi định lượng

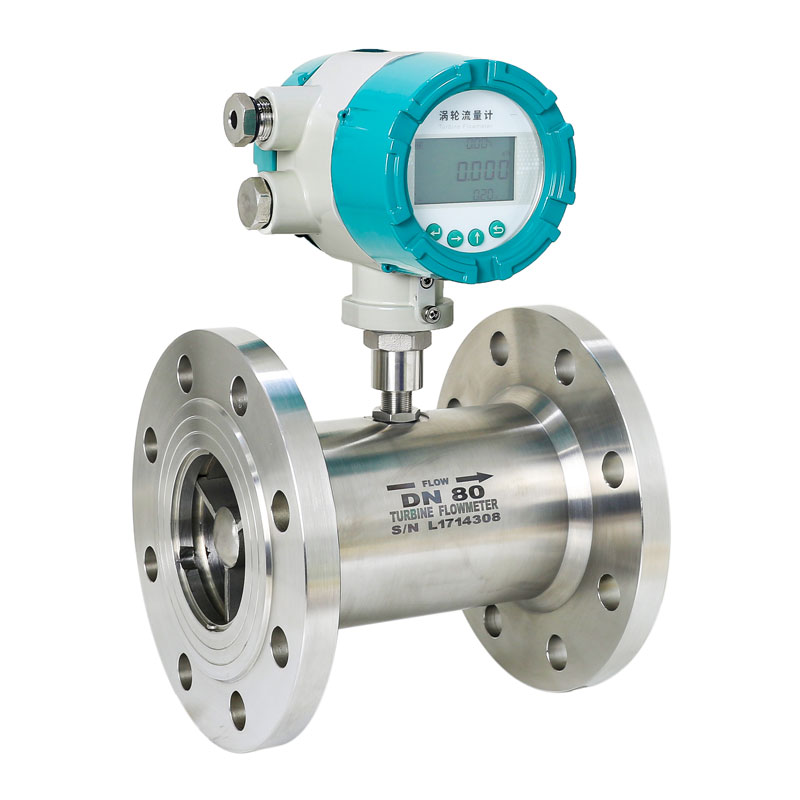

Dùng cho chất lỏng sạch, có độ nhớt thấp như nước, nhiên liệu, hóa chất, dung môi và dầu nhẹ.
