Năm loại lưu lượng kế


Đo lưu lượng là một bước quan trọng, đặc biệt khi làm việc trong các nhà máy công nghiệp lớn vì nó có thể cho biết lợi nhuận hoặc thua lỗ của một doanh nghiệp. Để đo lưu lượng, theo khối lượng hoặc thể tích, một thiết bị gọi là lưu lượng kế được sử dụng. Thiết bị này hoạt động bằng cách đo lượng chất lỏng chảy qua đường ống.

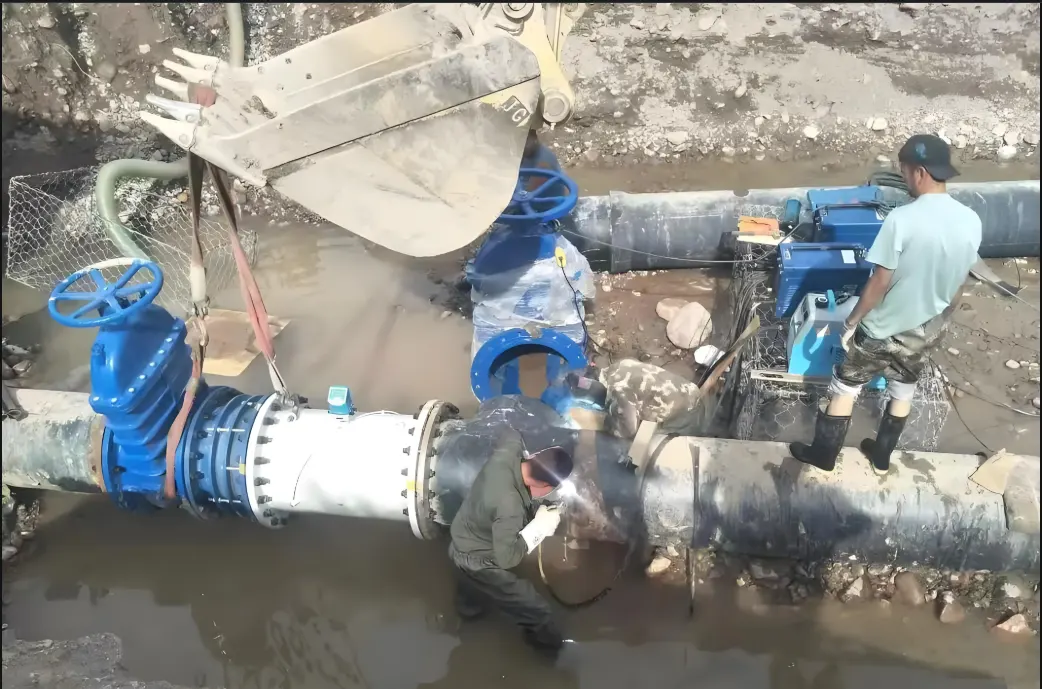

Flow meter installation
Lưu lượng kế là một thiết bị đo lượng chất lỏng đi qua đường ống

Chức năng của lưu lượng kế là gì?

Lưu lượng kế được sử dụng trong nhiều ứng dụng khác nhau để đo lưu lượng khối lượng hoặc thể tích. Công dụng cụ thể của đồng hồ quyết định khả năng và kiểu dáng của nó. Cả chất lỏng và chất khí đều được đo bằng lưu lượng khối lượng hoặc thể tích vì cả hai đều liên quan đến mật độ của vật liệu. Trong phương trình m = Q xp, Q là lưu lượng thể tích trong khi khối lượng là m.
Volume or mass flow measurement

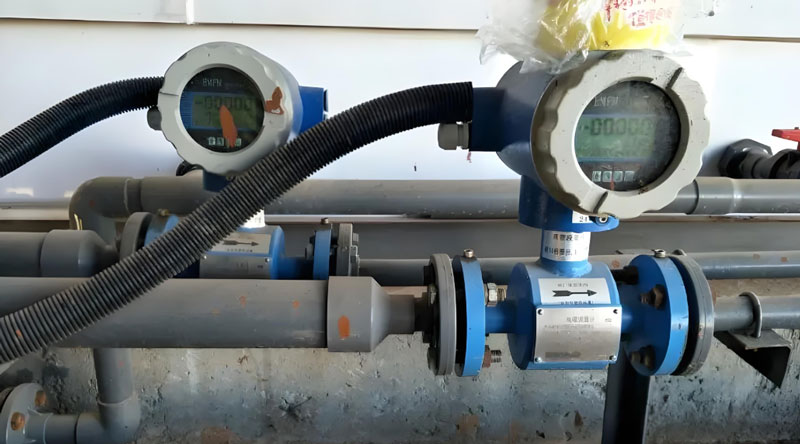

Đo lưu lượng thể tích hoặc khối lượng bằng lưu lượng kế

Năm loại lưu lượng kế khác nhau

Có nhiều loại lưu lượng kế khác nhau, tùy thuộc vào mục đích sử dụng, thiết kế, vật liệu và loại chất lỏng của lưu lượng kế. Tuy nhiên, có năm loại lưu lượng kế chính, bao gồm:

1) Đồng hồ đo lưu lượng chênh lệch áp suất

Các đồng hồ đo áp suất này đo chênh lệch áp suất khi lưu lượng chất lỏng liên hệ trực tiếp với căn bậc hai của chênh lệch áp suất được tạo ra. Chúng cũng có cả thành phần chính và phụ. Thành phần chính tạo ra sự thay đổi động năng tổng thể bằng cách sử dụng ống dẫn, tấm lỗ, lưu lượng kế cân bằng , vòi phun lưu lượng hoặc một số lưu lượng kế Venturi. Sau đó, thành phần phụ đo chênh lệch áp suất để đưa ra tín hiệu. Các loại đồng hồ đo áp suất này chiếm khoảng 20% tổng số đồng hồ đo lưu lượng, phổ biến nhất trong ngành công nghiệp khí/dầu. Các ngành công nghiệp khác sử dụng đồng hồ đo lưu lượng chênh lệch áp suất bao gồm đồ uống, dược phẩm, giấy, khai thác mỏ, HVAC và các công ty ứng dụng hóa chất.

2) Đồng hồ đo lưu lượng dịch chuyển tích cực (PD)

Oval gear flow meter

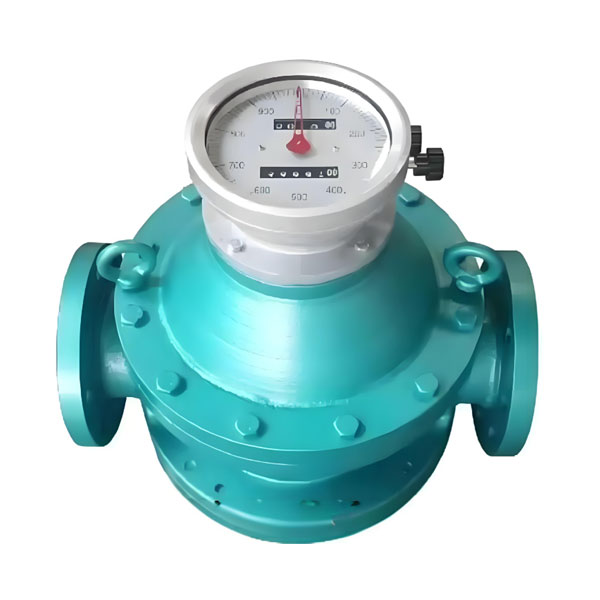

Lưu lượng kế bánh răng hình bầu dục là một loại lưu lượng kế dịch chuyển tích cực

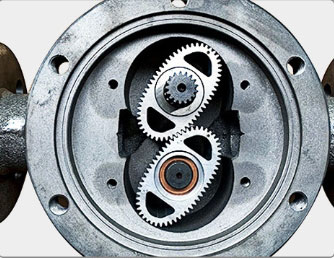

Đồng hồ đo PD đo thể tích trong một khu vực chứa đầy chất lỏng, đẩy chất lỏng về phía trước, sau đó đổ đầy lại. Điều này tính toán lượng chất lỏng đã được chuyển giao. Thay vì các đồng hồ đo khác đo một yếu tố khác và sau đó chuyển đổi các con số thành lưu lượng, các đồng hồ đo này đo lưu lượng thực tế của chất lỏng trong đồng hồ đo. Ở đây, đầu ra liên quan trực tiếp đến thể tích chất lỏng đi qua đồng hồ đo lưu lượng. Các loại đồng hồ đo PD bao gồm đồng hồ đo lưu lượng bánh răng hình bầu dục , đồng hồ đo loại cánh quạt quay, đồng hồ đo piston, đồng hồ đo đĩa lắc và các loại khác. Đây là những loại đồng hồ đo lưu lượng chính xác nhất, thường được sử dụng để chuyển chất lỏng và dầu như thủy lực hoặc xăng. Chúng cũng được sử dụng trong nhà cho các ứng dụng khí hoặc nước.

Lưu lượng kế dịch chuyển tích cực

Ưu điểm của việc sử dụng lưu lượng kế dịch chuyển tích cực
Lưu lượng kế có độ chính xác cao, lưu lượng kế PD đo trực tiếp thể tích chất lỏng cố định thông qua các phương tiện cơ học, do đó độ chính xác rất cao, độ chính xác có thể đạt tới 0,2% ~ 0,5%

Không nhạy cảm với sự thay đổi độ nhớt: Không giống như lưu lượng kế tuabin hay lưu lượng kế xoáy, độ chính xác của lưu lượng kế thể tích tương đối ít bị ảnh hưởng bởi sự thay đổi độ nhớt của chất lỏng. Lưu lượng kế thể tích đặc biệt thích hợp để đo các chất lỏng có độ nhớt cao như dầu nặng, dầu bôi trơn, xi-rô, nhựa, nhựa đường , polyme nóng chảy, v.v. Trong những ứng dụng này, độ chính xác của các loại lưu lượng kế khác sẽ giảm đáng kể.

Rất phổ biến trong những trường hợp cần đo lường độ chính xác cao để bàn giao thương mại (như dầu, khí hóa lỏng, nguyên liệu thô hóa học).

Hiệu suất đo lưu lượng thấp tuyệt vời:
Do nguyên lý đo lường dựa trên sự dịch chuyển thực tế của chất lỏng, lưu lượng kế dịch chuyển dương có thể duy trì độ chính xác cao ngay cả ở lưu lượng rất thấp. Chúng có độ nhạy thấp với vận tốc dòng chảy chất lỏng. Rất phù hợp để đo lưu lượng nhỏ hoặc lưu lượng không liên tục.

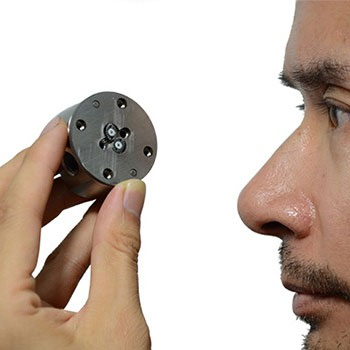

Lưu lượng kế đo lưu lượng nhỏ
Yêu cầu thấp đối với các đoạn ống thẳng:
Nguyên lý đo lường của nó ít bị ảnh hưởng bởi sự phân bố vận tốc chất lỏng, do đó thường không yêu cầu các đoạn ống thẳng dài ở thượng lưu và hạ lưu như lưu lượng kế tuabin hoặc lưu lượng kế từ tính để ổn định trường dòng chảy. Điều này giúp chúng có lợi thế hơn trong những trường hợp không gian lắp đặt hạn chế.

Hạn chế của lưu lượng kế dịch chuyển tích cực
× Mất áp suất: Do cần có chất lỏng để đẩy các bộ phận chuyển động bên trong (bánh răng, rôto, piston, v.v.) nên sẽ tạo ra một lượng tổn thất áp suất nhất định, thường cao hơn so với lưu lượng kế điện từ hoặc lưu lượng kế siêu âm .

× Yêu cầu về độ sạch: Đối với các loại có khe hở chính xác như bánh răng elip và piston quay, các hạt rắn hoặc tạp chất trong chất lỏng có thể gây mài mòn, kẹt hoặc giảm độ chính xác. Cần lắp đặt bộ lọc.

× Yêu cầu bảo trì: Có những bộ phận chuyển động bên trong có thể bị hao mòn sau thời gian dài hoạt động, đòi hỏi phải bảo trì, hiệu chuẩn thường xuyên và có thể thay thế các bộ phận (như ổ trục và phớt trục).

× Rung và xung động: Các bộ phận chuyển động cơ học có thể tạo ra rung động hoặc tiếng ồn, và xung động của chất lỏng cũng có thể ảnh hưởng đến hiệu suất và tuổi thọ của chúng.

× Không phù hợp với đường kính ống lớn và lưu lượng lớn: Do kích thước và độ bền của cấu trúc cơ học, nó thường không phù hợp với đường kính ống và lưu lượng rất lớn; kích thước tối đa cho độ dịch chuyển tích cực là khoảng 10 inch.
10 inches positive displacement flow meter

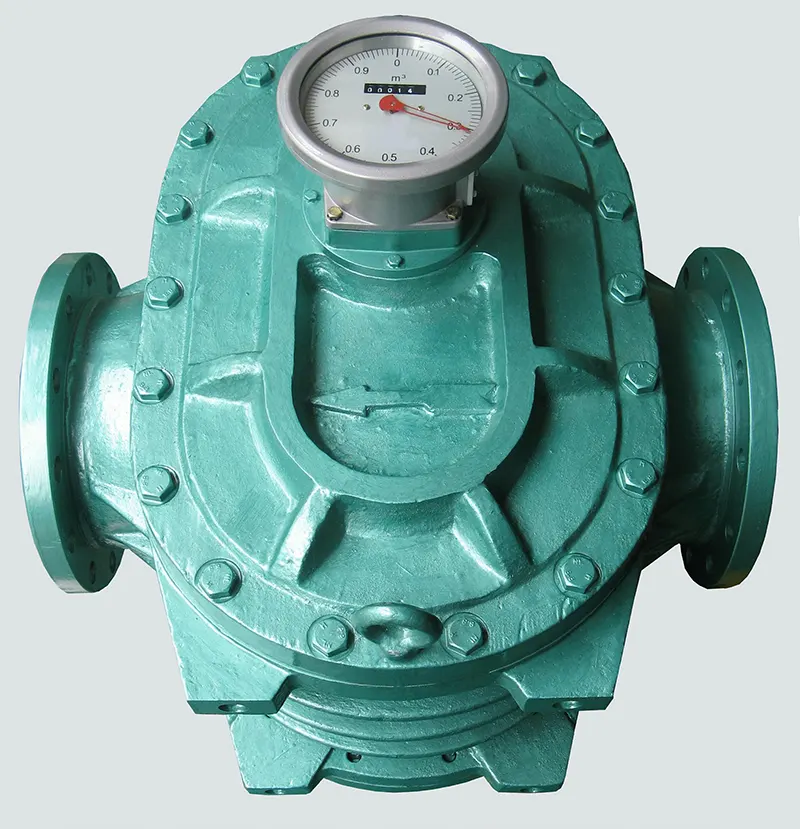

Lưu lượng kế dịch chuyển tích cực 10 inch


3) Đồng hồ đo lưu lượng vận tốc

Các lưu lượng kế này đo vận tốc của dòng chất lỏng để xác định lưu lượng thể tích. Chúng kém nhạy hơn nếu và khi số Reynold của một chất lỏng nhất định lớn hơn 10.000. Các loại lưu lượng kế này bao gồm lưu lượng kế bánh guồng, lưu lượng kế tuabin, lưu lượng kế kiểu xoáy, lưu lượng kế siêu âm/siêu âm và lưu lượng kế điện từ .

Lưu lượng kế loại vận tốc - Lưu lượng kế tuabin

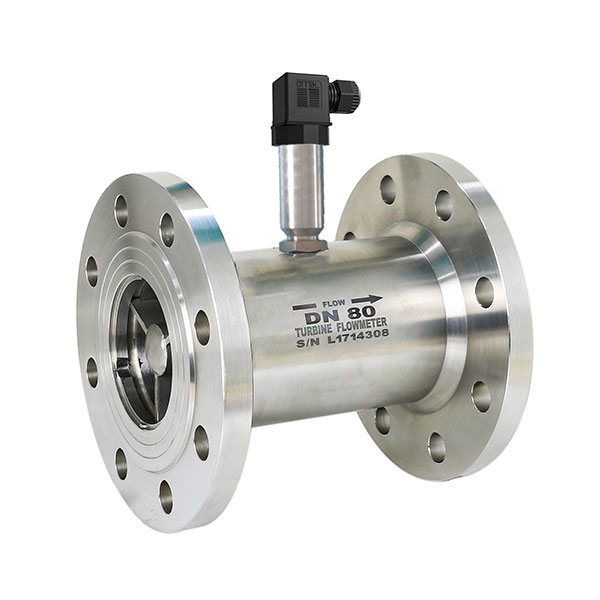

 turbine flowmeter

Lưu lượng kế tuabin sử dụng chất lỏng để dẫn động tuabin quay, và tốc độ của nó tỷ lệ thuận với lưu lượng. Lưỡi dao quay cắt cuộn cảm ứng từ để tạo ra tín hiệu xung, tín hiệu này được chuyển đổi để thu được lưu lượng.

Lợi thế:
✅ Độ chính xác cao (± 0,5%), tỷ lệ phạm vi rộng (10:1)
✅ Phản hồi nhanh (mức mili giây), phù hợp với dòng chảy dao động
✅ Cấu trúc nhỏ gọn với tổn thất áp suất tối thiểu
✅ Đồng hồ đo lưu lượng giá rẻ

Nhược điểm:
× Vòng bi dễ bị hao mòn (cần bảo dưỡng thường xuyên)
× Yêu cầu cao về độ sạch của môi trường (các hạt rắn có thể làm kẹt lưỡi dao)
× Bị ảnh hưởng rất nhiều bởi độ nhớt (độ chính xác của chất lỏng có độ nhớt cao giảm)

Ứng dụng điển hình:
Ngành công nghiệp dầu mỏ/hóa chất: Đo lường dầu thành phẩm và khí hóa lỏng, dầu diesel, dầu hỏa
Xử lý nước: giám sát nước máy lưu lượng lớn, nước sạch, nước uống
Năng lượng: đo lường tại các trạm điều tiết áp suất khí thiên nhiên
Y học: Kiểm soát việc chiết rót chất lỏng sạch.dung môi
Các tình huống áp dụng: môi trường sạch, độ nhớt thấp (<10cP), dòng chảy ổn định; Cấm sử dụng cho chất lỏng chứa tạp chất và chất ăn mòn

Lưu lượng kế loại vận tốc - lưu lượng kế từ

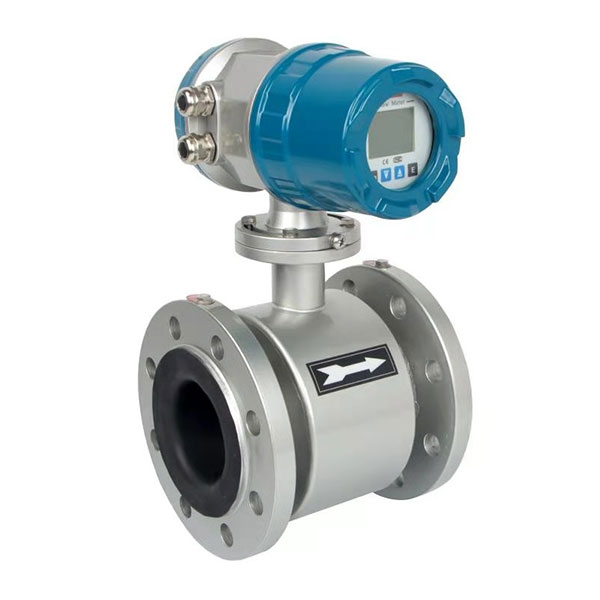

electromagnetic flowmeter

Nguyên lý của lưu lượng kế điện từ : Dựa trên định luật cảm ứng điện từ Faraday, chất lỏng dẫn điện cắt đường cảm ứng từ để tạo ra suất điện động cảm ứng (E=BDv), suất điện động này tỷ lệ thuận với lưu lượng và lưu lượng được tính bằng cách phát hiện điện cực.

Lợi thế:
✅ Thành phần dòng chảy không bị cản trở: không mất áp suất, thích hợp cho chất lỏng ăn mòn/có chứa hạt, chẳng hạn như HCL, H2SO3, dung dịch NaOH, bùn, nước thải
✅ Độ chính xác cao (± 0,5%), tỷ lệ phạm vi rộng (20:1)
✅ Đo hai chiều, khả năng chịu áp suất cao (lên đến 40MPa)

Nhược điểm:
X Chỉ đo chất lỏng dẫn điện (độ dẫn điện>5 μ S/cm), không thể đo dầu, chất lỏng hữu cơ.
X Bong bóng ảnh hưởng đến độ chính xác
X Không thể đo lưu lượng khí và lưu lượng hơi nước

Ứng dụng điển hình:
 Xử lý nước: đo lường nước thải/nước thô
 Ngành công nghiệp hóa chất: giám sát vận chuyển axit/kiềm/bùn
 Thực phẩm: Đồ uống/Sữa
 Luyện kim: kiểm soát dòng chảy bùn

Lưu lượng kế kiểu vận tốc - Lưu lượng kế xoáy

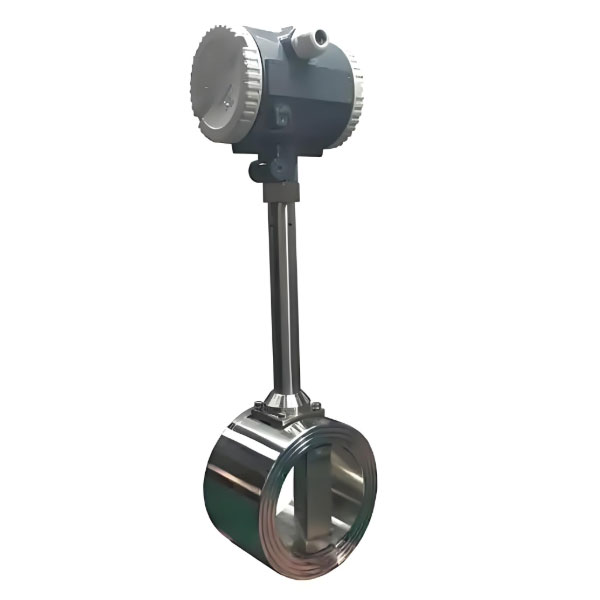

vortex shedding flow meter
Nguyên lý của lưu lượng kế xoáy : Khi chất lỏng chảy qua chất lỏng có điện trở (máy tạo xoáy), các xoáy đều (đường xoáy Karman) được tạo ra xen kẽ ở cả hai bên. Tần số xoáy tỷ lệ thuận với vận tốc dòng chảy, và lưu lượng được tính toán bằng cách phát hiện tần số thông qua cảm biến.

Thuận lợi
✅ Không có bộ phận chuyển động: Chống mài mòn, chi phí bảo trì thấp
✅ Môi trường áp dụng rộng rãi: có thể đo khí/lỏng/hơi
✅ Tỷ lệ phạm vi rộng (10:1), khả năng chịu nhiệt độ cao (dưới 450°C)

Nhược điểm
X Tốc độ dòng chảy thấp với độ chính xác kém (cần phải> 0,5m/s)
Độ nhạy rung động X (yêu cầu lắp đặt giá đỡ giảm rung)
X Yêu cầu cao đối với đoạn ống thẳng (đầu tiên là 20D và sau đó là 5D)

Ứng dụng điển hình
Đo lường hơi nước: Hệ thống đường ống hơi nước/công nghiệp (hơi nước bão hòa/quá nhiệt)
Năng lượng: Thanh toán thương mại khí đốt tự nhiên/khí nén
Ngành công nghiệp hóa chất: giám sát dòng chảy dung môi/khí hóa lỏng
Sưởi ấm: Đo hệ thống tuần hoàn nước nóng

4) Đồng hồ đo lưu lượng khối lượng

Các đồng hồ đo này được sử dụng tốt nhất trong các quy trình liên quan đến khối lượng vì chúng đo lực tạo ra từ gia tốc của khối lượng. Cụ thể, lực được ghi nhận là chuyển động của khối lượng trong một đơn vị thời gian, thay vì thể tích trong một đơn vị thời gian. Các phân nhóm đồng hồ đo lưu lượng khối lượng bao gồm đồng hồ đo lưu lượng phân tán nhiệt và đồng hồ đo lưu lượng khối lượng Coriolis. Ứng dụng phổ biến nhất của các đồng hồ này là trong các ngành công nghiệp hóa chất và khí đốt. Các lĩnh vực ứng dụng khác bao gồm điện, khai thác mỏ, dược phẩm và nước thải.

Lưu lượng kế khối lượng nhiệt

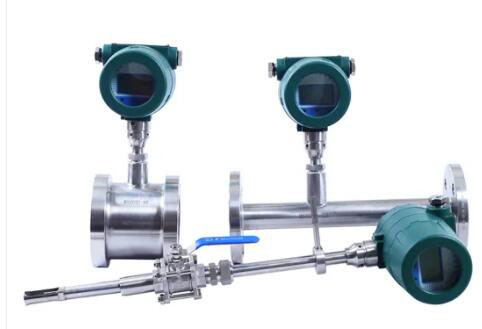

Thermal Gas Flow Meter

Nguyên lý của đồng hồ đo lưu lượng khí nhiệt : Dựa trên nguyên lý khuếch tán nhiệt, chênh lệch nhiệt độ giữa cảm biến nhiệt và cảm biến nhiệt độ thay đổi theo lưu lượng khí và lưu lượng được tính bằng cách đo chênh lệch nhiệt độ hoặc thay đổi công suất sưởi.

Lợi thế:
✅ Không có bộ phận chuyển động: không cần bảo trì, chống rung
✅ Độ nhạy tốc độ dòng chảy cực thấp (đo từ 0,05m/s)
✅ Tỷ lệ phạm vi cực kỳ rộng (100:1), với yêu cầu thấp đối với các đoạn ống thẳng

Nhược điểm:
X Chỉ áp dụng cho chất khí (chất lỏng/hơi không hợp lệ)
Kết quả đo khí X bị ảnh hưởng bởi thành phần khí
X Điều kiện bụi/sương dầu cao có thể dễ dàng làm nhiễm bẩn đầu dò

Ứng dụng điển hình:
 Bảo vệ môi trường: Giám sát khí thải/khí thải (Hệ thống CEMS)
 Năng lượng: Đo lưu lượng khí nén/khí tự nhiên
 Bán dẫn: Đo khí chuyên dụng có độ tinh khiết cao (Ar/N ₂)
HVAC: Kiểm soát lưu lượng của ống dẫn cung cấp không khí

Lưu lượng kế Coriolis

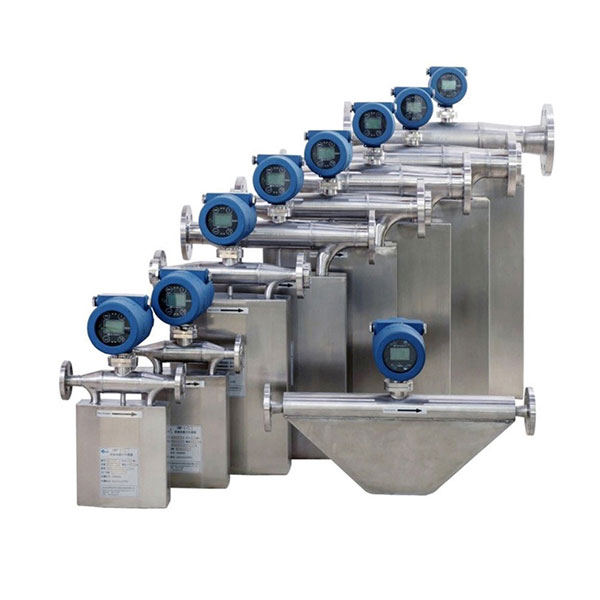

Coriolis mass flowmeter

Nguyên lý của lưu lượng kế khối lượng Coriolis : Khi chất lỏng chảy qua một ống đo rung, lực Coriolis được tạo ra, gây ra sự dịch pha trên thành ống. Độ lệch pha tỷ lệ thuận với lưu lượng khối lượng chất lỏng, và lưu lượng được tính toán bằng cách phát hiện độ lệch pha thông qua cảm biến (đo đồng bộ tỷ trọng).

lợi thế:
✅ Đo trực tiếp lưu lượng khối lượng (không chuyển đổi thể tích) với độ chính xác cực cao (± 0,1%)
✅ Đo đa thông số: đo đồng thời lưu lượng khối lượng, mật độ, nhiệt độ, lưu lượng thể tích
✅ Môi trường áp dụng rộng rãi: chất lỏng/khí/bùn/chất lỏng có độ nhớt cao

Nhược điểm:
X Chi phí cực kỳ cao (đắt hơn 3-5 lần so với các lưu lượng kế khác)
X Tổn thất áp suất cao (do cấu trúc phức tạp dẫn đến sức cản dòng chảy cao)
X Đường kính ống lớn bị hạn chế, kích thước tối đa là DN250

Ứng dụng điển hình:
 Ngành công nghiệp hóa dầu: bàn giao thương mại dầu thô, đo lường chính xác các chất phụ gia
 Thực phẩm và thuốc: tỷ lệ siro/mật mía/kem dưỡng da
 Năng lượng: Giám sát lưu lượng chất lượng LNG
 Nghiên cứu: Phân tích thực nghiệm dòng chảy đa pha

5) Đồng hồ đo lưu lượng kênh hở

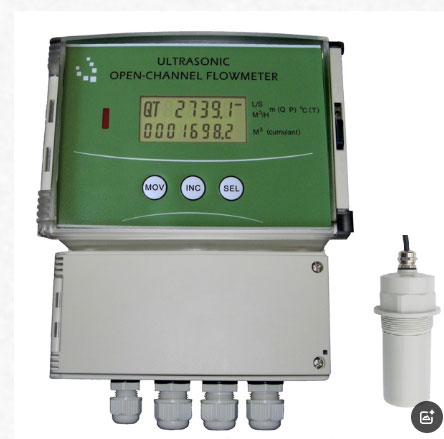

Open channel flow meter

Đồng hồ đo lưu lượng kênh hở đo chất lỏng trong các kênh hở như đập tràn, máng xối hoặc rãnh chữ V. Đây là các đập tràn, cho phép chất lỏng nhỏ hoặc đặc chảy tự do tùy thuộc vào kích thước và hình dạng của công trình. Đồng hồ đo lưu lượng kênh hở cho phép đo lưu lượng. Ứng dụng phổ biến nhất của các đồng hồ đo lưu lượng này là trong các môi trường chất lỏng chảy tự do, chẳng hạn như sông, suối, hệ thống cống rãnh/nước thải hoặc đường thủy tưới tiêu.

Open channel flow meter

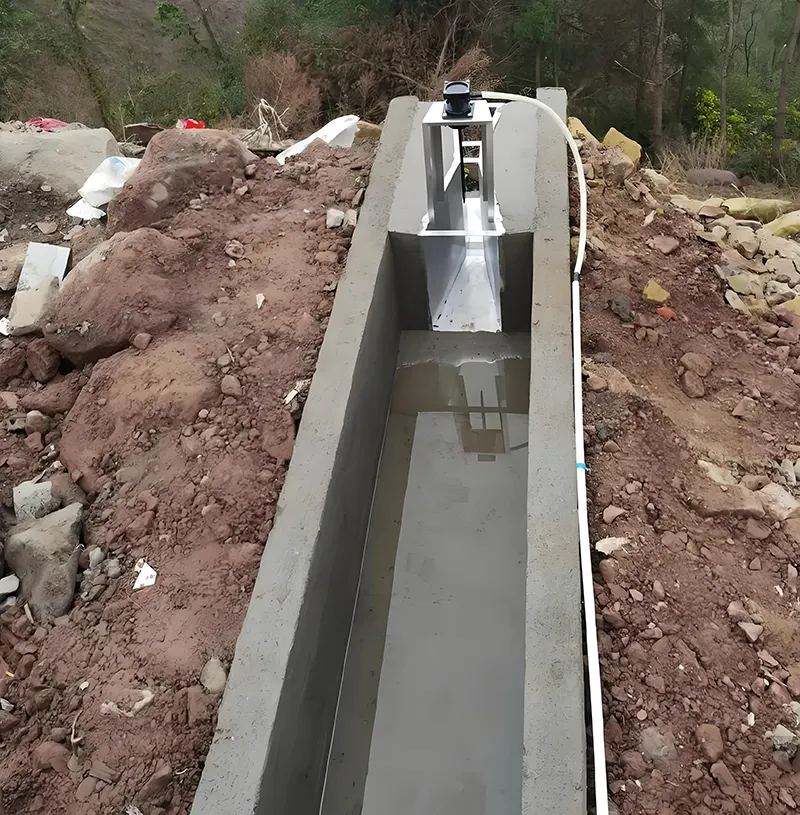

Lưu lượng kế kênh hở cho đường ống dẫn nước tưới tiêu
