Lưu lượng kế lạnh 1 inch nghĩa là: lưu lượng kế có kích thước DN25 (một inch) để đo chính xác môi trường ở nhiệt độ cực thấp âm 273 °C.

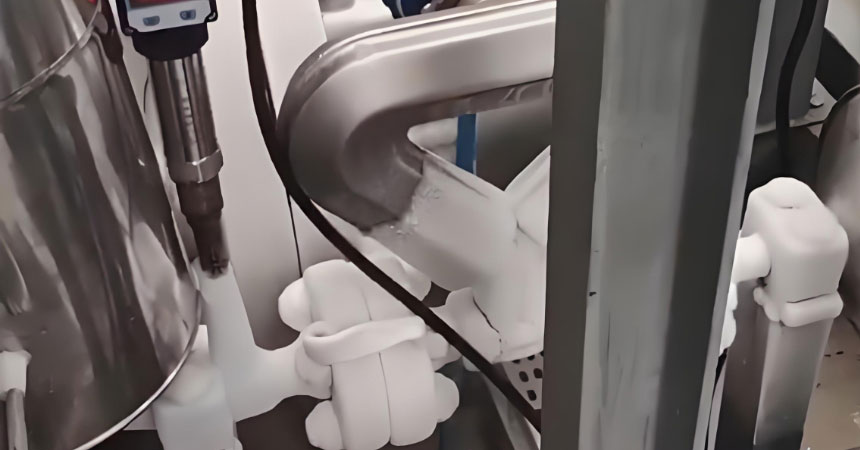

Trong lĩnh vực đo lường công nghiệp, khi nhiệt độ giảm mạnh xuống âm 273 độ C trong môi trường cực lạnh, các lưu lượng kế thông thường thường bất lực. Ví dụ, lưu lượng kế tuabin lỏng chỉ có thể đo chất lỏng ở nhiệt độ tối thiểu là -20 độ C. Lúc này, lưu lượng kế nhiệt độ cực thấp Coriolis 1 inch đã trở thành công cụ được các kỹ sư ưa chuộng. Thiết bị này, áp dụng các nguyên lý đo lường tiên tiến, có thể duy trì hoạt động ổn định trong điều kiện khắc nghiệt mà hầu hết các thiết bị đo lường khác đều có thể bị đóng băng.

Tại sao nên chọn nguyên lý Coriolis để đo môi trường có nhiệt độ cực thấp?

Lưu lượng kế Coriolis hoạt động bằng cách đo lực Coriolis do chất lỏng tạo ra trong ống rung, không phụ thuộc vào nhiệt độ chất lỏng, khiến nó trở thành lựa chọn lý tưởng để đo nhiệt độ cực thấp.

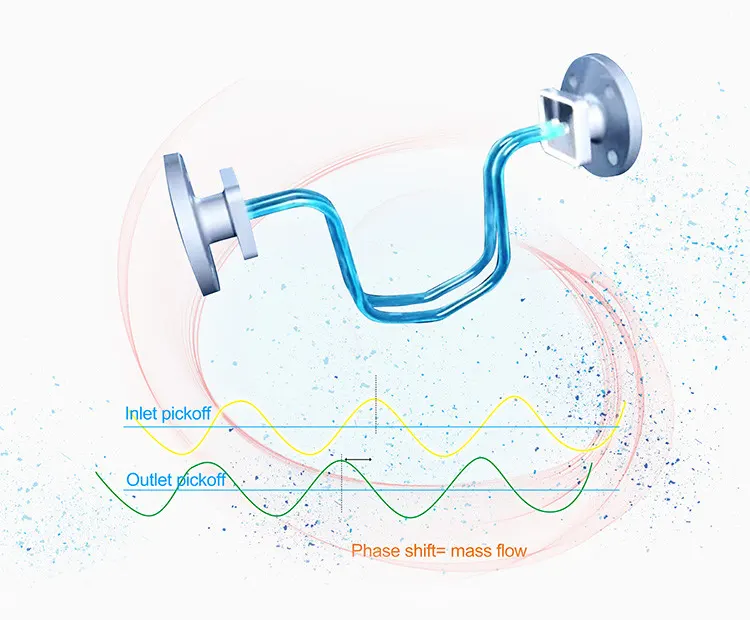

Đồng hồ đo lưu lượng nhiệt độ thấp 1 inch hoạt động như thế nào

Khi nitơ lỏng, metan lỏng và các môi trường khác chảy qua ống đo rung, độ biến dạng của ống tỷ lệ thuận với lưu lượng khối lượng, trong khi tần số rung phản ánh mật độ chất lỏng. Khả năng đo kép này cho phép lưu lượng kế Coriolis không chỉ đo lưu lượng mà còn đồng thời theo dõi mật độ và nhiệt độ của môi trường.

Những loại môi trường nhiệt độ cực thấp nào cần lưu lượng kế đặc biệt này?

Lưu lượng kế nhiệt độ cực thấp Coriolis 1 inch thường được sử dụng để đo các loại môi trường sau:

- Khí thiên nhiên hóa lỏng (LNG): Thành phần chính là mêtan lỏng (LCH4), có nhiệt độ khoảng -162 °C và được sử dụng để lưu trữ và vận chuyển năng lượng
- Mêtan lỏng (LCH4): -161,5 °C, được sử dụng làm nhiên liệu sạch và nguyên liệu thô hóa học
-Nitơ lỏng (LN2): -196 °C, được sử dụng trong đông lạnh thực phẩm, y tế và các ứng dụng công nghiệp
-Oxy lỏng (LOX): -183 °C, được sử dụng trong lĩnh vực y tế và hàng không vũ trụ
- Argon lỏng: -186 °C, bảo vệ mối hàn và sử dụng trong phòng thí nghiệm
- Carbon dioxide lỏng: -78,5 °C, hệ thống chế biến thực phẩm và chữa cháy
-Hydro lỏng: -253 °C, Nhiên liệu hàng không vũ trụ và Nghiên cứu năng lượng mới


Các môi trường siêu lạnh này được sử dụng rộng rãi trong các lĩnh vực như thiết bị tách khí, trạm tiếp nhiên liệu LNG, hệ thống lưu trữ và vận chuyển khí mê-tan, phòng thí nghiệm nhiệt độ thấp, sản xuất chất bán dẫn, hệ thống nhiên liệu hàng không vũ trụ và hóa chất đặc biệt. Ví dụ, tại các trạm tiếp nhiên liệu LNG, lưu lượng kế nhiệt độ cực thấp 1 inch có thể đáp ứng nhu cầu đo lưu lượng khí mê-tan lỏng mà không gây tổn thất áp suất đường ống quá mức.

Các thông số kỹ thuật chính của lưu lượng kế nhiệt độ cực thấp

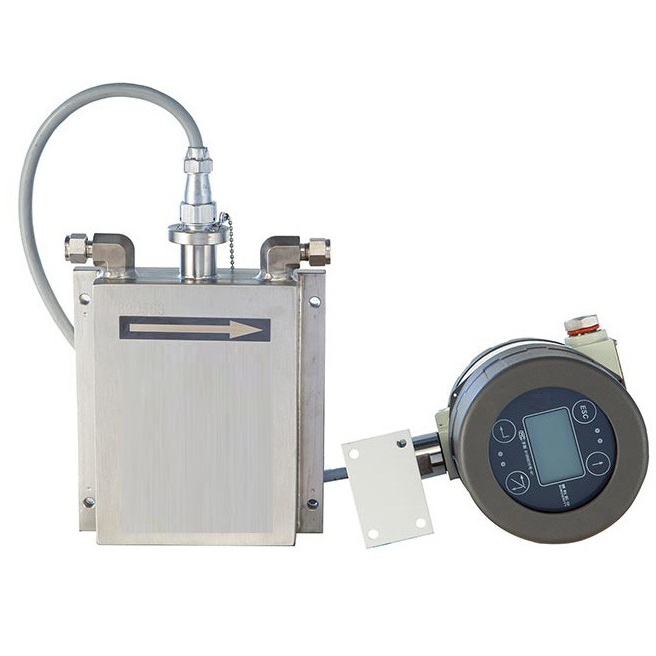

Lưu lượng kế nhiệt độ cực thấp Coriolis 1 inch thông thường có các chỉ số hiệu suất sau:

- Phạm vi lưu lượng cho lưu lượng kế Coriolis DN25 (1 inch): 13 t/h, 7,96 lb/s, 217 kg/phút,
- Phạm vi nhiệt độ: -273°C đến +450°C (thiết kế đặc biệt có thể đạt nhiệt độ thấp hơn)
- Định mức áp suất: từ ANSI 150# đến 1500#, tùy theo yêu cầu ứng dụng, có thể chế tạo thành lưu lượng kế áp suất cao , chẳng hạn như định mức áp suất 1000 psi, 10000 psi.
- Mức độ chính xác: Lưu lượng khối lượng ± 0,1%~0,5%, đo mật độ ± 0,0005 g/cm ³
- Lựa chọn vật liệu : Thép không gỉ 316L là vật liệu chính, và cần xử lý niêm phong đặc biệt cho các ứng dụng metan lỏng. Ngoài ra còn có các vật liệu để lựa chọn cho vật liệu bộ phận ướt của cảm biến nhiệt độ cực thấp 1 inch, chẳng hạn như Hastelloy, hợp kim niken cao, hợp kim titan, vật liệu tantali, v.v.
- Mức độ bảo vệ: thường là IP67, phiên bản chống cháy nổ tùy chọn (đặc biệt quan trọng đối với phép đo khí mê-tan), silverinstruments.com có chất lỏng đông lạnh DN25 được chứng nhận ATEX.
- Tín hiệu đầu ra: 4-20mA, xung, MODBUS, HART, Profibuds-DP, v.v.
- Yêu cầu nguồn điện: 24VDC hoặc 220VAC

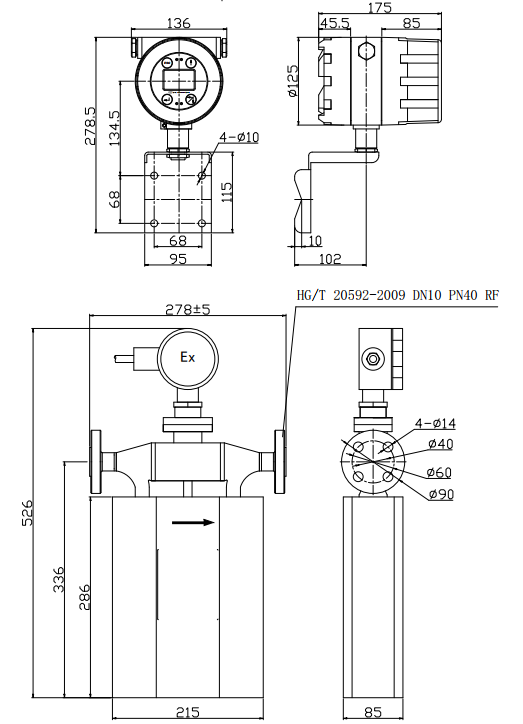

- Bản vẽ cho lưu lượng kế nhiệt độ cực thấp 1 inch

Điều đáng chú ý là các model dùng để đo khí mê-tan lỏng đặc biệt chú trọng đến an toàn chống cháy nổ (lưu lượng kế khối lượng được chứng nhận ATEX) và hiệu suất bịt kín. Ống đo được thiết kế thành mỏng để cải thiện độ nhạy, và toàn bộ cảm biến được trang bị lớp cách nhiệt chân không để ngăn nhiệt từ bên ngoài xâm nhập.

Với sự phát triển của năng lượng sạch và công nghệ tiên tiến, nhu cầu đo lưu lượng ở nhiệt độ cực thấp ngày càng tăng. Lưu lượng kế nhiệt độ cực thấp Coriolis 1 inch đang trở thành cấu hình tiêu chuẩn trong các ứng dụng khắt khe này nhờ độ chính xác và độ tin cậy tuyệt vời. Dù là đảm bảo việc tiếp nhiên liệu metan lỏng chính xác hay đảm bảo việc đo nhiên liệu oxy lỏng cho tên lửa, những chuyên gia đo lường "không sợ lạnh" này đang âm thầm đóng một vai trò quan trọng.
