Làm chủ cái lạnh: Hướng dẫn sử dụng đồng hồ đo lưu lượng Coriolis ở nhiệt độ cực thấp

Đo lưu lượng chất lỏng đông lạnh như nitơ lỏng (LN₂) hoặc khí thiên nhiên hóa lỏng (LNG) là một trong những nhiệm vụ khó khăn nhất trong lĩnh vực đo lường công nghiệp. Được định nghĩa là chất lỏng dưới -150°C (-238°F), những chất lỏng này đặt ra một loạt thách thức đặc biệt có thể khiến các đồng hồ đo lưu lượng tiêu chuẩn bị lỗi. Đối với các ứng dụng đòi hỏi độ chính xác và an toàn cao, đồng hồ đo lưu lượng khối lượng Coriolis đã nổi lên như một giải pháp tối ưu.

Hướng dẫn này giải thích những thách thức của phép đo nhiệt độ cực thấp, nêu chi tiết thiết kế chuyên dụng của lưu lượng kế Coriolis cho các ứng dụng này và cung cấp hướng dẫn lắp đặt cần thiết.

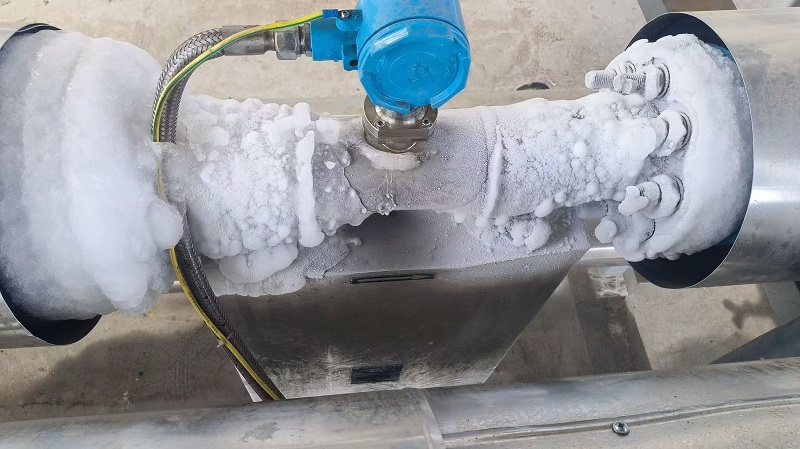

Cryogenic flow measurement is challenging for many industry
Đo lưu lượng lạnh là một thách thức đối với nhiều ngành công nghiệp

Những thách thức độc đáo của phép đo lưu lượng lạnh

Tại sao rất ít đồng hồ đo lưu lượng hoạt động đáng tin cậy ở nhiệt độ cực thấp này? Lý do bắt nguồn từ vật lý:

× Bị kẹt cơ học: Đồng hồ đo lưu lượng có bộ phận chuyển động rất dễ bị hỏng. Nhiệt độ cực thấp có thể khiến các bộ phận như ổ trục trong đồng hồ đo lưu lượng tuabin hoặc rotor trong đồng hồ đo lưu lượng bánh răng hình bầu dục bị co lại, kẹt hoặc đóng băng do lượng hơi ẩm nhỏ, khiến việc đo lường bị dừng hoàn toàn.

× Giòn vật liệu: Kim loại và chất đàn hồi tiêu chuẩn trở nên giòn và có thể gãy khi tiếp xúc với nhiệt độ cực lạnh.

× Hiện tượng bốc hơi chất lỏng: Chất lỏng đông lạnh tồn tại gần điểm sôi của chúng. Bất kỳ sự sụt áp nào bên trong đồng hồ đo đều có thể khiến chất lỏng bốc hơi ngay lập tức hoặc "bốc hơi", dẫn đến kết quả đo lưu lượng hai pha không chính xác.

× Thay đổi mật độ đột ngột: Mật độ của chất lỏng đông lạnh thay đổi đáng kể chỉ với một thay đổi nhỏ nhất về nhiệt độ. Đây là một vấn đề quan trọng đối với các đồng hồ đo thể tích (như tuabin hoặc lưu lượng kế biến thiên), vì kết quả đo của chúng có thể trở nên rất không chính xác.

Máy đo Coriolis: Giải pháp đông lạnh tối ưu


Lưu lượng kế khối lượng Coriolis là công nghệ lý tưởng vì nó đo khối lượng trực tiếp. Khối lượng của chất lỏng không thay đổi, dù là chất lỏng hay chất khí. Nguyên lý cơ bản này giúp phép đo không bị ảnh hưởng bởi mật độ và sự thay đổi pha vốn thường gặp ở các công nghệ khác.

Được thiết kế cho sự khắc nghiệt: Các tính năng thiết kế đặc biệt

Máy đo Coriolis dùng cho dịch vụ đông lạnh không phải là thiết bị tiêu chuẩn; chúng được chế tạo có mục đích với các tính năng cụ thể để xử lý nhiệt độ lạnh sâu:

√ Vật liệu chuyên dụng: Các bộ phận tiếp xúc với nước, đặc biệt là ống đo, được chế tạo từ các loại thép không gỉ đặc biệt (316L) giúp duy trì độ bền và độ dẻo ở nhiệt độ thấp tới -200°C (-328°F).

Vỏ cảm biến cách nhiệt chân không: Một tính năng quan trọng là lớp vỏ chân không bao quanh cảm biến. Lớp vỏ này hoạt động như một rào cản nhiệt, ngăn ngừa sự tích tụ băng và sương giá bên ngoài cảm biến. Điều này đảm bảo các ống rung không bị đóng băng và có thể dao động tự do, điều này rất quan trọng cho phép đo chính xác. Lớp vỏ này cung cấp khả năng cách nhiệt mạnh mẽ, ngăn nhiệt độ môi trường tiếp xúc với chất lỏng. Điều này giúp giảm thiểu sự bốc hơi không mong muốn và ngăn chặn lớp băng dày hình thành trên cảm biến, nếu không sẽ ảnh hưởng đến độ rung chính xác cần thiết cho phép đo.

Kết cấu chịu ứng suất: Toàn bộ cảm biến được thiết kế để xử lý an toàn ứng suất nhiệt do kim loại co lại trong quá trình làm mát.

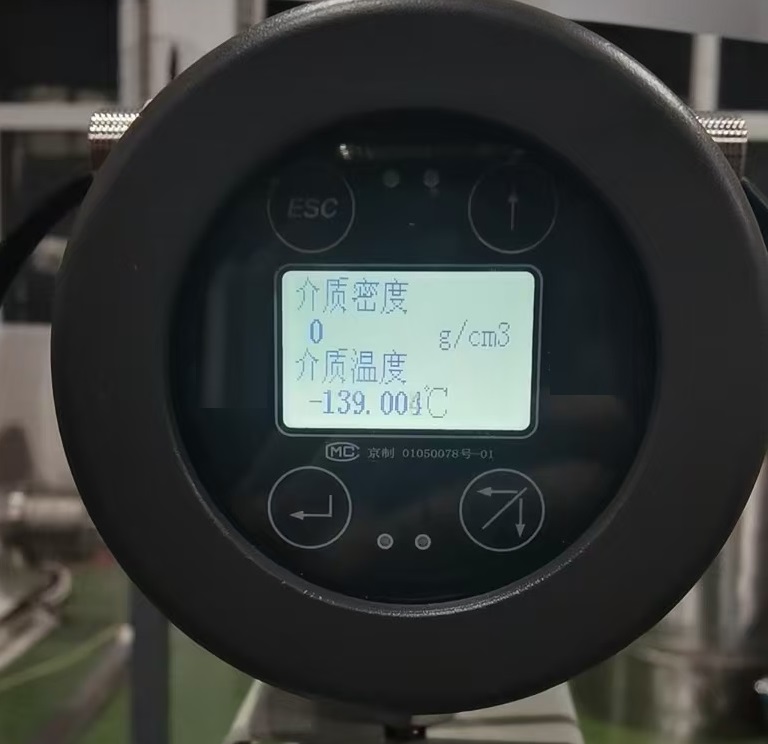

Cryogenic Coriolis Flow Meters with low temperture reading
Lưu lượng kế Coriolis Cryogenic có nhiệt độ đọc thấp -139,004 ℃

Những thiết bị tiên tiến này không chỉ cung cấp lưu lượng khối lượng. Chúng còn cung cấp màn hình hiển thị nhiệt độ theo thời gian thực trực tiếp trên đồng hồ đo, cung cấp một biến số quy trình quan trọng khác mà không cần cảm biến nhiệt độ riêng biệt.

Ứng dụng quan trọng của công nghệ đông lạnh

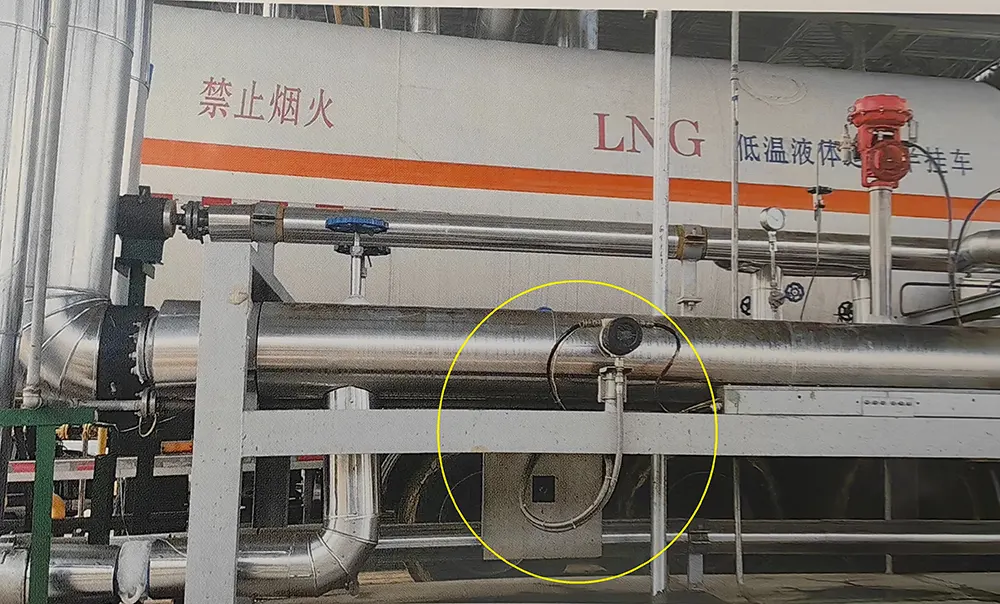

LNG low temperature flow meter
Đo lưu lượng nhiệt độ thấp LNG
  • Độ chính xác và độ tin cậy của các đồng hồ đo chuyên dụng này khiến chúng trở nên cần thiết cho nhiều ngành công nghiệp:
  • Khí công nghiệp: Đo nitơ lỏng (LN₂) , lỏng (LOX), argon lỏng (Ar)CO₂ lỏng để sử dụng trong sản xuất, phân phối và quy trình.
  • Năng lượng: Chuyển giao quyền sở hữu và giám sát quy trình Khí thiên nhiên hóa lỏng (LNG) và Khí dầu mỏ hóa lỏng (LPG).
  • Hàng không vũ trụ: Đo chính xác các chất đẩy lạnh như hydro lỏng và LOX.
  • Thực phẩm & Y tế: Định lượng LN₂ để đông lạnh nhanh trong ngành thực phẩm và để bảo quản lạnh trong các ứng dụng y tế.

Cách lắp đặt đồng hồ đo lưu lượng Coriolis Cryogenic

Việc lắp đặt đúng cách rất quan trọng để đảm bảo đồng hồ đo hoạt động chính xác và an toàn.

Thermal mass flow meter

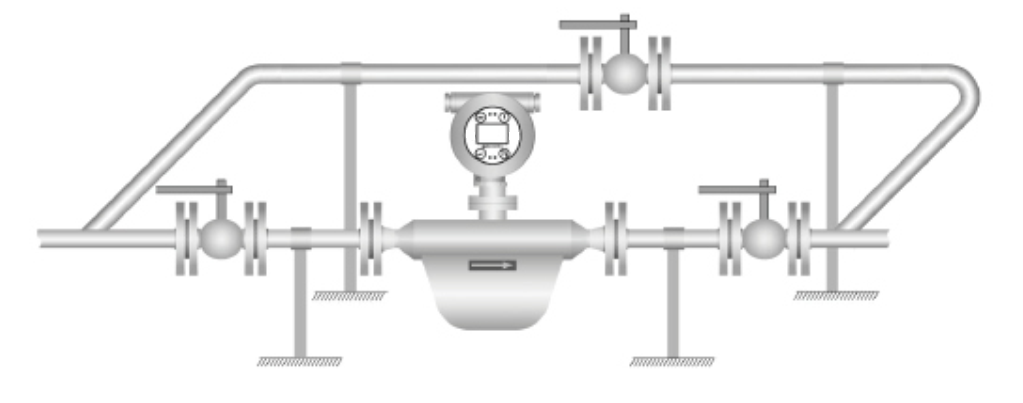

Vị trí lắp đặt đồng hồ đo lưu lượng nhiệt độ thấp để đo chất lỏng
Thermal mass flow meter

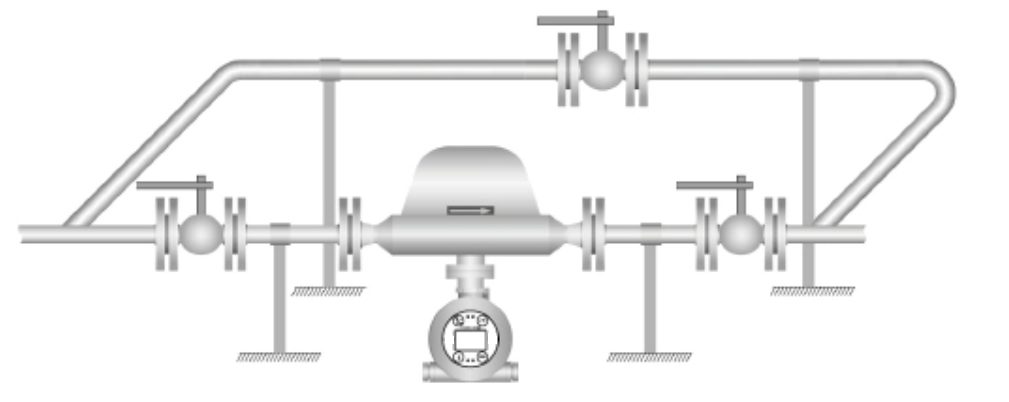

Vị trí lắp đặt đồng hồ đo lưu lượng khí lạnh để đo khí

1. Hướng và vị trí lắp đặt:
Đồng hồ đo phải được lắp đặt ở điểm thấp trong đường ống để đảm bảo đường ống luôn đầy chất lỏng và không giữ lại bọt khí.
Điều quan trọng là phải lắp đặt đồng hồ đo sao cho các ống đo có thể tự thoát nước để ngăn chất lỏng bị giữ lại bốc hơi và gây ra đột biến áp suất khi đường ống nóng lên. Luôn tham khảo hướng dẫn sử dụng của nhà sản xuất để biết hướng lắp được khuyến nghị.

2. Cách nhiệt là chìa khóa:
Toàn bộ thân cảm biến và đường ống liền kề phải được cách nhiệt hoàn toàn bằng vật liệu cách nhiệt siêu lạnh chất lượng cao (ví dụ: bọt polyurethane, đường ống cách nhiệt chân không). Điều này giúp duy trì trạng thái lỏng của chất lỏng và đảm bảo độ ổn định của phép đo.

3. Quy trình làm mát có kiểm soát:
Không bao giờ đột ngột đưa chất lỏng đông lạnh vào đồng hồ đo đang ấm. Điều này có thể gây ra "sốc nhiệt", làm hỏng cảm biến. Hệ thống nên được làm mát từ từ và có kiểm soát bằng cách từ từ đưa chất lỏng hoặc khí lạnh vào.

4. Bảo vệ thiết bị điện tử:
Đảm bảo bộ phát (vỏ thiết bị điện tử) được lắp đặt sao cho bảo vệ được khỏi nhiệt độ cực lạnh. Các mẫu nhiệt kế đông lạnh thường có phần cổ nối dài giữa cảm biến và bộ phát để tạo thành lớp đệm nhiệt.

Tổng quan về thông số kỹ thuật

liquid nitrogen (LN₂) flow meter
Lưu lượng kế nitơ lỏng (LN₂)

  • Nhiệt độ chất lỏng tối thiểu: -200°C (-328°F / 73K)
  • Độ chính xác: Thông thường là ±0,2% giá trị đọc hoặc tốt hơn
  • Vật liệu bộ phận tiếp xúc với nước: Thép không gỉ 316L, tùy chọn với hợp kim hastelloy c, hastelloy B, titan, tantali và hợp kim 20, v.v.
  • Xếp hạng áp suất: Lên đến 1000 Bar
  • Đầu ra: 4-20mA, Xung, RS485/HART
  • Phê duyệt: Khu vực nguy hiểm được ATEX phê duyệt
  • Kích thước: Từ 1/8” đến 8” (DN4 đến DN200)
  • Màn hình kỹ thuật số hiển thị lưu lượng khối chất lỏng đông lạnh, lưu lượng tổng, nhiệt độ chất lỏng
  • Bảng phạm vi lưu lượng cho lưu lượng kế nhiệt độ thấp với kích thước cảm biến khác nhau

(DN)

(Inch)

Flow (kg/h)

Flow range(lb/h)

DN1

(~1 mm)

0 ~ 10

~ 0 ~ 22.0

DN2

(~2 mm)

0 ~ 70

~ 0 ~ 154.3

DN3

~ 1/8"

0 ~ 150

~ 0 ~ 330.7

DN6

~ 1/4"

0 ~ 200

~ 0 ~ 440.9

DN10

~ 3/8"

0 ~ 1,500

~ 0 ~ 3,307

DN15

1/2"

0 ~ 3,000

~ 0 ~ 6,614

DN20

3/4"

0 ~ 7,000

~ 0 ~ 15,432

DN25

1"

0 ~ 13,000

~ 0 ~ 28,660

DN40

1.5"

0 ~ 22,000

~ 0 ~ 48,502

DN50

2"

0 ~ 33,000

~ 0 ~ 72,752

DN65

2.5"

0 ~ 60,000

~ 0 ~ 132,277

DN80

3"

0 ~ 100,000

~ 0 ~ 220,462

DN100

4"

0 ~ 160,000

~ 0 ~ 352,740

DN125

5"

0 ~ 230,000

~ 0 ~ 507,063

DN150

6"

0 ~ 300,000

~ 0 ~ 661,387


Bằng cách kết hợp thiết kế chắc chắn, chuyên dụng với nguyên lý đo lường cơ bản, lưu lượng kế Coriolis cung cấp giải pháp chính xác và đáng tin cậy nhất để vượt qua những thách thức của phép đo lưu lượng lạnh.
