Lưu lượng kế kiểu chèn khí nén

Lưu lượng kế kiểu cắm để đo khí nén: một lựa chọn tiện lợi và tiết kiệm chi phí.

Khi lắp đặt lưu lượng kế trong hệ thống khí nén, phản ứng đầu tiên của nhiều người là cắt một đoạn đường ống và lắp đặt loại lưu lượng kế nối tiếp bằng mặt bích hoặc ren. Nhưng trong những năm gần đây, ngày càng nhiều nhà máy bắt đầu sử dụng lưu lượng kế kiểu cắm, đặc biệt là để đo lưu lượng khí nén. Tại sao lại như vậy?

Tại sao khách hàng lại muốn mua đồng hồ đo lưu lượng kiểu cắm cho khí nén?

Khách hàng ưa chuộng sử dụng lưu lượng kế kiểu cắm cho khí nén vì dễ lắp đặt.

Một đặc điểm của hệ thống khí nén là đường ống thường đã được lắp đặt sẵn và không thể dừng sản xuất. Nếu đường ống bị cắt và hàn lại chỉ để lắp đặt cảm biến lưu lượng khí nén vào thời điểm này, tổn thất do ngừng sản xuất sẽ tốn kém hơn nhiều so với chi phí của đồng hồ đo lưu lượng. Ưu điểm lớn nhất của đồng hồ đo lưu lượng dạng lắp đặt là chúng có thể được lắp đặt trực tuyến - bằng cách khoan một lỗ trên đường ống và đưa đầu dò vào, có thể siết chặt vít và sử dụng mà không ảnh hưởng đến sản xuất. Đặc biệt phù hợp cho các dự án cải tạo, hoặc cho các địa điểm có đường ống cũ không dám thực hiện những thay đổi lớn.

Tại sao người ta lại ưa chuộng đồng hồ đo lưu lượng khí kiểu cắm hơn là kiểu đầu dò thẳng hàng?

Thứ nhất, nó rẻ, không chỉ tiết kiệm chi phí cho toàn bộ thiết bị đo lưu lượng khí mà còn tiết kiệm được rất nhiều chi phí lắp đặt. Không cần cắt ống, không cần ghép nối mặt bích, không cần cần cẩu, hai công nhân có thể hoàn thành trong nửa ngày.
Thứ hai là tổn thất áp suất thấp, chỉ với một đầu dò và hầu như không có lực cản gió, điều này làm cho nó đặc biệt phù hợp với các hệ thống khí nén vốn đã "thiếu khí".
Thứ ba là tính linh hoạt. Nếu ống này được lắp đặt hôm nay và hệ thống được cải tạo vào ngày mai, nó vẫn có thể được sử dụng bằng cách tháo và thay thế ống.
Xin lưu ý:
Tuy nhiên, không phải tất cả các đường ống đều có thể sử dụng cho đồng hồ đo lưu lượng khí kiểu cắm, ví dụ như đường ống 1/2", 3/4 inch và 1" không thể sử dụng cho đồng hồ đo lưu lượng khí kiểu cắm. Nếu chọn đồng hồ đo lưu lượng nhiệt kiểu cắm, có thể chọn đường ống có đường kính từ 2 inch trở lên, chẳng hạn như đường ống khí nén 3 inch hoặc 4 inch; nếu chọn đồng hồ đo lưu lượng xoáy, chỉ có thể sử dụng đầu dò xoáy kiểu cắm cho các đoạn ống lớn từ 6 inch trở lên.

Hai loại lưu lượng kế kiểu cắm thường dùng cho khí nén.

Hiện nay có hai phương pháp chính để đo áp suất khí nén:

Lưu lượng kế khối nhiệt dạng cắm:

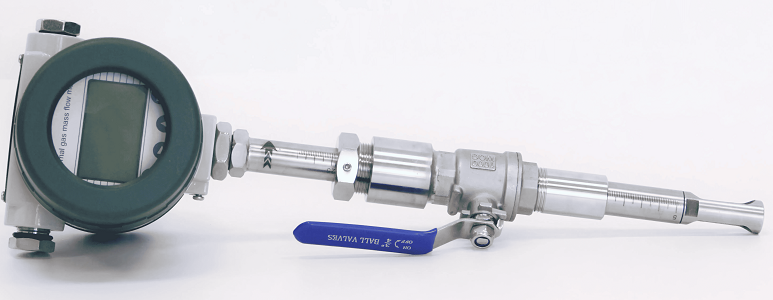

Đồng hồ đo lưu lượng khối nhiệt dạng chèn

Lưu lượng kế khối nhiệt tính toán lưu lượng bằng cách gia nhiệt và đo nhiệt độ bằng đầu dò. Ưu điểm của nó là phạm vi đo rộng, có thể đo chính xác từ gió nhẹ đến gió mạnh, và đầu dò không bị ảnh hưởng bởi rung động, do đó phù hợp với các trường hợp lưu lượng khí ở đầu ra của trạm nén khí không ổn định. Nhược điểm là nó nhạy cảm với bụi và vết dầu mỡ, và nếu mặt sau của máy nén khí không được xử lý đúng cách, đầu dò dễ bị bẩn. Tin tốt là lưu lượng kế khối nhiệt kiểu cắm và lưu lượng kế khối nhiệt kiểu nối tiếp có cùng độ chính xác.

Lưu lượng kế xoáy kiểu chèn:

Đồng hồ đo lưu lượng xoáy kiểu chèn

Lưu lượng được tính toán dựa trên tần số xoáy phía sau đầu dò. Nó chắc chắn và chống bẩn, một số vết dầu và hơi nước không ảnh hưởng nhiều. Giá của nó thường thấp hơn một bậc so với máy bơm nhiệt truyền thống. Nhưng chúng lại dễ bị ảnh hưởng bởi rung động. Nếu máy nén khí rung mạnh hoặc đường ống rung dữ dội, phép đo có thể hiển thị sự nhảy vọt. Phạm vi đo cũng hẹp hơn so với loại dùng cho nhiệt, và nó có thể đo tốt trong gió mạnh, nhưng có thể "thiếu tín hiệu" trong gió nhẹ. Tuy nhiên, đồng hồ đo lưu lượng kiểu xoáy lắp đặt có độ chính xác kém hơn so với đồng hồ đo lưu lượng kiểu xoáy đặt trong đường ống.

Giá của đồng hồ đo lưu lượng khí nén dạng lắp đặt là bao nhiêu?

Tiền nào của nấy. Cảm biến lưu lượng xoáy kiểu chèn do Trung Quốc sản xuất có thể mua được với giá khoảng 1.000~2.000 USD tùy thuộc vào vật liệu, kích thước đường ống dẫn khí và chức năng của đồng hồ đo lưu lượng;

Trong khi đó, đối với lưu lượng kế khối nhiệt kiểu chèn, giá thành khởi điểm từ 900 đô la.

Nhìn chung, trong lĩnh vực khí nén, trừ khi đó là đường ống hoàn toàn mới hoặc dự án tiết kiệm chi phí, việc lắp đặt đồng hồ đo lưu lượng khí nén thường là lựa chọn thiết thực hơn. Nó giống như ống nghe của "bác sĩ đường ống", có thể chẩn đoán các vấn đề của hệ thống mà không cần can thiệp. Đối với hầu hết các nhà máy, nó đủ dùng, dễ sử dụng và không gây lo lắng.
