Lưu lượng kế từ tính cho nước

Đồng hồ đo lưu lượng từ tính dùng cho nước là gì?

lưu lượng kế điện từMáy đo lưu lượng nước điện từ là một thiết bị đo lưu lượng thể tích của nước dẫn điện bằng cách sử dụng định luật cảm ứng điện từ Faraday. Nước dẫn điện chảy trong ống đo không nhiễm từ vuông góc với từ trường, và suất điện động cảm ứng tỷ lệ thuận với lưu lượng nước được tạo ra theo hướng vuông góc với hướng chảy của nước. Hướng của suất điện động được xác định theo quy tắc bàn tay phải. Suất điện động cảm ứng được phát hiện bởi hai điện cực tiếp xúc trực tiếp với nước, và tín hiệu nước nhiễm từ được truyền đến bộ khuếch đại thông qua dây dẫn, sau đó được chuyển đổi thành tín hiệu đầu ra thống nhất. Ống đo của máy đo lưu lượng nước điện từ được trang bị cuộn dây kích thích, và dòng điện kích thích được cung cấp bởi bộ chuyển đổi lưu lượng điện từ. Dòng điện kích thích tạo ra từ trường và đi qua ống đo.

Đồng hồ đo lưu lượng nước từ tính sử dụng

Đồng hồ đo lưu lượng nước từ tính được sử dụng rộng rãi trong nhiều lĩnh vực, như dầu khí, xử lý nước và công nghiệp hóa dầu, sợi hóa học, thực phẩm, giấy, đường, khai thác mỏ và luyện kim, cấp thoát nước, bảo vệ môi trường, thủy lợi và kỹ thuật thủy lực, thép và các lĩnh vực công nghiệp khác.
Cảm biến lưu lượng từ tính cho nước thải, đồng hồ đo lưu lượng từ tính cho nước thải, đồng hồ đo nước sạch loại điện từ, cống rãnh, đồng hồ đo lưu lượng nước loại từ tính để đo lưu lượng nước thải, nước axit boric, đồng hồ đo lưu lượng nước axit, điện từ Đồng hồ đo lưu lượng nước Được sử dụng trong dự án lọc nước sinh hoạt, đồng hồ đo nước công nghiệp dòng chảy trọng lực, đồng hồ đo nước môi trường, bộ truyền tín hiệu lưu lượng kiểu từ cho nước ngọt nồi hơi, đồng hồ đo lưu lượng nước nồi hơi, nước ngưng tụ, đo lưu lượng nước mềm, đồng hồ đo lưu lượng nước lạnh, nước thải, dụng cụ đo lưu lượng nước thải, đồng hồ đo lưu lượng nước kiểu từ cho nước biển, đồng hồ đo lưu lượng nước kiểu từ cho NƯỚC - MUỐI, dung dịch nước, hỗn hợp amin + nước, tiêu thụ nước uống, đồng hồ đo lưu lượng nước bùn (nước + nhôm hydroxit), nước khử ion + axit sulfuric nồng độ 15%, nước khử ion + axit phosphoric nồng độ 15%, đồng hồ đo lưu lượng nước nóng, nước ngưng tụ nóng, đồng hồ từ cho nước sinh hoạt, đồng hồ đo lưu lượng điện từ cho nước trộn với kiềm, đồng hồ đo lưu lượng điện từ cho nước tiếp đất, thiết bị đo lưu lượng kiểu điện từ cho nước cấp, đo lưu lượng nước cất, đo lưu lượng nước và polyurethane, đồng hồ đo lưu lượng nước hóa chất CIP / nước RO / nước chiết xuất trà, đồng hồ đo lưu lượng nước kiểu điện từ cho nước thường, cảm biến lưu lượng nước từ cho công trình thủy lợi sông, nước trộn vôi, đồng hồ đo nước tưới tiêu, nước có bột giấy pha loãng hệ thống treo, v.v.

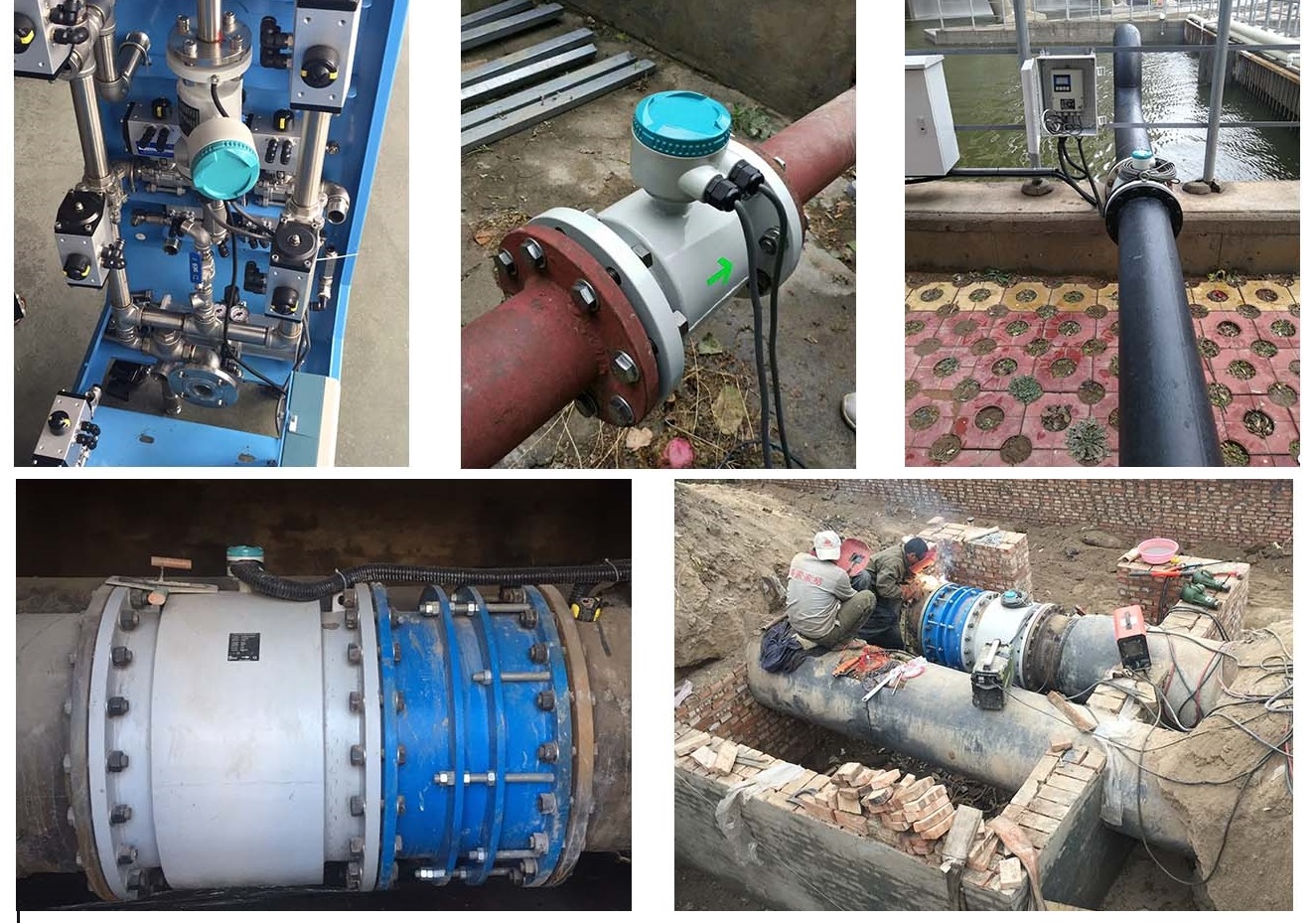

Ứng dụng rộng rãi của lưu lượng kế từ tính

Hiệu suất chính của đồng hồ đo lưu lượng nước kiểu từ

• a. Cảm biến lưu lượng điện từ không bị tắc nghẽn: Cảm biến lưu lượng từ không dễ bị tắc nghẽn, có thể được sử dụng để đo lưu lượng nước thải công nghiệp, nước thải sinh hoạt, nước cống rãnh, v.v.
• b. Không tổn hao áp suất: ống cảm biến lưu lượng kế từ tính trơn tru, không gây tổn hao áp suất và hiệu quả tiết kiệm năng lượng rất đáng kể.
• c. Lưu lượng nước đo được bằng lưu lượng kế nước kiểu từ tính thực tế không bị ảnh hưởng đáng kể bởi sự thay đổi về mật độ, độ nhớt, nhiệt độ, áp suất và độ dẫn điện của nước, với độ chính xác đo cao, và lưu lượng kế điện từ có thể đo lưu lượng nước theo cả hai chiều thuận và nghịch.
• d. Cảm biến lưu lượng từ không có bộ phận chuyển động, sử dụng kích thích sóng vuông tần số thấp, không bị ảnh hưởng bởi tần số nguồn và các nhiễu điện từ lạc tại chỗ, hoạt động ổn định và đáng tin cậy.
• e. Tỷ lệ phạm vi lớn, 20:1, có thể theo dõi toàn bộ dòng chảy của nước, đo chính xác lưu lượng nước nhỏ và phạm vi cài đặt lưu lượng toàn thang đo rộng.
• f. Yêu cầu đối với đoạn ống thẳng phía trước thấp hơn khi lắp đặt lưu lượng kế nước kiểu từ: phía thượng lưu ≥ 5D, phía hạ lưu ≥ 2D, trong đó D là đường kính ống.
• Cảm biến lưu lượng từ có thể được lắp đặt linh hoạt: đồng hồ đo lưu lượng nước từ có thể được lắp đặt theo chiều ngang, chiều dọc và chiều nghiêng.
• h. Đồng hồ đo lưu lượng nước kiểu từ có cấu trúc đơn giản, lắp đặt thuận tiện và chi phí bảo trì thấp.
• i. Bộ truyền tín hiệu lưu lượng từ tính hoạt động bằng kỹ thuật số, cho phép ghi dữ liệu vào hệ thống máy tính hoặc PLC, có thể đo cả nước sạch và nước bẩn (không phụ thuộc vào các hạt trong nước để hoạt động);

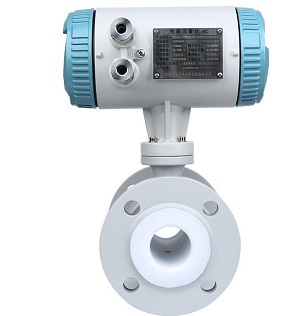

Lưu lượng kế toàn phần, không tổn hao áp suất, không có bộ phận chuyển động

Các biện pháp phòng ngừa khi lắp đặt và sử dụng lưu lượng kế nước điện từ.

(1) Nước bùn công nghiệp thường chứa một lượng lớn chất mài mòn, và cảm biến lưu lượng từ được lắp đặt tốt nhất theo chiều dọc.
(2) Cảm biến lưu lượng nước từ tính không thể được lắp đặt trên đường ống có thể rung tự do.
(3) Hệ thống tiếp đất phải đáng tin cậy.
(4) Ống đo của đồng hồ đo lưu lượng nước kiểu điện từ phải được đổ đầy nước;
(5) Lựa chọn lưu lượng kế điện từ: cần hiểu rõ loại nước để lựa chọn hợp lý vật liệu lót cảm biến, vật liệu điện cực, v.v.
(6) Độ dẫn điện của nước đo phải ≥5 pS/cm, đặc biệt khi đo lưu lượng nước mềm, nước khử khoáng hoặc nước ngưng tụ;

Thông số kỹ thuật của đồng hồ đo lưu lượng nước từ tính

● Đồng hồ đo lưu lượng nước từ tính có nhiều kích thước mặt số, kích thước đồng hồ đo lưu lượng nước thường được yêu cầu: 3/8 inch, 1/2”, 3/4 inch, DN, 1-1/2"; DN25, 2 inch, đồng hồ đo lưu lượng nước từ tính 3 inch, đồng hồ đo lưu lượng nước từ tính 4 inch, đồng hồ đo lưu lượng nước điện từ 5”, 6 inch, đồng hồ đo lưu lượng nước điện từ 8 inch, 200mm, đồng hồ đo từ tính 10 inch, đồng hồ đo lưu lượng nước từ tính toàn đường kính 12 inch, 14 inch, 1000mm, v.v.
●Mức độ chính xác: 0.5
●Phạm vi nhiệt độ nước đo được: -30 ~180°C, có thể chế tạo thành đồng hồ đo lưu lượng nước nóng từ tính hoặc đồng hồ đo lưu lượng nước lạnh;
●Áp suất làm việc của lưu lượng kế từ: PN16, PN25, PN40, ANSI150LB, 300#, v.v., SILVER AUTOMATION INSTRUMENTS có thể tùy chỉnh lưu lượng kế nước từ áp suất cao.
●Lưu lượng kế từ có thể đo được phạm vi vận tốc nước: Phạm vi đo lưu lượng tương ứng với vận tốc từ 0,1 đến 15 m/s.
●Nguồn điện: 85~256VAC, 45~63Hz.24VDC, đồng hồ đo lưu lượng nước từ tính chạy bằng pin
●Chiều dài đoạn ống thẳng trước và sau lưu lượng kế EM: phía thượng lưu ≥ 5D, phía hạ lưu ≥ 2D.
●Kết nối quy trình: Mặt bích ASME, ANSI, JIS, DIN, kiểu wafer, kiểu vít, kiểu ren, BSP hoặc NPT, kiểu tri-clover hoặc kiểu từ tính dạng chèn;
●Tổng công suất tiêu thụ của bộ chuyển đổi dòng từ: Dưới 20W
●Nhiệt độ môi trường: -25°C ~ 60°C
● Nhà máy sản xuất lưu lượng kế từ có thể cung cấp lưu lượng kế từ loại chống cháy nổ, khu vực nguy hiểm loại 2. Exd IIB T4;
● Bộ truyền tín hiệu lưu lượng nước từ tính điện tử có thể có dòng điện 4-20mA, đầu ra tần số, MODBUS RTU, HART hoặc PROFIBUS-DP, GPRS;

Phần kết luận

Chúng ta đều biết rằng đồng hồ đo lưu lượng nước từ tính là một trong số ít loại đồng hồ đo khó sử dụng hơn nhiều so với việc sản xuất, vì vậy trong quá trình đo nước thải công nghiệp, nước thải sinh hoạt, nước cống, chúng ta chủ yếu tập trung vào hai yếu tố hiệu suất: độ tin cậy và độ chính xác của đồng hồ đo lưu lượng điện từ. Độ tin cậy của thiết bị bao gồm chất lượng thiết bị đáng tin cậy và khả năng bảo trì hoặc không cần bảo trì. Thực tiễn trong những năm gần đây đã chứng minh rằng đồng hồ đo lưu lượng nước kiểu điện từ thực sự đã trở thành thiết bị đo nước được ưa chuộng và phổ biến trong việc đo nước thải công nghiệp, nước bột giấy, nước mặn, nước biển, nước cống, dung dịch hóa chất, nước xử lý, nước axit, nước biển, nước tiếp địa, nước ăn mòn, nước giếng thông thường, nước sông và nước chữa cháy nhờ tỷ lệ hiệu suất/giá thành vốn có của nó. Chúng tôi tin rằng với sự phát triển của công nghệ đo lưu lượng nước, đặc biệt là sự phát triển và ứng dụng liên tục của các loại đồng hồ đo lưu lượng nước từ tính khác nhau, nó sẽ cung cấp một nền tảng vững chắc hơn cho việc đo lường chính xác nước công nghiệp, và triển vọng sẽ rộng mở hơn.
