Lưu lượng kế kỹ thuật số cho nước

Mục lục
Lưu lượng kế điện từ để đo lưu lượng nước
Tính năng của đồng hồ đo lưu lượng nước điện từ
Lưu lượng kế tuabin để đo lưu lượng nước
Đặc điểm của đồng hồ đo lưu lượng nước tuabin
Thiết bị đo lưu lượng dòng xoáy cho phép đo nước
Đồng hồ đo lưu lượng nước Vortex hoạt động như thế nào?
Đặc điểm của đồng hồ đo lưu lượng nước kiểu xoáy
Đồng hồ đo lưu lượng nước kỹ thuật số
Đồng hồ đo lưu lượng nước kỹ thuật số hoạt động như thế nào?
Ưu điểm khi sử dụng lưu lượng kế biến thiên kỹ thuật số để đo lưu lượng nước
Đồng hồ đo lưu lượng nước siêu âm
Tính năng của đồng hồ đo lưu lượng nước siêu âm
Đồng hồ đo lưu lượng nước kênh hở
Đồng hồ đo lưu lượng nước kênh hở hoạt động như thế nào?
Ứng dụng của đồng hồ đo lưu lượng nước kênh hở
Đồng hồ đo lưu lượng nước khối lượng kỹ thuật số
Tính năng của đồng hồ đo lưu lượng nước khối lượng kỹ thuật số
Đồng hồ đo lưu lượng nước kỹ thuật số Micro

Bất cứ khi nào có cuộc thảo luận về đồng hồ đo lưu lượng kỹ thuật số tốt nhất cho nước, chúng tôi thường đề xuất đồng hồ đo lưu lượng siêu âm, đồng hồ đo lưu lượng xoáy, đồng hồ đo lưu lượng tuabin và đồng hồ đo lưu lượng điện từ. Tất cả các đồng hồ đo lưu lượng kỹ thuật số này đều tiết kiệm chi phí và đáng tin cậy vì hiệu quả của chúng. Do đó, trong bài viết này, tôi sẽ nêu bật các đồng hồ đo lưu lượng kỹ thuật số này để giúp bạn quyết định nên mua loại nào.

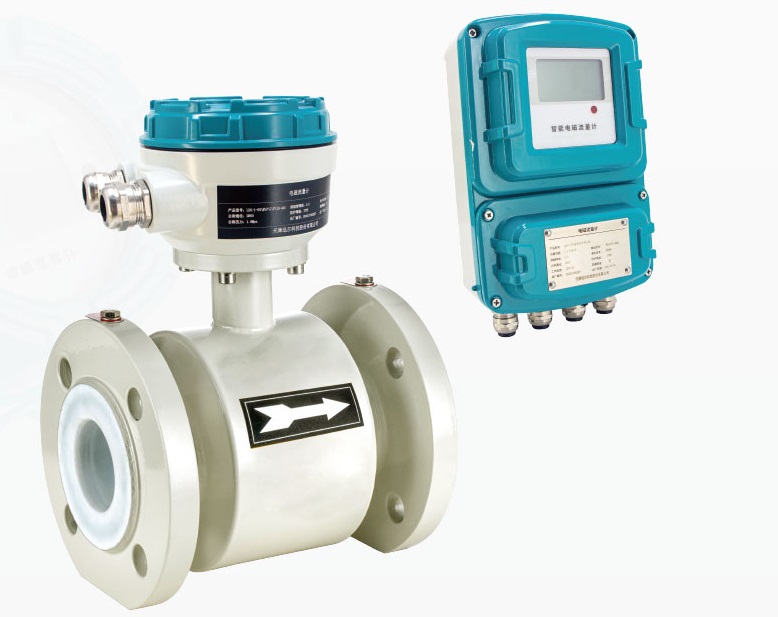

Lưu lượng kế điện từ để đo lưu lượng nước

Lưu lượng kế điện từ là một thiết bị đo lưu lượng sử dụng định luật cảm ứng điện từ của Faraday để đo lưu lượng thể tích của chất lỏng dẫn điện. Nước, là chất lỏng dẫn điện, tất nhiên có thể được đo bằng lưu lượng kế điện từ.
Lưu lượng kế điện từ rất cần thiết trong việc giám sát hệ thống điều khiển trong các nhà máy xử lý nước thải và các quy trình điều khiển công nghiệp khác
Trong trường hợp này, phương pháp điện từ phù hợp để đo lưu lượng chất lỏng vì nó không hạn chế lưu lượng của nước đang đo. Phương pháp điện từ đo lưu lượng không phụ thuộc vào nhiệt độ, độ nhớt, áp suất của chất lỏng. Do đó, tất cả lưu lượng kế từ SHD đều hiển thị lưu lượng tổng và lưu lượng tức thời, đây là các thông số chính có thể được cấu hình trên màn hình.

Tính năng của đồng hồ đo lưu lượng nước điện từ

Đồng hồ đo lưu lượng nước điện từ có một số tính năng chính:
- Đồng hồ đo lưu lượng nước từ tính bao gồm đầu ra tương tự 4-20 mA tiêu chuẩn và đầu ra xung để đo lưu lượng chính xác.
- Lưu lượng kế có thể hiển thị các phép đo lưu lượng nước theo nhiều đơn vị khác nhau, bao gồm gallon mỗi phút (GPM), lít mỗi giờ (L/h) và mét khối mỗi giờ (m³/h), cung cấp thông tin toàn diện về lưu lượng nước.
- Các tùy chọn truyền thông có sẵn bao gồm giao thức HART, Profibus DP và RS485, tăng cường khả năng tích hợp với các hệ thống khác.
- Cảm biến lưu lượng nước được thiết kế không có bộ phận chuyển động nào, đảm bảo độ bền và giảm yêu cầu bảo trì.
- Cung cấp giải pháp tiết kiệm chi phí để đo lưu lượng nước với các linh kiện điện tử tiên tiến.
- Với kích thước cảm biến nước lên tới 2000 mm, rất phù hợp cho các ứng dụng tưới tiêu kỹ thuật số.

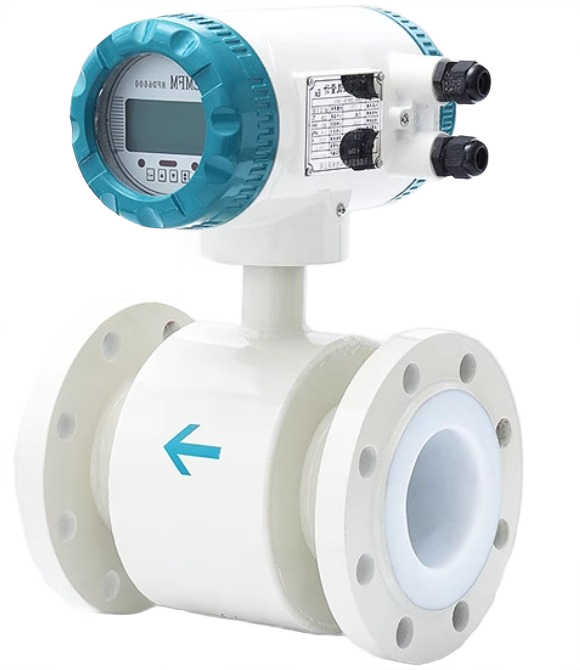

- Có nhiều kích cỡ cảm biến khác nhau, bao gồm đồng hồ đo lưu lượng nước kỹ thuật số 1 inch, đồng hồ đo lưu lượng nước 2 inch, đồng hồ đo lưu lượng nước 8 inch và đồng hồ đo lưu lượng nước điện tử 12 inch, và có thể tùy chỉnh cho đồng hồ đo lưu lượng kỹ thuật số lớn hơn. Đồng hồ đo lưu lượng điện từ có lợi vì nó không có bộ phận chuyển động. Các cảm biến được lắp đặt trong đường ống của nó không cản trở dòng chảy của nước đang được đo. Việc không có các bộ phận chuyển động này ngụ ý rằng sẽ có ít hoặc không có yêu cầu bảo trì khi thực hiện phép đo lưu lượng nước.

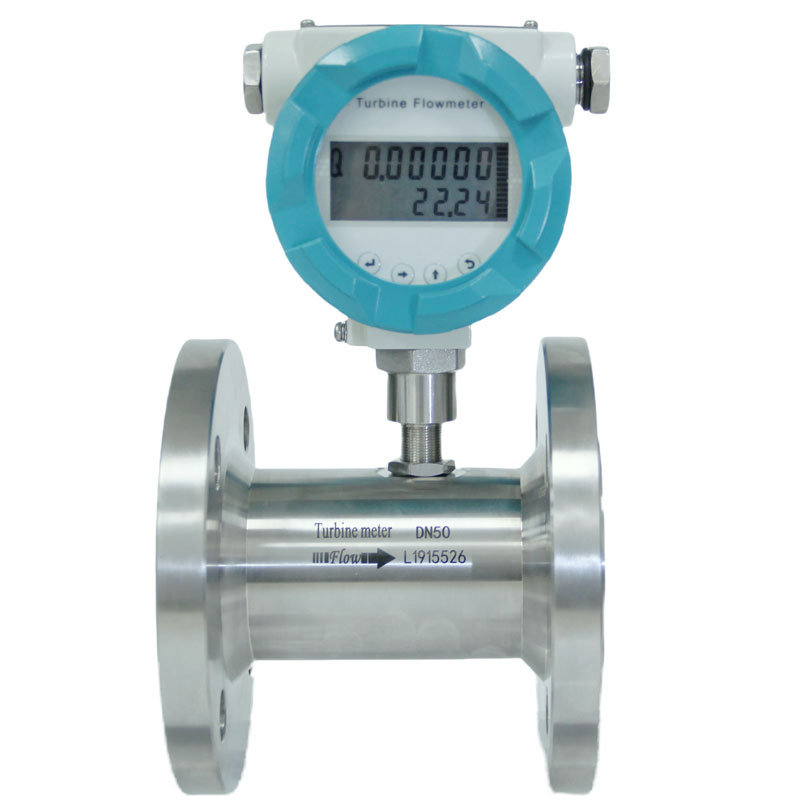

Lưu lượng kế tuabin để đo lưu lượng nước

Lưu lượng kế tuabin, còn được gọi là lưu lượng kế cánh quạt, bao gồm một cảm biến và một bộ chuyển đổi. Cảm biến lưu lượng nước tuabin sử dụng rô-to nhiều cánh để phát hiện vận tốc trung bình của nước, sau đó được sử dụng để tính toán lưu lượng nước hoặc tổng thể tích.
Lưu lượng kế tuabin là dòng SLW đã được chứng minh là lựa chọn lưu lượng kế tiết kiệm. Do đó, nó chỉ có thể đo nước sạch không có chất rắn. Loại lưu lượng kế này đo nước có độ dẫn điện thấp như nước tinh khiết, nước ngưng tụ, đồng hồ nước DI và đồng hồ nước RO (thẩm thấu ngược).

Đặc điểm của đồng hồ đo lưu lượng nước tuabin

Sau đây là các tính năng của đồng hồ đo lưu lượng nước tuabin.
- Đây là lưu lượng kế kỹ thuật số có đầu ra 4-20 MA và có khả năng giao tiếp RS485.
- Có thể hiển thị thông tin lưu lượng nước vì có màn hình điện tử.
- Có nguồn điện 24 V DC hoặc có tùy chọn dùng pin.
- Có thể xử lý nhiệt độ nước tối đa là 150 độ C.
- Đây là đồng hồ đo lưu lượng nước giá cả phải chăng được thiết kế như một đồng hồ đo xung đơn giản.
- Các thông số như cài đặt lưu lượng kế, cài đặt đơn vị lưu lượng, xóa tổng lưu lượng đều được hiển thị trên màn hình điện tử.
- Đồng hồ đo lưu lượng tuabin nước có thiết kế đơn giản với các thành phần được gia công tối thiểu, giúp đồng hồ nhẹ và dễ bảo trì.
- Đồng hồ đo lưu lượng tuabin nước có độ chính xác cao, thường dao động từ 0,5% đến 1,0% và có khả năng lặp lại tuyệt vời.
- Ngoài ra, nó có thể được thiết kế cho lưu lượng kế tuabin nước áp suất cao, có khả năng chịu được áp suất lên tới 100 bar hoặc hơn.
- Đồng hồ đo lưu lượng tuabin nước kỹ thuật số cũng tiết kiệm chi phí, là lựa chọn thiết thực cho nhiều ứng dụng khác nhau.
Lưu lượng kế tuabin có thể là một lựa chọn tuyệt vời vì nó có thể sử dụng cho nhiều ứng dụng đo nước, dễ lắp đặt và vận hành, giá thành phải chăng và có độ chính xác cao.

Thiết bị đo lưu lượng dòng xoáy cho phép đo nước

Đồng hồ đo lưu lượng nước Vortex hoạt động như thế nào?

Đồng hồ đo lưu lượng nước xoáy hoạt động bằng cách đưa một khối vách đá không được sắp xếp hợp lý vào dòng nước. Khi nước đi qua khối vách đá, nó sẽ tách ra luân phiên, tạo ra hai loạt xoáy đều đặn ở cả hai bên. Trong một phạm vi lưu lượng cụ thể, tần suất tạo xoáy tỷ lệ thuận với vận tốc dòng nước trung bình trong đường ống, cho phép đo chính xác lưu lượng nước.
Lưu lượng kế xoáy có thể đo chất lỏng, hơi nước và khí. Nó có cảm biến kỹ thuật số đa năng có thể thực hiện các phép đo nước chính xác. Ngoài ra, nó cũng có thể được sử dụng như một lưu lượng kế nước điện tử.

Đặc điểm của đồng hồ đo lưu lượng nước kiểu xoáy

- Có màn hình kỹ thuật số hiển thị thông tin về lưu lượng nước tức thời, lưu lượng tổng.
- Là đồng hồ đo lưu lượng bằng thép không gỉ dùng để đo lưu lượng nước
- Có thể xử lý nhiệt độ tối đa là 350C, do đó có thể được sử dụng làm đồng hồ đo lưu lượng nước nhiệt độ cao, chẳng hạn như đồng hồ đo lưu lượng nước nồi hơi, đồng hồ đo lưu lượng nước ngưng tụ .
- Có nhiều loại kết nối quy trình như kẹp ba cho ngành vệ sinh và vệ sinh, mặt bích và wafer.
- Có tùy chọn giao tiếp HART và RS485 để tăng cường tích hợp hệ thống.
- Đồng hồ đo lưu lượng nước xoáy có nguồn điện 24V DC hoặc nguồn điện từ pin.
- Đây cũng là đồng hồ đo lưu lượng nước điện tử 2 dây.
- Đồng hồ đo lưu lượng xoáy cũng lý tưởng vì độ chính xác lâu dài của nó. Không cần bảo trì nhiều vì không có bộ phận chuyển động. Phạm vi nhiệt độ của nó cũng ấn tượng nên rất đáng tin cậy. Ngoài ra, chi phí lắp đặt cũng rẻ hơn.

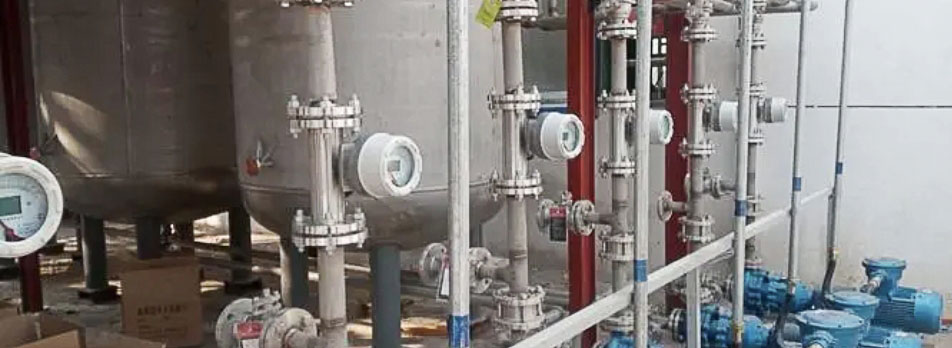

Đồng hồ đo lưu lượng nước kỹ thuật số

Đồng hồ đo lưu lượng nước kỹ thuật số hoạt động như thế nào?

Nguyên lý hoạt động của lưu lượng kế liên quan đến một phao di chuyển lên xuống trong một ống thuôn thẳng đứng để phản ứng với những thay đổi trong lưu lượng nước. Khi lưu lượng nước thay đổi, phao sẽ điều chỉnh diện tích lưu lượng, cho phép đo lưu lượng nước theo thể tích, do đó có tên là "lưu lượng kế diện tích thay đổi". Trong khi phao có thể đóng vai trò là một chỉ báo lưu lượng đơn giản để đo lưu lượng nước, Silver Automation Instruments đã cải tiến nó thành một lưu lượng kế rôto điện tử được trang bị bộ truyền. Đầu lưu lượng kế điện tử này không chỉ hiển thị lưu lượng nước mà còn hiển thị lưu lượng nước tổng thể. Ngoài ra, bộ truyền lưu lượng kế có thể xuất tín hiệu 4-20 mA, với các tùy chọn cho giao tiếp RS485 hoặc HART.

Ưu điểm khi sử dụng lưu lượng kế biến thiên kỹ thuật số để đo lưu lượng nước

- Lưu lượng kế dạng roto ống kim loại đo lưu lượng nước, bền hơn lưu lượng kế dạng rota ống thủy tinh.
- Lưu lượng kế rotameter điện tử có thể có đầu ra tương tự và cũng có thể xuất tín hiệu cảnh báo giới hạn trên và dưới để điều khiển nhiều quy trình và truyền từ xa.
- Có các lựa chọn cho lưu lượng kế chống cháy nổ và lưu lượng kế an toàn nội tại.
- Lưu lượng kế điện tử biến thiên thường phù hợp để đo lưu lượng nước thấp.
- Ngoài ra còn có tùy chọn giữ nhiệt và lưu lượng kế áo khoác cho nước.
- Kích thước cảm biến lưu lượng nước diện tích thay đổi từ 1/2" đến 8".
- Có thể chế tạo thành đồng hồ đo lưu lượng nước dạng đứng, cũng có thể chế tạo đồng hồ đo lưu lượng nước dạng ngang.
- Cấu trúc đơn giản và về cơ bản không cần bảo trì.
- Nhiều tùy chọn kết nối quy trình cho thiết bị đo lưu lượng nước dạng rotameter, chẳng hạn như kết nối kẹp, kết nối ren, kết nối mặt bích, v.v.

Đồng hồ đo lưu lượng nước siêu âm

Nguyên lý của lưu lượng kế siêu âm nước: Khi sóng âm lan truyền trong nước, tốc độ lan truyền sóng âm tăng theo hướng hạ lưu và giảm theo hướng thượng lưu. Cùng một khoảng cách lan truyền có thời gian lan truyền khác nhau. Sự khác biệt về thời gian di chuyển trên cùng một khoảng cách được sử dụng để tính lưu lượng nước. Phương pháp này được gọi là lưu lượng kế siêu âm thời gian trung chuyển.

Tính năng của đồng hồ đo lưu lượng nước siêu âm

1. Đồng hồ đo lưu lượng nước siêu âm không tiếp xúc có đầu dò kẹp được lắp trên bề mặt đường ống, loại bỏ nhu cầu dừng dòng nước hoặc cắt đường ống trong quá trình lắp đặt.
2. Có cả đồng hồ đo lưu lượng nước siêu âm gắn tường cố định và đồng hồ đo lưu lượng nước siêu âm cầm tay di động.
3. Đồng hồ đo nước siêu âm không xâm lấn không có bộ phận bên trong nào cản trở dòng chảy, do đó không bị mất áp suất.
4. Đồng hồ đo nước siêu âm thời gian vận chuyển thường được sử dụng để đo nước sạch trong các đường ống không lót. Để đo lưu lượng nước thải, nên sử dụng đồng hồ đo lưu lượng siêu âm Doppler.
5. Đồng hồ đo lưu lượng nước siêu âm có hiệu quả về mặt chi phí cao, không cần phải sửa đổi thêm đường ống trong quá trình lắp đặt.
6. Ở Trung Quốc, lưu lượng kế siêu âm không phù hợp để đo lưu lượng nước trong đường ống có đường kính nhỏ hơn DN32. Đối với đường ống dưới DN32, nên sử dụng lưu lượng kế tuabin hoặc lưu lượng kế điện từ.

Đồng hồ đo lưu lượng nước kênh hở

Đồng hồ đo lưu lượng nước kênh hở hoạt động như thế nào?

Lưu lượng kế kênh hở được thiết kế để đo lưu lượng tự nhiên trong các đường ống được lấp đầy một phần hoặc các kênh hở có bề mặt tự do. Lưu lượng kế kênh hở do Silver Automation Instruments cung cấp thường được sử dụng kết hợp với máng Parshall. Nguyên lý của lưu lượng kế kênh hở siêu âm liên quan đến việc thu hẹp một phần diện tích mặt cắt ngang của kênh, khiến mức chất lỏng tại phần bị thu hẹp thấp hơn mức chất lỏng ở thượng nguồn. Lưu lượng được xác định bằng cách đo sự khác biệt giữa các mức chất lỏng.

Ứng dụng của đồng hồ đo lưu lượng nước kênh hở

Lưu lượng kế kênh hở thích hợp để sử dụng trong các kênh dẫn nước cấp đô thị, kênh dẫn nước làm mát và kênh thoát nước trong các nhà máy nhiệt điện, kênh xả và chảy vào hệ thống xử lý nước thải, xả nước thải công nghiệp và khai thác mỏ, cũng như trong các dự án bảo tồn nước và kênh tưới tiêu nông nghiệp.

Đồng hồ đo lưu lượng nước khối lượng kỹ thuật số

Lưu lượng kế khối Coriolis hiện là lưu lượng kế khối nước chính xác nhất trên thế giới. Nguyên lý của lưu lượng kế khối Coriolis đối với nước: Chất lỏng nằm trong một hệ thống quay trong khi di chuyển theo đường thẳng, tạo ra nguyên lý Coriolis tỷ lệ thuận với lưu lượng khối.

Tính năng của đồng hồ đo lưu lượng nước khối lượng kỹ thuật số

1. Đo trực tiếp lưu lượng khối lượng của nước, thay vì lưu lượng khối lượng được chuyển đổi theo mối quan hệ giữa lưu lượng thể tích và khối lượng riêng.
2. Đo lưu lượng nước của nhiều loại nước, nước siêu tinh khiết, nước RO, tóm lại là có thể đo bất kỳ loại nước nào. Ngược lại, điện từ không thể đo nước không dẫn điện, đồng hồ đo lưu lượng nước xoáy và đồng hồ đo lưu lượng nước tuabin không thể đo nước có tạp chất.
3. Biên độ rung của ống đo nhỏ, trong đường ống không có vật cản và bộ phận chuyển động, không có lưu lượng kế nước bị mất áp suất.
4. Không chỉ đo lưu lượng khối lượng của nước mà còn đo nhiệt độ và áp suất của nước, lưu lượng kế kỹ thuật số đa thông số.
5. Lưu lượng kế nước có độ chính xác cao nhất, độ chính xác có thể đạt tới 0,1%. 6. Công ty chúng tôi có lưu lượng kế nước siêu nhỏ và bộ điều khiển lưu lượng khối Coriolis cho nước.
6. Đồng hồ đo lưu lượng nước khối kỹ thuật số có màn hình kỹ thuật số và hỗ trợ nhiều giao thức truyền thông khác nhau, bao gồm Profibus PA, HART và MODBUS RTU. Đồng hồ cung cấp tùy chọn đầu ra lưu lượng hoặc mật độ cho tín hiệu 4-20 mA và tần số. Đồng hồ đo lưu lượng khối có thể được cấp nguồn bằng nguồn 24V DC hoặc 220V AC.

Đồng hồ đo lưu lượng nước kỹ thuật số Micro

Công ty chúng tôi cung cấp các loại lưu lượng kế vi mô kỹ thuật số tiên tiến để đo nước chính xác, sử dụng công nghệ tiên tiến. Chúng tôi chuyên cung cấp lưu lượng kế bánh răng hình bầu dục vi mô, lưu lượng kế vi sai áp suất vi mô và lưu lượng kế khối lượng Coriolis vi mô. Mỗi thiết bị này đều thể hiện trình độ tinh vi về công nghệ và độ chính xác cao trong đo lưu lượng. Dưới đây là tổng quan ngắn gọn về các sản phẩm của chúng tôi.

Micro Coriolis flow meter/flow controller	Coriolis flow meter Principle High accuracy (±0.5%FS) and wide measuring grange, max turndown ratio can be 100：1 Can detect 40 g/h water mass flow or even smaller water flow Option with display type or without display type
Micro DP flow meter	Much cheaper than Coriolis water flow meter Can detect min water flow 0.5 ml/min(CCM) Output 4-20Ma,0-5V or 1-5V option RS485 or RS232 Max water pressure rating : 150 psi Water temperature range : 10~50 °C
Micro oval gear flow meter	Pulse output NPN or PNP 24V DC power supply Min water flow can detect: 10 ml/min Stainless steel small water flow meter

Phần kết luận

Lưu lượng kế kỹ thuật số rất đáng tin cậy nhất về chức năng. Nó được sử dụng hoàn hảo để đo và giám sát nước. Tất cả những gì bạn cần làm là làm quen với giá cả cũng như chất lượng của lưu lượng kế kỹ thuật số để bạn có thể xác định được loại nào khá ổn định và đáng tin cậy để khi mua một chiếc, bạn chắc chắn sẽ có được lưu lượng kế kỹ thuật số tốt nhất để đo nước. Chào mừng bạn đến liên hệ với chúng tôi Silver Automation Instruments và cung cấp cho chúng tôi các ứng dụng đo lưu lượng nước kỹ thuật số của bạn.
