Lưu lượng kế SCCM là gì?

Lưu lượng kế SCCM là một thiết bị đo chính xác được sử dụng để đo lưu lượng khí hoặc không khí rất nhỏ, thường được biểu thị bằng SCCM (Tiêu chuẩn Centimet Khối trên Phút), chẳng hạn như 2 sccm, 10 sccm hoặc 20 ml/phút. Thuật ngữ "tiêu chuẩn" có nghĩa là lưu lượng được tham chiếu đến các điều kiện nhiệt độ và áp suất cụ thể, thường là 0°C và 1 atm, cho phép các kết quả đo nhất quán và có thể so sánh được trên các ứng dụng khác nhau. Để biết thêm thông tin về điều kiện khí tiêu chuẩn và thực tế, vui lòng xem bài viết này: [m³/h so với Nm³/h so với Sm³/h: Hướng dẫn Tối ưu về Đơn vị Lưu lượng Khí] .

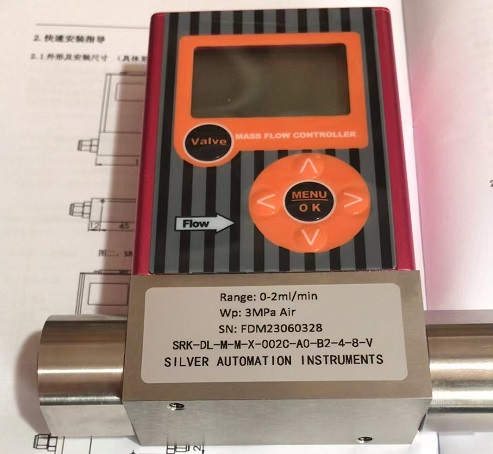

sccm flow meter

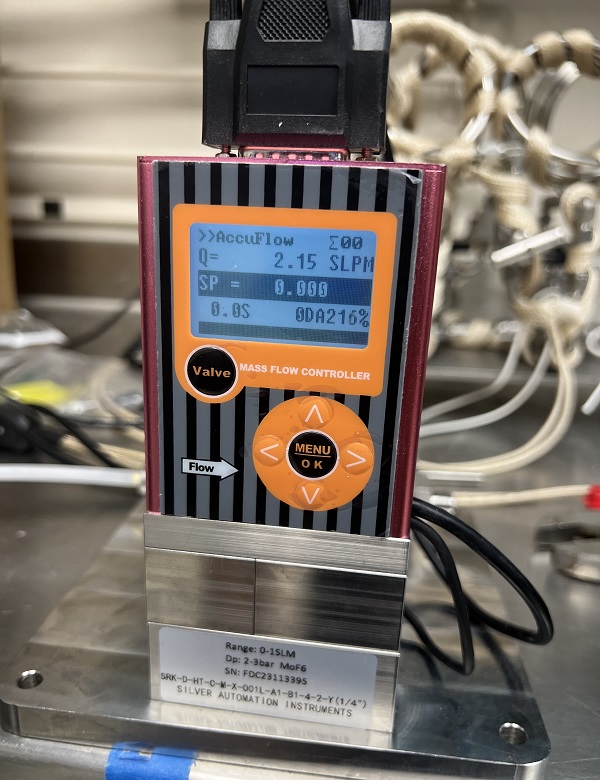

Thiết bị đo lưu lượng khí siêu nhỏ sccm

Không giống như các đồng hồ đo lưu lượng khí công nghiệp thông thường xử lý khối lượng khí lớn (với đơn vị lưu lượng như MMscfd, GPM hoặc m3/h), đồng hồ đo lưu lượng SCCM được thiết kế để đo lưu lượng khí vi mô. Chúng được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi kiểm soát khí chính xác — chẳng hạn như sản xuất chất bán dẫn, nghiên cứu trong phòng thí nghiệm, sản xuất thiết bị y tế, phát hiện rò rỉ khí và thiết bị phân tích. Ngay cả những thay đổi nhỏ nhất trong lưu lượng khí cũng có thể ảnh hưởng đáng kể đến chất lượng quy trình và năng suất sản phẩm trong các lĩnh vực này.

Tại sao đo lưu lượng SCCM lại quan trọng

  • Trong môi trường sản xuất công nghệ cao và phòng thí nghiệm, việc kiểm soát chính xác lưu lượng khí đảm bảo tính lặp lại của quy trình và đảm bảo chất lượng. Ví dụ, trong chế tạo chất bán dẫn, khí được sử dụng để khắc mạch, lắng đọng màng mỏng và làm sạch buồng. Một sai lệch nhỏ trong lưu lượng khí có thể dẫn đến lớp phủ không đều, độ đồng đều của quá trình khắc kém hoặc mất cân bằng hóa học.
  • Tương tự, trong sản xuất dược phẩm hoặc kiểm soát lò phản ứng sinh học, việc duy trì định lượng khí ổn định đảm bảo điều kiện phản ứng nhất quán và vận hành an toàn. Do đó, lưu lượng kế SCCM không chỉ là một thiết bị đo lường — mà còn là một công cụ kiểm soát quy trình giúp duy trì độ chính xác, an toàn và hiệu quả.
  • Ngoài ra, lưu lượng kế SCCM còn được sử dụng rộng rãi để kiểm tra rò rỉ thiết bị và xác minh độ kín. Bằng cách đo chính xác lưu lượng khí rất nhỏ, chúng có thể phát hiện ngay cả những rò rỉ nhỏ nhất trong van, đường ống hoặc buồng kín. Khả năng này rất quan trọng trong các ngành công nghiệp như dược phẩm, sản xuất chất bán dẫn và hệ thống xử lý khí, nơi rò rỉ không được phát hiện có thể ảnh hưởng đến chất lượng sản phẩm, an toàn và hiệu quả vận hành. Việc đo lưu lượng vi mô chính xác đảm bảo duy trì tính toàn vẹn của thiết bị và bất kỳ rò rỉ nào cũng được phát hiện kịp thời.

  • Lưu lượng kế SCCM thực hiện thử nghiệm rò rỉ

Đồng hồ đo lưu lượng SCCM hoạt động như thế nào

Lưu lượng kế SCCM có thể dựa trên các nguyên lý đo lường khác nhau. Hai loại phổ biến nhất là lưu lượng kế khối lượng nhiệt và lưu lượng kế chênh lệch áp suất.

1. Nguyên lý dòng khối nhiệt

sccm flow meter-thermal mass
Lưu lượng kế khối lượng nhiệt vi mô đo lưu lượng khí dựa trên sự truyền nhiệt. Bên trong cảm biến, một bộ gia nhiệt nhỏ làm nóng một phần dòng khí, và các cảm biến nhiệt độ theo dõi tốc độ nhiệt được khí mang đi. Khí di chuyển càng nhanh, nhiệt lượng được loại bỏ càng nhiều.

Vì phương pháp này phụ thuộc vào đặc tính nhiệt của khí, nên nó đo lưu lượng khối lượng trực tiếp — mà không cần bù nhiệt độ hay áp suất. Điều này lý tưởng cho các ứng dụng có thành phần khí và điều kiện vận hành ổn định.

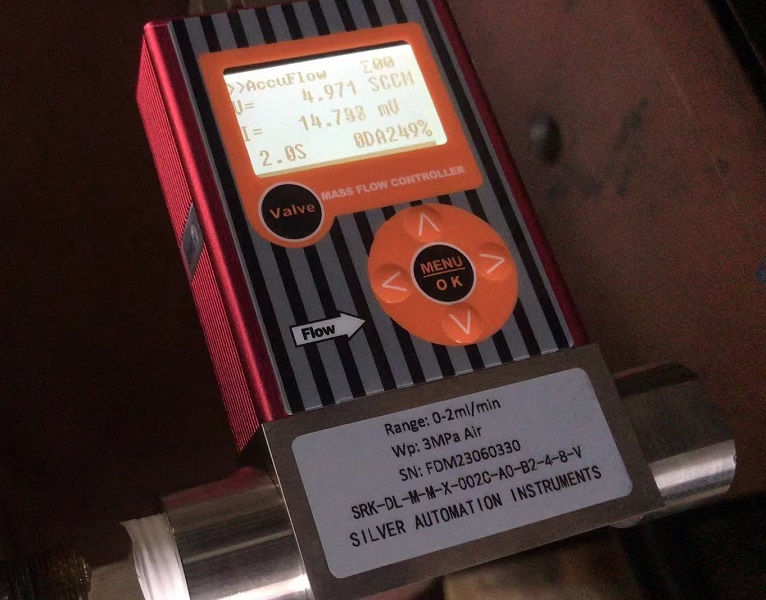

Lưu lượng kế vi nhiệt với đơn vị lưu lượng ml/phút đặc biệt thích hợp để đo khí áp suất thấp, lưu lượng thấp, mang lại độ chính xác cao, khả năng lặp lại tuyệt vời và thời gian phản hồi nhanh.

2. Nguyên lý chênh lệch áp suất

sccm flow meter -DP principle

Một phương pháp phổ biến khác là đo lưu lượng chênh lệch áp suất (DP). Nó hoạt động bằng cách đặt một bộ phận hạn chế (chẳng hạn như một lỗ hoặc một bộ phận dòng chảy tầng) trên đường dẫn khí. Khi khí chảy qua bộ phận hạn chế, nó tạo ra một độ sụt áp tỷ lệ thuận với lưu lượng.

Bằng cách đo chênh lệch áp suất này và biết mật độ khí, hệ thống có thể tính toán lưu lượng thể tích hoặc khối lượng. Đối với phép đo lưu lượng vi mô trong các đơn vị SCCM, bộ phận DP phải được thiết kế cẩn thận để tạo ra chênh lệch áp suất có thể đo được ngay cả ở lưu lượng rất thấp.

Máy đo SCCM dựa trên DP được biết đến với hiệu suất mạnh mẽ và khả năng tương thích với nhiều loại khí khác nhau, nhưng chúng thường yêu cầu hiệu chỉnh nhiệt độ và áp suất để duy trì độ chính xác cao.

Ứng dụng của đồng hồ đo lưu lượng SCCM

Lưu lượng kế SCCM là công cụ thiết yếu trong bất kỳ quy trình nào liên quan đến kiểm soát khí chính xác. Một số ứng dụng điển hình bao gồm:
  • Sản xuất chất bán dẫn và điện tử
Được sử dụng để kiểm soát khí mang, khí lắng đọng và hệ thống khắc plasma. Độ chính xác của SCCM đảm bảo sản xuất wafer ổn định và chất lượng đồng đều.
  • Nghiên cứu trong phòng thí nghiệm
Trong các phòng thí nghiệm R&D, các nhà khoa học sử dụng lưu lượng kế SCCM cho sắc ký khí, quang phổ và nghiên cứu động học phản ứng, trong đó yêu cầu định lượng khí chính xác.
  • Dược phẩm và Công nghệ sinh học
Chúng điều chỉnh nguồn cung cấp khí trong các máy lên men, lò phản ứng sinh học hoặc buồng khử trùng, duy trì điều kiện phát triển hoặc phản ứng tối ưu.
  • Thiết bị phân tích và môi trường
Lưu lượng kế SCCM giúp theo dõi việc lấy mẫu không khí, hệ thống hiệu chuẩn khí và phân tích khí thải, đảm bảo các loại khí vết được đo chính xác.
  • Thiết bị Y tế và Khoa học Đời sống
Trong các ứng dụng như liệu pháp hô hấp, gây mê và hệ thống trộn khí, kiểm soát mức SCCM đảm bảo an toàn cho bệnh nhân và độ chính xác của thiết bị.

Tầm quan trọng của độ chính xác và độ ổn định

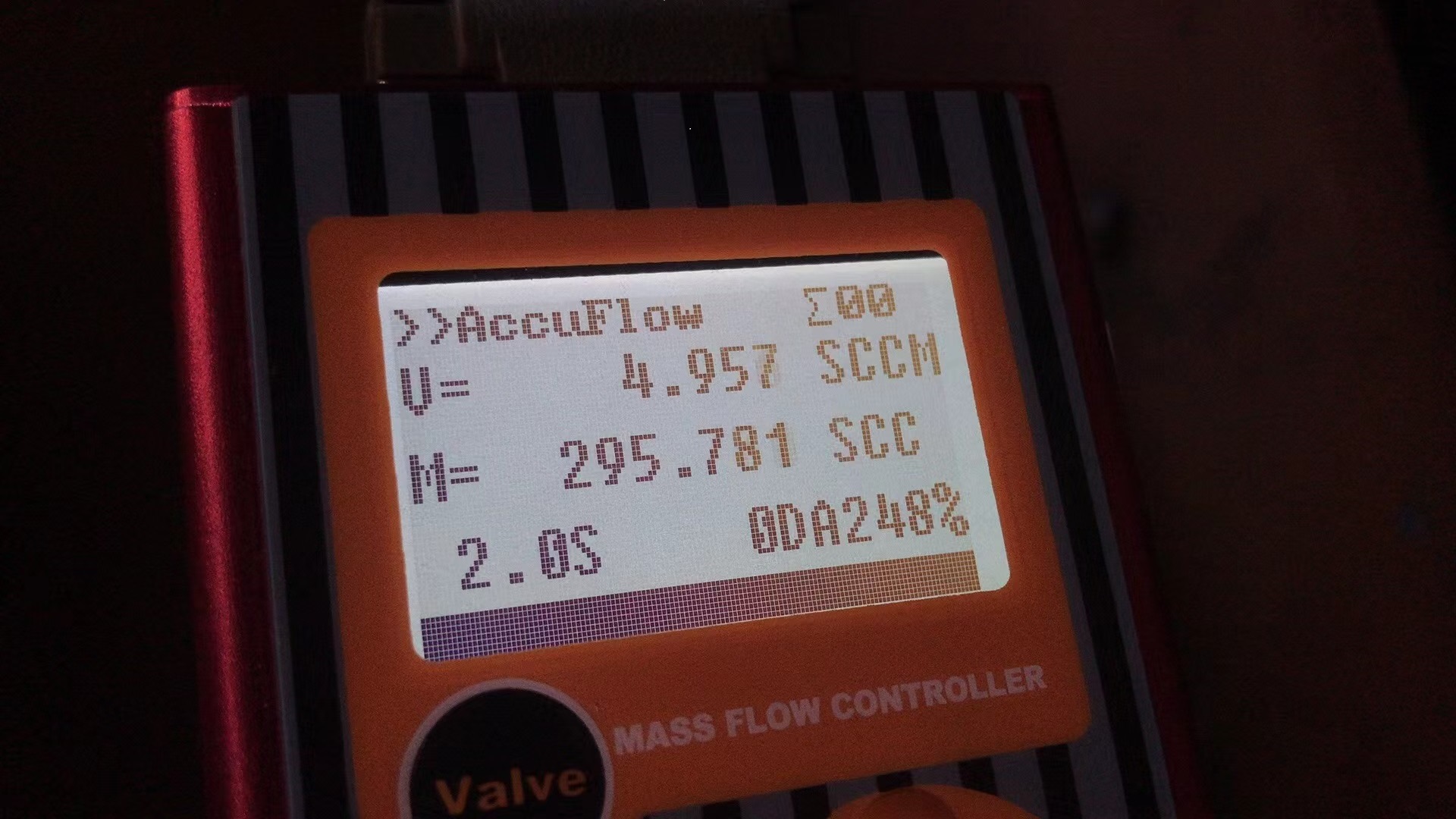

sccm flow meter
Lưu lượng kế SCCM phải có độ chính xác vượt trội, thường trong phạm vi ±1% giá trị đọc hoặc tốt hơn. Độ nhạy và độ ổn định bằng 0 cũng rất quan trọng — ngay cả sai số nhỏ cũng có thể gây ra sai số đáng kể trong quá trình vận hành lâu dài.

Trong các hệ thống sản xuất tự động, lưu lượng kế SCCM thường tích hợp với đầu ra 4-20mA, RS485 MODBUS hoặc màn hình kỹ thuật số. Điều này cho phép giám sát thời gian thực, ghi dữ liệu và điều khiển vòng kín, đảm bảo lưu lượng khí luôn nằm trong thông số kỹ thuật chặt chẽ.

Một số model tiên tiến cho phép người dùng thiết lập mật độ khí cố định để chuyển đổi lưu lượng thể tích thành lưu lượng khối lượng (ví dụ: kg/giờ hoặc lb/phút). Tuy nhiên, nếu mật độ khí thay đổi do áp suất hoặc nhiệt độ thay đổi, kết quả đo có thể không còn chính xác nữa. Vì lý do này, lưu lượng kế khối lượng nhiệt vốn có chức năng đo lưu lượng khối lượng được ưu tiên cho các ứng dụng vi lưu lượng quan trọng.

Chọn đồng hồ đo lưu lượng SCCM phù hợp


Khi lựa chọn lưu lượng kế SCCM, các kỹ sư nên cân nhắc một số yếu tố:

Phạm vi lưu lượng – Thiết bị phải bao phủ phạm vi lưu lượng mong muốn (ví dụ: 0–10 SCCM, 0–500 SCCM) với độ chính xác đủ.
Loại khí – Một số đồng hồ đo chỉ dành riêng cho một loại khí, trong khi một số khác có thể hiệu chuẩn cho nhiều loại khí.
Điều kiện vận hành – Áp suất, nhiệt độ và độ ẩm có thể ảnh hưởng đến hiệu suất.

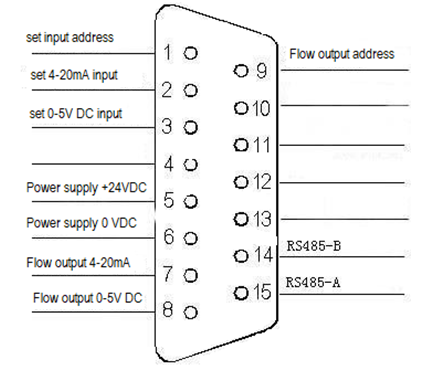

Đầu ra tín hiệu – Chọn tín hiệu tương tự (4–20mA) hoặc tín hiệu số (MODBUS, RS485 hoặc USB) dựa trên hệ thống điều khiển của bạn. Thông tin thêm về cài đặt đồng hồ đo lưu lượng SCCM MODBUS RUT. Đồng hồ đo lưu lượng khí micro sccm MODBUS RTU
Thời gian cài đặt và phản hồi – Các ứng dụng dòng chảy nhỏ thường đòi hỏi phản hồi nhanh và kích thước nhỏ gọn.

Dây đồng hồ đo lưu lượng khí siêu nhỏ SCCM




Hướng dẫn sử dụng và lắp đặt đúng cách cho đồng hồ đo lưu lượng khí SCCM

1. Cài đặt bộ lọc
Để đảm bảo phép đo chính xác và bảo vệ lưu lượng kế, khí phải sạch, không có bụi, chất lỏng và dầu. Nếu cần, hãy lắp đặt bộ lọc phù hợp. Khi kết nối bình chứa chất lỏng với đầu ra của lưu lượng kế, nên lắp thêm van một chiều tại đầu ra để ngăn ngừa dòng chảy ngược, có thể làm hỏng lưu lượng kế.

2. Xử lý khí ăn mòn
Các kênh đo lưu lượng được chế tạo từ vật liệu chống ăn mòn như SUS 316L (00Cr17Ni14Mo2), SUS 417J1 (00Cr30Mo2) và cao su flo. Các đồng hồ đo này có thể xử lý các loại khí ăn mòn vừa phải và dung môi hữu cơ, miễn là hệ thống của người dùng sạch sẽ, ít rò rỉ và được bảo trì đúng cách. Đối với các loại khí ăn mòn đặc biệt, tất cả các vật liệu bịt kín phải được điều chỉnh cho phù hợp. Luôn ghi rõ loại khí khi đặt hàng.

3. Vị trí lắp đặt
Mặc dù khuyến nghị lắp đặt bộ điều khiển trên bề mặt phẳng, nhưng thiết bị không quá nhạy với hướng và có thể lắp đặt ở nhiều vị trí khác nhau. Nếu xảy ra hiện tượng lệch điểm 0 khi lắp đặt lưu lượng kế ở góc không nằm ngang, bạn có thể điều chỉnh điểm 0 sau khi lắp đặt.

4. Niêm phong van
Van bên trong của bộ điều khiển lưu lượng hoạt động như một van điều chỉnh, không phải van khóa. Người dùng nên lắp đặt van khóa riêng biệt ở cả đầu vào và đầu ra, đặc biệt khi xử lý khí ăn mòn, để đảm bảo an toàn vận hành. Sau thời gian dài sử dụng, tỷ lệ rò rỉ của van trong phạm vi 2% của toàn thang đo (FS) được coi là bình thường. Nếu rò rỉ vượt quá mức này, cần phải bảo trì.

5. Hiệu chuẩn và chuyển đổi khí
Lưu lượng kế thường được hiệu chuẩn bằng nitơ (N₂). Đối với các ứng dụng yêu cầu hiệu chuẩn bằng các loại khí khác, cần ghi rõ điều này khi đặt hàng. Người dùng có thể chuyển đổi số đo cho các loại khí khác nhau bằng hệ số chuyển đổi được cung cấp trong phụ lục để đảm bảo phép đo chính xác. Phụ lục: Hệ số chuyển đổi lưu lượng khí .

Phần kết luận

Lưu lượng kế SCCM đóng vai trò thiết yếu trong các ngành công nghiệp hiện đại đòi hỏi khả năng kiểm soát lưu lượng khí chính xác. Cho dù là lắng đọng màng mỏng trên chất bán dẫn, tiến hành nghiên cứu hóa học nhạy cảm hay cung cấp định lượng khí chính xác trong thiết bị y tế, các thiết bị này đều đảm bảo tính ổn định, hiệu quả và chất lượng.

Bằng cách hiểu rõ nguyên lý hoạt động của chúng — đặc biệt là các loại khối lượng nhiệt và chênh lệch áp suất — người dùng có thể lựa chọn lưu lượng kế SCCM phù hợp nhất cho quy trình của mình. Trong bất kỳ ứng dụng nào mà lưu lượng khí nhỏ đóng vai trò quan trọng, một lưu lượng kế SCCM chính xác không chỉ là một công cụ — mà còn là nhịp đập của hệ thống quản lý khí chính xác.
