Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực 12 inch: Độ chính xác, độ bền và hiệu suất.

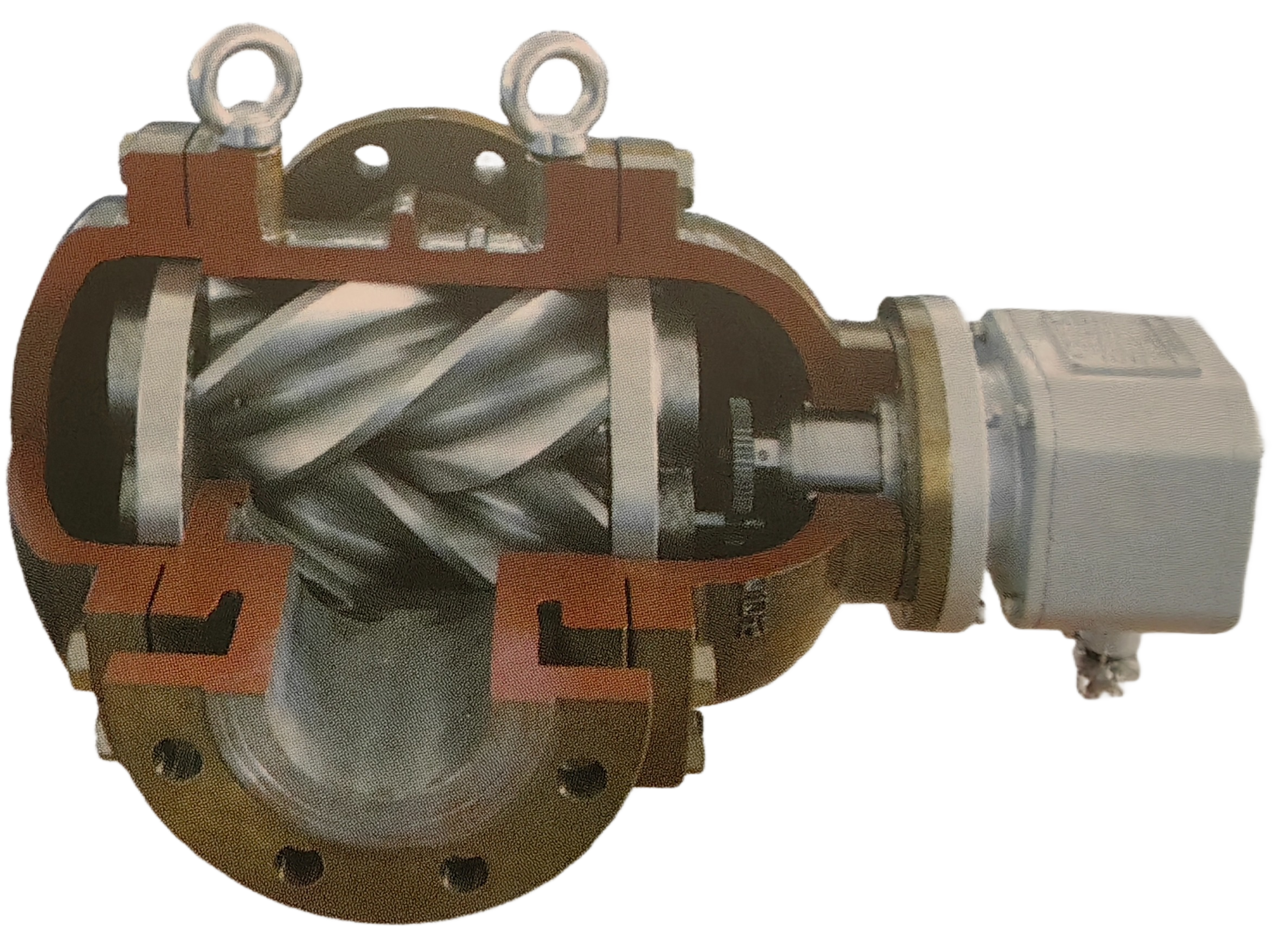

Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực bánh răng xoắn 12 inch (DN300) dùng cho dầu và nhiên liệu

Trong khi các đồng hồ đo lưu lượng kiểu dịch chuyển tích cực (PD) nhỏ hơn như loại 2 inch, 3 inch hoặc 4 inch khá phổ biến, thì đồng hồ đo lưu lượng kiểu dịch chuyển tích cực 12 inch (DN300) lại khó tìm hơn nhiều. Chỉ có một vài nhà sản xuất có thể chế tạo các đồng hồ PD dung tích lớn với hiệu suất đáng tin cậy. Silver Automation Instruments là một trong số đó. Đồng hồ đo lưu lượng bánh răng xoắn 12 inch của chúng tôi được thiết kế cho nhiên liệu, dầu, dầu thô và dầu diesel , cung cấp phép đo thể tích chính xác cho các ứng dụng công nghiệp đòi hỏi khắt khe.

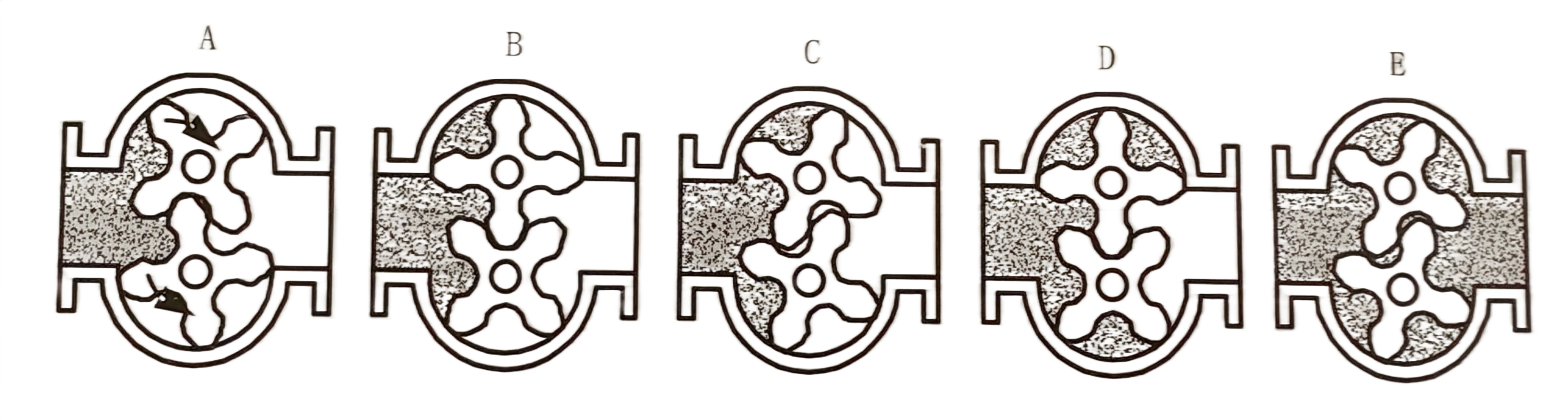

Nguyên lý hoạt động: Cách thức hoạt động của lưu lượng kế bánh răng xoắn PD đo lưu lượng

Lưu lượng kế kiểu dịch chuyển thể tích (PD) chia chất lỏng thành các thể tích cố định, có thể lặp lại. Trong lưu lượng kế kiểu bánh răng xoắn , hai rôto xoắn được gia công chính xác sẽ quay bên trong buồng đo khi chất lỏng chảy qua. Mỗi vòng quay hoàn chỉnh dịch chuyển một thể tích cơ sở cố định, do đó tổng số vòng quay tỷ lệ thuận với lưu lượng thể tích.

Do các rôto không tiếp xúc với nhau hoặc với thành buồng, sự mài mòn cơ học được giảm thiểu và tuổi thọ được kéo dài. Thiết kế hình xoắn ốc đảm bảo dòng chảy êm ái, ít rung động , giảm thiểu rung động/dao động áp suất có thể ảnh hưởng đến các thiết bị hoặc van điều khiển ở phía hạ lưu. Điều này mang lại tiếng ồn thấp hơn, tín hiệu ổn định hơn và dữ liệu chính xác hơn cho điều khiển tự động — lý tưởng cho việc đo lường dầu và nhiên liệu , nơi các chỉ số ổn định và khả năng lặp lại lâu dài là rất quan trọng.

Các tính năng và ưu điểm chính

1. Độ chính xác và độ lặp lại cao — Độ chính xác lên đến ±0,2% với độ lặp lại tuyệt vời; phù hợp cho việc chuyển giao quyền sở hữu và kiểm soát quy trình.
2. Khả năng xử lý độ nhớt rộng — Có thể xử lý chất lỏng có độ nhớt lên đến 3500 cP , bao gồm dầu nặng/nhựa đường/chất bôi trơn (đồng hồ đo bánh răng hình bầu dục thường phù hợp với độ nhớt thấp hơn; việc lựa chọn phụ thuộc vào điều kiện quy trình).
3. Giảm tổn hao áp suất và độ ồn thấp — Bánh răng xoắn ốc giảm thiểu sức cản dòng chảy và rung động cơ học, cho kết quả đo ổn định và êm ái hơn.
4. Khả năng chịu nhiệt và áp suất — Lên đến 250 °C (với áo gia nhiệt) và áp suất định mức lên đến 900 psig (tùy thuộc vào từng model).
5. Ngõ ra linh hoạt — Bộ ghi cơ khí hoặc bộ phát điện tử với xung, 4–20 mA, MODBUS RTU hoặc HART.
6. Vật liệu bền chắc — Thép không gỉ, thép đúc hoặc hợp kim nhôm (tùy theo từng mẫu) để phù hợp với các loại chất lỏng, mức độ ăn mòn và ngân sách khác nhau.
7. Dễ bảo trì và hiệu chỉnh — Cơ cấu đơn giản và gia công chính xác giúp giảm thời gian ngừng hoạt động và chi phí vòng đời sản phẩm.

Những ưu điểm này khiến đồng hồ đo PD 12 inch trở thành lựa chọn đa năng cho các ngành lọc dầu, chế biến hóa chất, sản xuất điện, tiếp nhiên liệu hàng hải và vận chuyển chất lỏng số lượng lớn.

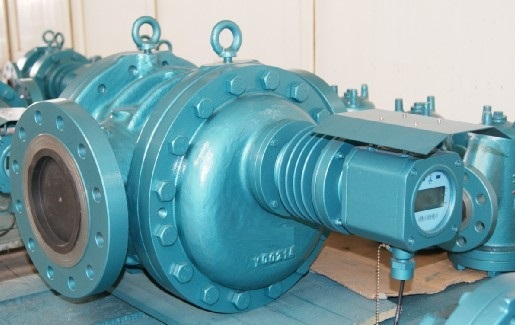

Đồng hồ đo lưu lượng cơ khí 12 inch dùng để đo nhiên liệu và dầu.

Đồng hồ đo lưu lượng cơ khí 12 inch lý tưởng cho việc chuyển tải khối lượng lớn dầu diesel, dầu nhiên liệu, dầu thô và các hydrocacbon khác. Buồng bánh răng xoắn ốc của nó cung cấp phép đo mượt mà, ít rung động ngay cả ở tốc độ cao (lên đến ~900 m³/h , tùy thuộc vào độ nhớt). Bộ đếm cơ khí hiển thị trực quan trực tiếp – đáng tin cậy cho các địa điểm không có nguồn điện bên ngoài. Được chế tạo bằng thép carbon và thép không gỉ, đồng hồ được thiết kế để có tuổi thọ cao trong môi trường khắc nghiệt, từ các trạm nạp hàng đến các kho nhiên liệu và hệ thống phân phối dầu.

Ứng dụng trong nhiều ngành công nghiệp

• Đo lưu lượng dầu trong đường ống, kho chứa và nhà máy lọc dầu.
• Hệ thống đo nhiên liệu cho dầu diesel, dầu hỏa, nhiên liệu hàng không.
• Pha trộn và định lượng hóa chất (chất lỏng nhớt, tùy chọn áo gia nhiệt)
• Giám sát chất bôi trơn và dầu thủy lực
• Chuyển giao quyền sở hữu giữa nhà cung cấp và người dùng cuối.
• Nhựa đường/nhựa nhựa có lớp vỏ bọc

Vật liệu xây dựng

Mỗi thiết bị bao gồm một cảm biến lưu lượng chính xác, một bộ điều chỉnh độ chính xác , một bộ ghi cơ khí hoặc kỹ thuật số và một bộ phát tín hiệu . Các bánh răng định thời được đặt bên ngoài buồng đo để đồng bộ hóa các rôto mà không cần tiếp xúc bên trong. Áo gia nhiệt tùy chọn (nước nóng/dầu/hơi nước, thường ≤200 °C) giúp giữ cho chất lỏng nhớt ở điều kiện tối ưu mà không làm hỏng thân đồng hồ. Các cấp áp suất có sẵn bao gồm PN16, PN25, PN40 và 6,3 MPa (tùy thuộc vào từng model). Có sẵn các thiết kế thân đơn hoặc thân kép để phù hợp với nhu cầu về lưu lượng và lắp đặt.

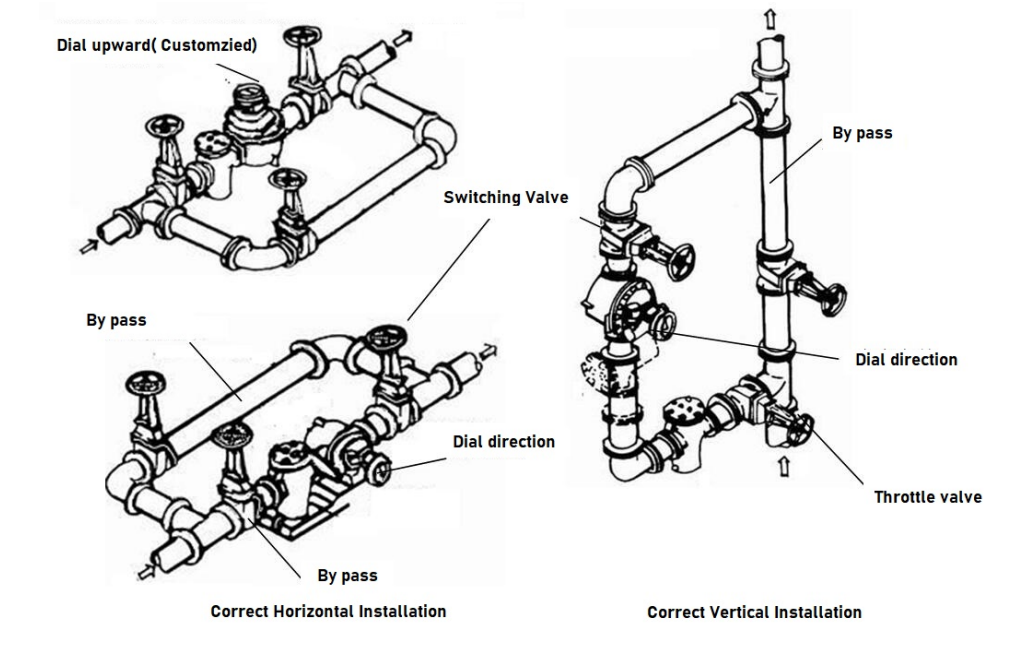

Hướng dẫn cài đặt

• Lắp đặt bộ lọc phía trước để ngăn chặn sự xâm nhập của các mảnh vụn.
• Nếu có khí/bọt khí lẫn trong chất lỏng, hãy sử dụng bộ tách khí .
• Hãy điều chỉnh hướng dòng chảy sao cho trùng với mũi tên trên thân đồng hồ đo.
• Tránh thay đổi van đột ngột gây ra hiện tượng sốc áp suất .
• Để đạt độ chính xác tốt nhất, hãy vận hành ở mức lưu lượng 40–80% lưu lượng tối đa .
• Cung cấp đường dây nhánh nếu cần đo liên tục trong quá trình bảo trì.
• Tránh hiệu chuẩn nước đối với các đồng hồ đo bằng gang/thép đúc trừ khi được phê duyệt cụ thể.

Tóm tắt hiệu năng kỹ thuật

• Kích thước : 12 inch (DN300) — được thiết kế cho đường ống DN300 để đo lưu lượng chất lỏng lớn.
• Lưu lượng : lên đến ~800–900 m³/h (điển hình; tùy thuộc vào độ nhớt và cấu hình).
• Độ chính xác : ±0,2% hoặc ±0,5% (tùy thuộc vào kiểu máy/cấu hình).
• Độ lặp lại : ≤ 1/3 sai số cơ bản.
• Nhiệt độ : −41 °C đến +250 °C (với tùy chọn bộ tản nhiệt/áo khoác chịu nhiệt cao).
• Khả năng chịu độ nhớt : lên đến 3500 cP .
• Ngõ ra : Xung, 4–20 mA, HART hoặc màn hình hiển thị cơ học.
• Áp suất định mức : lên đến 6,3 MPa (tùy thuộc vào từng model).
• Chống cháy nổ : các lựa chọn cho khu vực nguy hiểm.

Độ nhớt so với lưu lượng điển hình (12 inch)

Các giá trị sau đây là ví dụ dựa trên các ứng dụng phổ biến và không đại diện cho tất cả các điều kiện trong ngành.

Tại sao nên chọn thiết bị tự động hóa Silver?

Là một nhà sản xuất lưu lượng kế giàu kinh nghiệm tại Trung Quốc , Silver Automation Instruments cung cấp các loại lưu lượng kế kiểu dịch chuyển tích cực , tuabin , khối lượng Coriolis và từ tính trên toàn thế giới. Chúng tôi tập trung vào các sản phẩm hiệu quả về chi phí, hiệu suất cao với hỗ trợ kỹ thuật nhanh chóng. Mỗi chiếc lưu lượng kế đều được kiểm tra trước khi giao hàng, và hệ thống chất lượng của chúng tôi tuân thủ các tiêu chuẩn quốc tế (ví dụ: ISO 9001, CE).

Phần kết luận

Đồng hồ đo lưu lượng PD bánh răng xoắn 12 inch (DN300) của Silver Automation Instruments cung cấp khả năng đo thể tích chính xác, ổn định cho dầu , nhiên liệu và các ứng dụng chất lỏng số lượng lớn khác. Với vật liệu bền chắc, giao diện I/O linh hoạt, tùy chọn vỏ bảo vệ và bảo trì đơn giản, nó mang lại độ tin cậy và tổng chi phí sở hữu mà người dùng công nghiệp mong đợi.

Cho dù bạn quản lý mạng lưới phân phối dầu, kho chứa nhiên liệu hay đường ống vận chuyển hóa chất, đồng hồ đo PD 12 inch của chúng tôi đảm bảo từng giọt đều được tính toán chính xác và hiệu quả.

Câu hỏi thường gặp — Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực 12 inch (DN300)

1) Chiều dài từ mặt bích này đến mặt bích kia (khoảng cách giữa hai mặt bích) của đồng hồ đo lưu lượng PD 12 inch là bao nhiêu?

Chiều dài điển hình giữa hai mặt bích của đồng hồ đo lưu lượng kiểu dịch chuyển tích cực 12 inch (DN300) là 800 mm.

2) Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực 12 inch nặng bao nhiêu?

Trọng lượng tịnh ước tính khoảng 890 kg . Trọng lượng vận chuyển cuối cùng có thể thay đổi tùy thuộc vào các tùy chọn và vật liệu.

3) Đồng hồ đo lưu lượng PD 12 inch có cần đường ống thẳng để lắp đặt không?

Không cần đoạn thẳng. Không giống như nhiều loại đồng hồ đo lưu lượng kiểu vận tốc, đồng hồ đo lưu lượng PD kiểu bánh răng xoắn không cần đoạn thẳng ở phía thượng lưu/hạ lưu.

4) Đồng hồ đo PD 12 inch có thể sử dụng bộ đếm cơ học (không cần nguồn điện ngoài) không?

Có. Có sẵn bộ đếm cơ học để hiển thị cục bộ mà không cần nguồn điện. Bộ phát tín hiệu điện tử cũng là một tùy chọn .

5) Có sẵn các đầu ra xung, 4–20 mA hoặc MODBUS RTU không?

Có. Chúng tôi có thể cung cấp các đầu ra xung , 4–20 mA và MODBUS RTU . Vui lòng nêu rõ yêu cầu I/O của bạn khi đặt hàng.

6) Bạn có thể cung cấp đồ thị độ giảm áp suất (ΔP) cho lưu lượng kế PD 12 inch không?

Có. Biểu đồ/đường cong tổn thất áp suất có thể được cung cấp theo yêu cầu để phù hợp với độ nhớt, lưu lượng và nhiệt độ chất lỏng của bạn. Dưới đây là đường cong tổn thất áp suất để bạn tham khảo.
