Đồng hồ đo lưu lượng tốt nhất cho ngành công nghiệp thủy tinh: Hướng dẫn thực tế về cách lựa chọn, đ

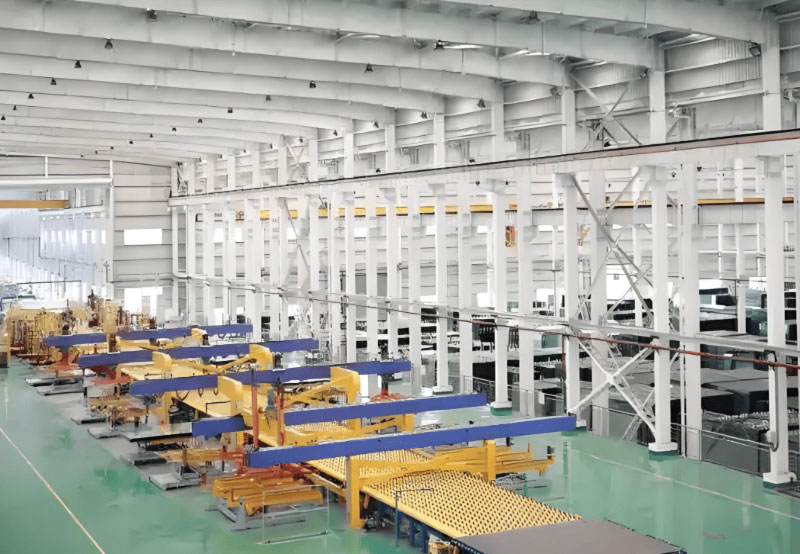

Lưu lượng kế cho kính nổi hiện đại

Sản xuất kính—đặc biệt là kính nổi hiện đại—hoạt động dựa trên các tiện ích chính xác. Từ nước uống trên đường ống chính Marafiq đến các vòng nước làm mát, từ khí tự nhiên và LPG đến oxy, nitơ, hydro và khí nén, việc đo lưu lượng đáng tin cậy giúp lò nung ổn định, bồn thiếc an toàn và chất lượng đồng đều. Hướng dẫn này giải thích các loại lưu lượng kế công nghiệp phù hợp với từng đường ống, cách chọn kích thước (4", 8", 16", 20" phổ biến trong các nhà máy) và những điều cần lưu ý về độ chính xác, nhiệt độ và bảo trì. Nếu bạn đang tìm kiếm " lưu lượng kế tốt nhất cho nước ", " lưu lượng kế khí tự nhiên ", " lưu lượng kế khí nén " hoặc " lưu lượng kế oxy ", bạn đã đến đúng nơi.

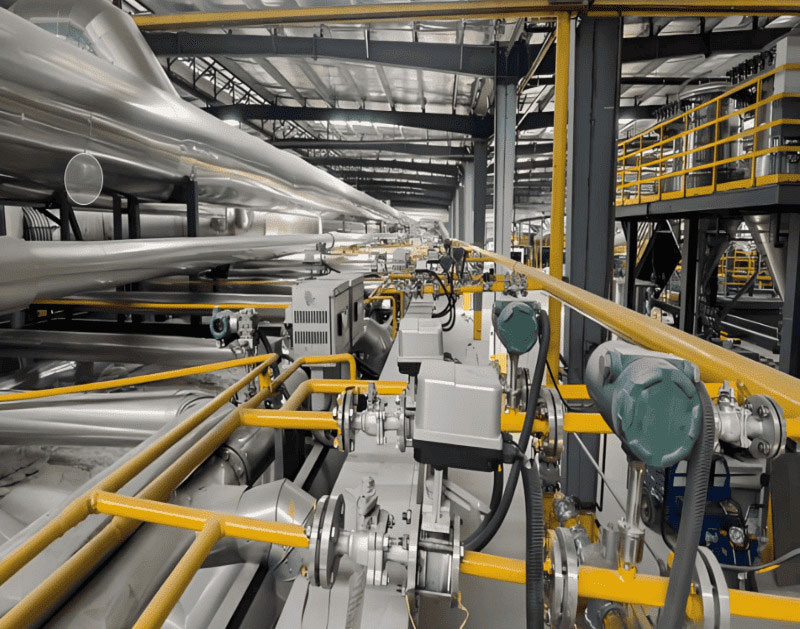

Lưu lượng kế công nghiệp

Tại sao lưu lượng kế lại quan trọng trong nhà máy kính

• Tính ổn định của quy trình: Tỷ lệ làm giàu nhiên liệu/không khí và O₂ chính xác giúp duy trì sự đồng đều nhiệt độ lò và giảm thiểu khuyết tật.
• Tối ưu hóa tiện ích: Theo dõi lượng nước trong tháp giải nhiệt , xả CT và mạch vòng kín giúp cắt giảm chi phí nước và năng lượng.

• An toàn và tuân thủ: Lưu lượng chính xác về xả thải IWW (nước thải công nghiệp) hỗ trợ báo cáo về môi trường.
• Kiểm soát chất lượng: Dòng chảy ổn định vào bồn thiếc bảo vệ chất lượng bề mặt và giảm thiểu tạp chất.

Kết quả tìm kiếm nhanh: dòng → lưu lượng kế được đề xuất

Nước uống (4–8″, lên đến 60 °C):

• Tốt nhất: Đồng hồ đo lưu lượng điện từ (đồng hồ đo từ) —không mất áp suất, độ chính xác cao đối với chất lỏng dẫn điện, lý tưởng cho đường ống nước uống chính , đường ống "gương" và "mẫu", hệ thống tháp giải nhiệt và bình giãn nở vòng kín .
• Thay thế: Thời gian vận chuyển siêu âm cho các thiết bị kẹp khi việc tắt máy khó khăn hoặc lưu lượng kế tuabin lỏng

Nước thành phẩm RO (4″, lên đến 50 °C):

• Tốt nhất: Lưu lượng kế tuabin lỏng hoặc lưu lượng kế xoáy cho độ dẫn điện thấp và khả năng chống ăn mòn; kiểm tra độ dẫn điện RO so với thông số kỹ thuật của lưu lượng kế.
• Thay thế: đồng hồ đo lưu lượng bằng thép không gỉ .

Nước làm mát—vòng hở (8–16″) & vòng kín (20″, lên đến 50 °C):

• Tốt nhất: Đồng hồ đo từ cho mạng lưới chính và các nhánh làm mát N₂/O₂; chọn IP68 cho hố, kích thước lớn có mặt bích hàn.
• Phương án thay thế: Siêu âm trên các đường ống rất lớn hoặc khi áp suất giảm phải bằng 0.

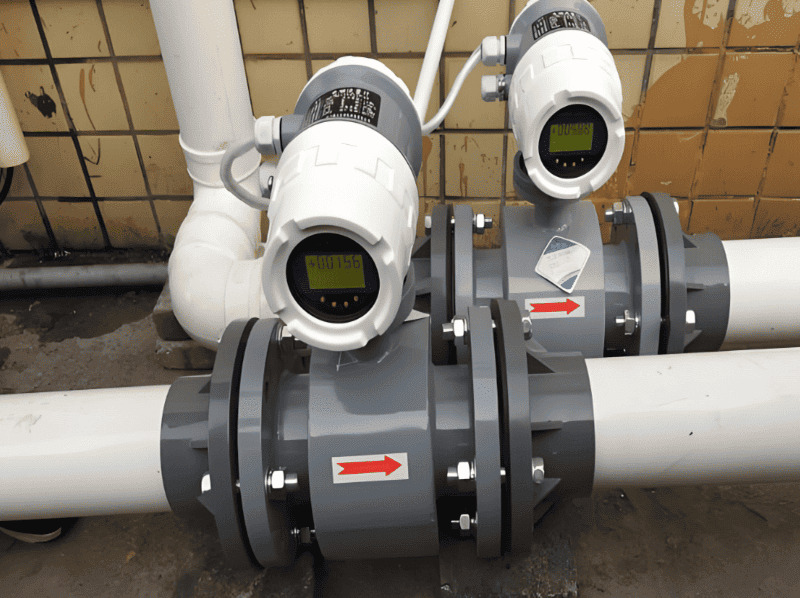

Nước IWW: xả vào Marafiq & CT xả xuống (4″, lên đến 50 °C):

• Tốt nhất: Đồng hồ đo từ có lớp lót chống mài mòn (ví dụ: cao su cứng) hoặc lớp lót Teflon để đo chất lỏng ăn mòn và nối đất toàn bộ; thêm khả năng hai chiều nếu cần.
• Mẹo tuân thủ: Ghép nối với máy ghi dữ liệu để báo cáo lưu lượng nước thải .

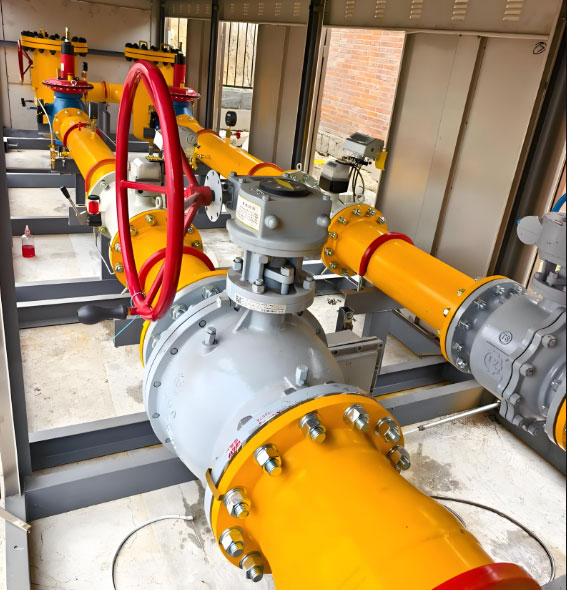

Khí đốt tự nhiên (8″) & LPG/SNG (8″) vào phòng khí lò sưởi (lên đến 60 °C):

• Tốt nhất: Đồng hồ đo lưu lượng tuabin khí để đo lưu lượng/cấp độ chuyển giao có độ chính xác cao với tổn thất áp suất thấp.
• Lựa chọn thay thế: Lưu lượng kế xoáy (mạnh mẽ, giá thành thấp hơn) trên khí sạch, khô; cân nhắc sử dụng lưu lượng kế khối nhiệt, lưu lượng kế khí giá thành thấp cho đường ống có kích thước lớn .

Oxy đến OxiBoost (4″, lên đến 60 °C):

• Tốt nhất: (dòng chảy khối trực tiếp, không bù áp suất/nhiệt độ) hoặc Coriolis để có độ chính xác cao nhất.
• Lưu ý: Đảm bảo vật liệu và giấy phép sạch O₂.

Bể nitơ trong thiếc (4″, lên đến 60 °C):

• Tốt nhất: Khối nhiệt hoặc xoáy nhiệt có bù áp suất/nhiệt độ để kiểm soát chăn N₂ ổn định.

Bể hydro trong thiếc (4″, lên đến 60 °C):

• Tốt nhất: Lưu lượng kế khối lượng Coriolis — tuyệt vời cho H ₂ có mật độ thay đổi; hỗ trợ tỷ lệ khí quyển bồn thiếc chính xác hoặc tùy chọn với lưu lượng kế xoáy và lưu lượng kế diện tích thay đổi.
• An toàn: Sử dụng máy phát chống cháy nổ và phớt tương thích với H₂.

Không khí nén từ máy nén số 1–số 3 (4″, lên đến 60 °C):

• Tốt nhất: Đồng hồ đo lưu lượng nhiệt cho khí nén để theo dõi đường cơ sở, rò rỉ và năng lượng riêng (kWh/Nm³).
• Lựa chọn khác: Vortex nếu bạn thích đo vận tốc với cấu trúc chắc chắn.

Đo kích thước và độ chính xác: đúng ngay từ lần đầu tiên

• Kích thước và vận tốc đường ống: Hầu hết các đường ống 4″–20″ trong các nhà máy thủy tinh đều hướng đến vận tốc 0,5–3 m/s đối với chất lỏng và 15–30 m/s đối với chất khí. Hãy đảm bảo số Reynolds nằm trong thông số kỹ thuật của đồng hồ đo để đảm bảo độ chính xác.

• Yêu cầu chạy thẳng:

• Mag: thường là ≥5D ngược dòng / ≥3D xuôi dòng (kiểm tra nhà cung cấp).
• Xoáy nước: ≥15D/5D thường gặp.
• Siêu âm: theo hướng dẫn đếm đường đi; đường đôi hoặc bốn cho đường ống lớn.

• Mục tiêu về độ chính xác:

• Mag & siêu âm (lỏng): ±0,2–0,5% tỷ lệ .
• Siêu âm (khí, lưu ký): ±0,5–1,0% .
• Khối lượng nhiệt (không khí/khí): ±1–2% giá trị đọc thông thường.
• Coriolis (H₂, đường nhỏ): ±0,1–0,2% lưu lượng khối lượng.

• Nhiệt độ: Bạn đã ghi nhận nhiệt độ lên đến 50–60 °C — nằm trong giới hạn của hầu hết các đồng hồ đo. Kiểm tra lớp lót, gioăng và các thông số điện tử.

• Độ dẫn điện (đối với máy đo từ): Đảm bảo >5–20 µS/cm (tùy theo nhà cung cấp). Sản phẩm RO có thể yêu cầu lớp lót PTFE hoặc lớp siêu âm thay thế.

Thực hành cài đặt tốt nhất cho thời gian hoạt động cao

• Lắp đặt: Đối với chất lỏng, lắp đặt toàn bộ ống mag, tốt nhất là theo chiều ngang với điện cực ở vị trí 3 và 9 giờ để tránh nhiễu khí/chất rắn.
• Tiếp địa và che chắn: Sử dụng vòng tiếp địa trên lớp lót không dẫn điện và che chắn cáp tín hiệu tránh xa VFD.
• Van cô lập và van bypass: Cho phép hoán đổi nóng máy phát và bảo trì mà không cần dừng sản xuất.
• Nguồn điện và đầu ra: Chuẩn hóa ở mức 24 VDC nếu có thể; sử dụng 4–20 mA + HART/Modbus để tích hợp DCS; xem xét đầu ra xung cho tổng số.
• Chống xâm nhập: Đối với hố và mạng lưới ngoài trời , hãy chọn thân máy được phủ epoxy và đạt chuẩn IP67/IP68 .
• Khu vực nguy hiểm: Khu vực khí lò, H₂, O₂ cần có chứng nhận ATEX/IECEx hoặc chứng nhận của địa phương; hãy chọn rào chắn an toàn nội tại khi cần thiết.

Các trường hợp sử dụng tiết kiệm chi phí mà bạn có thể sao chép

Tối ưu hóa tháp giải nhiệt

Lắp đặt đồng hồ đo từ trên đường ống bổ sung và xả cặn để tính toán chu kỳ cô đặc và giảm chi phí nước và hóa chất.

Chương trình rò rỉ khí nén

Đồng hồ đo khối lượng nhiệt tại đầu máy nén và các khu vực sản xuất chính sẽ phát hiện rò rỉ và cho phép đánh giá chuẩn kWh/Nm³ .

Kiểm soát tỷ lệ nhiên liệu-không khí

Ghép nối đồng hồ đo khí siêu âm (NG/LPG) với đồng hồ đo khối lượng oxy để ổn định cấu hình nhiệt của lò và giảm mức tiêu thụ nhiên liệu riêng.

Kiểm soát bầu không khí tắm thiếc

Coriolis (H ₂ ) và khối lượng nhiệt (N ₂ ) duy trì chính xác %H₂/%N₂, cải thiện độ hoàn thiện bề mặt và giảm lượng vật liệu thải.

Báo cáo theo quy định

Tổng lượng xả thải của IWW thông qua đồng hồ đo từ giúp đơn giản hóa các báo cáo và kiểm toán về môi trường.

Tác giả: Silver Automation Instruments — Đội ngũ kỹ thuật

Chuyên gia thiết bị đo lường thực tế với hơn 10 năm kinh nghiệm thực tế trong lĩnh vực đo lưu lượng, áp suất và mức. Chuyên môn về đồng hồ đo tuabin khí, Coriolis, từ tính và siêu âm. Quy trình đạt tiêu chuẩn CE & ISO 9001.

Trang web: silverinstruments.com | Email: technician@silverinstruments.com
