Đồng hồ đo lưu lượng

Đồng hồ đo lưu lượng điện tử


Đồng hồ đo lưu lượng khối điện tử được sử dụng để xác định tốc độ dòng chảy của chất lỏng và khí. Điều này là cần thiết trong các lĩnh vực khác nhau của sản xuất nhà máy, hiệu quả và chất lượng. Chẳng hạn, vì định luật bảo toàn khối lượng vật liệu đòi hỏi khối lượng đầu ra phải bằng khối lượng đầu vào, một đồng hồ đo lưu lượng khối có thể phát hiện bất kỳ tổn thất nào trong khối lượng khi sản phẩm chảy vào giữa đầu vào và đầu ra. Đồng hồ đo lưu lượng khối điện tử cần chỉ báo lưu lượng kỹ thuật số để hiển thị tốc độ dòng chất lỏng và tổng lưu lượng, cũng cần các đầu ra khác nhau, chẳng hạn như dòng điện, xung hoặc tần số. Nó cũng cần thông tin liên lạc, chẳng hạn như HART hoặc Modbus.

Có rất nhiều ứng dụng công nghiệp yêu cầu các lỗi rất nhỏ khi xác định lưu lượng lớn. Do đó, độ chính xác cao rất quan trọng khi chọn hoặc mua máy đo lưu lượng khối điện tử cho ứng dụng đó. Một trường hợp tốt là giám sát nhiên liệu trong nhiều ứng dụng công nghiệp, nơi dòng chảy quá mức thực sự có thể làm thay đổi chất lượng sản phẩm hoặc gây nguy cơ hỏa hoạn và hư hỏng cho thiết bị. Trường hợp tương tự áp dụng cho nhiều ứng dụng khí.

Lưu lượng kế khối lượng điện tử-Coriolis

Electronic mass flowmeter-Coriolis meter

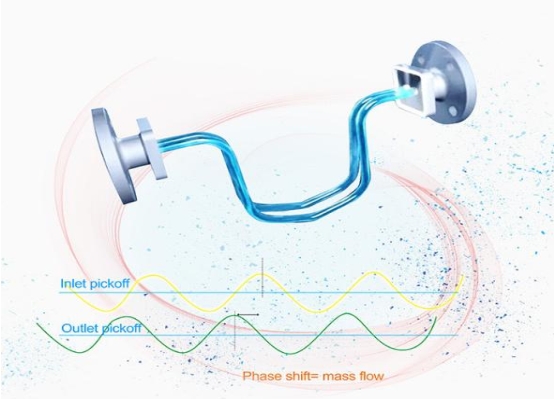

Làm thế nào cảm biến lưu lượng khối điện tử này làm việc?

Khi khối lượng chảy trong một ống hoặc ống, nó tạo ra một lực khi nó di chuyển tới hoặc ra khỏi một tâm quay. Đồng hồ đo lưu lượng khối lượng Coriolis được sử dụng để đo lực này. Bên trong cảm biến lưu lượng, lực sẽ tạo ra một cú lắc khi nó làm rung ống trong đó khối lượng đang chảy. Máy đo Coriolis sẽ đo lượng xoắn của vòng xoay, tỷ lệ thuận với tốc độ dòng chảy của chất lỏng hoặc khí đi qua bên trong ống.

Trường hợp lưu lượng kế Coriolis điện tử được sử dụng?

Đồng hồ đo lưu lượng khối kỹ thuật số có thể được sử dụng trong các ứng dụng liên quan đến nước, hóa chất, nhiên liệu, bitum, nhựa và khí / hơi. Những thay đổi về mật độ chất lỏng sẽ không ảnh hưởng đến lưu lượng khối lượng mặc dù cần cẩn thận khi đo lưu lượng khí / hơi vì tốc độ dòng chảy có xu hướng thấp. Áp suất lớn cũng sẽ giảm trên đồng hồ đo lưu lượng và đường ống liên quan có thể xảy ra.

Lưu lượng kế khối lượng khí Eletronic Đồng hồ đo lưu lượng khối lượng lớn

Eletronic gas mass flowmeter –Thermal mass flow meter

Một đồng hồ đo lưu lượng khối nhiệt sẽ được thiết kế dành riêng cho một ứng dụng công nghiệp nhất định để đo lưu lượng khí hoặc khí. Các đồng hồ đo lưu lượng phân tán nhiệt này không có bất kỳ bộ phận chuyển động nào và chúng không cần bất kỳ sự điều chỉnh áp suất hoặc nhiệt độ nào. Chúng cũng giữ được độ chính xác ngay cả khi được sử dụng để đo tốc độ dòng chảy trên một phạm vi rộng.

Đồng hồ đo lưu lượng nhiệt kỹ thuật số có thể xử lý nhiều loại khí, như khí tự nhiên, khí sinh học, N2, O2, CO2, Hydrogen, khí nén. Nó có thể phát hiện lưu lượng thấp của khí và không khí. Máy phát lưu lượng khối lớn với đầu ra 4-20mA, đầu ra xung cho điều khiển quá trình khác nhau. Nó thậm chí có thể trang bị Giao thức Hart hoặc Modbus. Chỉ báo lưu lượng kỹ thuật số có thể hiển thị tốc độ dòng khí và tổng lưu lượng một cách sống động.

Đồng hồ đo lưu lượng khí nhiệt đi kèm với đồng hồ đo lưu lượng nội tuyến và cảm biến lưu lượng loại chèn. Cảm biến lưu lượng chèn được sử dụng cho các đường ống lớn giúp tiết kiệm rất nhiều chi phí cho giám sát lưu lượng khí đường ống lớn.

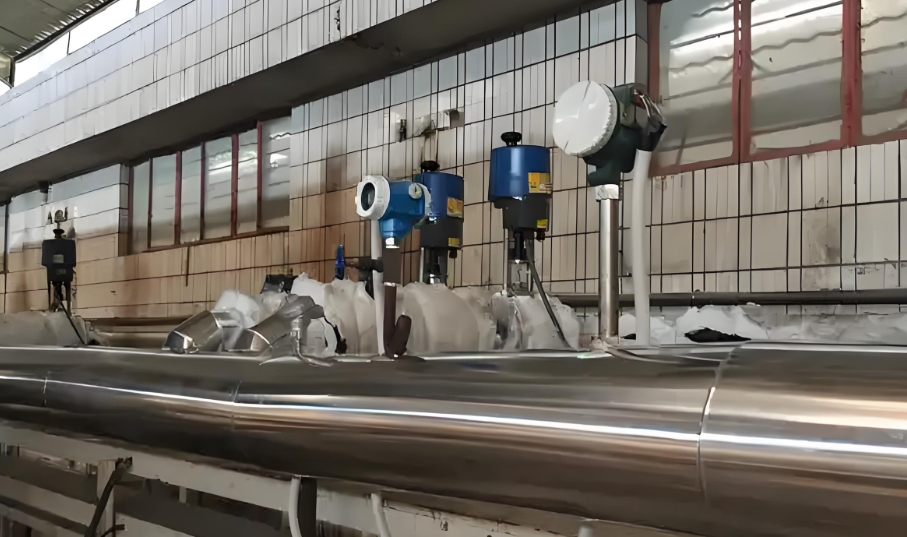

Đồng hồ đo lưu lượng điện tử gián tiếp

Khi so sánh, đồng hồ đo lưu lượng khối điện tử sẽ đo lưu lượng khí và chất lỏng trực tiếp hoặc gián tiếp. Điều đó thực sự có thể phụ thuộc vào cơ chế họ sử dụng để đo lường. Một số yêu cầu một số loại cảm biến đo lường khác (như cảm biến nhiệt độ công nghiệp và cảm biến áp suất) và máy tính lưu lượng để tính toán lưu lượng khối, và chúng được gọi là lưu lượng kế gián tiếp. Ví dụ, chúng ta có thể sử dụng đồng hồ đo lưu lượng dòng xoáy , đồng hồ đo lưu lượng của lỗ, đồng hồ đo lưu lượng V-Cone, đồng hồ đo lưu lượng cân bằng để đo lưu lượng khí hoặc khối hơi, chúng ta cũng cần trang bị cảm biến nhiệt độ, máy phát áp suất hoặc máy tính lưu lượng để tính toán khí hoặc lưu lượng khối hơi. Các phép đo trực tiếp không yêu cầu các thiết bị và thiết bị bổ sung này, ví dụ như trong việc đo lưu lượng khối khí bằng cách sử dụng đồng hồ đo lưu lượng Coriolis.

Ứng dụng

Lưu lượng kế khối lượng điện tử được áp dụng trong các ứng dụng khác nhau bao gồm các ngành công nghiệp dầu khí, nước và nước thải, năng lượng, hóa chất, thực phẩm và đồ uống, và khoa học đời sống. Nó có thể được áp dụng trong các ứng dụng có tốc độ dòng chảy thấp đến cao và trong các ứng dụng chất lỏng, khí và bùn đầy thách thức.

Khi mua máy đo lưu lượng khối nhiệt hoặc máy đo lưu lượng Coriolis, nhà cung cấp yêu cầu phải hiểu thành phần của chất lỏng cần đo, vì thành phần có thể ảnh hưởng đến phép đo. Trong trường hợp như vậy, hệ số hiệu chuẩn thích hợp có thể cần thiết để xác định tốc độ dòng chảy chính xác. Mặc dù hiệu chuẩn tồn tại đối với đồng hồ đo lưu lượng nhiệt 'thực sự đối với mọi đồng hồ đo lưu lượng khối bất kể cơ chế sử dụng là gì, độ chính xác phụ thuộc vào hỗn hợp khí thực tế được đo. Điều này có thể khác với hỗn hợp được sử dụng để hiệu chỉnh máy đo. Máy đo lưu lượng khối Eletronic không rẻ, trong khi Công cụ tự động hóa bạc luôn hỗ trợ khách hàng với cảm biến lưu lượng kỹ thuật số chắc chắn ở mức giá thấp.
