Các phương pháp tốt nhất để lắp đặt đồng hồ đo lưu lượng xoáy: Chiều dài ống thẳng và hướng dẫn về đ

Yêu cầu về chiều dài ống thẳng

Để đảm bảo phép đo lưu lượng ổn định và chính xác, cần duy trì chiều dài đoạn ống thẳng thích hợp ở phía trước và phía sau thiết bị đo lưu lượng xoáy .

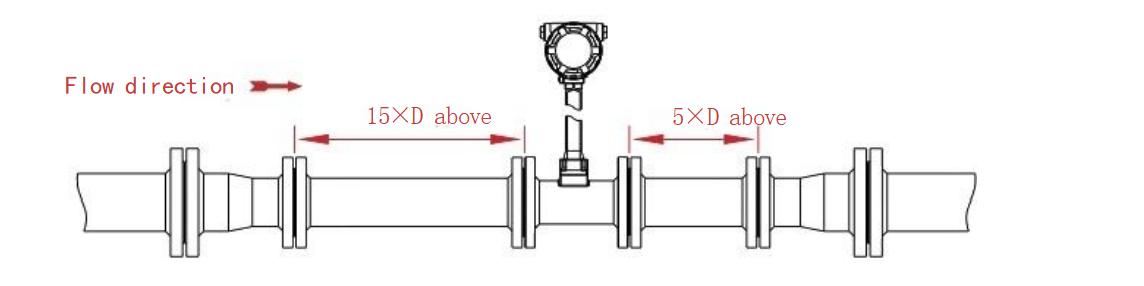

(1) Ống giảm (Thu hẹp dòng chảy)
Đối với các đoạn ống giảm kích thước, cần cung cấp ít nhất 15D ống thẳng ở phía thượng lưu và 5D ở phía hạ lưu của đồng hồ đo lưu lượng.
(D = Đường kính trong danh nghĩa của lưu lượng kế xoáy)

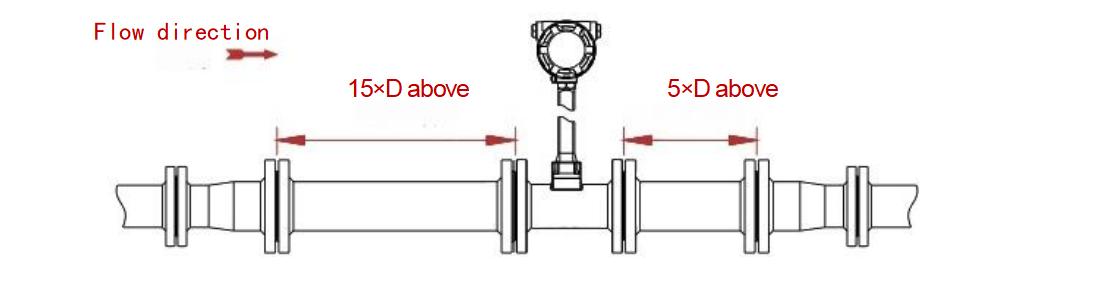

(2) Ống mở rộng (Mở rộng dòng chảy)
Trong trường hợp đường ống giãn nở, hãy duy trì chiều dài đoạn thẳng như cũ: 15D ở thượng nguồn và 5D ở hạ nguồn.

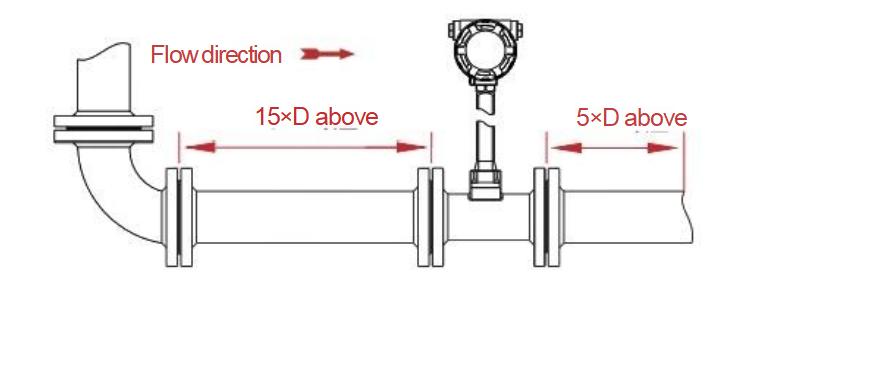

(3) Khuỷu tay và các đoạn uốn cong
Đối với mỗi khuỷu hoặc đoạn ống uốn cong, hãy lắp đặt 15D ống thẳng ở phía thượng lưu và 5D ở phía hạ lưu để ổn định dòng chảy trước khi đo.

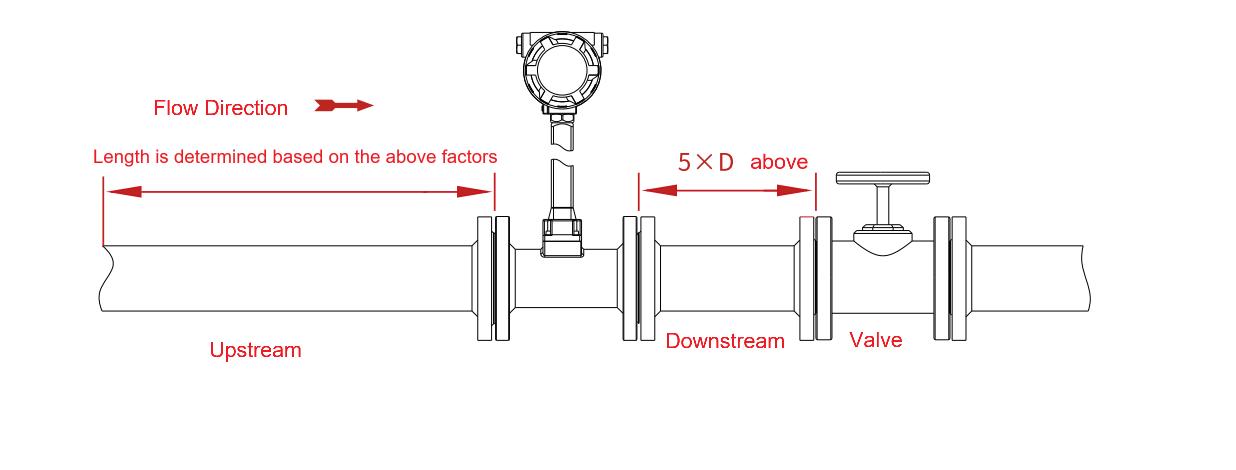

(4) Vị trí van
Tốt nhất, van nên được lắp đặt ở phía hạ lưu của lưu lượng kế.

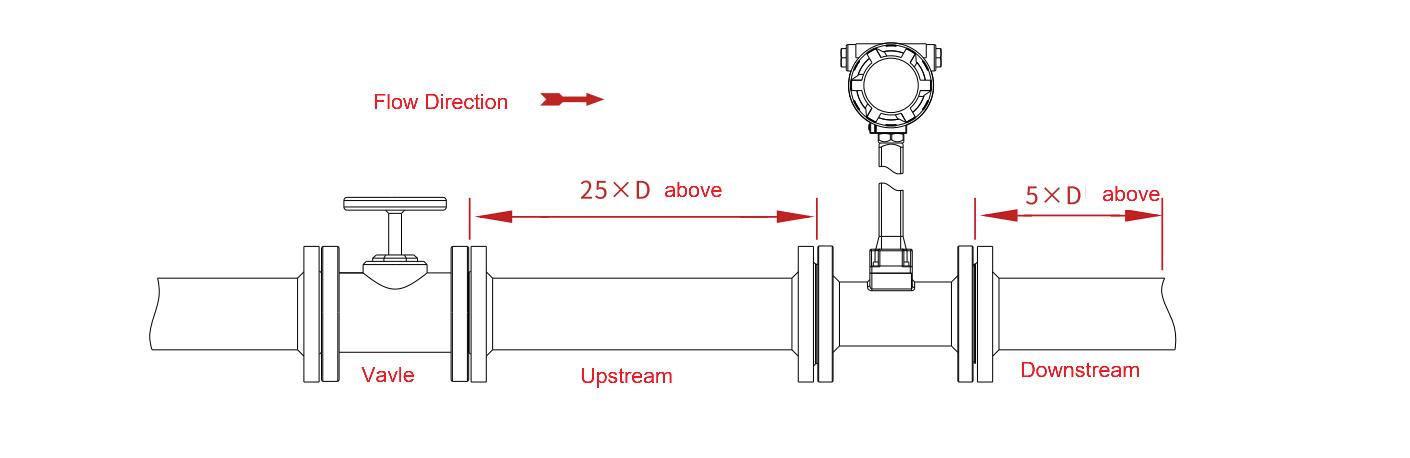

Nếu bắt buộc phải lắp đặt ở thượng nguồn, hãy kéo dài đoạn thẳng phía thượng nguồn lên ít nhất 25D và giữ nguyên 5D ở hạ nguồn. Điều này giúp giảm thiểu sự nhiễu loạn dòng chảy do hoạt động của van gây ra.

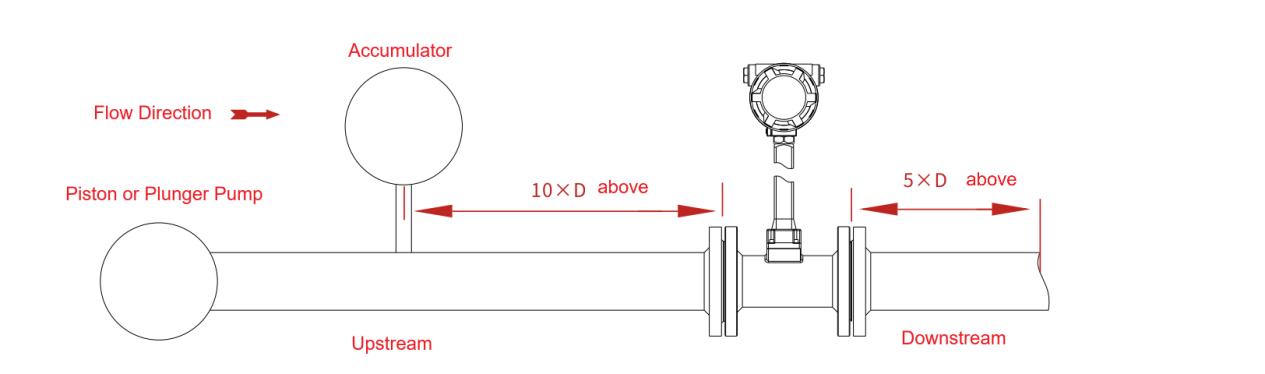

(5) Bơm piston hoặc bơm pittông
Khi sử dụng bơm piston hoặc bơm pittông, hãy lắp đặt một bộ tích áp ở phía trước lưu lượng kế để giảm lưu lượng dao động và đảm bảo số liệu ổn định.

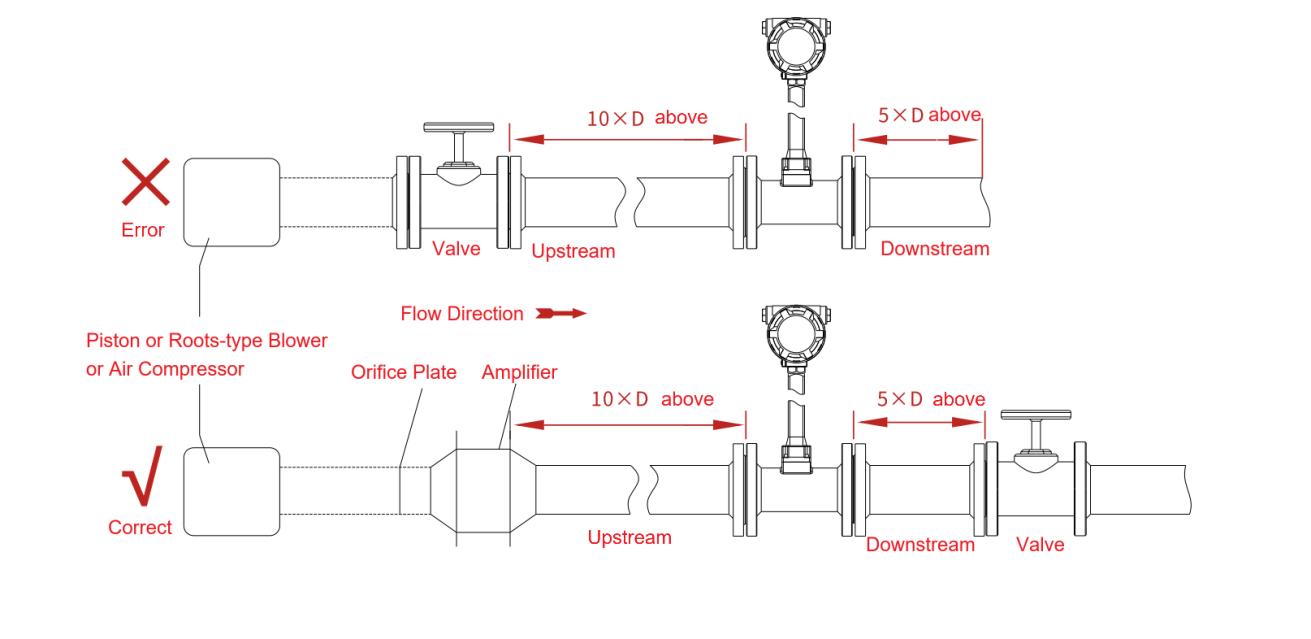

(6) Dòng chảy xung nhịp trong đường ống dẫn khí hoặc chất lỏng
Các đường ống dẫn khí có quạt thổi kiểu piston hoặc Roots, hoặc các đường ống dẫn chất lỏng áp suất cao có bơm pittông, thường tạo ra các xung động. Để giảm thiểu điều này, hãy lắp đặt bộ giảm xung động (chẳng hạn như tấm chắn lỗ hoặc buồng giãn nở) ở phía trước đồng hồ đo.

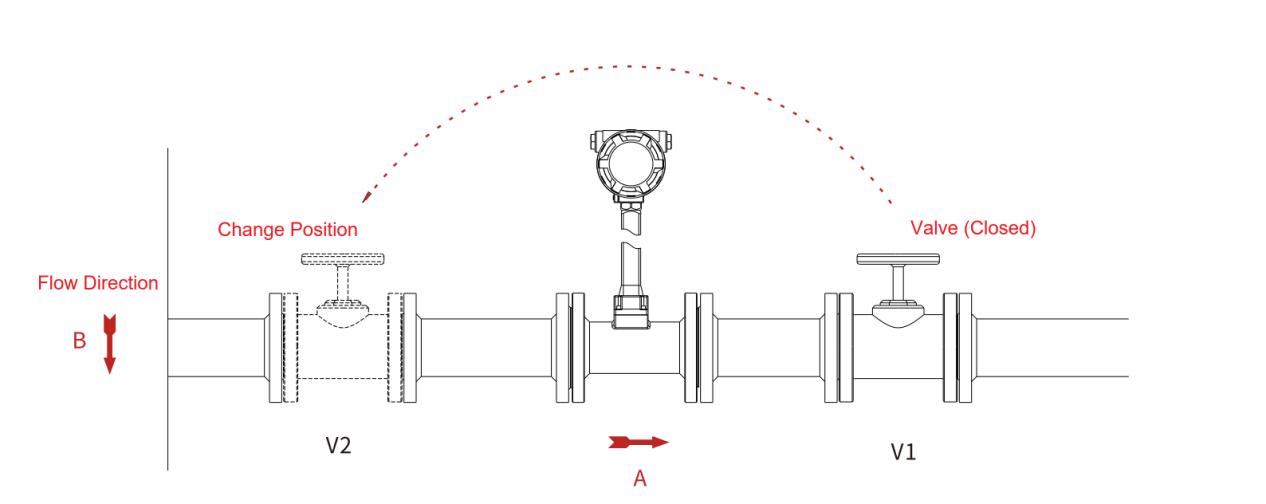

(7) Vị trí ống và van kiểu T
Đối với đường ống hình chữ T, việc đặt van ở phía thượng nguồn của lưu lượng kế có thể ngăn áp suất dao động ảnh hưởng đến độ ổn định điểm không. Di chuyển van để tránh dao động tín hiệu trong quá trình gián đoạn dòng chảy.

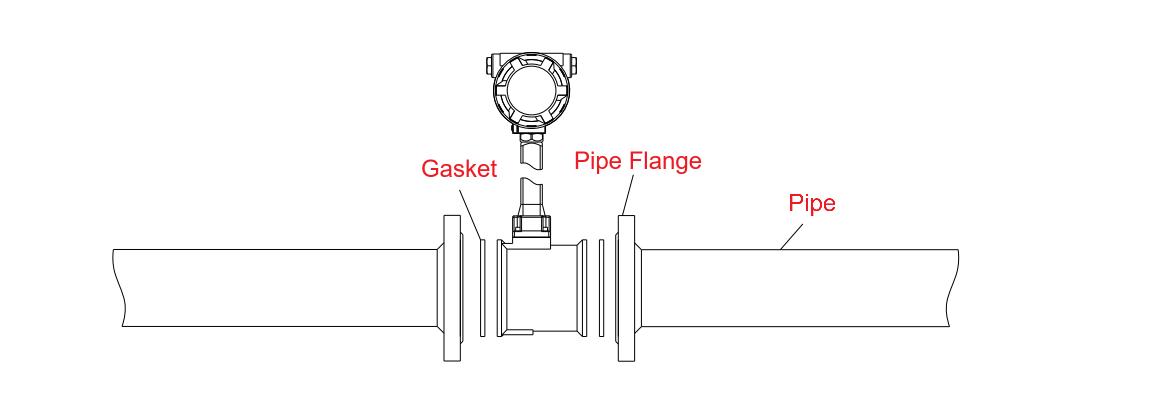

(8) Gioăng
Đảm bảo các gioăng không nhô ra vào bên trong đường ống, vì điều này có thể gây ra hiện tượng nhiễu loạn và sai số trong phép đo.

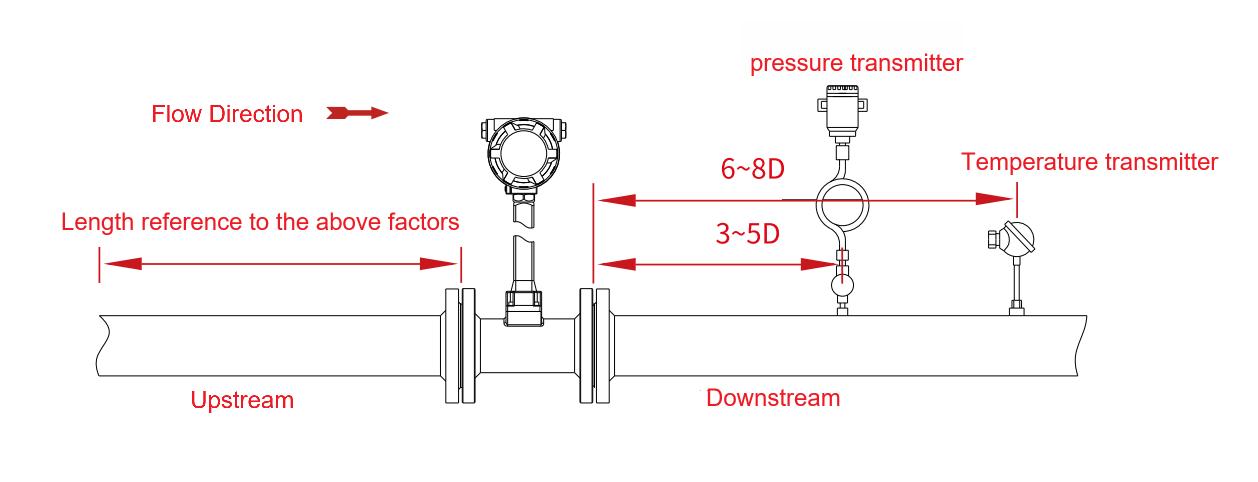

(9) Điểm lấy mẫu áp suất và nhiệt độ
Điểm lấy mẫu áp suất: 3–5D phía hạ lưu của lưu lượng kế
Điểm lấy mẫu nhiệt độ: 6–8D phía hạ lưu của lưu lượng kế

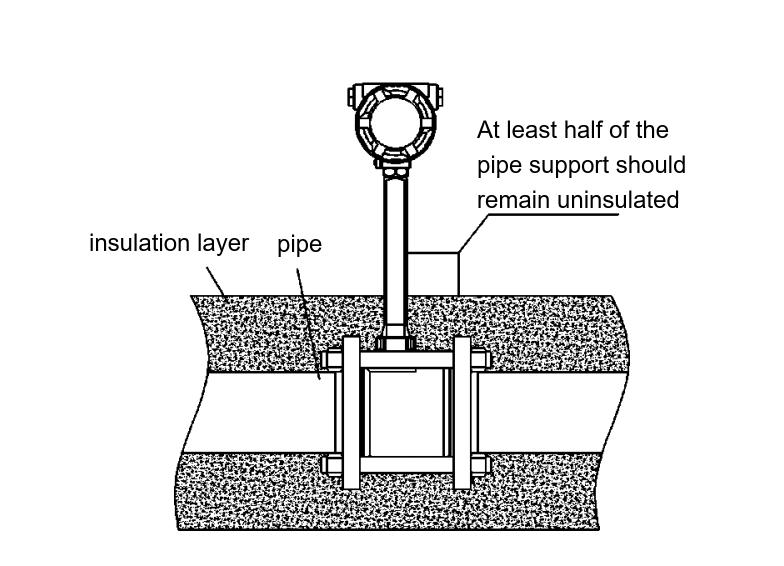

(10) Cách nhiệt
Khi cách nhiệt các đường ống dẫn chất lỏng ở nhiệt độ cao, không được che phủ giá đỡ bộ truyền tín hiệu của lưu lượng kế để đảm bảo thông gió và tiếp cận bảo trì thích hợp.

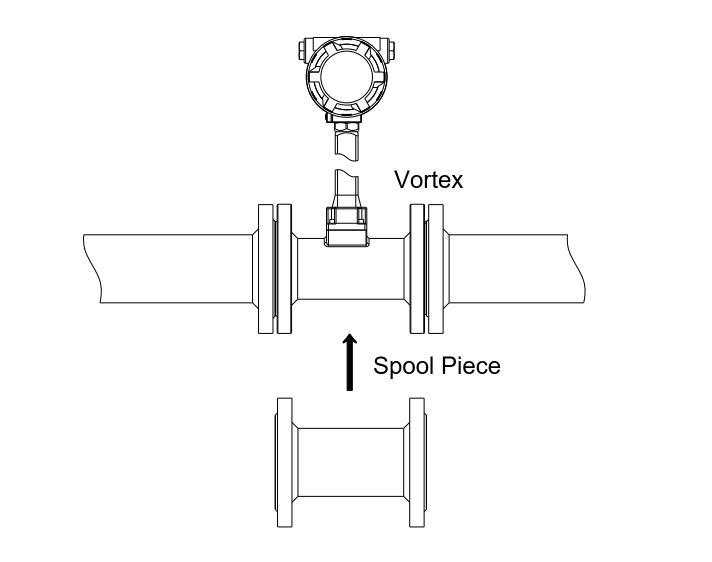

(11) Làm sạch đường ống
Trước khi vận hành, hãy súc rửa các đường ống mới lắp đặt hoặc sửa chữa để loại bỏ rỉ sét, xỉ hàn hoặc mảnh vụn. Sử dụng đường ống phụ để súc rửa nhằm tránh làm hỏng đồng hồ đo. Nếu không có đường ống phụ, hãy tạm thời thay thế đồng hồ đo bằng một đoạn ống nối trong quá trình làm sạch.

Yêu cầu về vị trí lắp đặt

Lưu lượng kế xoáy có thể được lắp đặt trong nhà hoặc ngoài trời, miễn là giảm thiểu rung động. Nếu rung động đáng kể, hãy thêm giá đỡ đường ống để giảm ứng suất cơ học. Đường kính trong của đường ống nối phải lớn hơn đường kính của lưu lượng kế từ 1–5 mm để tránh gây tắc nghẽn dòng chảy.

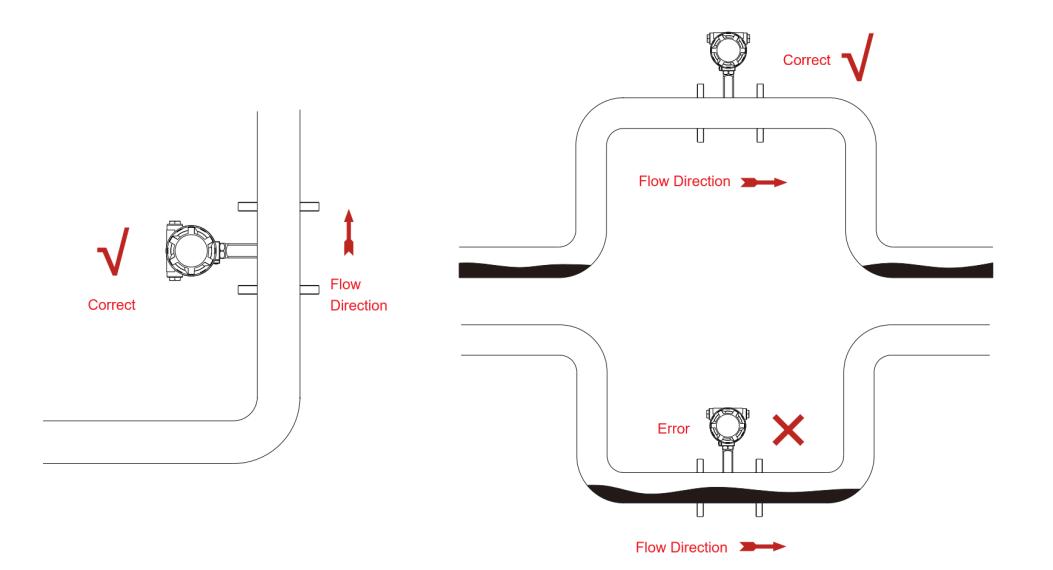

1. Ứng dụng khí đốt và hơi nước
Lắp đặt theo chiều dọc để tránh tích tụ hơi nước.
Đối với các hệ thống lắp đặt nằm ngang, hãy đặt đồng hồ đo ở điểm cao nhất của đoạn ống hình chữ U ngược.
Tránh lắp đặt ở điểm thấp nhất của đường ống hình chữ U, nơi nước ngưng tụ có thể tích tụ và gây ra kết quả đo sai hoặc tiềm ẩn hư hỏng.

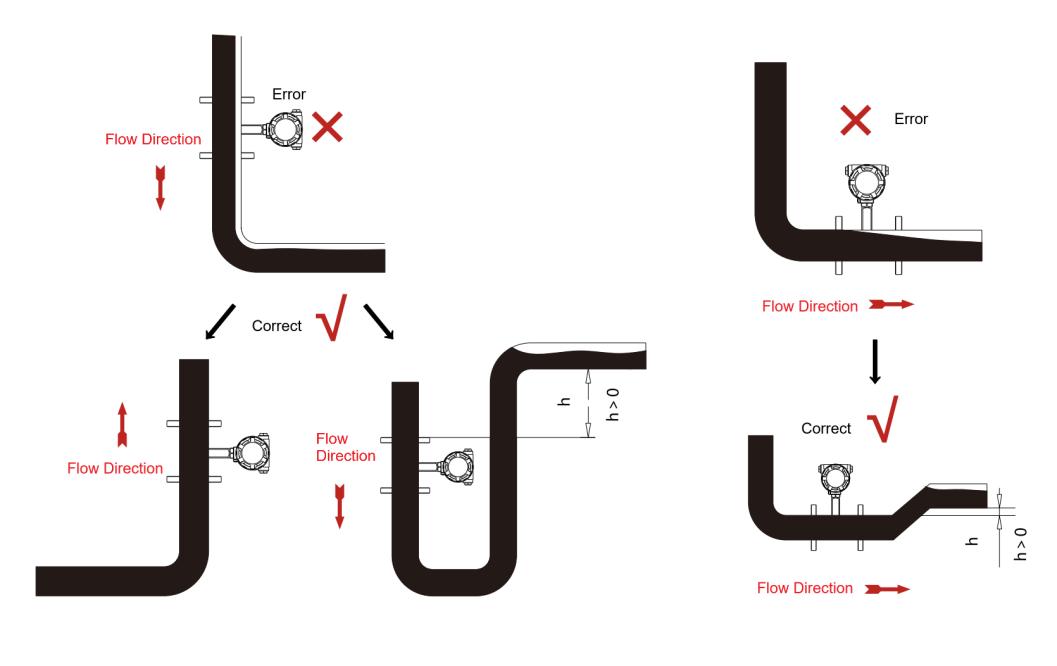

2. Ứng dụng đo lường chất lỏng
Hãy đảm bảo ống đo luôn chứa đầy chất lỏng.
Hướng dòng chảy nên hướng lên trên bất cứ khi nào có thể.
Nếu cần lắp đặt theo hướng xuống, hãy đặt đồng hồ đo bên dưới đường ống phía hạ lưu để duy trì điều kiện dòng chảy tối đa.

Tránh lắp đặt lưu lượng kế ở điểm cao nhất của đường ống, vì bọt khí có thể hình thành và làm giảm độ chính xác.
Để ngăn ngừa hiện tượng xâm thực hoặc hình thành bọt khí do sự giảm áp suất gây ra bởi van, hãy lắp đặt lưu lượng kế ở phía trước các van điều khiển.

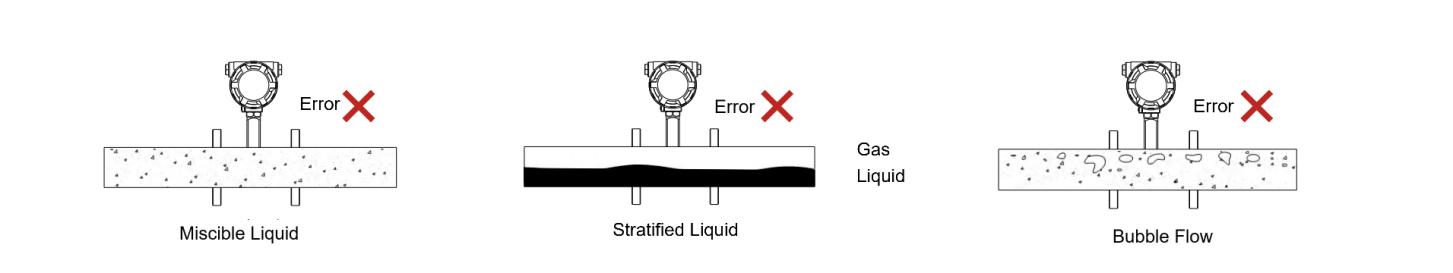

3. Dòng chảy pha hỗn hợp
Để có kết quả đo chính xác, môi chất cần đo phải là chất đơn pha (khí, hơi nước hoặc chất lỏng). Trong điều kiện hai pha hoặc hỗn hợp pha, độ chính xác của phép đo sẽ giảm đáng kể.

Quy trình và biện pháp phòng ngừa khi lắp đặt

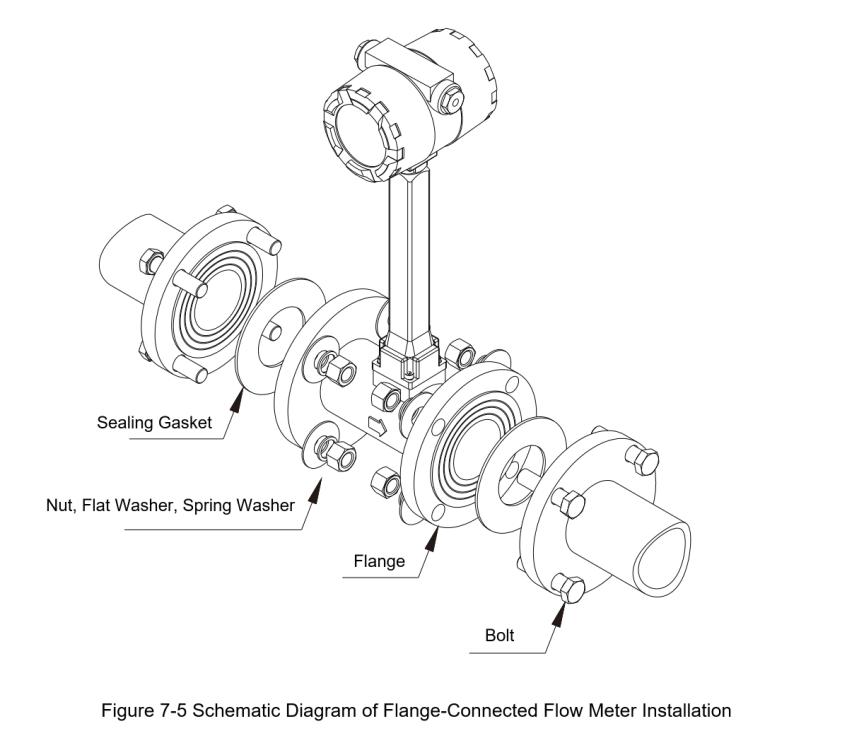

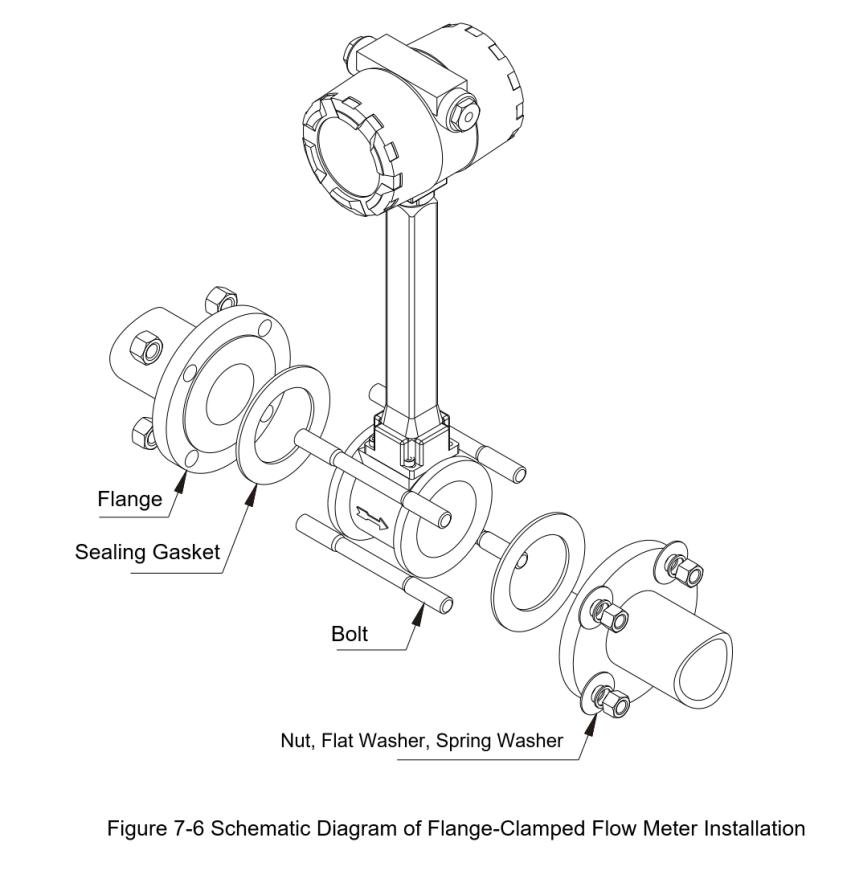

1. Lưu lượng kế nối mặt bích và lưu lượng kế kẹp mặt bích

Đảm bảo đường ống thẳng hàng và đồng trục giữa lưu lượng kế và đường ống dẫn trước khi lắp đặt.
Đối với các đường ống mới, luôn luôn xả sạch các mảnh vụn và cặn hàn để tránh tắc nghẽn hoặc sai số trong quá trình đo.
Bằng cách tuân thủ các quy trình lắp đặt này, lưu lượng kế xoáy có thể đạt được hiệu suất tối ưu, đảm bảo tính ổn định, độ chính xác và độ bền lâu dài trong các ứng dụng công nghiệp liên quan đến đo lưu lượng khí, hơi nước hoặc chất lỏng.
