Cách đo lưu lượng hơi nước chính xác: Giải thích 4 công nghệ đo lưu lượng hơi nước tốt nhất


Hơi nước hay hơi nước là một trong những công cụ quan trọng và mạnh mẽ nhất trong công nghiệp hiện đại. Đây là phương thức vận chuyển năng lượng chính trong sản xuất điện, sản xuất, xử lý hóa chất và hệ thống HVAC. Việc tạo ra hơi nước tiêu tốn rất nhiều năng lượng và tiền bạc, vì vậy việc đo chính xác lưu lượng hơi nước không chỉ là một nhiệm vụ kỹ thuật; nó còn là một phần quan trọng trong việc quản lý năng lượng, giảm chi phí, tăng hiệu quả quy trình và đảm bảo an toàn cho nhà máy. Tuy nhiên, việc đo hơi nước rất khó khăn, đặt ra những thách thức đặc thù có thể khiến các đồng hồ đo lưu lượng kỹ thuật số tiêu chuẩn (như đồng hồ đo lưu lượng tuabin hoặc đồng hồ đo lưu lượng từ) bị hỏng.

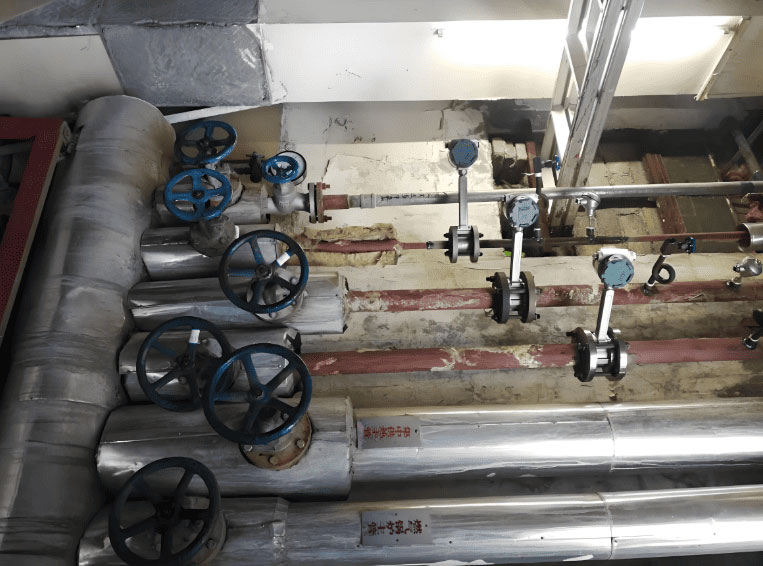

Steam flow measurement is important
Đo lưu lượng hơi nước là quan trọng

Vì vậy, việc lựa chọn đúng lưu lượng kế hơi nước là rất quan trọng. Nếu cảm biến lưu lượng hơi nước được chọn, lắp đặt không đúng cách hoặc không lắp đặt, nó có thể cung cấp dữ liệu sai, gây tốn kém chi phí và làm giảm hiệu quả kinh doanh.

Hướng dẫn đầy đủ này sẽ là nguồn tham khảo hữu ích cho bạn khi đo lưu lượng hơi nước. Chúng tôi sẽ thảo luận về những vấn đề quan trọng nhất thường gặp, phân tích các công nghệ cảm biến lưu lượng hơi nước tốt nhất và cung cấp cho bạn cách hữu ích để lựa chọn thiết bị đo lưu lượng hơi nước phù hợp với nhu cầu của mình.

Tại sao việc đo lưu lượng hơi nước một cách chính xác lại quan trọng đến vậy?

Trước khi tìm hiểu về các công nghệ đo lưu lượng hơi nước khác nhau, điều quan trọng là phải hiểu tầm quan trọng của việc đo hơi nước. Đối với những mục đích sau, dữ liệu chính xác và đáng tin cậy là rất quan trọng:

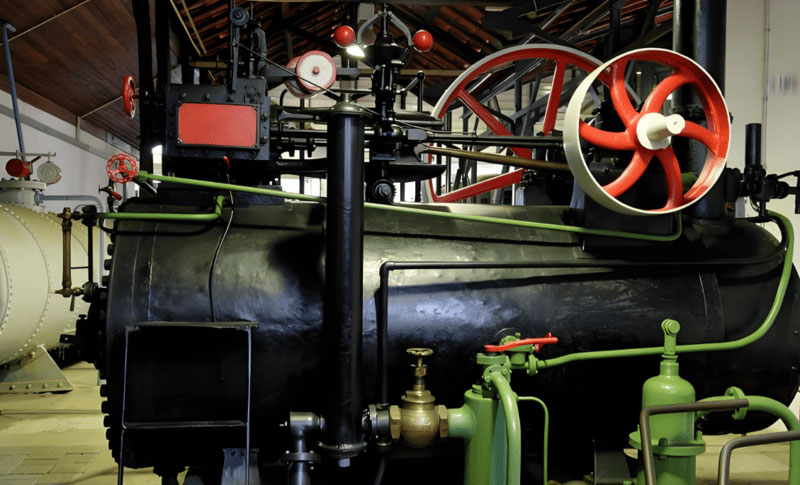

steam boiler needs steam measurement
Lò hơi cần đo lưu lượng hơi

Hiệu quả Năng lượng và Phân bổ Chi phí: Việc đốt nhiên liệu hoặc sử dụng điện trực tiếp tạo ra hơi nước. Bạn có thể theo dõi mức sử dụng năng lượng, phân bổ chi phí cho các bộ phận hoặc quy trình cụ thể và tìm ra các khu vực lãng phí, chẳng hạn như rò rỉ hoặc thiết bị hoạt động không tốt, bằng cách đo lưu lượng hơi nước chính xác.

Kiểm soát quy trình: Trong nhiều trường hợp, lượng hơi nước cung cấp là yếu tố then chốt để đảm bảo chất lượng sản phẩm luôn ổn định. Việc kiểm soát lưu lượng chính xác trong quá trình gia nhiệt, khử trùng và vận hành tua-bin là rất quan trọng.

Chuyển giao quyền giám sát và thanh toán: Khi hơi nước được bán từ một thực thể này sang thực thể khác (ví dụ, từ nhà máy trung tâm sang người thuê), phép đo chính xác là cơ sở để thanh toán công bằng và minh bạch.

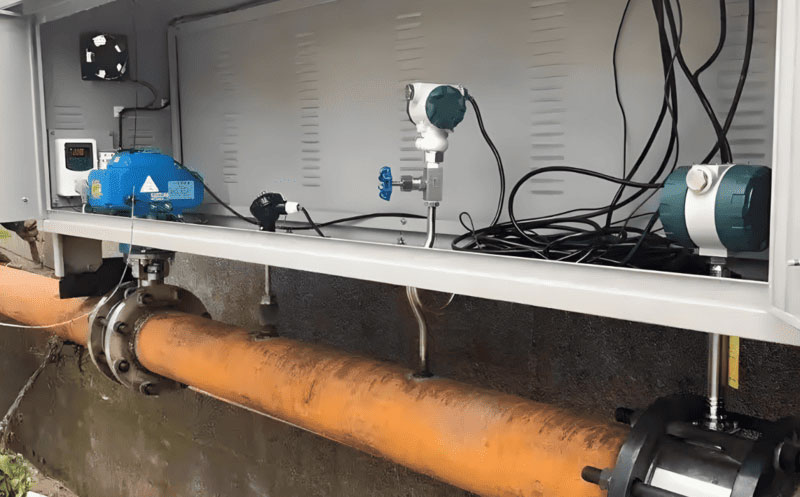

steam custody transfer needs accurate flow measurement
Vận chuyển bằng hơi nước cần phải đo lường chính xác bằng hơi nước

Hiệu suất và An toàn của Lò hơi: Hiệu suất và độ bền của lò hơi có thể được đo lường bằng lượng hơi nước mà nó tạo ra. Những thay đổi lưu lượng xảy ra nhanh chóng có thể là dấu hiệu của các vấn đề an toàn tiềm ẩn cần được xử lý ngay lập tức.

Các vấn đề đặc biệt khi đo lưu lượng hơi nước

Hơi nước không chỉ là chất lỏng như nước hay dầu diesel. Do đặc tính của nó, nó tạo ra một môi trường khắc nghiệt, đòi hỏi các thiết bị chuyên dụng và mạnh mẽ.

high temperature 1. Nhiệt độ và áp suất cao: Hơi nước hiện diện ở nhiệt độ và áp suất rất cao, có thể gây hại hoặc phá hủy các cảm biến không được thiết kế để hoạt động trong những điều kiện này. Nhiệt độ của hơi nước bão hòa thông thường thường dưới 200 °C, trong khi hơi nước quá nhiệt có thể vượt quá 350 °C và trong một số điều kiện nhất định, nó thậm chí có thể đạt tới 450 °C hoặc cao hơn, đặc biệt là ở áp suất cao.

density 2. Thay đổi mật độ: Vấn đề lớn nhất là mật độ của hơi nước thay đổi đáng kể theo áp suất và nhiệt độ. Ví dụ, hơi nước bão hòa ở áp suất 3 bar có mật độ khoảng 3,2 kg/m³, trong khi ở áp suất 10 bar, mật độ tăng lên khoảng 8,5 kg/m³. Điều này có nghĩa là một mét khối hơi nước ở áp suất 3 bar chứa ít khối lượng hơn nhiều so với một mét khối ở áp suất 10 bar, điều này có thể dẫn đến sai số đáng kể nếu lưu lượng khối không được đo chính xác.
Nhấp vào đây, mật độ khác nhau của hơi nước bão hòa và hơi nước quá nhiệt ở nhiệt độ và áp suất khác nhau .

steam quality 3. Chất lượng hơi nước (ướt so với khô): Có rất ít khí trong hơi nước trong đường ống. Nó thường chứa các giọt nước, được gọi là "hơi ướt". Dòng chảy hai pha này có thể gây ra sai số đáng kể trong nhiều công nghệ đo lưu lượng.
Máy tính chia sẻ Steam miễn phí >>

erosive nature 4. Tính chất ăn mòn: Hơi nước có vận tốc cao, đặc biệt là khi ướt, có thể gây ăn mòn mạnh đối với bất kỳ bộ phận nào bên trong đường ống, dẫn đến hao mòn đồng hồ đo cơ học. Do đó, vật liệu cảm biến bằng thép không gỉ là bộ phận tiếp xúc với nước của đồng hồ đo lưu lượng hơi nước để chống lại sự ăn mòn.

Nguyên tắc cốt lõi: Tại sao lưu lượng khối lượng lại cần thiết cho hơi nước

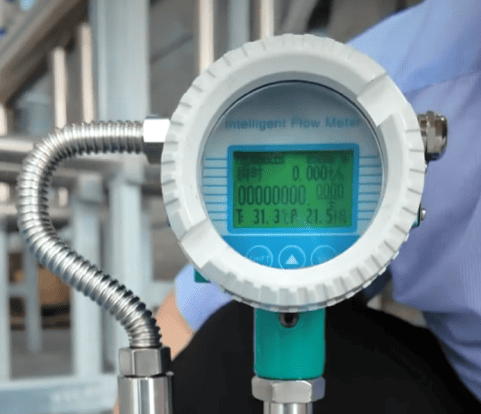

steam flow mass measurement t/h
Đo khối lượng lưu lượng hơi (đơn vị lưu lượng t/h)

Do mật độ hơi nước không phải là hằng số, việc đo lưu lượng thể tích của nó (ví dụ, m³/h) thường vô nghĩa nếu không biết chính xác áp suất và nhiệt độ tại cùng một điểm. Vì lý do này, tất cả các phép đo hơi nước đáng tin cậy cuối cùng đều dựa trên lưu lượng khối lượng (ví dụ, kg/h, tấn/h hoặc lb/h), vì khối lượng hơi nước là một giá trị không đổi, đáng tin cậy bất kể trạng thái của nó. Một [đồng hồ đo lưu lượng hơi nước] hiệu suất cao cung cấp kết quả đo chính xác và trực tiếp nhất cho tất cả các ứng dụng hơi nước. Vì vậy, hầu hết các phép đo lưu lượng hơi đều cần đơn vị lưu lượng khối lượng.

Hướng dẫn chi tiết về công nghệ đo lưu lượng hơi nước

Mặc dù có nhiều cách để tiếp cận thách thức đo hơi nước ở nhiệt độ cao này, ngành công nghiệp chủ yếu dựa vào một số công nghệ đã được chứng minh. Tổng quan đầy đủ về [bốn cách đo lưu lượng hơi nước] sẽ bao gồm nhiều phương pháp khác nhau, nhưng đối với các ứng dụng công nghiệp đo hơi thực tế, sau đây là các thiết bị đo lưu lượng hơi nước phổ biến và đáng tin cậy nhất.

# 1. Đồng hồ đo lưu lượng xoáy: Tiêu chuẩn công nghiệp

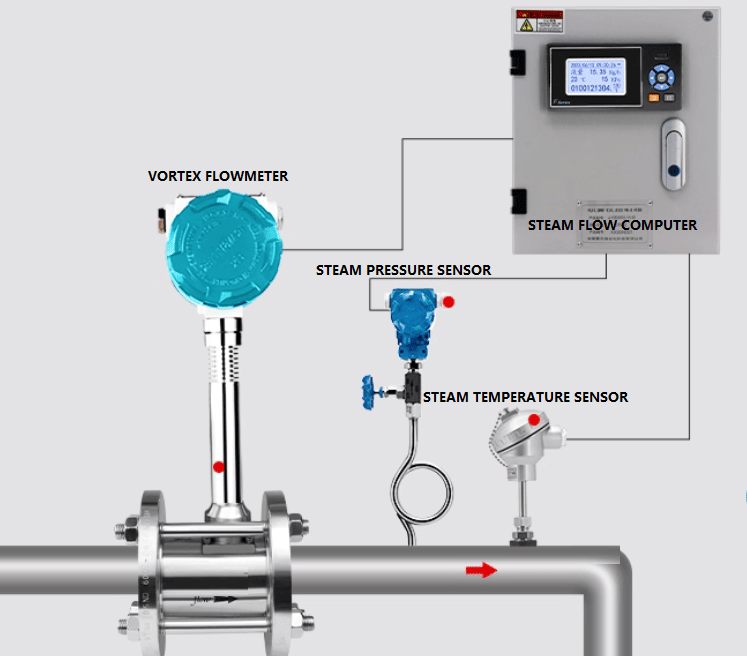

steam measurement by vortex flow meter
Lưu lượng kế xoáy đã trở thành công nghệ được sử dụng rộng rãi và đáng tin cậy nhất để đo hơi nước do có sự cân bằng tuyệt vời giữa hiệu suất, độ bền và chi phí rất thấp.

Nguyên lý hoạt động

Một vật chắn (hoặc thanh chắn) được đặt trên đường dẫn dòng chảy. Khi hơi nước chảy qua nó, nó tạo ra các xoáy (xoáy) xen kẽ ở hai bên. Một cảm biến sẽ phát hiện tần số của các xoáy này, tỷ lệ thuận với vận tốc của chất lỏng.

Thuận lợi

Không có bộ phận chuyển động: Đây là ưu điểm lớn nhất của nó. Không bị mài mòn, vỡ hay tắc nghẽn, đồng hồ đo lưu lượng xoáy cực kỳ đáng tin cậy và chỉ cần bảo trì tối thiểu.

Tỷ lệ điều chỉnh rộng: Có thể đo chính xác nhiều lưu lượng khác nhau, lưu lượng kế xoáy dòng STLU từ silverinstruments.com có thể xử lý vận tốc dòng hơi 3-60 m/s.

Khả năng chịu nhiệt độ và áp suất cao: Kết cấu thép không gỉ hàn chắc chắn giúp chúng phù hợp với môi trường hơi nước khắc nghiệt.

Bù nhiệt độ và áp suất tích hợp: Nhiều mẫu có thể bao gồm cảm biến nhiệt độ và áp suất tích hợp, cho phép bù thời gian thực cho những thay đổi về mật độ hơi nước.

Hiển thị lưu lượng toàn diện: Có thể hiển thị trực tiếp nhiệt độ hơi nước, áp suất, lưu lượng thể tích và lưu lượng khối lượng, cung cấp thông tin quy trình đầy đủ ngay tại chỗ.

Lắp đặt dễ dàng: Thiết kế đơn giản hóa việc lắp đặt, loại bỏ nhu cầu sử dụng nhiều thiết bị phụ trợ và giảm độ phức tạp khi lắp đặt. Đồng hồ đo lưu lượng dạng xoáy lắp cũng có sẵn cho các đường ống hơi lớn hơn 6 inch. Việc lắp đặt đồng hồ đo lưu lượng dạng xoáy lắp cũng rất đơn giản.

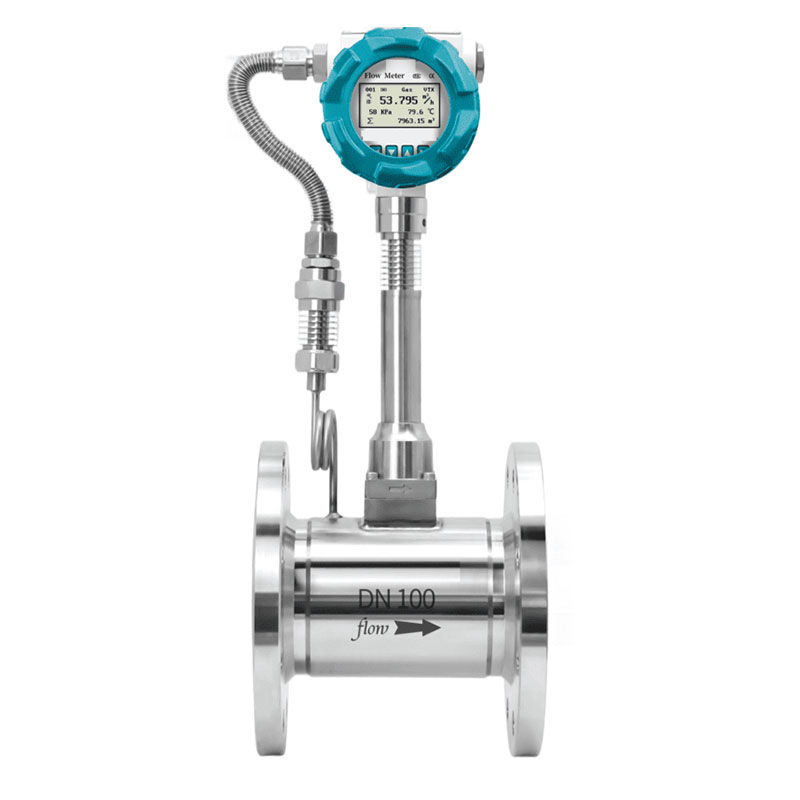

steam vortex flow meter with temperature and pressure correction
Đồng hồ đo lưu lượng hơi nước Vortex đo lưu lượng với bù nhiệt độ và áp suất

Nhược điểm

Yêu cầu đường ống chạy thẳng: Chúng nhạy cảm với sự nhiễu loạn của đường ống dòng chảy và cần một đoạn ống thẳng, không bị cản trở đáng kể ở thượng nguồn và hạ nguồn để có kết quả đọc chính xác.
Lưu lượng dòng chảy tối thiểu: Không thể đo lưu lượng dòng chảy rất thấp vì cần phải có vận tốc tối thiểu để tạo ra các dòng xoáy ổn định.

Lưu lượng kế xoáy có nhiều ưu điểm và nhược điểm; để biết thêm chi tiết, vui lòng tham khảo bài viết này: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Hướng dẫn tham khảo phạm vi lưu lượng hơi bão hòa và quá nhiệt của đồng hồ đo lưu lượng xoáy

Chúng tôi cung cấp bảng tham khảo về lưu lượng kế dòng STLU, hiển thị phạm vi lưu lượng hơi nước cho các kích cỡ ống khác nhau dưới các áp suất và nhiệt độ khác nhau. Bảng này bao gồm cả phạm vi lưu lượng hơi nước bão hòa và quá nhiệt. Mặc dù phạm vi lưu lượng chính xác có thể khác nhau đôi chút giữa các nhà sản xuất lưu lượng kế hơi nước, nhưng tài liệu tham khảo này đủ để cung cấp cho công chúng một cái nhìn tổng quan về phạm vi lưu lượng hơi nước điển hình .

Ứng dụng lý tưởng

Để hiểu rõ hơn, hãy xem hướng dẫn chi tiết của chúng tôi về [Đồng hồ đo lưu lượng hơi nước xoáy] . Đây là giải pháp tối ưu cho phần lớn các ứng dụng hơi nước và hơi nước bão hòa trong nhà máy.

Video liên quan: Cách cấu hình lưu lượng kế xoáy để đo hơi nước.


# 2. Đồng hồ đo lưu lượng chênh lệch áp suất (DP): Thiết bị đo lường truyền thống

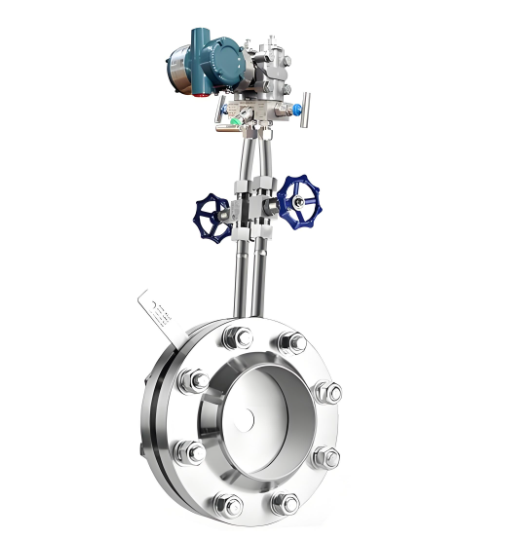

DP flow meter for steam Lưu lượng kế DP cho hơi nước
Lưu lượng kế chênh lệch áp suất (DP) là phương pháp đo hơi nước lâu đời và truyền thống nhất. Chúng hoạt động bằng cách sử dụng một thành phần chính để tạo ra độ giảm áp suất tỷ lệ thuận với bình phương lưu lượng. Lưu lượng kế chênh lệch áp suất thường yêu cầu nhà sản xuất cung cấp bảng tính toán lưu lượng hơi nước; dưới đây là một ví dụ: Bảng tính toán lưu lượng kế vòi phun bán kính dài được sử dụng để đo hơi nước.
Mẫu bảng tính toán lưu lượng kế DP

Nguyên lý hoạt động

Một bộ phận chính (như tấm lỗ, ống Venturi hoặc Annubar) được đưa vào đường ống để tạo ra một điểm thắt. Sau đó, một bộ truyền áp suất vi sai sẽ đo áp suất trước và sau bộ phận này.

Thuận lợi

Khả năng chịu nhiệt độ cực cao: Vì thành phần chính là một miếng kim loại đơn giản nên nó có thể được chế tạo từ hợp kim đặc biệt để chịu được hầu hết mọi nhiệt độ, ví dụ nhiệt độ hơi quá nhiệt có thể rất cao và áp suất cũng rất cao, đôi khi lưu lượng kế xoáy không xử lý được, một số người dùng sẽ sử dụng lưu lượng kế ống Venturi để đo hơi nước.

Chi phí thấp cho đường ống lớn: Đối với đường ống hơi nước rất lớn, phương pháp DP có thể tiết kiệm hơn các công nghệ khác.

Nhược điểm

Mất áp suất: Đặc biệt, các tấm lỗ gây ra tình trạng mất áp suất đáng kể và lâu dài, dẫn đến lãng phí năng lượng.

Hao mòn: Cạnh sắc của tấm lỗ có thể bị mòn theo thời gian trong hơi nước có tốc độ cao, dẫn đến mất độ chính xác.

Giới hạn điều chỉnh: Chúng có phạm vi đo hẹp hơn nhiều so với đồng hồ đo xoáy.

# 3. Đồng hồ đo lưu lượng khối lượng Coriolis: Độ chính xác tối ưu

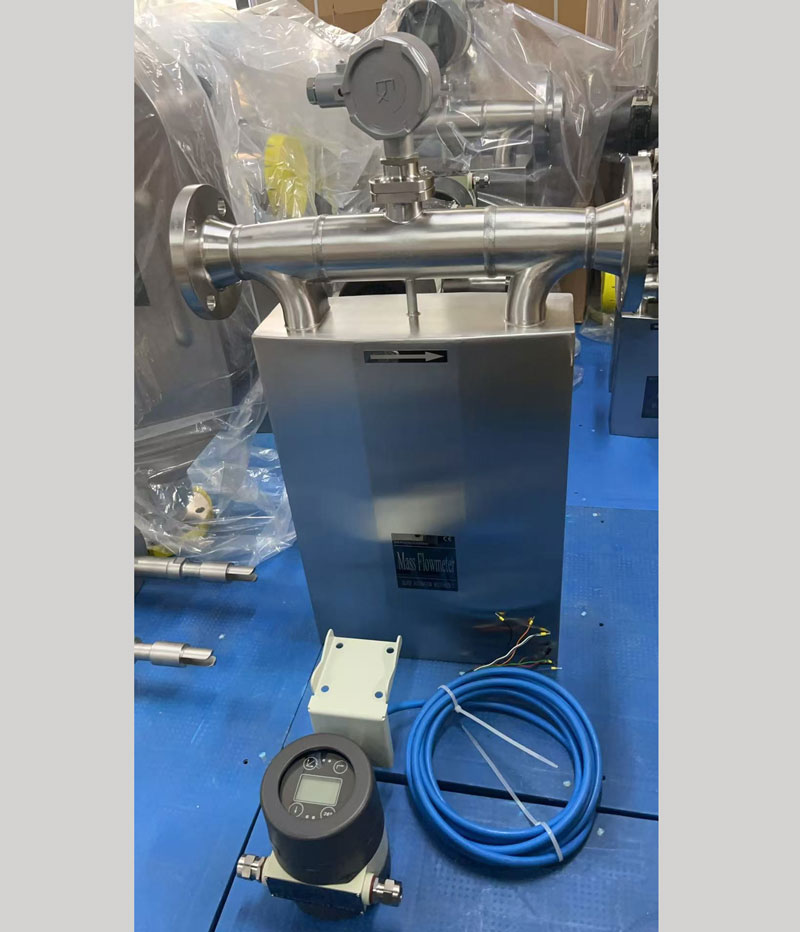

best steam flow meter-Coriolis Lưu lượng kế hơi nước tốt nhất - Loại Coriolis
Đối với các ứng dụng đòi hỏi độ chính xác cao nhất, đồng hồ đo Coriolis cung cấp phép đo trực tiếp lưu lượng khối hơi.

Nguyên lý hoạt động

Đồng hồ đo sử dụng các ống rung xoắn do hiệu ứng Coriolis khi hơi nước đi qua. Độ xoắn tỷ lệ thuận với lưu lượng khối lượng.

Thuận lợi

Đo khối lượng trực tiếp: Đo khối lượng trực tiếp, loại bỏ nhu cầu bù nhiệt độ và áp suất riêng biệt.

Độ chính xác cao nhất: Đây là công nghệ chính xác nhất hiện có để đo hơi nước.

Nhược điểm

Chi phí rất cao: Đồng hồ đo Coriolis đắt hơn đáng kể so với đồng hồ đo xoáy hoặc DP.

Giá của đồng hồ đo lưu lượng khối lượng dao động từ 3.000 đến 10.000 đô la, tùy thuộc vào kích thước ống, nhiệt độ và áp suất định mức.

Kích thước hạn chế: Chúng thường bị giới hạn ở kích thước đường ống nhỏ hơn cho các ứng dụng hơi nước do hạn chế về chi phí và kỹ thuật. Hiện tại, kích thước tối đa của đồng hồ đo lưu lượng hơi nước Coriolis là 12 inch.

Lưu lượng kế Coriolis cũng có nhiều ưu điểm và nhược điểm khác nhau. Để có cái nhìn tổng quan chi tiết, bạn có thể tham khảo bài viết này: Ưu điểm và nhược điểm của lưu lượng kế khối lượng Coriolis

# 4. Đồng hồ đo lưu lượng dạng ống kim loại: Lựa chọn đơn giản và bền bỉ

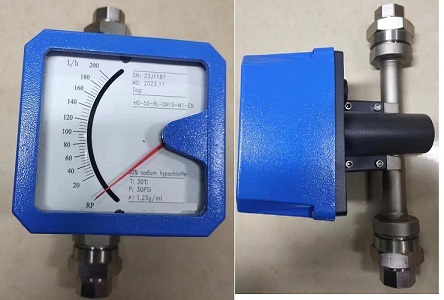

Steam flow measurement by metal tube rotameter Đo lưu lượng hơi bằng lưu lượng kế ống kim loại
Mặc dù các công nghệ tiên tiến như vortex, DP và Coriolis đang thống trị các cuộc thảo luận về đo lường hơi nước, lưu lượng kế ống kim loại (một loại lưu lượng kế biến thiên) vẫn giữ một vị trí quan trọng trong các ứng dụng hơi nước công nghiệp. Nó cung cấp một giải pháp bền bỉ và tiết kiệm chi phí, đặc biệt khi sự đơn giản và độ bền là ưu tiên hàng đầu.

Nguyên lý hoạt động:

Lưu lượng kế ống kim loại bao gồm một ống thon với một phao bên trong. Khi hơi nước chảy lên qua ống, nó sẽ nâng phao lên. Phao đạt đến điểm cân bằng, tại đó lực hướng lên của dòng hơi nước bằng với trọng lượng của phao. Vị trí thẳng đứng của phao sau đó được so sánh với thang đo, cung cấp chỉ báo trực tiếp về lưu lượng. Không giống như lưu lượng kế ống thủy tinh, vốn chỉ giới hạn ở áp suất thấp và chất lỏng nhẹ, lưu lượng kế ống kim loại được chế tạo từ thép không gỉ và các hợp kim khác, phù hợp với các điều kiện khắt khe như dịch vụ hơi nước.

Thuận lợi:

Kết cấu chắc chắn: Lưu lượng kế ống kim loại được thiết kế để xử lý áp suất và nhiệt độ cao, phù hợp với các ứng dụng hơi nước bão hòa và thậm chí một số ứng dụng hơi nước quá nhiệt.

Tính đơn giản về mặt cơ khí: Chúng không yêu cầu nguồn điện bên ngoài, thiết bị điện tử hoặc lắp đặt phức tạp. Điều này khiến chúng trở nên lý tưởng cho các môi trường xa xôi hoặc nguy hiểm, nơi nguồn lực bảo trì hạn chế.
Chỉ thị tại chỗ và truyền từ xa: Trong khi nhiều lưu lượng kế cung cấp chỉ thị trực tiếp tại chỗ, các mẫu hiện đại cũng có thể được trang bị khớp nối từ tính và bộ phát điện tử để truyền tín hiệu 4–20 mA nhằm tích hợp vào hệ thống điều khiển.

Chống xói mòn: Cấu trúc hoàn toàn bằng kim loại và không có cảm biến tinh vi có nghĩa là chúng có thể chịu được môi trường hơi nước ăn mòn tốt hơn một số đồng hồ cơ học truyền thống.

Tiết kiệm chi phí: So với đồng hồ Coriolis hoặc đồng hồ đo xoáy, đồng hồ đo lưu lượng có giá thành rẻ hơn đáng kể và thường là lựa chọn tiết kiệm cho việc theo dõi hơi nước ở cấp độ tiện ích.

Nhược điểm:

Độ chính xác thấp hơn: Lưu lượng kế ống kim loại thường đạt độ chính xác trong khoảng ±1,5% đến ±2,5% toàn thang đo, thấp hơn lưu lượng kế kiểu xoáy hoặc Coriolis. Chúng phù hợp nhất cho việc giám sát và theo dõi xu hướng hơn là các ứng dụng chuyển giao quyền sở hữu hoặc độ chính xác cao.
Tỷ lệ giảm lưu lượng hạn chế: Phạm vi đo hẹp hơn so với đồng hồ đo lưu lượng xoáy, nghĩa là chúng có thể không đo được hiệu quả các biến động lưu lượng rất thấp hoặc rất cao.
Đọc thủ công không cần thiết bị điện tử: Lưu lượng kế cơ bản đòi hỏi phải kiểm tra bằng mắt thường. Mặc dù bộ truyền điện tử giải quyết được vấn đề này, nhưng chúng lại làm tăng thêm chi phí.

Ứng dụng lý tưởng

Lưu lượng kế ống kim loại được sử dụng rộng rãi trong các đường ống hơi tiện ích, ứng dụng cấp liệu lò hơi và giám sát quy trình, nơi các chỉ số đo gần đúng là đủ. Ví dụ, một nhà máy có thể lắp đặt lưu lượng kế để theo dõi mức tiêu thụ hơi nước ở các bộ phận khác nhau, đảm bảo phân bổ sơ bộ chi phí năng lượng mà không cần đầu tư vào các công nghệ chính xác đắt tiền hơn.
Đối với các ứng dụng đòi hỏi khắt khe hơn, lưu lượng kế ống kim loại có bộ truyền tín hiệu có thể cung cấp đầu ra điện tử đáng tin cậy mà vẫn duy trì được thiết kế đơn giản, chắc chắn. Điều này làm cho nó trở thành một giải pháp trung gian thiết thực giữa đồng hồ đo lưu lượng cơ học truyền thống và hệ thống đo lưu lượng điện tử tiên tiến.

Tóm tắt về công nghệ đo lưu lượng hơi nước

Flow Meter Type Working Principle Advantages Disadvantages Ideal Applications
Vortex Steam flows past a bluff body, creating vortices; frequency measured for flow No moving parts, wide turndown, high T/P capability, built-in temp & pressure compensation, easy installation Needs straight pipe runs, minimum flow rate required Most plant steam, saturated steam
Differential Pressure (DP) Pressure drop across orifice, venturi, or Annubar proportional to flow Handles very high T/P, cost-effective for large pipes,low cost steam meter Pressure loss, wear/erosion, limited turndown Large steam lines, high-temp superheated steam
Coriolis Mass Vibrating tubes twist due to Coriolis effect; twist proportional to mass flow Direct mass measurement, highest accuracy High cost ($3k–$10k), limited size (up to 12") High-precision applications, critical mass flow control
Metal Tube Rotameter Float rises in tapered tube until forces balance; float position indicates flow Rugged, simple, erosion-resistant, local & remote readout, cost-effective Lower accuracy (±1.5–2.5%), limited turndown, manual reading without electronics Utility lines, boiler feed, approximate flow monitoring


Cách chọn đồng hồ đo lưu lượng hơi nước phù hợp

Để đưa ra lựa chọn đúng đắn, bạn cần xem xét kỹ lưỡng quy trình của mình. Bước đầu tiên là thảo luận về các loại lưu lượng kế hơi nước chính.

# Hơi nước bão hòa so với hơi nước quá nhiệt

Việc nắm rõ trạng thái hơi nước là rất quan trọng. Hơi nước bão hòa đang ở điểm sôi ở một áp suất nhất định, trong khi hơi nước quá nhiệt đã được đun nóng. Nhiệt độ của hơi nước bão hòa thường vào khoảng 200–250 °C, trong khi hơi nước quá nhiệt có thể đạt nhiệt độ cao hơn nhiều, thường là 350–450 °C hoặc hơn, thường ở áp suất rất cao. Việc đo lưu lượng hơi nước quá nhiệt khó khăn hơn đáng kể so với đo hơi nước bão hòa do nhiệt độ cao, mật độ thấp và các đặc tính biến đổi vượt quá điểm sôi của nó. Hơi nước quá nhiệt là khô (100% khí), giúp việc đo lường dễ dàng hơn. Hơi nước bão hòa thường "ướt" và đòi hỏi phải đặt đồng hồ đo cẩn thận và đôi khi cần thiết bị chuyên dụng để xử lý lượng nước ngưng tụ tiềm ẩn.

# Vai trò quan trọng của việc bù nhiệt độ và áp suất

Như đã đề cập, mật độ hơi nước thay đổi theo nhiệt độ và áp suất. Các đồng hồ đo thể tích như Vortex và DP thực chất đo vận tốc, chứ không phải khối lượng. Để chuyển đổi giá trị thể tích thành giá trị lưu lượng khối chính xác, chúng phải được tích hợp với các cảm biến nhiệt độ và áp suất. Điều này được thực hiện bằng cách sử dụng máy tính lưu lượng, lấy tín hiệu vận tốc từ đồng hồ đo lưu lượng và dữ liệu trực tiếp từ bộ truyền áp suất hơi nước và cảm biến nhiệt độ (RTD) chuyên dụng. Sau đó, máy tính lưu lượng thực hiện tính toán thời gian thực để đưa ra lưu lượng khối đã bù.

Video liên quan: Cách cấu hình máy tính lưu lượng hơi nước AJ-Series


# Kích thước và Lắp đặt

Việc chọn đúng kích thước là rất quan trọng để đảm bảo độ chính xác. Cảm biến hơi nước phải được định cỡ phù hợp với lưu lượng dự kiến ở các điều kiện vận hành nhất định. Ví dụ, [ đồng hồ đo lưu lượng hơi 4 inch ] cho đường ống chính của nhà máy sẽ được lựa chọn dựa trên công suất tối đa của lò hơi và áp suất của đường ống. Việc lắp đặt cũng quan trọng không kém, đặc biệt là yêu cầu đường ống thẳng cho đồng hồ đo Vortex và DP để đảm bảo lưu lượng ổn định.

Kết luận: Hợp tác với các chuyên gia

Việc lựa chọn đồng hồ đo lưu lượng hơi nước phù hợp là một nhiệm vụ phức tạp nhưng quan trọng, ảnh hưởng trực tiếp đến hiệu suất và lợi nhuận của nhà máy. Trong khi đồng hồ Vortex mạnh mẽ và đáng tin cậy là lựa chọn lý tưởng cho hầu hết các ứng dụng, đồng hồ DP và Coriolis cung cấp giải pháp cho các yêu cầu chuyên biệt hơn. Chìa khóa thành công là phân tích kỹ lưỡng ứng dụng của bạn và hiểu rõ cách chuyển đổi các phép đo thể tích thành dữ liệu lưu lượng khối chính xác mà bạn thực sự cần.

Tại Silver Automation Instruments, chúng tôi chuyên cung cấp các giải pháp toàn diện cho việc đo lưu lượng hơi nước. Các chuyên gia của chúng tôi có thể giúp bạn lựa chọn, định cỡ và cấu hình công nghệ phù hợp cho quy trình của bạn, đảm bảo bạn có được dữ liệu đáng tin cậy và chính xác trong nhiều năm tới.

Những câu hỏi thường gặp (FAQ) về Đồng hồ đo lưu lượng hơi nước

1. Lưu lượng kế hơi nước nào tốt nhất và phổ biến nhất?
Đối với phần lớn các ứng dụng công nghiệp, đồng hồ đo lưu lượng Vortex là tiêu chuẩn công nghiệp và là lựa chọn tốt nhất để đo hơi nước. Thiết kế chắc chắn, không có bộ phận chuyển động, mang lại độ tin cậy cao và chi phí bảo trì thấp, đồng thời mang lại sự cân bằng tuyệt vời giữa hiệu suất và chi phí. Tuy nhiên, đồng hồ đo lưu lượng chênh lệch áp suất (DP) cổ điển vẫn là một giải pháp được sử dụng rộng rãi, đặc biệt là cho các ứng dụng hơi nước áp suất cao và nhiệt độ cao khó xử lý.

2. Tại sao tôi không thể sử dụng đồng hồ đo lưu lượng nước tiêu chuẩn cho hơi nước?
Hơi nước tồn tại ở nhiệt độ và áp suất rất cao, có thể phá hủy các lưu lượng kế tiêu chuẩn như lưu lượng kế từ hoặc lưu lượng kế tuabin. Hơn nữa, mật độ của hơi nước thay đổi đáng kể theo áp suất và nhiệt độ, đòi hỏi khả năng bù trừ chuyên biệt thường thấy ở các lưu lượng kế hơi nước chuyên dụng.

3. Tôi có cần đo lưu lượng khối lượng hay lưu lượng thể tích của hơi nước không?
Bạn nên luôn đo lưu lượng khối lượng (ví dụ, kg/h hoặc lb/h). Vì mật độ hơi nước không phải là hằng số, nên việc đo thể tích đơn giản (như m³/h) thường không có ý nghĩa. Đo lưu lượng khối lượng là cách duy nhất để theo dõi chính xác mức tiêu thụ năng lượng và chi phí.

4. Bù nhiệt độ và áp suất là gì?
Vì các đồng hồ đo thể tích như Vortex và DP thực sự đo vận tốc, chúng phải được ghép nối với các cảm biến nhiệt độ và áp suất riêng biệt để đo chính xác lưu lượng hơi nước. Máy tính lưu lượng sử dụng dữ liệu từ cả ba cảm biến để liên tục tính toán mật độ hơi nước và chuyển đổi giá trị vận tốc thành lưu lượng khối lượng chính xác.

5. Sự khác biệt giữa hơi nước bão hòa và hơi nước quá nhiệt là gì?
Hơi nước bão hòa đạt đến điểm sôi ở một áp suất nhất định và thường chứa các giọt nước ("hơi ướt"). Hơi nước quá nhiệt được đun nóng vượt quá điểm sôi và là một loại khí hoàn toàn khô. Hơi nước quá nhiệt dễ đo hơn, nhưng cả hai loại đều có thể được xử lý bằng lưu lượng kế phù hợp.

6. Đồng hồ đo lưu lượng hơi nước có cần phải chạy ống thẳng khi lắp đặt không?
Có, hầu hết đều như vậy. Lưu lượng kế xoáy và áp suất chênh lệch (DP) rất nhạy cảm với nhiễu loạn dòng chảy và cần một đoạn ống thẳng, không bị cản trở (thường là 10 lần đường kính ở thượng lưu và 5 lần đường kính ở hạ lưu) để đảm bảo độ chính xác. Lưu lượng kế Coriolis là loại duy nhất không yêu cầu đường ống thẳng.

7. Khi nào tôi nên sử dụng lưu lượng kế Coriolis cho hơi nước?
Lưu lượng kế Coriolis được sử dụng cho các ứng dụng đòi hỏi độ chính xác tuyệt đối cao nhất (ví dụ: tốt hơn ±1%). Đây là lựa chọn tốt nhất cho việc kiểm soát quy trình quan trọng hoặc giao nhận hàng hóa có giá trị cao, nhưng chi phí cao hơn đáng kể.

8. Có thể sử dụng lưu lượng kế ống kim loại cho hơi nước không?
Có. Đồng hồ đo lưu lượng ống kim loại là một thiết bị đo cơ học đơn giản, bền và tiết kiệm chi phí, có thể được sử dụng để chỉ báo lưu lượng cục bộ trong các đường ống hơi nước tiện ích thông thường, nơi độ chính xác cao không phải là yêu cầu chính. Công ty chúng tôi cũng cung cấp đồng hồ đo lưu lượng ống kim loại được trang bị đầu ra tín hiệu và chức năng tổng hợp, mang đến một lựa chọn đơn giản và bền bỉ cho việc giám sát hơi nước tiện ích.

9. Điều gì xảy ra nếu hơi nước của tôi "ướt"?
"Hơi nước ướt" chứa các giọt nước có thể gây ra sai số đo lường và làm mòn các bộ phận của đồng hồ đo. Để có kết quả tốt nhất, lưu lượng kế nên được lắp đặt trong một đường ống thẳng đứng với hơi nước chảy lên trên, và nên lắp đặt các bẫy ngưng tụ trước đồng hồ đo để loại bỏ càng nhiều chất lỏng càng tốt.

10. Làm thế nào để chọn đúng kích thước cho đồng hồ đo lưu lượng hơi nước?
Đồng hồ đo phải được định cỡ dựa trên lưu lượng dự kiến ở áp suất và nhiệt độ vận hành cụ thể của ứng dụng. Đồng hồ đo có kích thước không phù hợp (quá lớn hoặc quá nhỏ) sẽ không chính xác. Tốt nhất nên cung cấp dữ liệu quy trình của bạn cho một chuyên gia đo lường (như silverinstruments.com) để đảm bảo định cỡ chính xác.
  • Đồng hồ đo lưu lượng hơi nướcĐồng hồ đo lưu lượng hơi nước2023/04/06Lưu lượng kế xoáy để đo lưu lượng khối lượng hơi nước và có màn hình kỹ thuật số hiển thị tổng lưu lượng khối lượng hơi nước. Tích hợp chức năng bù nhiệt độ và áp suất.Xem
  • Lưu lượng kế hơi nước xoáyLưu lượng kế hơi nước xoáy2020/02/01Lưu lượng kế xoáy không bị ảnh hưởng bởi nhiệt độ hoặc áp suất và có thể cung cấp bốn phép đo quy trình (lưu lượng khối lượng, lưu lượng thể tích, áp suất, nhiệt độ) hữu ích trong việc theo dõi và kiểm soát hơi nước trong một quy trình.Xem
  • Lưu lượng kế nhiệt độ caoLưu lượng kế nhiệt độ cao2019/09/16Lưu lượng kế biến thiên dạng ống kim loại hay còn gọi là lưu lượng kế rotameter là một loại thiết bị đo khí hoặc chất lỏng cổ điển và đáng tin cậy. Nhà sản xuất lưu lượng kế rotameter Trung Quốc có thể thiết kế và sản xuất nhiều loại lưu lượng kế khác nhaXem
  • Đồng hồ đo lưu lượng khối CoriolisĐồng hồ đo lưu lượng khối Coriolis2017/04/12Đo lưu lượng khối trực tiếp.
    Độ chính xác cao: 0,1%~0,2%.
    Ngoài ra còn đo mật độ, nhiệt độ, áp suất.
    Dùng để đo mọi chất lỏng.
    Xem

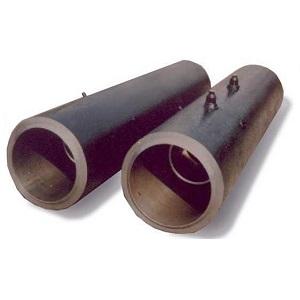

  • Vòi phun nước bán kính dàiVòi phun nước bán kính dài2020/07/10Máy đo lưu lượng vòi phun bán kính dài là gì? Máy đo lưu lượng vòi phun bán kính dài thường cho tốc độ dòng chất lỏng hoặc chất lỏng khí bao gồm hơi, không nhớt, ăn mòn và chất lỏng với tốc độ cao. Một phao ...Xem
