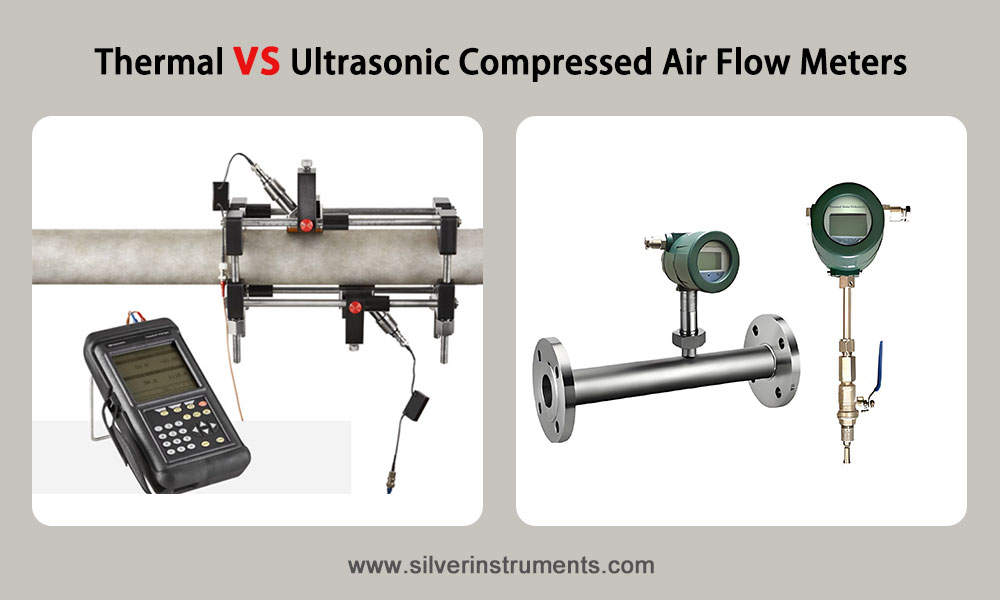

So sánh lưu lượng khí nén nhiệt và siêu âm

Cả lưu lượng kế khối nhiệt và lưu lượng kế siêu âm đều được sử dụng rộng rãi trong đo lường khí nén công nghiệp . Việc lựa chọn giữa hai loại này ảnh hưởng trực tiếp đến độ chính xác của việc giám sát tiêu thụ năng lượng, chi phí vận hành và bảo trì, cũng như sự ổn định sản xuất. Trong bài viết này, chúng tôi đã so sánh hai công nghệ bằng cách xem xét nguyên lý hoạt động, các đặc điểm hiệu suất chính, cũng như các yếu tố cần cân nhắc khi lắp đặt và sử dụng thực tế. Chúng tôi cũng sẽ hướng dẫn bạn cách thức thực hiện để giúp bạn lựa chọn và triển khai giải pháp phù hợp.

Nguyên lý hoạt động của lưu lượng kế khối nhiệt và lưu lượng kế siêu âm là gì?

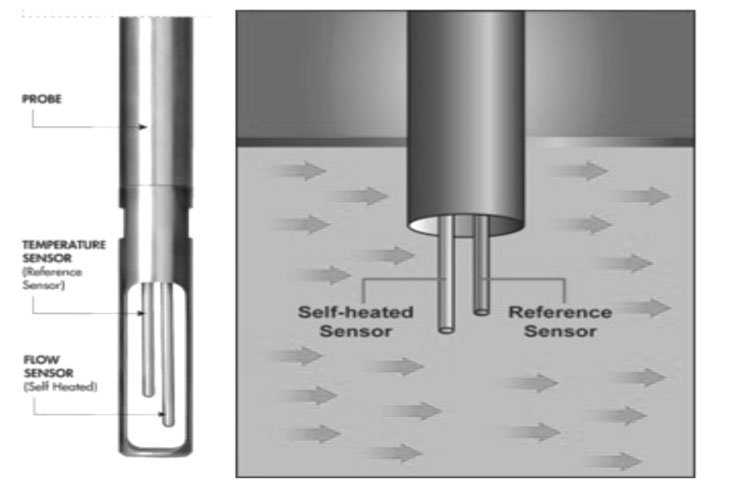

1. Nguyên lý lưu lượng khối nhiệt của đồng hồ đo lưu lượng khối.

Như chúng ta đã biết, hai loại lưu lượng kế này có nguyên lý đo khác nhau, điều này trực tiếp quyết định điều kiện hoạt động áp dụng của chúng. Lưu lượng kế tản nhiệt dùng cho khí nén hoạt động dựa trên nguyên lý dẫn nhiệt và sử dụng phương pháp chênh lệch nhiệt độ không đổi để đo trực tiếp lưu lượng khối lượng khí nén. Cảm biến lưu lượng khối lượng khí bao gồm hai điện trở bạch kim tham chiếu, một điện trở giám sát nhiệt độ khí nén và một cảm biến nhiệt độ duy trì chênh lệch nhiệt độ không đổi. Lưu lượng được chuyển đổi dựa trên tốc độ tản nhiệt. Một ưu điểm chính là nó không cần bù nhiệt độ và áp suất bổ sung, và có thể trực tiếp thu được dữ liệu lưu lượng khối lượng.

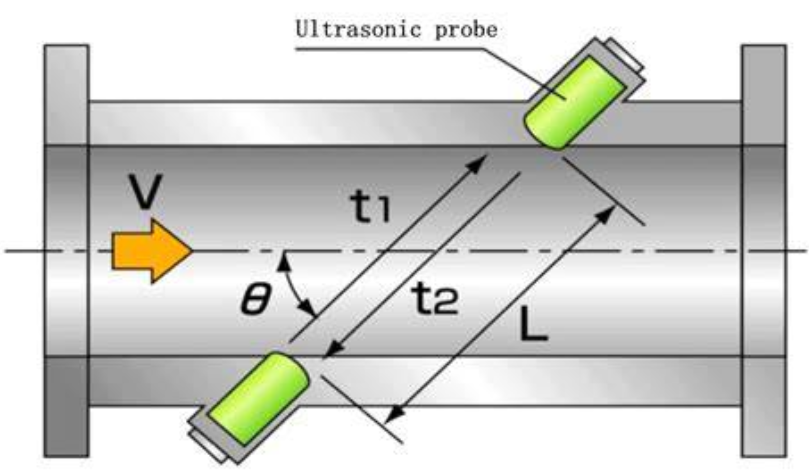

2. Nguyên lý hoạt động của lưu lượng kế khí siêu âm

Các đồng hồ đo lưu lượng siêu âm dùng cho không khí chủ yếu sử dụng phương pháp thời gian truyền (Time of Flight), phát ra sóng âm thông qua các đầu dò ghép đôi ở phía thượng lưu và hạ lưu, và tính toán vận tốc dòng chảy bằng cách sử dụng sự khác biệt về thời gian giữa truyền đi và truyền ngược lại. Đồng hồ đo lưu lượng khí nén kiểu siêu âm được thiết kế để đo lưu lượng khí không tiếp xúc và thậm chí không cần cắt đường ống khi lắp đặt cảm biến lưu lượng khí, không có bộ phận chuyển động bên trong đường ống, và phù hợp với các điều kiện làm việc phức tạp với đường kính lớn và áp suất cao.

Cách so sánh các chỉ số hiệu suất cốt lõi của hai loại máy đo chất lượng không khí

Yếu tố cốt lõi của việc lựa chọn là phải phù hợp các thông số hiệu suất với điều kiện vận hành thực tế. Bảng sau đây so sánh rõ ràng các chỉ số hiệu suất chính của hai loại lưu lượng kế, bao gồm các thông số cốt lõi như độ chính xác, tỷ lệ phạm vi, khả năng chịu áp suất và khả năng chịu nhiệt:

Performance Indicators	Thermal Compressed Air Flow Meters	Ultrasonic Compressed Air Flow Meters
Measurement Accuracy	±1%FS, high-precision models up to ±0.5%FS	General type ±1%~±2.5%, high-precision type ±0.5%~±1%
Flow Range Ratio	Typical 10:1~20:1, suitable for small and medium flow fluctuations	20:1~40:1, significant wide-range advantage, suitable for large flow fluctuations
Pressure Resistance Range	Regular ≤1.6MPa, custom models up to 4MPa	Regular ≤10MPa, suitable for high-pressure industrial pipelines
Signal Output	Supports 4-20mA current signal, pulse signal, some with RS485 communication	Standard 4-20mA signal (accuracy 0.1%), expandable with wireless transmission module

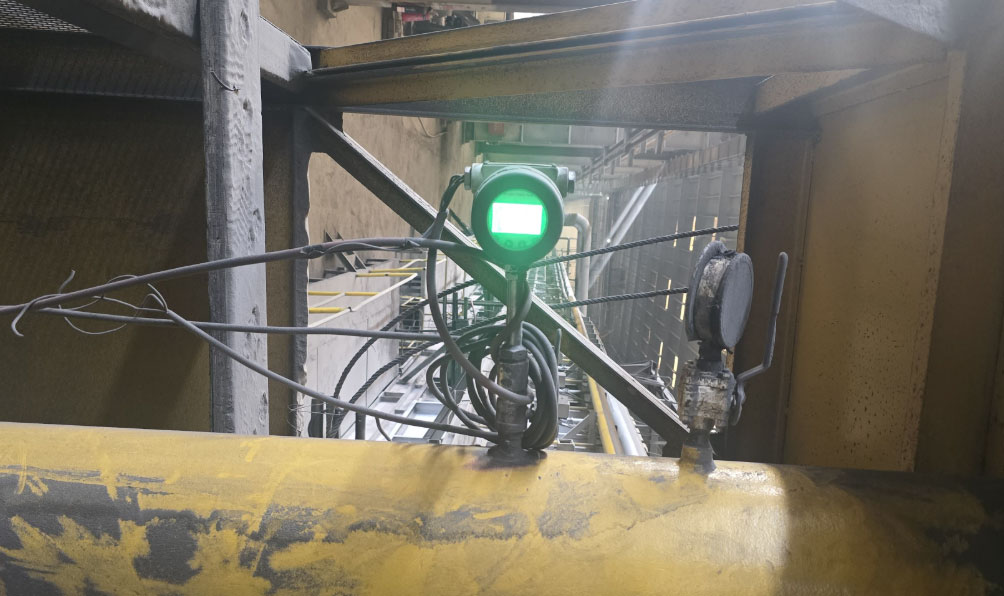

Hướng dẫn lắp đặt chi tiết cho đồng hồ đo lưu lượng nhiệt

Việc tiêu chuẩn hóa lắp đặt đồng hồ đo lưu lượng nhiệt ảnh hưởng trực tiếp đến độ chính xác đo, và cốt lõi tuân theo nguyên tắc "đoạn ống thẳng dự phòng + độ sâu lắp đặt chính xác". Đồng hồ đo lưu lượng khối nhiệt kiểu cắm cho không khí yêu cầu phải cắm vào trục của đường ống, và chiều dài của que đo được tùy chỉnh theo đường kính ống. Nếu không thể cắm hoàn toàn, nhà sản xuất cần cung cấp hệ số hiệu chuẩn để bù sai số.

Các bước lắp đặt đồng hồ đo lưu lượng nhiệt

Đồng hồ đo lưu lượng khối nhiệt dạng lắp ghép:

1. Lựa chọn: Cần có các đoạn ống thẳng trước và sau lưu lượng kế, với các đoạn ống thẳng dự trữ ở phía thượng lưu có đường kính ≥ 10 lần (10D), các đoạn ống thẳng dự trữ ở phía hạ lưu có đường kính ≥ 5D, tránh các nguồn gây nhiễu như khuỷu và van;

2. Đế cố định khi lắp đặt đồng hồ đo lưu lượng khối kiểu chèn: Đế (thường do nhà cung cấp như silverinstruments.com cung cấp) được hàn vào đầu đường ống, đảm bảo trục của lỗ xuyên vuông góc với trục của đường ống;

3. Kết nối kín: Khi lắp đặt van bi chuyên dụng, nên sử dụng gioăng nylon cho môi chất có nhiệt độ dưới 100 ℃, và gioăng đồng cho nhiệt độ trên 100 ℃. Có thể sử dụng keo dán ren ống Loctite 567 để làm kín;

4. Lắp đặt đầu dò lưu lượng khối nhiệt: Nới lỏng đai ốc giữ, đưa đầu dò vào đường ống đến vị trí định vị (đầu dò thường nằm ở giữa đường ống), xoay cần nối để căn chỉnh mũi tên theo chiều dòng chảy và siết chặt đai ốc;

5. Kết nối điện cho bộ truyền tín hiệu lưu lượng khối nhiệt kỹ thuật số: Kết nối dây tín hiệu 4-20mA theo hướng dẫn sử dụng trên silverinstruments.com, và đảm bảo che chắn và nối đất đúng cách để tránh nhiễu điện từ.

Lắp đặt đồng hồ đo lưu lượng khối nhiệt dạng thẳng hàng:

So với lưu lượng kế khối lượng nhiệt kiểu lắp đặt trực tiếp , lưu lượng kế nhiệt kiểu chèn dễ lắp đặt hơn và được lắp đặt sẵn trong một đoạn ống chuyên dụng trước khi xuất xưởng. Chỉ cần kết nối đường ống theo tiêu chuẩn mặt bích (GB/T9119-2000) để đảm bảo trục đường ống nằm ngang với sai số ≤± 2,5°. Tuy nhiên, bạn cần làm thẳng đường ống trước và sau lưu lượng kế giống như lưu lượng kế kiểu chèn.

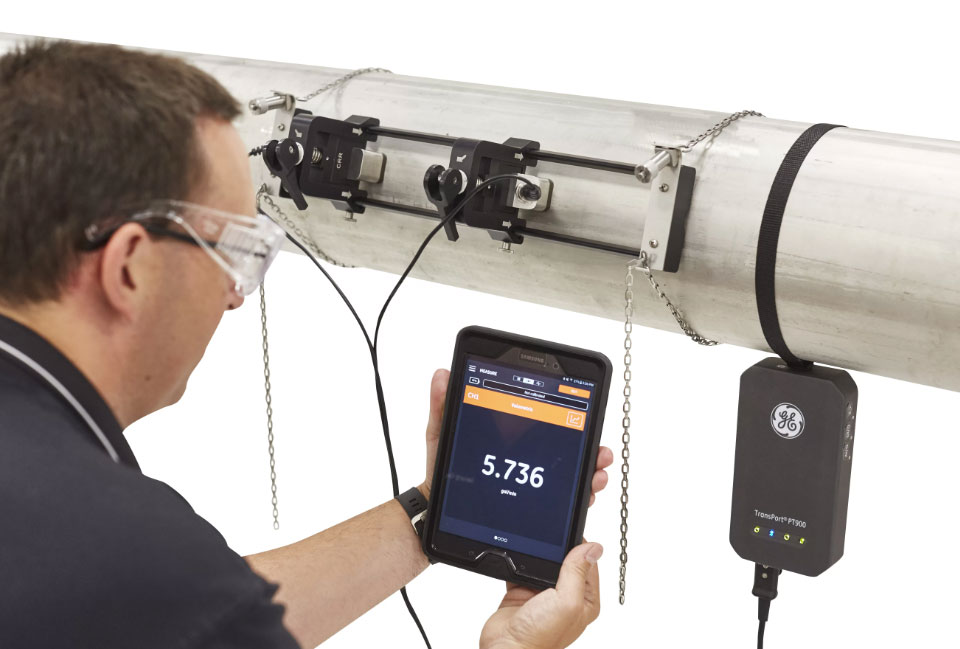

Hướng dẫn lắp đặt đồng hồ đo lưu lượng siêu âm đúng cách

Cốt lõi lắp đặt của lưu lượng kế siêu âm tập trung vào "bố trí đầu dò + đoạn ống thẳng dự phòng + che chắn tín hiệu". Mô hình phương pháp chênh lệch thời gian cần đảm bảo lắp đặt đối xứng các đầu dò ở phía thượng lưu và hạ lưu, và góc giữa hướng truyền sóng âm và trục đường ống đáp ứng yêu cầu của nhà sản xuất. Các điểm vận hành cụ thể bao gồm:

1. Đoạn ống thẳng: Dự trữ một đoạn ống thẳng có chiều dài ≥ 10D ở phía thượng nguồn và ≥ 5D ở phía hạ nguồn, và kéo dài đoạn ống này khi tiến gần đến nguồn gây nhiễu;

2. Lắp đặt đầu dò: Có thể sử dụng phương pháp V và Z để bố trí nhằm đảm bảo đường truyền sóng âm không bị cản trở, và bề mặt lắp đặt cần được đánh bóng phẳng;

3. Bảo vệ điện: Đường tín hiệu 4-20mA và đường dây nguồn được bố trí riêng biệt, lớp chắn được nối đất ở một đầu, và trở kháng phù hợp là 0-1KW;

4. Gỡ lỗi và hiệu chuẩn: Sau khi lắp đặt, các thông số như đường kính ống và độ dày thành ống cần được nhập vào để tối ưu hóa độ chính xác đo lường thông qua hiệu chuẩn tại chỗ.

Trong quá trình lắp đặt trực tuyến, có thể sử dụng máy đột chuyên dụng để đảm bảo hoạt động liên tục. Trong quá trình lắp đặt khi máy ngừng hoạt động, cần đảm bảo trục khoan đồng tâm với đế. Nếu độ lệch quá lớn, có thể mở rộng lỗ để chừa khoảng trống điều chỉnh.

Nên chọn giữa lưu lượng kế khối nhiệt và lưu lượng kế siêu âm như thế nào?

Đối với đường kính ống nhỏ và trung bình (như cỡ 1/8”, 1/4” hoặc 1/2”) và đo lưu lượng nhỏ với độ chính xác cao (như trong phòng thí nghiệm và các hệ thống khí nén), người ta thường ưu tiên sử dụng đồng hồ/bộ điều khiển lưu lượng nhiệt.

Lưu lượng kế siêu âm có nhiều ưu điểm hơn trong các đường ống có đường kính lớn (DN80 trở lên), điều kiện làm việc áp suất cao (>4MPa) hoặc các khu công nghiệp có độ rung mạnh (như cửa ra của máy nén). Thiết kế không có bộ phận chuyển động giúp giảm tần suất bảo trì.

Trong các kịch bản giám sát tiêu thụ năng lượng, nếu cần thu thập trực tiếp dữ liệu lưu lượng khối, các mô hình nhiệt sẽ phù hợp hơn; nếu cần tính đến việc đo nhiều loại khí hoặc điều kiện biến động lưu lượng lớn, tốc độ bit phạm vi rộng của lưu lượng kế siêu âm sẽ thiết thực hơn.

Nếu bạn không muốn cắt đường ống hoặc khoan lỗ để lắp đặt lưu lượng kế khí nhiệt trên đường ống, bạn có thể cân nhắc sử dụng lưu lượng kế khí siêu âm.

Một số người dùng không muốn sử dụng lưu lượng kế trong thời gian dài mà chỉ muốn đo lưu lượng tạm thời. Họ cũng có thể lựa chọn lưu lượng kế khí siêu âm di động.

Tuy nhiên, đồng hồ đo lưu lượng khí siêu âm không tiếp xúc rất đắt tiền, vì vậy ngân sách cũng là một yếu tố quan trọng cần cân nhắc đối với khách hàng.

Cách bảo trì lưu lượng kế nhiệt và siêu âm để đảm bảo hoạt động ổn định lâu dài

Các thiết bị đo lưu lượng nhiệt cần được vệ sinh đầu dò cảm biến thường xuyên để tránh sự tích tụ dầu và bụi từ khí nén, điều này có thể dẫn đến giảm hiệu suất dẫn nhiệt.

Điều quan trọng để duy trì bề mặt lắp đặt của lưu lượng kế siêu âm là ngăn ngừa sự đóng cặn ảnh hưởng đến việc truyền sóng âm. Đồng thời, cần kiểm tra thường xuyên tình trạng kết nối của dây tín hiệu để tránh hiện tượng sai lệch phép đo do lỏng lẻo.

Cả hai loại thiết bị đều yêu cầu hiệu chuẩn thường xuyên độ chính xác tín hiệu đầu ra 4-20mA để đảm bảo đồng bộ với dữ liệu hệ thống điều khiển.

Cách khắc phục các lỗi thường gặp của đồng hồ đo nhiệt và siêu âm

Lỗi thường gặp của lưu lượng kế nhiệt là "sai lệch phép đo", thường do đầu dò bị nhiễm bẩn hoặc đoạn ống thẳng không đủ. Vệ sinh đầu dò và điều chỉnh lại vị trí lắp đặt có thể giải quyết vấn đề; Nếu không có tín hiệu đầu ra, hãy kiểm tra nguồn điện và mạch 4-20mA xem có thông mạch hay không. Nếu lưu lượng kế siêu âm hiển thị "tín hiệu yếu", nguyên nhân chủ yếu là do vị trí lắp đặt đầu dò bị lệch hoặc có bọt khí trong đường ống. Điều chỉnh góc đầu dò hoặc xả khí có thể khôi phục hoạt động bình thường.

Khi độ ẩm của không khí nén quá cao, cảm biến nhiệt dễ bị ngưng tụ, ảnh hưởng đến độ chính xác và cần phải lắp đặt thiết bị sấy khô; Đồng hồ đo lưu lượng siêu âm cần chú ý đến việc cách nhiệt để tránh hiện tượng đóng băng trên thành trong của đường ống làm cản trở sự truyền sóng âm.

Mẹo chọn và ứng dụng phím

Không có sự vượt trội hay thua kém tuyệt đối giữa lưu lượng kế khí nhiệt và lưu lượng kế khí siêu âm. Điều cốt lõi là phải phù hợp với yêu cầu điều kiện làm việc: lưu lượng kế nhiệt được lựa chọn cho độ chính xác cao, chi phí thấp và khả năng phát hiện lưu lượng lâu dài, trong khi lưu lượng kế khí siêu âm được lựa chọn cho lưu lượng lớn, áp suất cao, đường kính lớn hoặc đo lưu lượng khí di động, nhưng chi phí rất cao. Cần tuân thủ nghiêm ngặt các yêu cầu về đoạn ống thẳng và thông số kỹ thuật làm kín trong quá trình lắp đặt, đồng thời duy trì sự sạch sẽ và hiệu chuẩn tín hiệu của cảm biến hội tụ hàng ngày để tối đa hóa độ ổn định của thiết bị và độ chính xác đo lường.
