Nghiên cứu điển hình: Đo mức bằng radar 80G trong silo chứa ngũ cốc — Ngô và lúa mì Ứng dụng: Kho chứa ngũ cốc (Ngô / Lúa mì) | Sản phẩm: Đồng hồ đo mức bằng radar Silver Instruments SDRD87 80G | Phạm vi hoạt động: 18,2 m
Một kho chứa ngũ cốc đo mức ngô và lúa mì trong silo cao 20,4 m đã lựa chọn máy đo mức radar Silver Instruments SDRD87 80G FMCW. Thiết bị có phạm vi đo 18,2 m, nhiệt độ làm việc 40°C, độ ẩm 70%, đo được vật liệu dạng hạt có kích thước 500–3.000 μm và khối lượng riêng 720 kg/m³. Mặt bích DN100 PN16 SS316L, anten PTFE, đầu ra 2 dây 4-20 mA / HART, đạt chứng nhận Ex d ia T2~T6 Gb ATEX. Phương pháp đo không tiếp xúc giúp loại bỏ hoàn toàn hiện tượng mài mòn cảm biến do ma sát với bề mặt hạt.

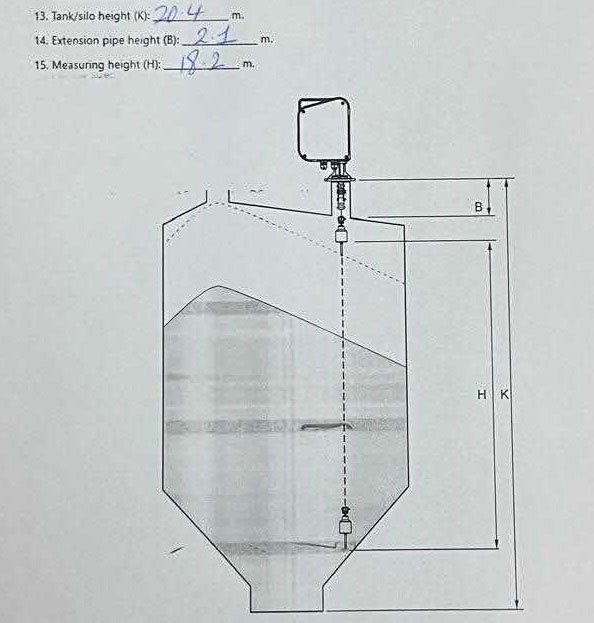

Một đơn vị vận hành kho chứa ngũ cốc cần đo mức ngũ cốc trong silo. Silo này chứa ngô và lúa mì theo chu kỳ luân phiên. Tổng chiều cao silo K là 20,4 m, trong đó ống nối dài phía trên mái là 2,1 m (B). Do đó, khoảng cách đo thực tế H từ mặt bích xuống đáy silo là 18,2 m.
Khách hàng cung cấp thông số vật liệu dạng hạt: kích thước 500–3.000 μm, khối lượng riêng 720 kg/m³. Nhiệt độ trong bồn chứa lên tới 40°C, độ ẩm bên trong silo đạt 70%. Điều kiện này loại trừ ngay phương án sử dụng cảm biến siêu âm. Nguyên nhân là sóng siêu âm suy giảm mạnh trong môi trường ẩm cao và nhiều bụi. Hơn nữa, bề mặt vật liệu hạt khô có độ phản xạ âm thấp, dễ gây mất tín hiệu phản hồi trên các thiết bị siêu âm thông thường.
Nguồn điện AC 220 V. Khách hàng yêu cầu kết nối mặt bích (tùy vào điều kiện hiện trường) và không cần bộ điều khiển RCU hay hộp điều khiển riêng. Chỉ cần một thiết bị, một dây cáp, nối trực tiếp vào PLC.
Máy đo mức radar SDRD87 80G đã được lựa chọn cho ứng dụng này. Dưới đây là lý do và cách cấu hình thiết bị.

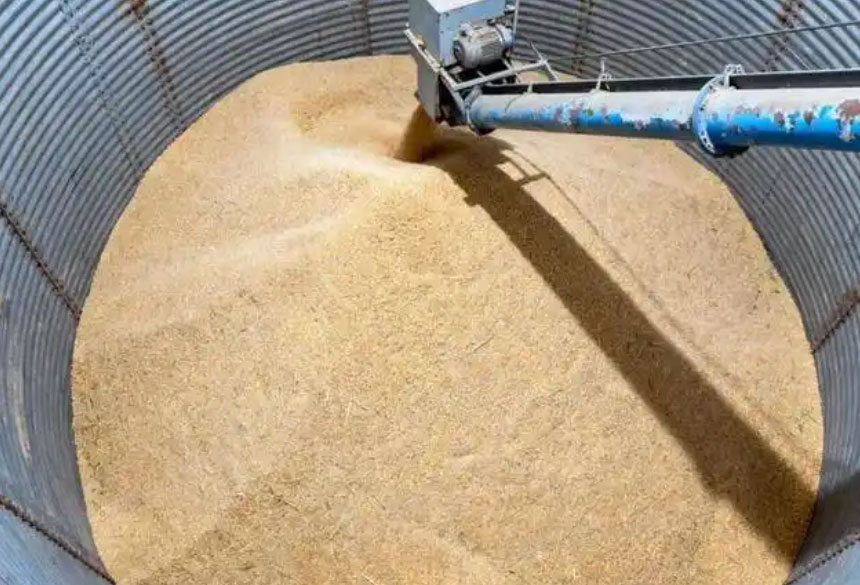

Các silo chứa ngũ cốc thường gặp ba vấn đề khi đo mức: bụi phát sinh trong quá trình đổ đầy, bề mặt vật liệu không phẳng và dễ thay đổi vị trí, cùng với hằng số điện môi tương đối thấp (thường εr từ 2 đến 4 đối với ngũ cốc khô).
Cảm biến siêu âm gặp khó khăn do bụi và độ phản xạ âm thanh kém của ngũ cốc. Radar sóng dẫn hướng hoạt động hiệu quả nhưng đòi hỏi đầu dò kéo dài suốt chiều sâu silo — với silo cao 18 m, đầu dò trở nên quá dài, lộ thiên và dễ hư hại do va đập cơ học khi nạp liệu.

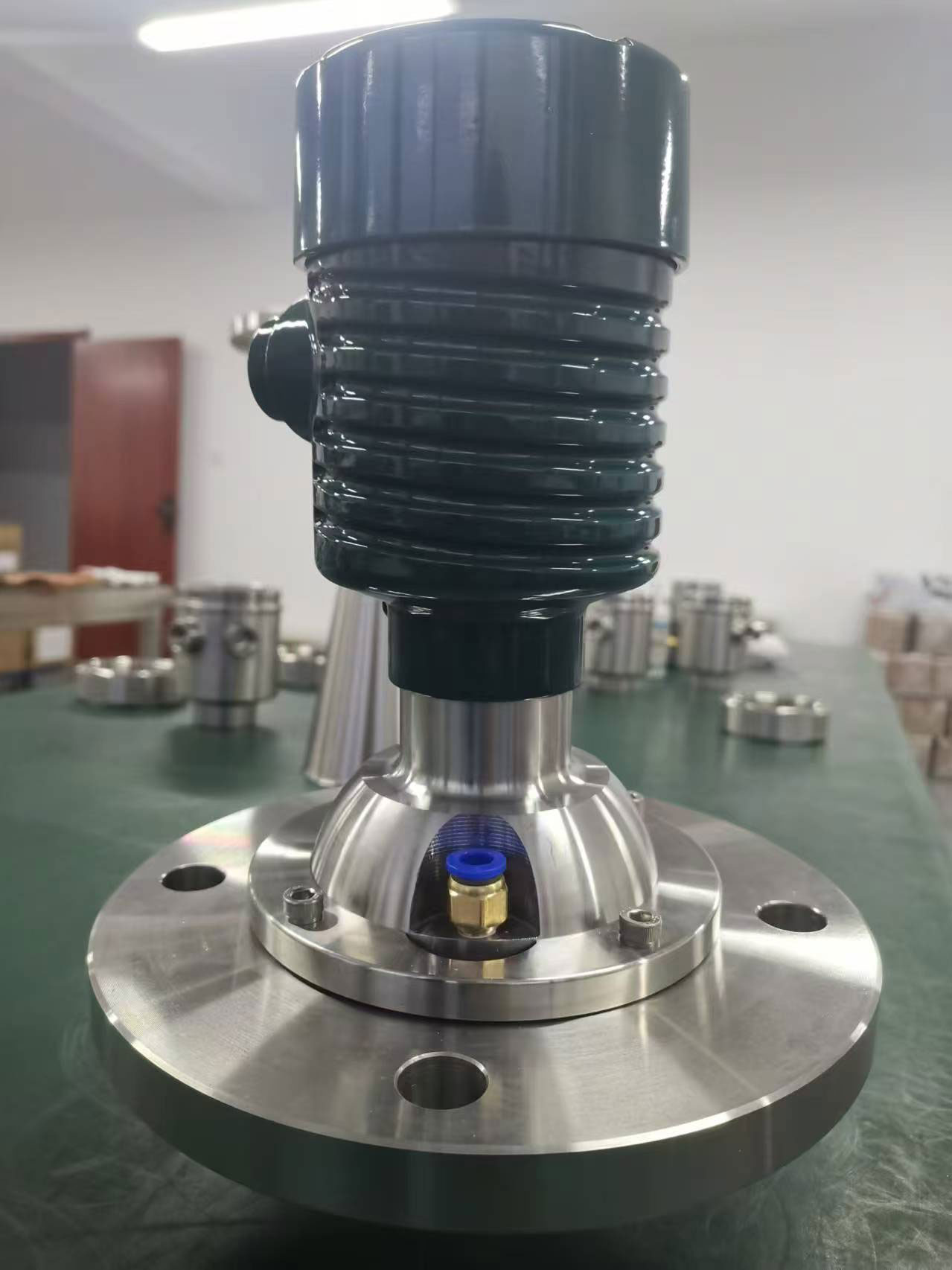

Máy đo mức radar 80G với mặt bích xoay cho vật rắn.
Radar 80G không tiếp xúc giải quyết được cả hai vấn đề trên. Tần số 80 GHz tạo ra góc chùm tia 4° — đủ hẹp để tránh các tín hiệu phản xạ giả từ thành silo ở độ sâu 18 m. Tín hiệu FMCW xuyên qua bụi ngũ cốc mà không bị suy giảm. Và độ chính xác ±5 mm là quá đủ cho việc quản lý hàng tồn kho trong kho ngũ cốc.
Trên thực tế, cảm biến được gắn trên nóc silo, hướng thẳng xuống và không bao giờ chạm vào hạt ngũ cốc. Không có sự mài mòn cơ học. Không có sự sai lệch hiệu chuẩn do ma sát. Bề mặt ăng-ten PTFE an toàn với hạt ngũ cốc và dễ dàng vệ sinh nếu bụi bám vào.
Ăng-ten SDRD87 được gắn ở đầu ống nối dài (B = 2,1 m), giúp ăng-ten cách xa mái nhà 2,1 m. Thiết kế này tạo không gian thuận tiện cho bảo trì và tránh ảnh hưởng từ hơi nước đọng trên mái nhà.
Giá đỡ xoay (tùy chọn ăng-ten NW) cho phép điều chỉnh góc chính xác ngay cả sau khi lắp đặt. Trên silo chứa ngũ cốc, điểm đổ đầy thường không nằm chính giữa. Khả năng nghiêng chùm tia từ 5 đến 10° về phía khối ngũ cốc chính giúp thiết lập tín hiệu phản xạ ổn định hơn. Chúng tôi đã ghi nhận điều này tại nhiều địa điểm của khách hàng – việc đổ đầy ở giữa tạo ra đống ngũ cốc hình nón, giá đỡ xoay cho phép kỹ thuật viên điều chỉnh hướng chùm tia về sườn dốc thay vì đỉnh.
Kết nối quy trình sử dụng mặt bích DN100 PN16 bằng thép không gỉ SS316L, tương thích hoàn toàn với vòi phun mái khách hàng đang có. Gioăng FKM chịu tốt nhiệt độ quy trình 40°C với biên độ an toàn dự phòng đầy đủ. Đầu ra 4-20 mA / HART 2 dây được cấp nguồn vòng lặp từ nguồn DC 24V lấy từ tủ điện AC 220V tại hiện trường. Lỗ luồn cáp M20x1.5 phù hợp với ống luồn dây điện công nghiệp thông dụng ở hầu hết các khu vực.
Thiết bị đạt chuẩn Ex d ia T2~T6 Gb (an toàn nội tại kết hợp chống cháy nổ). Bụi ngũ cốc có tính dễ cháy cao. Mặc dù chứng nhận ATEX / IECEx Zone 1 không phải lúc nào cũng bắt buộc đối với silo chứa ngũ cốc, nhưng khi có chứng nhận này, cùng một model thiết bị có thể triển khai linh hoạt cho cả hệ thống lắp đặt tiêu chuẩn lẫn môi trường phân loại nguy hiểm mà không cần thay đổi cấu hình sản phẩm.
| Tham số | Giá trị |
| Người mẫu | SDRD87-G-NW-A-FC-A-B-A-M-A |
| Nguyên lý đo lường | 80G FMCW (Sóng liên tục điều tần) |
| Góc chùm tia (3dB) | 4° |
| Phạm vi đo | 18,2 m (kho chứa K = 20,4 m, ống nối dài B = 2,1 m) |
| Sự chính xác | ±5 mm |
| Nhiệt độ hoạt động | -40 đến 130°C (ăng-ten Tây Bắc) |
| Áp suất hoạt động | Áp suất bình thường (kho chứa không áp suất) |
| Kết nối quy trình | Mặt bích DN100 PN16, SS316L |
| Vật liệu ăng-ten | PTFE (-40 đến 200°C) |
| Niêm phong | FKM (-40 đến 200°C) |
| Tín hiệu đầu ra | 4-20 mA / HART, 2 dây |
| Nguồn điện | 24V DC (cấp nguồn vòng lặp) |
| Nhà ở | Nhôm / IP67 |
| Cổng cáp | M20 x 1.5 |
| Trưng bày | Màn hình LCD tích hợp |
| Phê duyệt | Ex d ia T2~T6 Gb (an toàn nội tại + chống cháy nổ) |
| Trung bình | Ngô / Lúa mì (dạng hạt, 500–3.000 μm, 720 kg/m³) |
| Điện áp nguồn | Điện áp xoay chiều 220 V (được chuyển đổi thành điện áp một chiều 24V tại bảng điều khiển) |
Nếu bạn cần silo chứa ngũ cốc, thức ăn chăn nuôi hoặc vật liệu rời dạng khối, vui lòng gửi cho chúng tôi các thông số kỹ thuật. Chúng tôi sẽ xác nhận mẫu mã và báo giá trong vòng 24 giờ:
