Đồng hồ đo lưu lượng vận tốc là gì?

Lưu lượng kế vận tốc là một thiết bị đo thể tích chất lỏng (lỏng hoặc khí, chẳng hạn như lưu lượng kế khí thiên nhiên , lưu lượng kế không khí, lưu lượng kế N2) đi qua đường ống bằng cách đo vận tốc trung bình của chất lỏng. Nguyên lý hoạt động cốt lõi của nó dựa trên phương trình dòng chảy cơ bản:


Ở đâu:

· Q là lưu lượng thể tích
· v là vận tốc dòng chảy trung bình qua mặt cắt ngang của ống
· A là diện tích mặt cắt ngang của ống

Bằng cách đo chính xác vận tốc (v) và biết diện tích ống (A), lưu lượng thể tích (Q) có thể được xác định chính xác. Công nghệ này đã phát triển nhanh chóng, dẫn đến sự ra đời của nhiều loại đồng hồ đo lưu lượng khác nhau. Dưới đây là các loại đồng hồ đo lưu lượng vận tốc phổ biến và tiêu biểu nhất được sử dụng trong công nghiệp hiện nay.

---

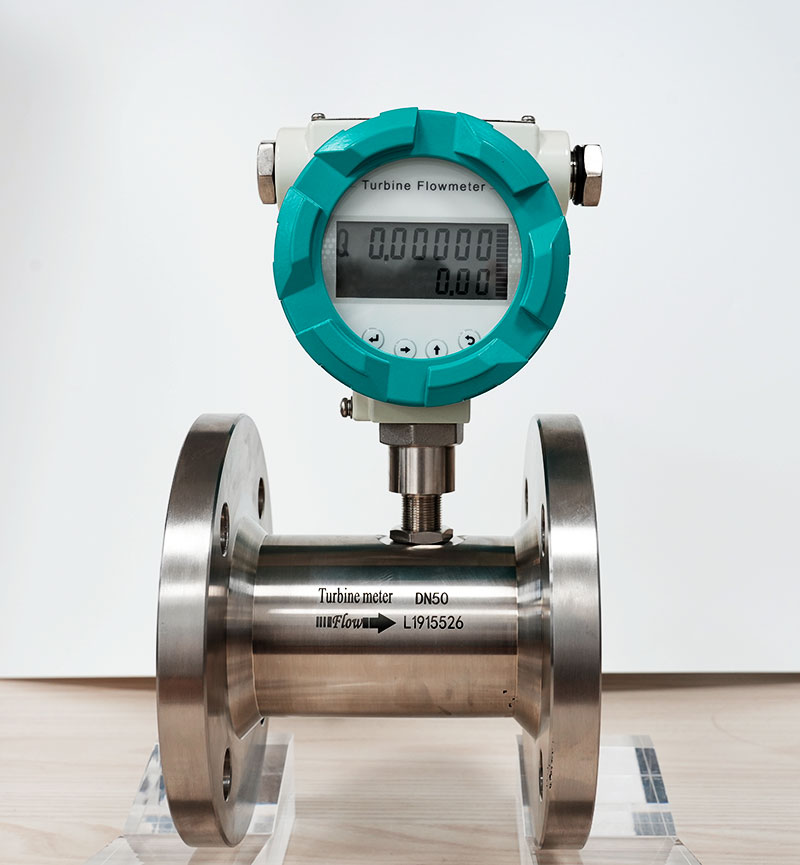

Lưu lượng kế tuabin

Ưu điểm kỹ thuật và ứng dụng:

· Độ chính xác đo lường cao: Cung cấp kết quả có độ chính xác cao và có thể lặp lại.
· Tỷ lệ điều chỉnh lưu lượng rộng: Duy trì độ chính xác trong phạm vi lưu lượng rộng.
· Tính tuyến tính tuyệt vời: Mối quan hệ giữa lưu lượng và đầu ra luôn tuyến tính.
· Đầu ra thân thiện với kỹ thuật số: Tạo ra xung đầu ra dễ dàng được xử lý bằng thiết bị điện tử kỹ thuật số.

Nó được sử dụng rộng rãi để đo nhiều loại chất lỏng có độ nhớt thấp (như nước và nhiên liệu) và khí.

Thông tin thêm về đo lưu lượng nhiên liệu bằng lưu lượng kế tuabin lỏng. Lưu lượng kế nhiên liệu diesel kỹ thuật số tuabin.

Phạm vi vận tốc điển hình:

· Lưu lượng kế tuabin lỏng: Khoảng 0,5 đến 10 m/s (1,5 đến 33 ft/s)
Thông tin kỹ thuật thêm về đồng hồ đo lưu lượng tua bin khí từ silverinstruments.com. Đồng hồ đo lưu lượng tua bin khí SGW.

· Lưu lượng kế tuabin khí Khoảng 5 đến 100 m/giây (15 đến 330 ft/giây)
Thông tin kỹ thuật thêm về đồng hồ đo lưu lượng tuabin chất lỏng dòng SLW từ silverinstruments.com. Đồng hồ đo lưu lượng tuabin chất lỏng

---

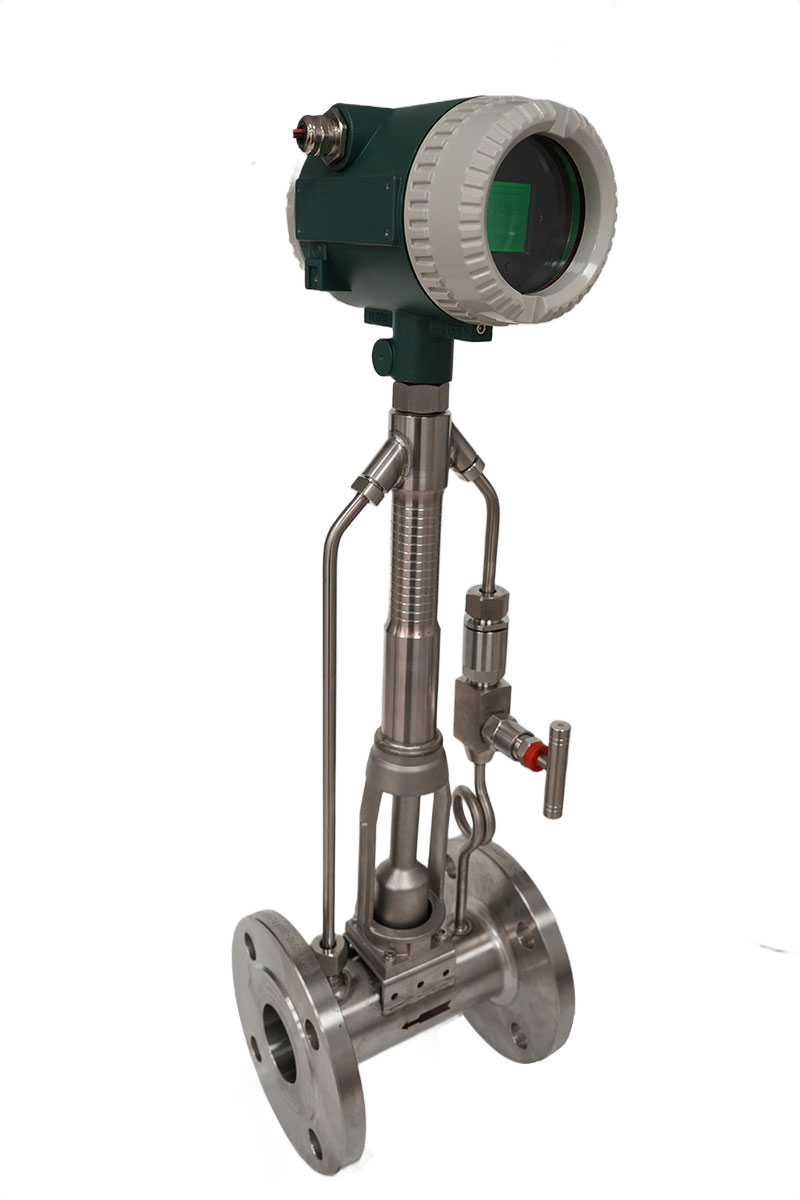

Lưu lượng kế xoáy

Ưu điểm kỹ thuật và ứng dụng:

· Phạm vi đo rộng: Phù hợp với nhiều lưu lượng khác nhau.
· Độ chính xác đo lường cao: Mang lại kết quả đo ổn định và chính xác.
· Khả năng tương thích với nhiều loại chất lỏng: Có thể đo chất lỏng, khí và hơi nước.
· Tổn thất áp suất vĩnh viễn thấp: Tác động tối thiểu đến mức tiêu thụ năng lượng của hệ thống.

Biên giới kỹ thuật: Nghiên cứu đang được tiến hành tập trung vào việc tối ưu hóa hình dạng của thân vách đá để tạo ra đường xoáy ổn định và đều đặn hơn, từ đó nâng cao hơn nữa độ chính xác và độ tin cậy của máy đo.

Phạm vi vận tốc điển hình:

· Chất lỏng: Khoảng 0,3 đến 10 m/s (1 đến 33 ft/s)
· Khí/Hơi nước: Khoảng 3 đến 80 m/giây (10 đến 260 ft/giây)

---

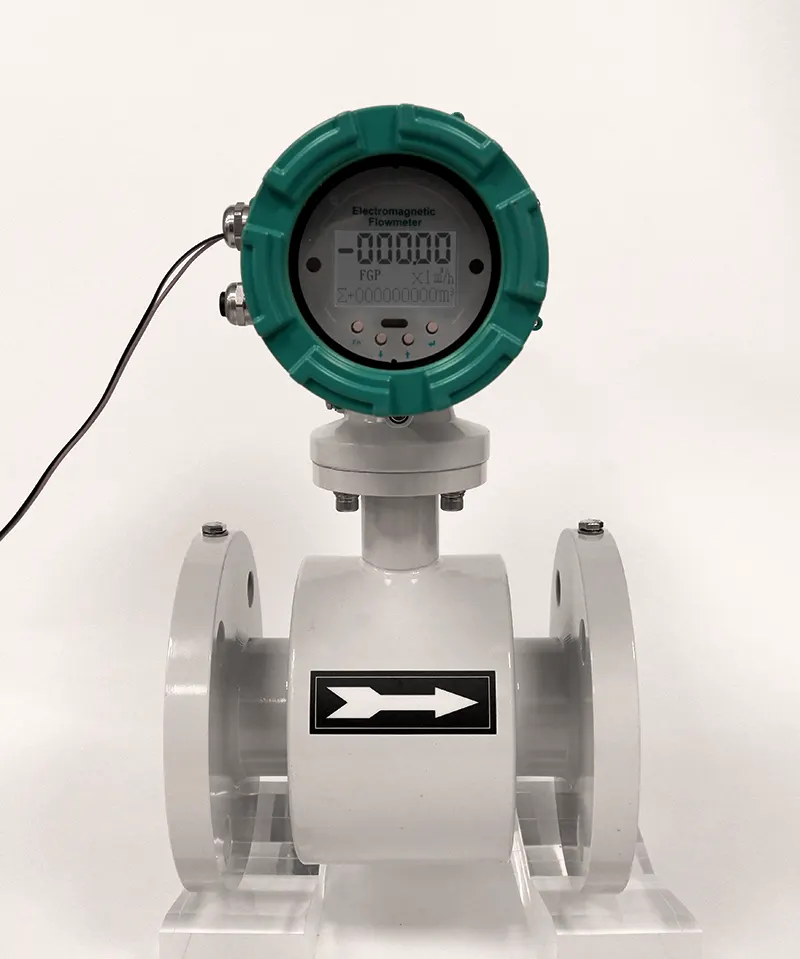

Lưu lượng kế điện từ (Magmeter)

Ưu điểm kỹ thuật và ứng dụng:

· Phản ứng cực nhanh: Với độ trễ không đáng kể, sản phẩm hoàn hảo để ghi lại những thay đổi tức thời của dòng chảy.
· Không cản trở dòng chảy: Đường ống trong suốt, nghĩa là không có bộ phận chuyển động và không có tổn thất áp suất bổ sung nào, đây là đồng hồ đo lưu lượng toàn bộ. Thông tin kỹ thuật thêm về đồng hồ đo lưu lượng toàn bộ: Đồng hồ đo lưu lượng điện từ toàn bộ
· Độ chính xác cao: Trong cấu hình dòng chảy ổn định và phát triển đầy đủ, đồng hồ đo thể hiện chính xác vận tốc trung bình.

Hạn chế và biện pháp đối phó:

· Yêu cầu về chất lỏng: Chất lỏng được đo phải có độ dẫn điện tối thiểu, không phù hợp với khí và hầu hết các sản phẩm có nguồn gốc từ hydrocarbon.

· Nhiễu điện từ (EMI): Có thể bị ảnh hưởng bởi nhiễu điện từ bên ngoài. Cần có hệ thống nối đất và che chắn điện từ phù hợp để hoạt động đáng tin cậy.

Phạm vi vận tốc điển hình:

· Chất lỏng: Có thể đo trong phạm vi rất rộng, thường từ 0,1 đến 10 m/s (0,3 đến 33 ft/s), hoạt động tốt trong các ứng dụng lưu lượng thấp khi các đồng hồ đo khác có thể không hoạt động.

Để biết thêm thông tin về các giải pháp đo lưu lượng thấp, hãy nhấp vào đây: đồng hồ đo lưu lượng nhỏ

---

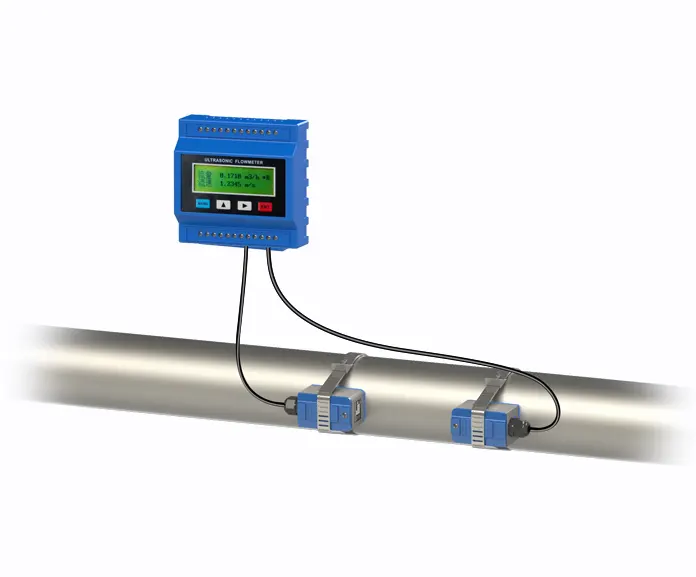

Lưu lượng kế siêu âm

Ưu điểm kỹ thuật và ứng dụng:

· Đo lường không xâm lấn: Cảm biến kẹp được gắn bên ngoài đường ống, không gây sụt áp và cho phép lắp đặt mà không cần dừng quy trình. Điều này làm cho chúng lý tưởng cho các đường ống có đường kính lớn và các ứng dụng lưu lượng cao. Thông tin kỹ thuật khác về đo lường không xâm lấn: Đồng hồ đo lưu lượng nước không xâm lấn.

· Thời gian chuyển tiếp: Mang lại độ chính xác cao nhưng phù hợp nhất với chất lỏng sạch vì các hạt hoặc bong bóng có thể gây nhiễu tín hiệu.

· Doppler: Tuyệt vời để đo dòng chảy hai pha (chất lỏng có chất rắn lơ lửng hoặc bong bóng) khi đồng hồ đo thời gian truyền không thể đo được.

Phạm vi vận tốc điển hình:

· Tổng quát (Chất lỏng & Khí): Cực kỳ linh hoạt, có khả năng đo vận tốc từ rất thấp đến rất cao, thường trong phạm vi từ 0,03 đến 35 m/giây (0,1 đến 115 ft/giây).

---

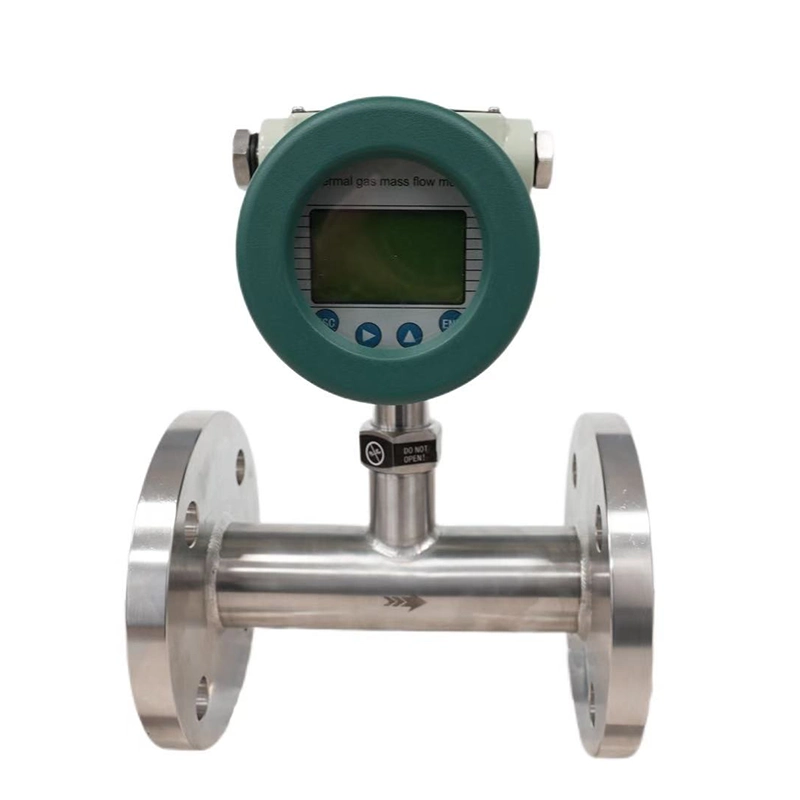

Lưu lượng kế khối lượng nhiệt

Các loại và ứng dụng:

· Máy đo tốc độ gió dây nóng: Đây là máy đo tốc độ thực sự, được biết đến với đáp ứng tần số cực cao và kích thước đầu dò nhỏ. Nó được sử dụng rộng rãi trong nghiên cứu động lực học chất lưu để đo tốc độ tức thời tại các điểm cụ thể trong trường dòng chảy.

· Lưu lượng kế khối lượng nhiệt: Hầu hết các đồng hồ đo nhiệt công nghiệp đều được thiết kế theo cách này. Tín hiệu đầu ra của chúng tương quan trực tiếp với lưu lượng khối lượng của chất lỏng, chứ không phải lưu lượng thể tích, đây là một điểm khác biệt quan trọng. Chúng đặc biệt tốt cho việc đo khí lưu lượng thấp.

Phạm vi tốc độ điển hình (cho các ứng dụng khí công nghiệp):

· Khí: Tuyệt vời cho các ứng dụng có vận tốc thấp, với phạm vi rất rộng, thường từ 0,1 đến 120 m/giây (0,3 đến 400 ft/giây).
