Đồng hồ đo lưu lượng

Lưu lượng kế nhiệt độ cao


Trong lòng ngành công nghiệp hiện đại - từ nhà máy điện, nhà máy lọc dầu đến lò phản ứng hóa học và xưởng đúc kim loại - các quy trình thường hoạt động trong điều kiện khắc nghiệt. Đo lưu lượng chất lỏng và khí ở nhiệt độ cao là một trong những thách thức lớn nhất trong việc đo lường quy trình. Lưu lượng kế tiêu chuẩn có thể bị hỏng nghiêm trọng khi tiếp xúc với nhiệt độ cao, dẫn đến dữ liệu không chính xác, thời gian ngừng hoạt động của quy trình và các mối nguy hiểm về an toàn.

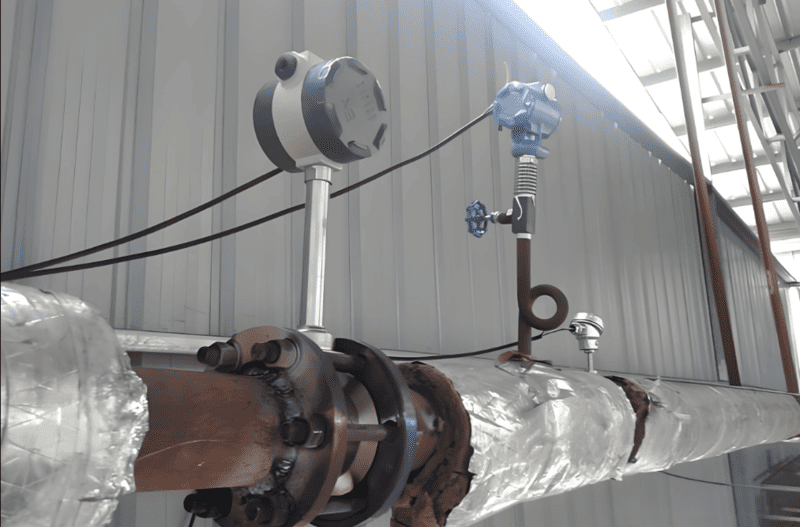

high temperature steam flow measurement
Lưu lượng kế hơi nước nhiệt độ cao

Để quản lý thành công các ứng dụng này cần có lưu lượng kế chuyên dụng ở nhiệt độ cao, được chế tạo bằng vật liệu bền chắc và thiết kế sáng tạo để mang lại độ chính xác và độ tin cậy mà các thiết bị khác không làm được.

Silver Automation Instruments cung cấp danh mục toàn diện các cảm biến lưu lượng hiệu suất cao được thiết kế cho các môi trường nhiệt độ khắc nghiệt nhất. Hướng dẫn này khám phá các công nghệ khác nhau hiện có và nêu bật các ứng dụng lý tưởng của chúng, giúp bạn lựa chọn thiết bị hoàn hảo cho quy trình nhiệt độ cao của mình.

Tại sao đo lưu lượng ở nhiệt độ cao lại là một thách thức?

  • Việc đo chất lỏng nóng gặp phải một số rào cản kỹ thuật:
  • Hạn chế về vật liệu: Các thành phần cảm biến lưu lượng tiêu chuẩn, phớt và thiết bị điện tử có thể bị xuống cấp, cong vênh hoặc tan chảy ở nhiệt độ cao.
  • Thay đổi tính chất của chất lỏng: Mật độ và độ nhớt của chất lỏng thay đổi đáng kể theo nhiệt độ, điều này có thể gây ra sự không chính xác đáng kể ở lưu lượng kế không bù được những thay đổi này.
  • Tính toàn vẹn của thiết bị điện tử: Thiết bị điện tử của máy phát nhạy cảm phải được bảo vệ khỏi nhiệt độ cao của chất lỏng trong quá trình để ngăn ngừa hiện tượng tín hiệu trôi và hỏng sớm.

Lựa chọn công nghệ đo lưu lượng nhiệt độ cao phù hợp

Việc lựa chọn công nghệ phù hợp là rất quan trọng. Mỗi loại lưu lượng kế có nguyên lý hoạt động và đặc điểm thiết kế riêng biệt, phù hợp với các ứng dụng nhiệt độ cao cụ thể. Hầu hết các cảm biến nhiệt độ cao từ silverinstruments.com đều là giải pháp tùy chỉnh, không phải là sản phẩm tiêu chuẩn có sẵn.

Dưới đây là bảng so sánh nhiệt độ chất lỏng tối đa của các loại lưu lượng kế khác nhau do Silver Automation Instruments cung cấp.

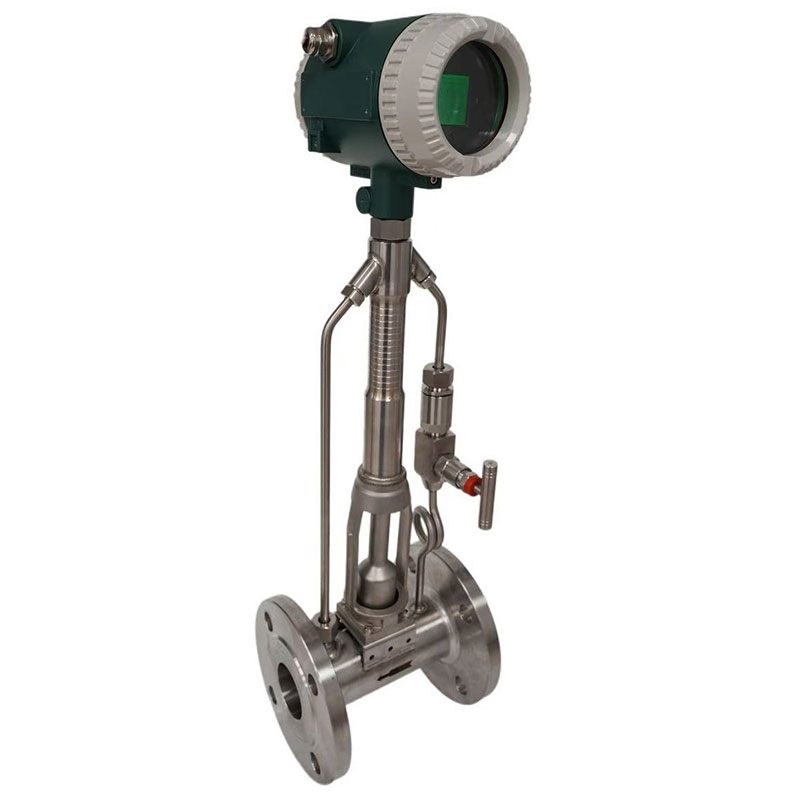

Vortex Flow Meters Up to 500°C
Lưu lượng kế xoáy (lên đến 500°C / 932°F)
Đồng hồ đo dòng xoáy (Vortex meter) là lựa chọn hàng đầu cho các ứng dụng nhiệt độ cao nhờ thiết kế đơn giản, chắc chắn và không có bộ phận chuyển động. Chúng đo lưu lượng bằng cách phát hiện tần suất dòng xoáy thoát ra từ một vật thể chắn trên đường đi của dòng chảy. Được chế tạo hoàn toàn từ kim loại bền như thép không gỉ, chúng vốn dĩ phù hợp để đo chất lỏng nóng, khí và đặc biệt là hơi nước.

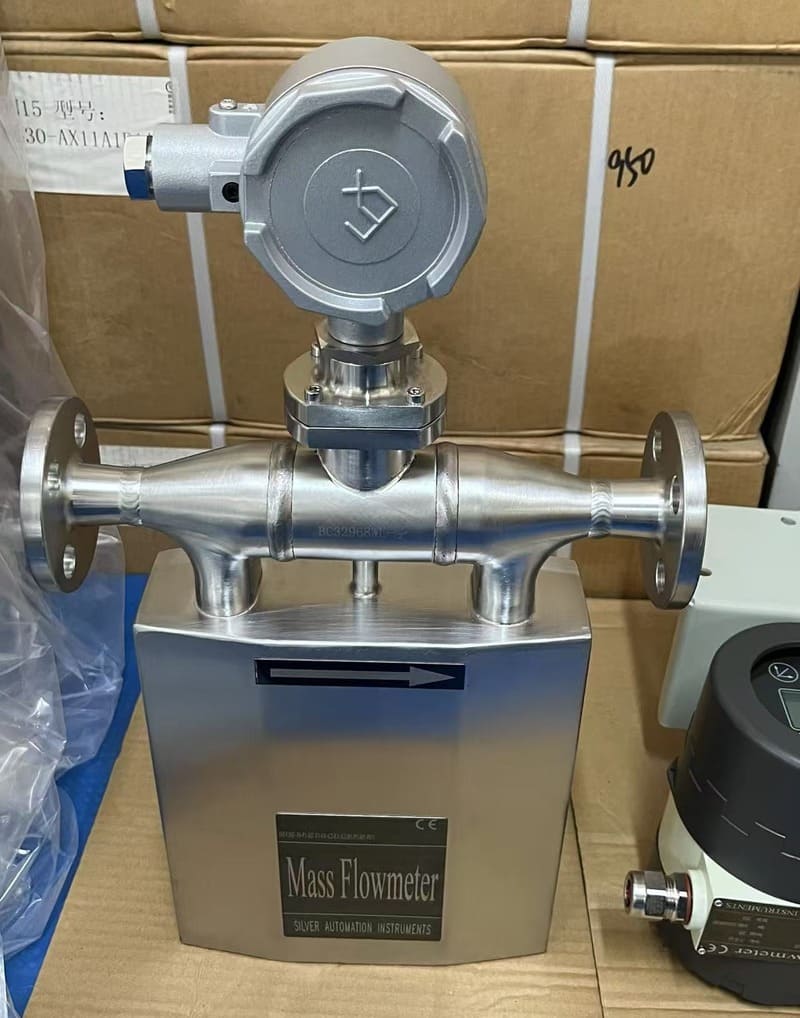

Coriolis Mass Flow Meters high temperature flow meter
Đồng hồ đo lưu lượng khối lượng Coriolis (Lên đến 450°C / 842°F)
Đồng hồ Coriolis đo trực tiếp lưu lượng khối lượng, giúp chúng không bị ảnh hưởng bởi sai số do thay đổi mật độ và độ nhớt của chất lỏng do nhiệt độ gây ra. Các model nhiệt độ cao đặc biệt được thiết kế với vật liệu ống và cấu hình cảm biến chuyên biệt để hoạt động đáng tin cậy ở nhiệt độ khắc nghiệt, mang lại độ chính xác cao nhất cho các quy trình quan trọng, chúng tôi sử dụng để đo bitum nhiệt độ cao hoặc lithium/natri lỏng.

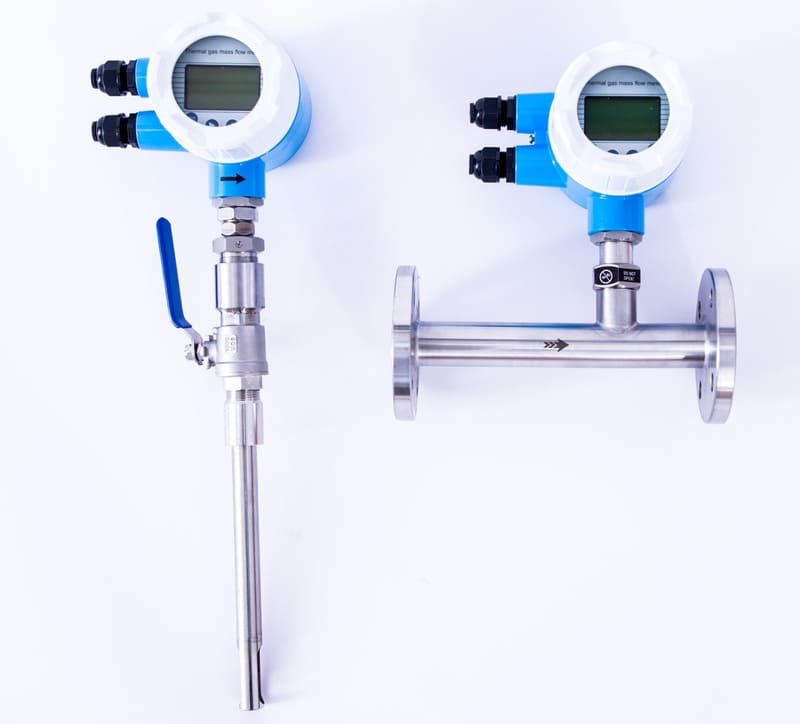

high temperature thermal mass flow meter
Đồng hồ đo lưu lượng nhiệt (lên đến 300°C / 572°F)
Được thiết kế cho khí, đồng hồ đo lưu lượng khối nhiệt sử dụng cảm biến gia nhiệt để đo lưu lượng khối dựa trên nguyên lý truyền nhiệt. Các phiên bản cảm biến lưu lượng khối nhiệt độ cao có đầu dò cảm biến mạnh mẽ để xử lý không khí nóng, khí thải và các luồng khí khó xử lý khác trong ống dẫn và ống khói.

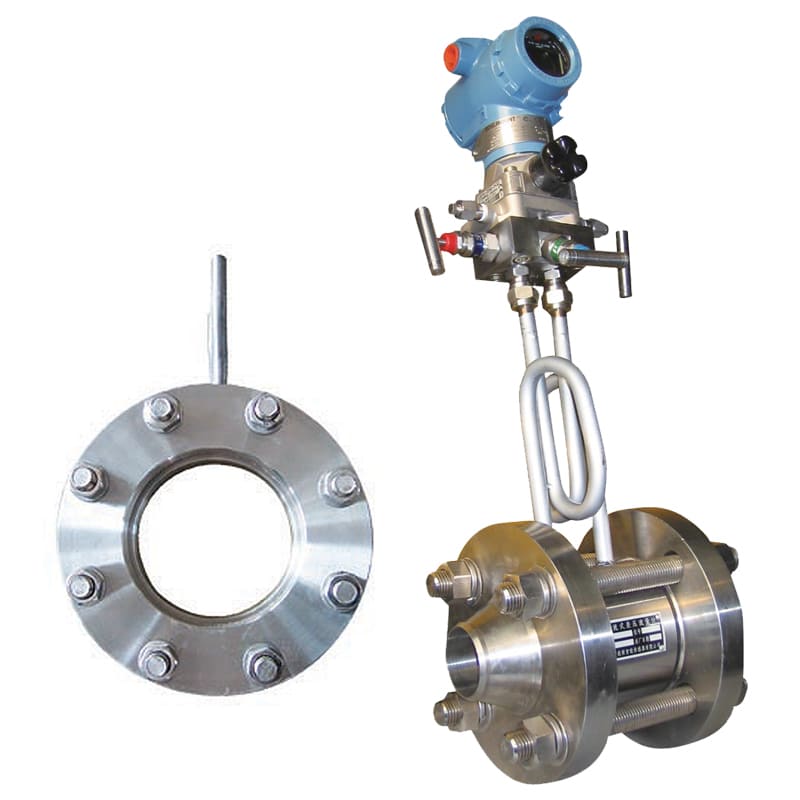

Differential Pressure Flow Meters
Lưu lượng kế chênh lệch áp suất (DP) (Lên đến 800°C / 1472°F)
Đây là một trong những công nghệ đo lưu lượng mạnh mẽ và linh hoạt nhất. Bằng cách sử dụng một thành phần chính bền bỉ—chẳng hạn như tấm lỗ, Annubar, hoặc tấm lỗ điều hòa—để tạo ra độ sụt áp, bộ truyền tín hiệu điện tử nhạy bén có thể được lắp đặt từ xa. Thiết kế này cho phép các hệ thống DP, với vật liệu phù hợp, đo chất lỏng ở nhiệt độ khắc nghiệt. Đây là một giải pháp đã được chứng minh cho các ứng dụng đầy thách thức như dầu nóng, nhựa đường nhớt và khí thải bẩn.

high temperature rotameter/VA flow meter
Lưu lượng kế ống kim loại / Lưu lượng kế diện tích thay đổi (Tối đa 300°C / 572°F)
Đây là những đồng hồ đo lưu lượng cơ học đơn giản, đáng tin cậy (tùy chọn có lưu lượng kế với bộ truyền tín hiệu). Cấu trúc hoàn toàn bằng kim loại của đồng hồ đo lưu lượng diện tích biến thiên cho phép nó xử lý nhiệt quy trình đáng kể. Chúng là giải pháp tiết kiệm chi phí cho việc chỉ báo lưu lượng cục bộ trong các ứng dụng như nước cấp lò hơi, dầu nóng và mạch làm mát, nơi cần một đồng hồ đo đơn giản, chắc chắn.

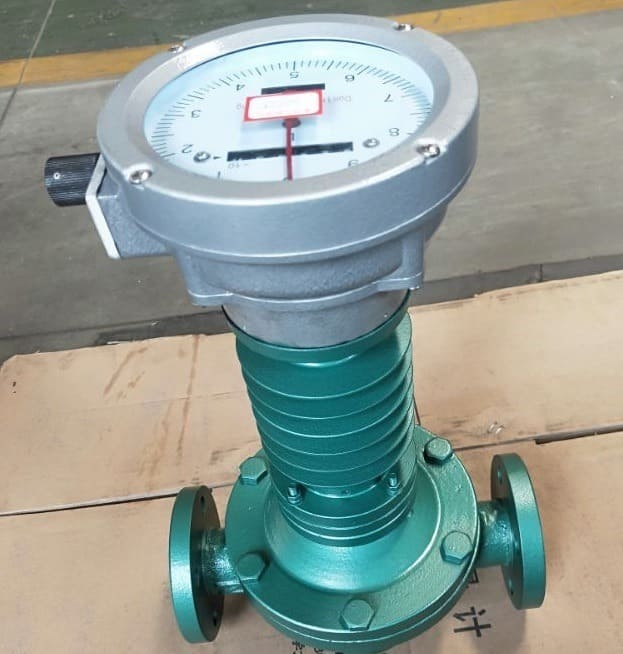

high temperature oval gear flow meter
Lưu lượng kế bánh răng hình bầu dục (lên đến 200°C / 392°F)
Là thiết bị đo lưu lượng dịch chuyển dương, lưu lượng kế bánh răng hình bầu dục vượt trội trong việc đo chất lỏng nhớt. Các phiên bản nhiệt độ cao có sẵn cho các ứng dụng như đo dầu nóng, nhiên liệu và nhựa, nơi có cả độ nhớt cao và nhiệt độ cao.

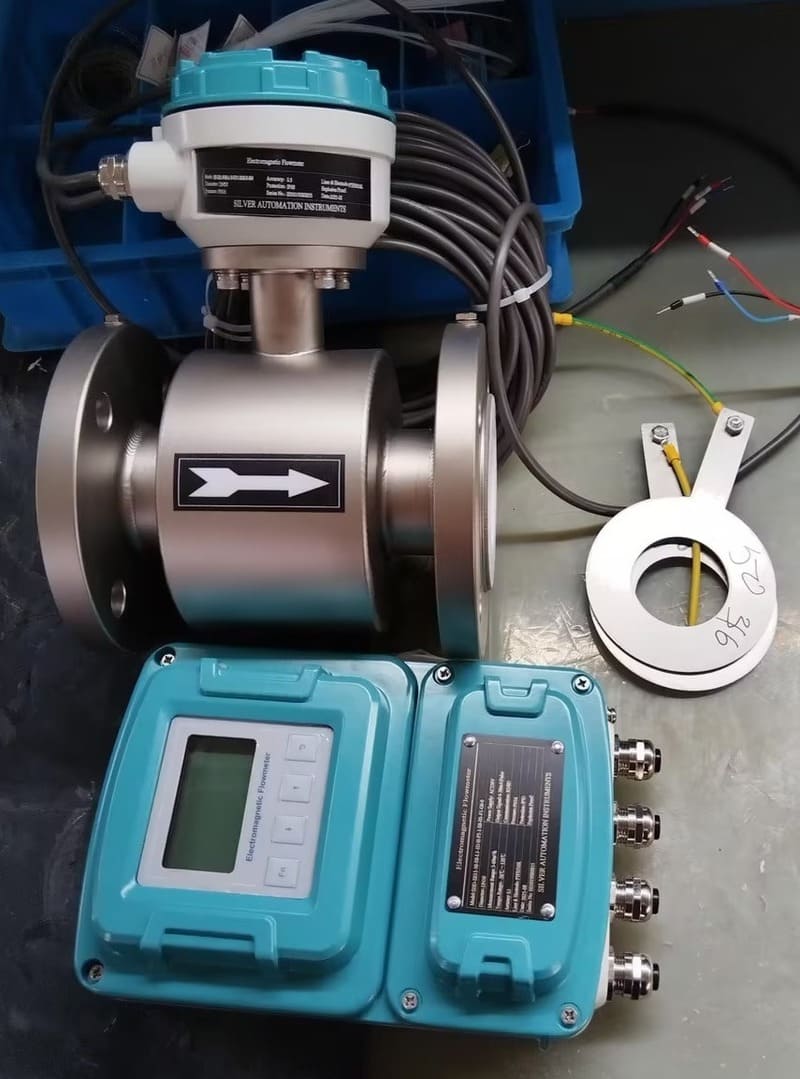

high temperture magmeter
Lưu lượng kế từ tính (lên đến 160°C / 320°F)
Mặc dù không phù hợp với nhiệt độ cao nhất, lưu lượng kế từ tính với lớp lót PFA hoặc PTFE có thể xử lý chất lỏng dẫn điện có nhiệt độ vừa phải. Chúng là lựa chọn phổ biến cho các ứng dụng nước nóng, xử lý hóa chất và quy trình vệ sinh liên quan đến chu trình làm sạch ở nhiệt độ cao.

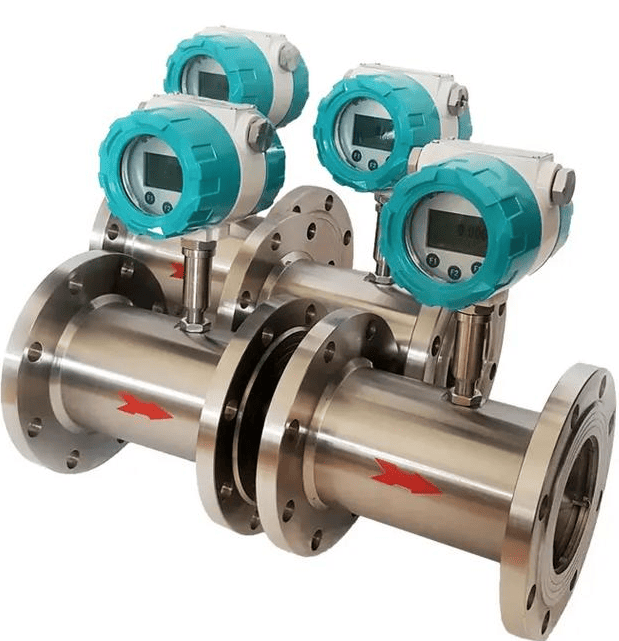

high temperature liquid turbine flow meter
Đồng hồ đo lưu lượng tuabin lỏng (lên đến 150°C / 302°F)
Lưu lượng kế tuabin tiêu chuẩn thường bị giới hạn trong phạm vi nhiệt độ. Tuy nhiên, chúng có thể được cấu hình cho các ứng dụng như nước nóng hoặc nhiên liệu tinh chế ở nhiệt độ vừa phải.

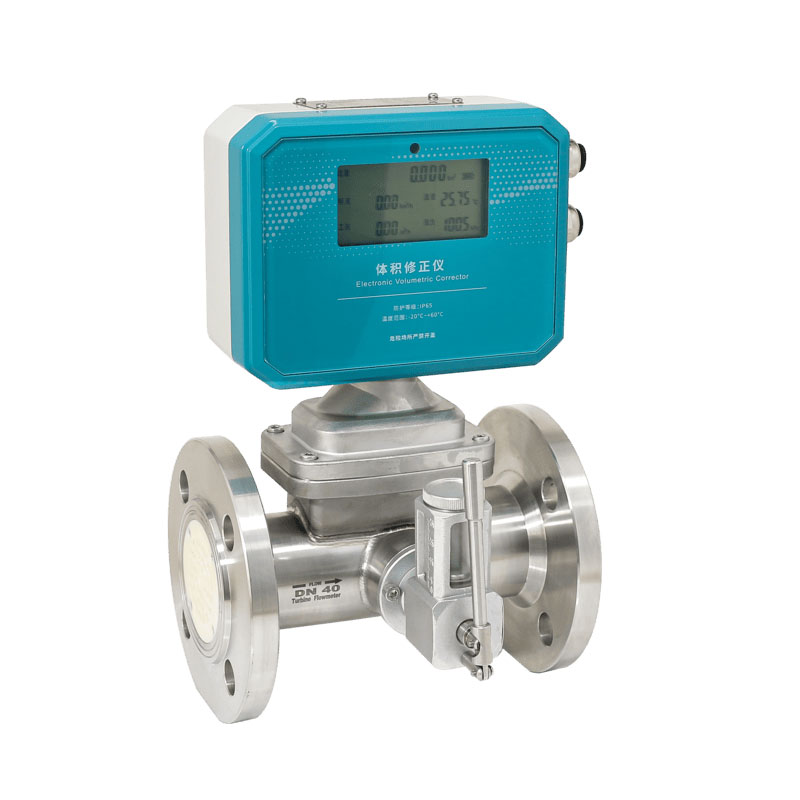

Gas Turbine Flow Meters
Đồng hồ đo lưu lượng tuabin khí (lên đến 80°C / 176°F)
Đồng hồ đo tua-bin khí tiêu chuẩn thường được sử dụng để vận chuyển khí đốt tự nhiên ở nhiệt độ môi trường và không được thiết kế cho các quy trình nhiệt độ cao.

So sánh công nghệ lưu lượng kế nhiệt độ cao

Flow Meter Type Commonly Measured Media Max Temp (°C) Max Temp (°F)
Vortex Flow Meter Steam, Compressed Air, Hot Gases, Hot Water,thermal oil 500°C 932°F
Differential Pressure (DP) Steam, flue gas ,hot water, 800°C 1472°F
Coriolis Mass Flow Meter Oils, Chemicals, LNG, Food Products, Slurries 450°C 842°F
Thermal Mass Flow Meter Hot Air, Flare Gas, Nitrogen, Biogas,Natural gas 300°C 572°F
Metal Tube Rotameter Water, Air, Chemicals, Nitrogen Purge 300°C 572°F
Oval Gear Flow Meter Fuel Oil, Lubricants, High Viscosity Fluids 200°C 392°F
Magnetic Flow Meter Water, Wastewater, Slurries, Acids, Caustics 160°C 320°F
Liquid Turbine Flow Meter Condensate,Refined Fuels, Solvents, Light Chemicals 150°C 302°F
Gas Turbine Flow Meter Natural Gas ,N2,O2,CO2,air 80°C 176°F


Tập trung vào các ứng dụng đòi hỏi nhiệt độ cao

Lưu lượng kế chuyên dụng của Silver Automation Instruments cung cấp dữ liệu quan trọng trong một số quy trình công nghiệp đầy thách thức nhất trên thế giới.

  • Đo lưu lượng hơi nước quá nhiệt và ngưng tụ

Đo lưu lượng hơi nước là một ứng dụng kinh điển ở nhiệt độ cao, áp suất cao thường thấy trong các nhà máy điện và nồi hơi công nghiệp. Lưu lượng kế xoáy và lưu lượng kế chênh lệch áp suất là tiêu chuẩn công nghiệp cho nhiệm vụ này, mang lại độ bền và độ tin cậy cần thiết để đo lưu lượng hơi nước nhằm quản lý năng lượng và hiệu quả quy trình.

Hệ thống truyền nhiệt dựa trên sự lưu thông chính xác của chất lỏng như dầu nóng hoặc nước nóng áp suất cao. Các đồng hồ Coriolis, Vortex và Oval Gear thường được sử dụng để giám sát các hệ thống vòng kín này, đảm bảo truyền năng lượng chính xác và an toàn quy trình.

  • Nhựa đường, bitum và dầu nhiên liệu nặng

Các chất lỏng này phải đối mặt với thách thức kép: nhiệt độ cực cao và độ nhớt rất cao. Chúng phải được giữ nóng để duy trì trạng thái lỏng. Lưu lượng kế khối lượng Coriolis nhiệt độ cao và lưu lượng kế bánh răng hình bầu dục có vỏ gia nhiệt là lựa chọn tối ưu để đo nhựa đường (bitum) , cung cấp phép đo khối lượng chính xác cho quá trình nạp liệu, trộn và kiểm soát quá trình đốt cháy.

  • Giám sát khí nóng và khí thải

  • Việc giám sát khí nóng rất quan trọng đối với việc tuân thủ quy định môi trường và hiệu quả quy trình. Điều này bao gồm đo lưu lượng khí đốt đến lò nung , khí thải nóng từ máy sấy và khí thải trong hệ thống đuốc đốt. Ứng dụng chính là đo lưu lượng khí thải trong ống khói để giám sát khí thải. Những nhiệm vụ này thường liên quan đến các luồng khí bẩn ở nhiệt độ cao nhưng áp suất thấp. Lưu lượng kế khối nhiệt độ caolưu lượng kế Vortex là lựa chọn lý tưởng cho các ứng dụng này, mang lại độ bền và khả năng đo lường trực tiếp cần thiết.

Một trong những ứng dụng khắc nghiệt nhất là đo lường kim loại lỏng như lithium lỏng hoặc natri lỏng, được sử dụng làm chất làm mát trong lò phản ứng hạt nhân và trong sản xuất pin tiên tiến. Điều này đòi hỏi các máy đo Coriolis nhiệt độ cao chuyên dụng, có khả năng chịu được nhiệt độ cao và tính ăn mòn của kim loại nóng chảy.

Hợp tác với các chuyên gia đo lưu lượng nhiệt độ cao

Việc lựa chọn lưu lượng kế phù hợp cho ứng dụng nhiệt độ cao là một quyết định phức tạp, đòi hỏi sự hiểu biết sâu sắc về quy trình và công nghệ đo lường. Đội ngũ tại Silver Automation Instruments có chuyên môn để giúp bạn vượt qua những thách thức này. Chúng tôi cung cấp các cảm biến lưu lượng hiệu suất cao, được tùy chỉnh, mang lại độ chính xác và độ bền mà quy trình của bạn yêu cầu.

Liên hệ với các kỹ sư của chúng tôi ngay hôm nay để thảo luận về ứng dụng nhiệt độ cao của bạn và tìm giải pháp đo lường lý tưởng.
