4 Công nghệ cốt lõi để đo lưu lượng dầu: Hướng dẫn năm 2025

Tầm quan trọng của việc đo lưu lượng dầu chính xác

Việc đo lường dầu chính xác cung cấp cho bạn thông tin cần thiết để đưa ra những lựa chọn tài chính và vận hành sáng suốt. Những lợi ích chính bao gồm:

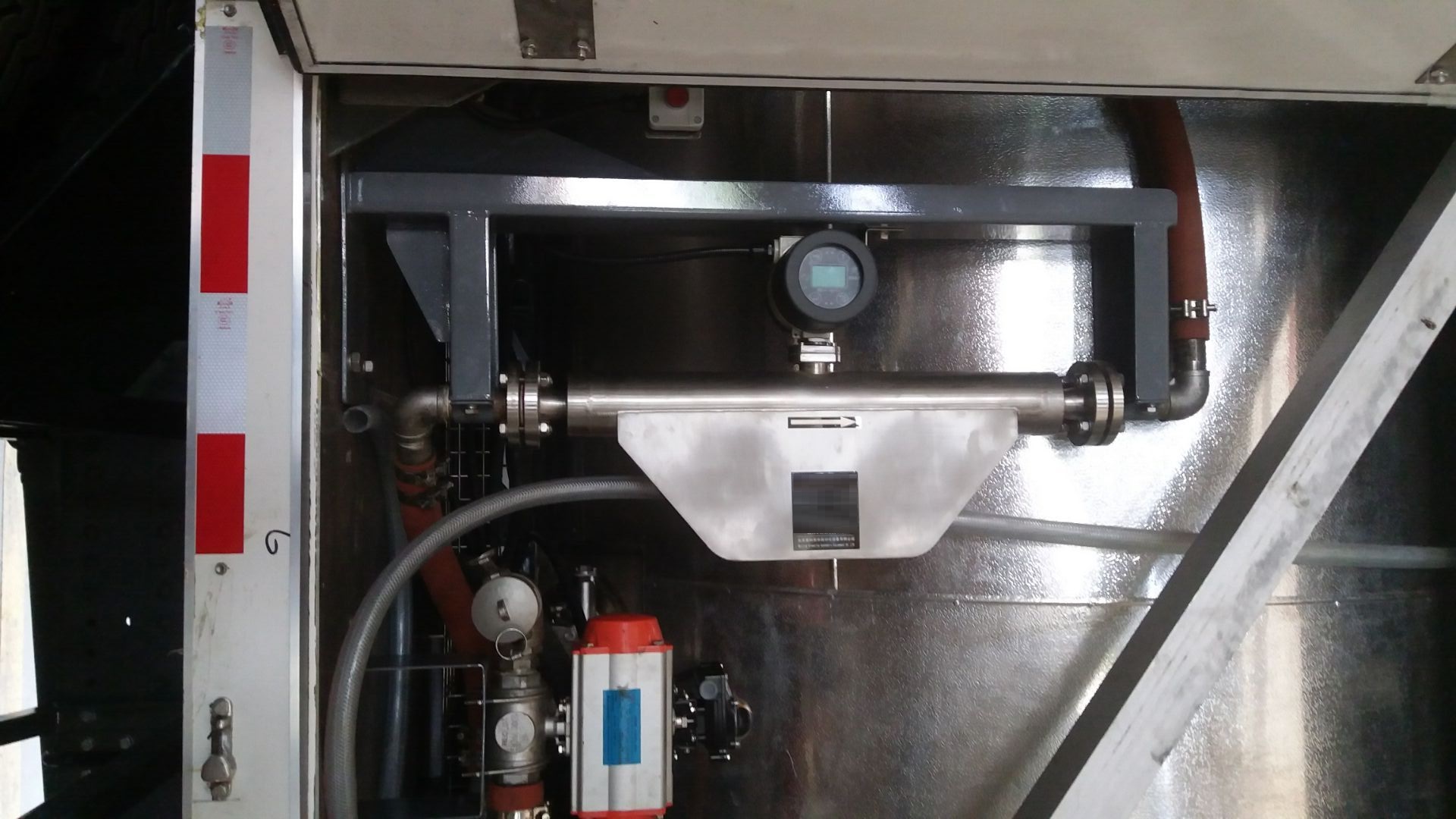

Lưu lượng kế cho xe bồn dầu

• Quản lý chi phí: Dầu và nhiên liệu là một trong những chi phí vận hành đắt đỏ nhất đối với nhiều hoạt động. Bước đầu tiên để tối đa hóa hiệu quả và cắt giảm chi phí là theo dõi chính xác mức tiêu thụ dầu nhiên liệu trong nồi hơi hoặc dầu diesel trong máy phát điện.
• Chuyển giao quyền giám sát: Độ chính xác là một yêu cầu về mặt hợp đồng và tài chính trong việc mua bán các sản phẩm dầu mỏ, từ các đường ống dẫn dầu thô lớn đến việc tiếp nhiên liệu diesel tại địa phương. Đồng hồ đo không chính xác có thể gây ra tổn thất tài chính đáng kể.
• Kiểm soát quy trình và hiệu quả: Kiểm soát lưu lượng chính xác là rất quan trọng trong quá trình xử lý và tinh chế hóa chất để quản lý tỷ lệ phản ứng, tối đa hóa sản lượng và đảm bảo chất lượng sản phẩm.
• Quản lý hàng tồn kho: Mức tồn kho chính xác trong các bể chứa được duy trì nhờ dữ liệu lưu lượng đáng tin cậy, giúp phát hiện tình trạng trộm cắp hoặc rò rỉ và tránh tình trạng thiếu hụt.

Quyết định cơ bản: Đo lưu lượng thể tích so với lưu lượng khối lượng cho dầu

Việc lựa chọn đo khối lượng hay thể tích là yếu tố quan trọng đầu tiên cần cân nhắc khi lựa chọn đồng hồ đo lưu lượng dầu.

Thể tích dầu đi qua một điểm trong một khoảng thời gian nhất định (ví dụ: lít/phút, gallon/phút) được tính toán bằng phương pháp Đo Lưu lượng Thể tích. Các công nghệ đo lưu lượng thể tích bao gồm lưu lượng kế tuabin (TUF) và lưu lượng kế bánh răng hình bầu dục . Do thể tích dầu nở ra khi nóng và co lại khi lạnh, sự thay đổi tính chất của chất lỏng có thể ảnh hưởng đến độ chính xác của phương pháp đơn giản và hiệu quả này.

Khối lượng dầu đi qua một điểm trong một khoảng thời gian nhất định (ví dụ: kilôgam/giờ, pound/phút) được xác định bằng phương pháp Đo Lưu lượng Khối lượng. Khối lượng được đo trực tiếp bằng lưu lượng kế Coriolis. Vì khối lượng của chất lỏng không đổi bất kể nhiệt độ, độ nhớt hay áp suất, phương pháp đo này về bản chất chính xác hơn đối với dầu. Đo khối lượng trực tiếp là tiêu chuẩn công nghiệp cho các ứng dụng có giá trị cao như giao dịch chuyển nhượng quyền giám sát.

Công nghệ chính để đo lưu lượng dầu

Bất chấp sự tồn tại của nhiều công nghệ, hiệu suất và độ tin cậy của ba loại lưu lượng kế khác nhau đã khiến chúng trở thành tiêu chuẩn công nghiệp cho phần lớn các ứng dụng dầu mỏ.

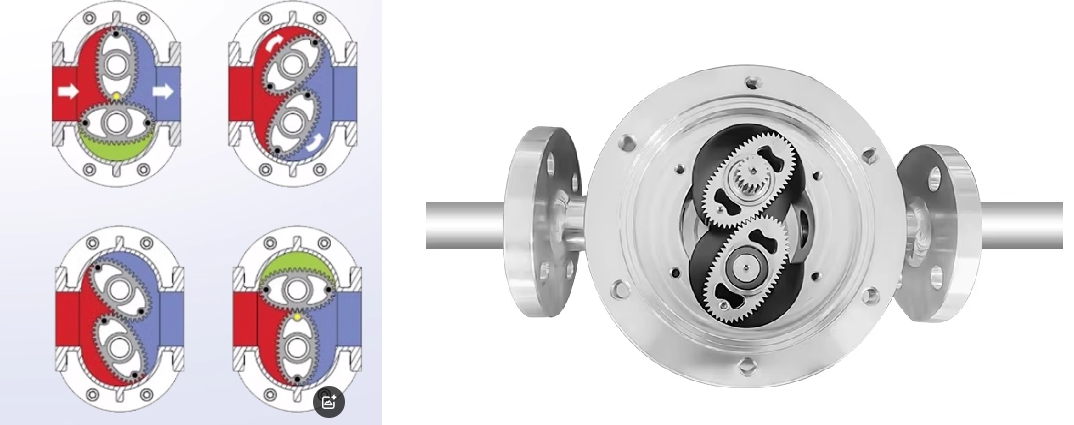

1. Lưu lượng kế bánh răng hình bầu dục (Độ dịch chuyển dương)

Thiết bị đo thể tích dầu đáng tin cậy nhất là đồng hồ đo bánh răng hình bầu dục. Chúng cực kỳ chính xác và đáng tin cậy vì sử dụng hai bánh răng liên động để giữ và cho chảy một lượng chất lỏng chính xác, đã biết trước với mỗi vòng quay.

• Nguyên lý: Lưu lượng kế thể tích (Lưu lượng kế dịch chuyển dương hoặc chúng tôi gọi là lưu lượng kế PD)
• Ưu điểm: Độ chính xác cao (thường là ±0,5%, tùy chọn là 0,2%), hầu như không nhạy cảm với sự thay đổi độ nhớt, không cần chạy ống thẳng để lắp đặt và hoạt động không cần nguồn điện đối với phiên bản cơ học ( đồng hồ đo lưu lượng dầu cơ học ).

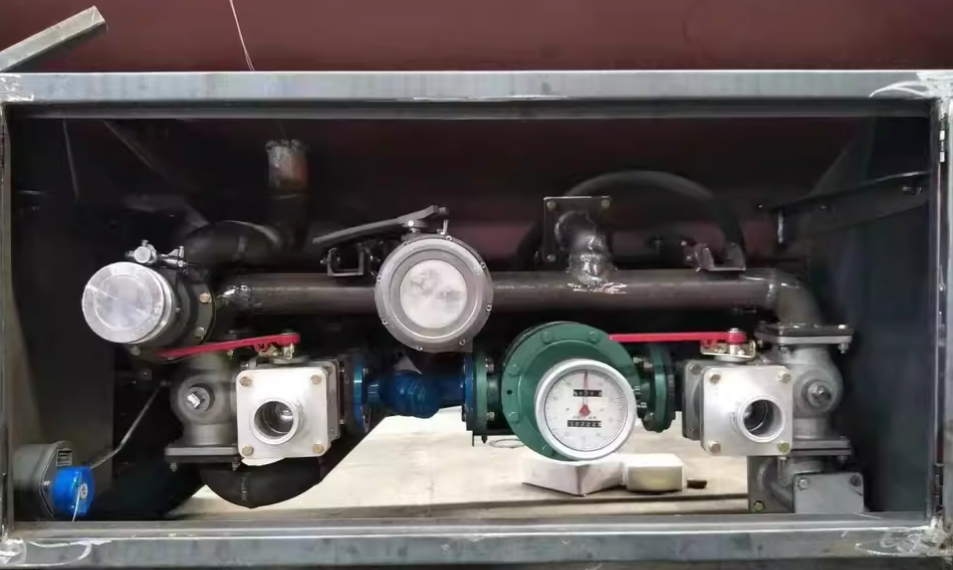

  Giới thiệu về đồng hồ đo lưu lượng dầu cơ học

• Nhược điểm: Các bộ phận chuyển động có thể bị mòn theo thời gian; nếu không được lọc, chúng không phù hợp để xử lý dầu có chứa chất rắn hoặc các hạt mài mòn.
• Tốt nhất cho: Nhiều mục đích sử dụng, từ phân phối chính xác dầu bôi trơn và dầu thủy lực đến đo lưu lượng dầu diesel trong nồi hơi và máy phát điện.

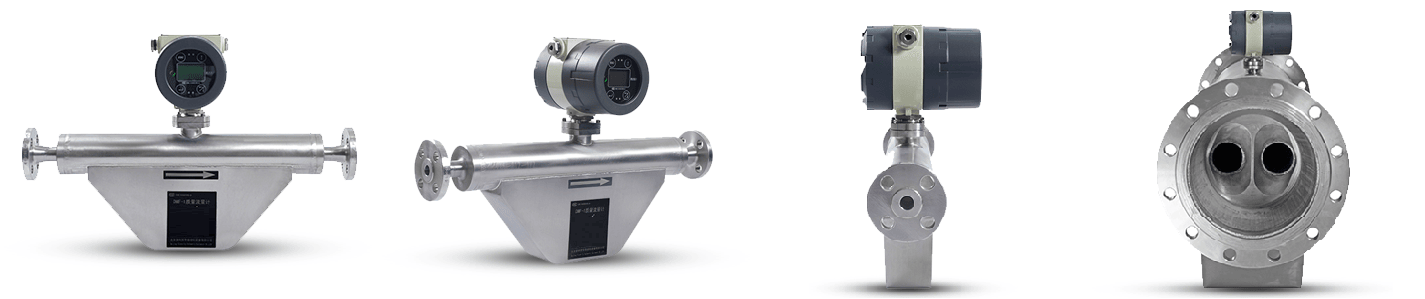

2. Đồng hồ đo lưu lượng khối lượng Coriolis

Máy đo Coriolis là lựa chọn tốt nhất cho các ứng dụng đòi hỏi độ chính xác cao nhất (có thể đạt độ chính xác cao từ 0,1~0,2%). Đây là công nghệ đo lưu lượng duy nhất có khả năng đo trực tiếp lưu lượng khối lượng.

• Nguyên lý: Lưu lượng trực tiếp (Hiệu ứng Coriolis). Thông tin thêm về đồng hồ đo lưu lượng Coriolis: [ Đồng hồ đo lưu lượng Coriolis là gì và nó hoạt động như thế nào?]
• Ưu điểm: Độ chính xác tối đa (thường là ±0,1%), không nhạy cảm với những thay đổi về tính chất của chất lỏng, không có bộ phận chuyển động và có khả năng đo nhiệt độ và mật độ.
• Nhược điểm: Chi phí ban đầu cao nhất và có khả năng giảm áp suất.
• Phù hợp nhất cho: Đo lường các thông số khó (như dầu áp suất cao hoặc lưu lượng dầu nhiệt độ cao), dầu có hạt hoặc dầu có độ nhớt cao và các giao dịch vận chuyển dầu thô và sản phẩm tinh chế có giá trị cao. Đối với các ứng dụng đo lưu lượng khối lượng dầu nhiên liệu đòi hỏi độ chính xác cao, chúng là tiêu chuẩn công nghiệp.

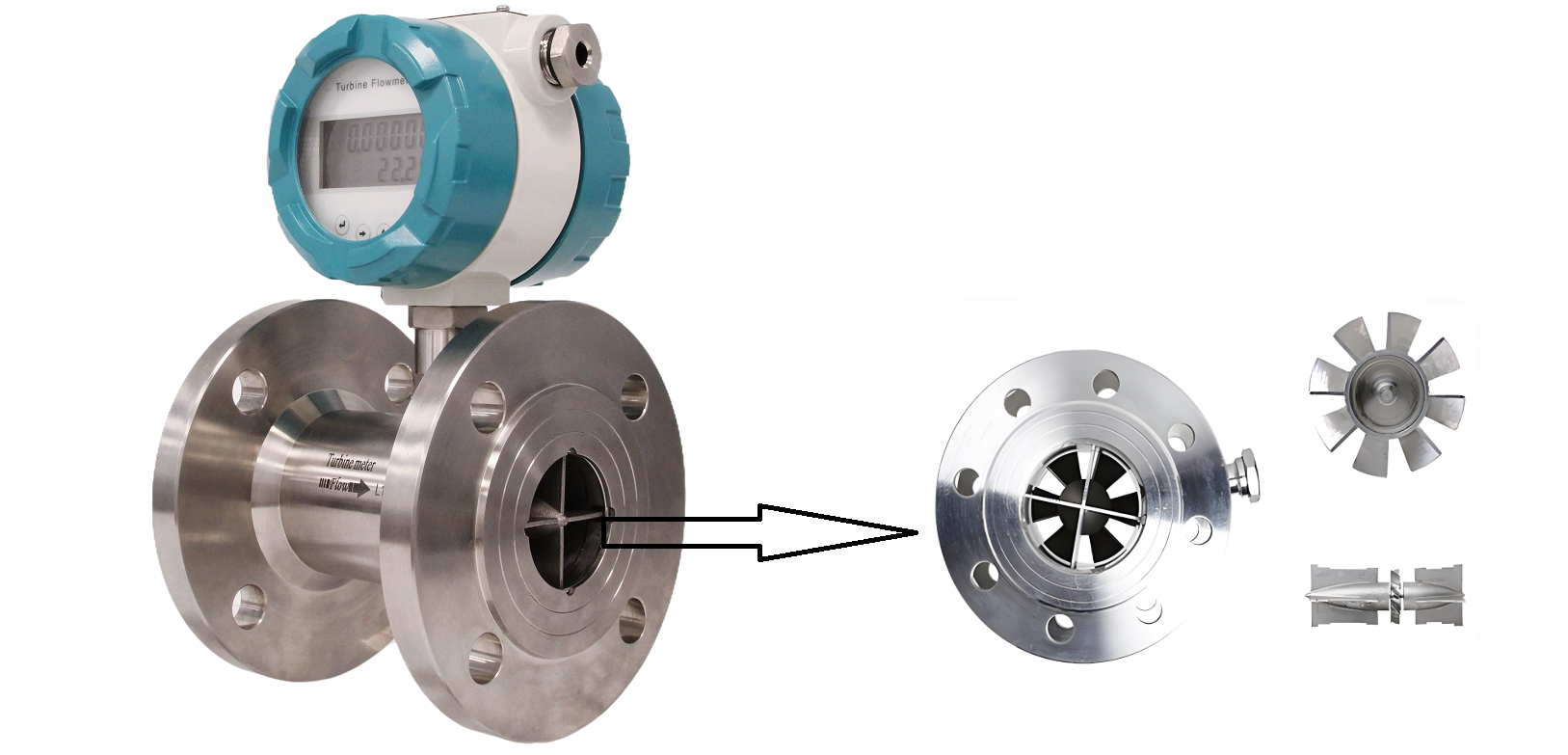

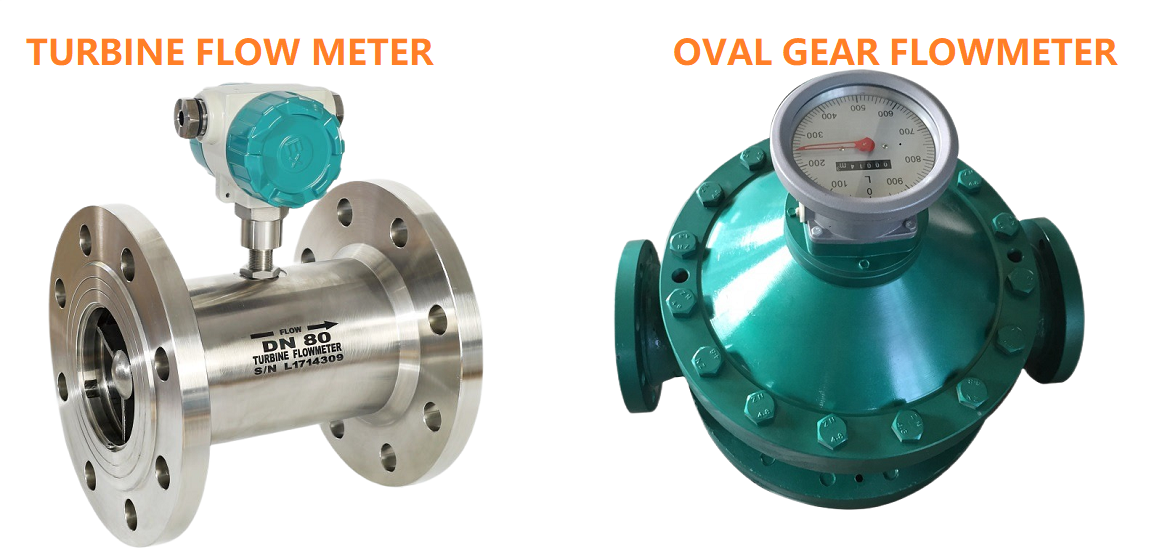

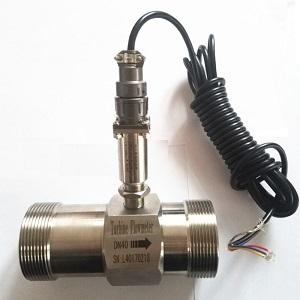

3. Đồng hồ đo lưu lượng tuabin lỏng

Dầu sạch, tinh chế có độ nhớt thấp có thể được đo một cách hợp lý bằng đồng hồ đo lưu lượng tuabin.

• Nguyên lý: Thể tích (Vận tốc)
• Ưu điểm: Độ chính xác tốt so với giá thành, khả năng lặp lại tuyệt vời, thiết kế nhỏ gọn.
• Nhược điểm: Độ chính xác nhạy cảm với những thay đổi về độ nhớt, yêu cầu chất lỏng sạch (cần có bộ lọc) và các bộ phận chuyển động dễ bị mài mòn.
• Phù hợp nhất cho: Đo lường các sản phẩm tinh chế, sạch như dầu diesel và xăng có độ nhớt thấp. Tìm hiểu về đo lưu lượng dầu bằng lưu lượng kế tuabin lỏng để hiểu rõ tiềm năng và hạn chế của nó.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low

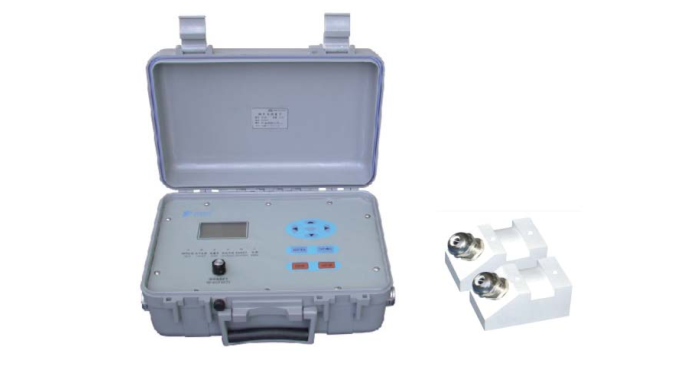

Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

Giải quyết những thách thức cụ thể trong đo lường dầu

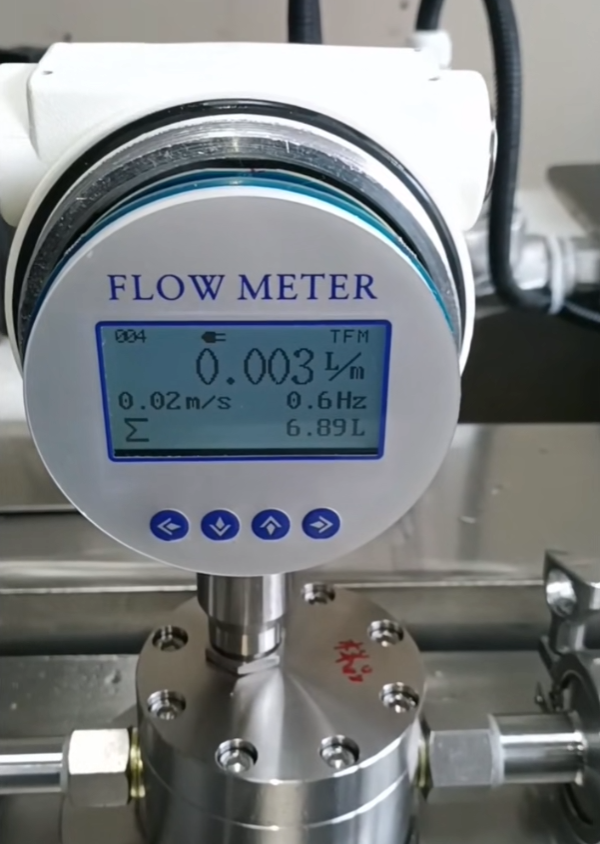

Đo lưu lượng dầu thấp

Đo lường lượng nhỏ là rất quan trọng đối với các ứng dụng như đường ống nhiên liệu đốt nhỏ, băng thử nghiệm R&D và phun phụ gia nhiên liệu. Cấu hình dòng chảy siêu nhỏ được cung cấp cho cả công nghệ Coriolis và Oval Gear. Các đồng hồ đo lưu lượng dầu lưu lượng thấp chuyên dụng này được thiết kế để cung cấp độ chính xác cao ở lưu lượng thường được biểu thị bằng mililit mỗi phút ( ml/phút đối với dầu). Ngay cả lượng chất lỏng nhỏ nhất cũng có thể được theo dõi và kiểm soát chính xác bằng cách chọn đồng hồ đo lưu lượng dầu công nghiệp lưu lượng thấp phù hợp.

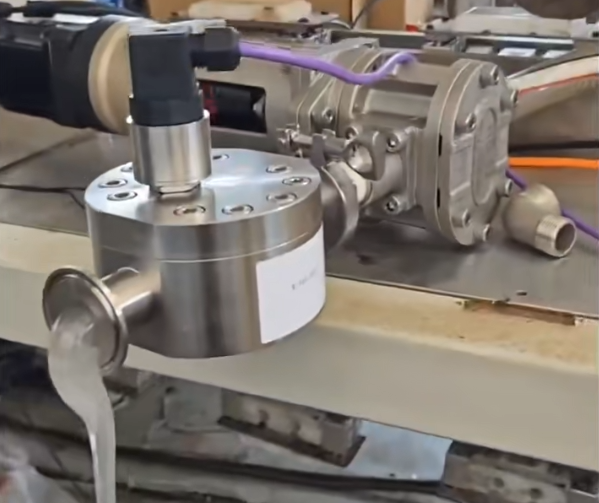

Xử lý chất lỏng có độ nhớt cao

Các chất có độ nhớt cực cao bao gồm nhựa đường, dầu thô nặng và một số chất bôi trơn. Lưu lượng kế Coriolis và lưu lượng kế dịch chuyển dương rất hiệu quả trong vấn đề chính này. Chúng có thể đo chính xác các chất lỏng đặc, chảy chậm trong khi các loại lưu lượng kế khác không thể làm được vì nguyên lý đo lường của chúng không dựa trên cấu hình dòng chảy nhất quán. Xem hướng dẫn của chúng tôi về lưu lượng kế có độ nhớt cao để tìm hiểu kỹ hơn.

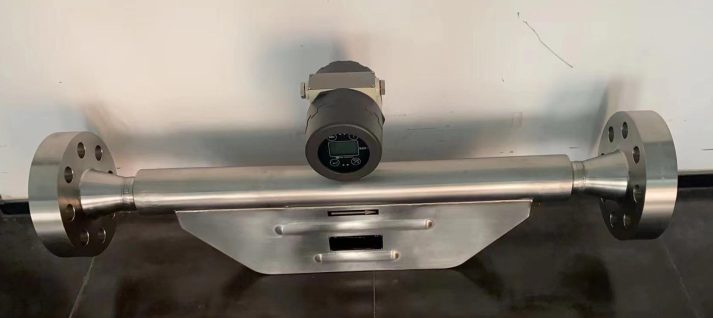

Hoạt động dưới áp suất cao

Các ứng dụng hoạt động dưới áp suất cực lớn bao gồm hệ thống phun đầu giếng và hệ thống thủy lực. Thiết kế cơ khí của lưu lượng kế đóng vai trò quan trọng trong những tình huống này. Để đảm bảo hoạt động an toàn và đáng tin cậy, cảm biến lưu lượng dầu áp suất cao phải được lựa chọn với định mức áp suất phù hợp và các kết nối quy trình chắc chắn (chẳng hạn như mặt bích hoặc phụ kiện áp suất cao). Đối với những điều kiện khắc nghiệt này, chúng tôi đã thiết kế riêng đồng hồ đo lưu lượng dầu thủy lực kỹ thuật số .

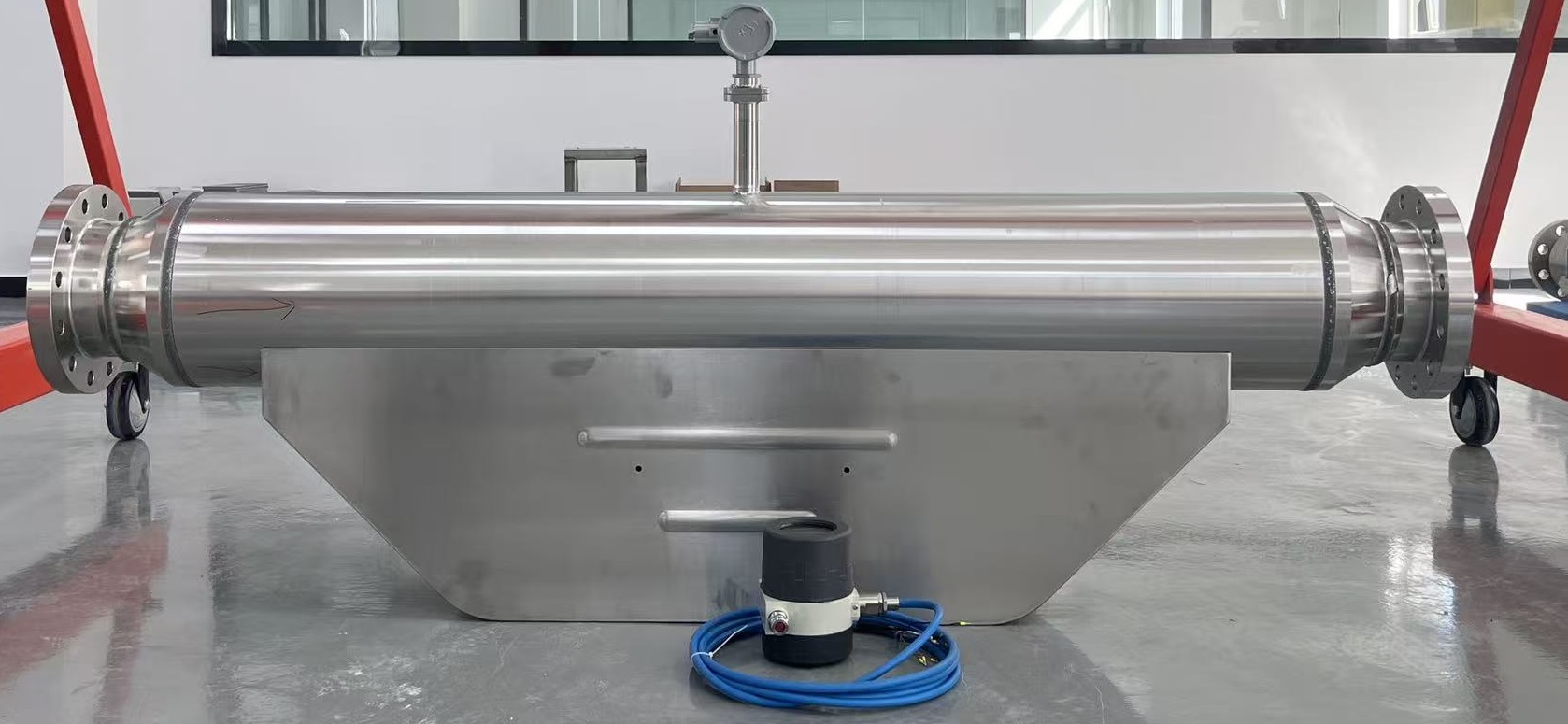

Quản lý nhiệt độ cao

Nhiệt độ cao là yêu cầu cần thiết để đo nhiều loại dầu, bao gồm dầu nhiên liệu nặng được cấp vào nồi hơi hoặc dầu nhiệt trong hệ thống truyền nhiệt. Để bảo vệ các thiết bị điện tử của bộ truyền dầu và đảm bảo vật liệu cảm biến dầu có thể chịu được nhiệt, điều này đòi hỏi các thiết bị có cấu trúc đặc biệt. Vật liệu và cấu hình phù hợp, chẳng hạn như bộ truyền gắn từ xa hoặc có thiết bị làm mát, có thể được lựa chọn với sự trợ giúp của hướng dẫn chi tiết về đồng hồ đo lưu lượng nhiệt độ cao .

Xử lý bùn và tạp chất

Các tạp chất như cát, nước và khí (dòng chảy đa pha) thường được tìm thấy trong dầu thô. Đối với đồng hồ đo cơ học, điều này rất khắc nghiệt. Đồng hồ đo lưu lượng khối Coriolis là lựa chọn đáng tin cậy duy nhất để đo dầu chưa lọc hoặc dầu mài mòn vì nó không có bộ phận chuyển động và thiết kế không bị cản trở. Khả năng lọc ngược dòng hiệu quả là rất quan trọng đối với các đồng hồ đo khác, chẳng hạn như Oval Gear hoặc Turbine.

Ứng dụng của đồng hồ đo lưu lượng dầu trong nhiều ngành công nghiệp khác nhau

Luôn luôn cần phải đo dầu. Đây là một số ứng dụng phổ biến nhất của các thiết bị của chúng tôi.

Dầu nhiên liệu và dầu diesel

đo lưu lượng dầu diesel , một trong những loại nhiên liệu được sử dụng rộng rãi nhất, rất cần thiết cho lò hơi, ô tô và máy phát điện. Các công nghệ đặc biệt hiệu quả bao gồm đồng hồ đo bánh răng hình bầu dục. Để đơn giản, người dùng có thể lựa chọn đồng hồ đo truyền thống đồng hồ đo lưu lượng dầu cơ học hoặc tinh vi hơn đồng hồ đo lưu lượng dầu kỹ thuật số với đầu ra điện tử để tích hợp hệ thống điều khiển.

Dầu thô

Độ nhớt cao, tạp chất và giá trị cao của dầu thô khiến việc đo lường trở thành một nhiệm vụ đầy thách thức. Đối với việc giao nhận hàng hóa, công nghệ Coriolis được ưu tiên, và thường cần đến các đồng hồ đo đường kính lớn. Xem Đồng hồ đo lưu lượng dầu thô 4 inch để có những ví dụ cụ thể.

Dầu bôi trơn và dầu thủy lực

Việc theo dõi chính xác dầu bánh răng và dầu thủy lực là điều cần thiết cho việc bảo trì máy móc hạng nặng. Các hệ thống thiết yếu này sử dụng đồng hồ đo lưu lượng của chúng tôi để theo dõi mức tiêu thụ và phát hiện rò rỉ. Tìm hiểu thêm về lưu lượng kế dầu bánh răng giải pháp.

Dầu thực vật và dầu ăn

Ngành công nghiệp thực phẩm cần đo lường các loại dầu ăn khác nhau một cách chính xác và hợp vệ sinh. Chúng tôi cung cấp các giải pháp tùy chỉnh cho nhiều loại, chẳng hạn như đồng hồ đo lưu lượng dầu thực vật kỹ thuật số , Đồng hồ đo lưu lượng dầu cọ và mét cho Dầu đậu nành và dầu lạc .

Dầu công nghiệp chuyên dụng

Các loại dầu chuyên dụng có chất lượng đặc biệt được sử dụng trong nhiều quy trình công nghiệp. Dầu máy biến áp , dầu khuôn và thậm chí cả những chất lỏng phức tạp như dầu alkyd có thể được đo lường bằng các giải pháp tùy chỉnh của chúng tôi.

Kết luận: Lựa chọn khôn ngoan

Lựa chọn tốt nhất đồng hồ đo lưu lượng dầu Cần cân nhắc kỹ lưỡng do sự đa dạng của các loại dầu và ứng dụng. Một đồng hồ đo bánh răng oval chắc chắn hoạt động tốt hơn với các loại dầu sạch có độ nhớt cao và chi phí thấp, nhưng một đồng hồ đo tuabin giá rẻ và nhỏ gọn có thể lý tưởng cho dầu diesel sạch, nhiên liệu phản lực, dầu hỏa . Đồng hồ Coriolis rõ ràng là lựa chọn hàng đầu trong các ứng dụng đòi hỏi độ chính xác cao, chất lỏng có tính mài mòn, dầu bẩn như dầu thải hoặc cần đo khối lượng trực tiếp.

Chuyên môn của chúng tôi tại Silver Automation Instruments là cung cấp thiết bị đo lưu lượng phù hợp cho vấn đề cụ thể của bạn. Từ danh mục phong phú của chúng tôi đồng hồ đo lưu lượng dầu trực tuyến Đội ngũ chuyên gia của chúng tôi có thể đánh giá dữ liệu quy trình của bạn và hỗ trợ bạn lựa chọn giải pháp tốt nhất. Để được tư vấn, hãy liên hệ ngay với chúng tôi.

Những câu hỏi thường gặp (FAQ) về Đồng hồ đo lưu lượng dầu

1. Lưu lượng kế nào tốt nhất cho nhiên liệu diesel?
Đối với việc giám sát và phân phối dầu diesel đa năng khi nhiên liệu sạch, đồng hồ đo lưu lượng bánh răng hình bầu dục thường là lựa chọn tốt nhất nhờ độ chính xác cao, độ tin cậy cao và không yêu cầu đường ống thẳng. Đối với các ứng dụng đơn giản, đồng hồ đo lưu lượng tuabin có thể là một lựa chọn tiết kiệm chi phí hơn. Tuy nhiên, đối với các ứng dụng đòi hỏi độ chính xác cao, chẳng hạn như giao nhận hàng hóa với độ chính xác cao để xuất hóa đơn, đồng hồ đo lưu lượng khối Coriolis là giải pháp được khuyến nghị.

2. Tôi có thể sử dụng đồng hồ đo thể tích nếu nhiệt độ dầu thay đổi không?
Bạn có thể, nhưng phải lưu ý đến những sai số tiềm ẩn. Khi dầu nóng lên, nó sẽ giãn nở (mật độ thấp hơn), do đó, một lít dầu nóng có khối lượng nhỏ hơn một lít dầu lạnh. Đối với các ứng dụng không quan trọng, điều này có thể chấp nhận được. Để đo lường chính xác, bạn cần một đồng hồ đo lưu lượng khối lượng Coriolis (loại không bị ảnh hưởng bởi những thay đổi này) hoặc một đồng hồ đo thể tích kết hợp với máy tính lưu lượng sử dụng cảm biến nhiệt độ để bù trừ cho những thay đổi về mật độ.

3. Tôi nên sử dụng lưu lượng kế nào cho dầu thô hoặc dầu có chất rắn?
Đối với bất kỳ loại dầu nào chứa chất rắn, chất mài mòn hoặc có dòng chảy đa pha (như dầu thô chưa lọc), Đồng hồ đo lưu lượng khối Coriolis là lựa chọn đáng tin cậy duy nhất. Thiết kế không cản trở, không có bộ phận chuyển động, đồng nghĩa với việc không có gì bị tắc nghẽn, kẹt hoặc hao mòn. Các đồng hồ đo cơ học như Oval Gear hoặc Turbine sẽ nhanh chóng bị hỏng.

4. Tôi có phải lúc nào cũng cần đường ống thẳng cho đồng hồ đo lưu lượng dầu không?
Không. Đây là một ưu điểm quan trọng của lưu lượng kế Oval Gear và Coriolis—chúng không yêu cầu bất kỳ đường ống thẳng nào trước hoặc sau đồng hồ đo. Tuy nhiên, lưu lượng kế tuabin rất nhạy cảm với biên dạng dòng chảy và cần một đường ống thẳng dài (thường là 10 đường kính ở thượng lưu và 5 đường kính ở hạ lưu) để đảm bảo độ chính xác.

5. Sự khác biệt giữa đồng hồ đo lưu lượng dầu cơ học và kỹ thuật số là gì?
Lưu lượng kế dầu cơ học (thường là lưu lượng kế Oval Gear) sử dụng một thanh ghi vật lý để hiển thị tổng lưu lượng và không cần nguồn điện bên ngoài. Lưu lượng kế dầu kỹ thuật số sử dụng cảm biến điện tử và bộ phát để cung cấp màn hình kỹ thuật số, cũng như các đầu ra điện tử (như 4-20mA hoặc xung) hoặc MODBUS RTU hoặc HART để kết nối với hệ thống điều khiển (PLC), bộ ghi dữ liệu hoặc màn hình hiển thị từ xa.

6. Làm thế nào để đo lưu lượng dầu rất thấp (ví dụ: ml/phút)?
Để đo chính xác lưu lượng dầu rất thấp, chẳng hạn như trong quá trình phun phụ gia nhiên liệu hoặc nghiên cứu và phát triển (R&D), bạn nên sử dụng đồng hồ đo lưu lượng vi mô. Cả đồng hồ đo lưu lượng bánh răng vi ô-van và đồng hồ đo lưu lượng khối lượng vi Coriolis đều được thiết kế riêng cho mục đích này, mang lại độ chính xác cao cho những ứng dụng đầy thách thức này. Thông tin thêm về đồng hồ đo lưu lượng dầu lưu lượng thấp: Đồng hồ đo lưu lượng thấp cho dầu

7. Lưu lượng kế nào tốt nhất cho dầu có độ nhớt cao?
Cả lưu lượng kế Oval Gear và Coriolis đều lý tưởng cho dầu có độ nhớt cao. Nếu dầu sạch, lưu lượng kế Oval Gear là lựa chọn có độ chính xác cao và tiết kiệm chi phí. Nếu dầu chứa chất rắn, độ nhớt cực cao hoặc cần đo khối lượng, lưu lượng kế Coriolis là giải pháp tối ưu.

8. Đồng hồ đo lưu lượng dầu nào tốt nhất cho việc giao nhận hàng hóa?
Đối với việc chuyển giao quyền giám sát (ứng dụng thanh toán) đòi hỏi độ chính xác về mặt tài chính và hợp đồng, Đồng hồ đo lưu lượng khối lượng Coriolis là tiêu chuẩn công nghiệp không thể tranh cãi nhờ độ chính xác cao và khả năng đo khối lượng trực tiếp. Tuy nhiên, đối với các ứng dụng có ngân sách hạn chế, cần dầu sạch, Đồng hồ đo lưu lượng bánh răng hình bầu dục có độ chính xác cao cũng có thể là một lựa chọn phù hợp.

9. Có thể sử dụng lưu lượng kế siêu âm cho dầu không?
Đúng vậy, lưu lượng kế siêu âm Doppler có thể là một lựa chọn tốt, không xâm lấn, nhưng nó có một yêu cầu quan trọng: dầu phải chứa các hạt hoặc bọt khí thì đồng hồ mới hoạt động được. Lưu lượng kế này không phù hợp với dầu sạch, tinh chế.

10. Đồng hồ đo lưu lượng dầu nào có hiệu quả về mặt chi phí nhất?
Đối với dầu sạch, độ nhớt thấp như dầu diesel, Đồng hồ đo lưu lượng tuabin lỏng thường là lựa chọn tiết kiệm chi phí nhất. Đối với các ứng dụng có độ nhớt cao hơn hoặc đòi hỏi khắt khe hơn, nơi chi phí vẫn là yếu tố chính, Đồng hồ đo lưu lượng bánh răng hình bầu dục mang lại sự cân bằng tốt nhất giữa giá cả và hiệu suất.
