Đồng hồ đo lưu lượng Coriolis điều khiển theo lô

Đồng hồ đo CoriolisVới bộ đếm tổng tích hợp cho chức năng định lượng theo lô, thiết bị này có thể được sử dụng trong các hệ thống định lượng chất lỏng trong các ngành công nghiệp và thị trường sản xuất hàng loạt. Chức năng này có thể tiết kiệm chi phí do không cần thiết phải sử dụng thêm các thiết bị điều khiển theo lô. Người dùng có thể dễ dàng cấu hình các thông số trên bộ truyền lưu lượng Coriolis bằng bàn phím.

Đồng hồ đo lưu lượng khối Coriolis với bộ điều khiển theo lô

Đặc trưng

Máy đo lưu lượng khối Coriolis trong các ứng dụng định lượng
Đo lưu lượng khối trực tiếp và chính xác với độ chính xác cao.
Có thể được sử dụng để đo chất lỏng, khí hoặc hỗn hợp chất lỏng, được sử dụng trong nhiều ứng dụng khắc nghiệt.
Bên cạnh việc đo lưu lượng khối lượng chất lỏng, thiết bị này còn có thể phát hiện đồng thời mật độ và nồng độ chất lỏng.
Cảm biến Coriolis bằng vật liệu thép không gỉ
Kích thước cảm biến đa dạng từ DN3 đến DN200 (đồng hồ đo lưu lượng Coriolis 8 inch)
Các kiểu kết nối khác nhau: mối hàn, ren, kẹp ba chấu cho ngành công nghiệp thực phẩm, mặt bích
Tần số, đầu ra dòng điện, RS485, giao thức HART

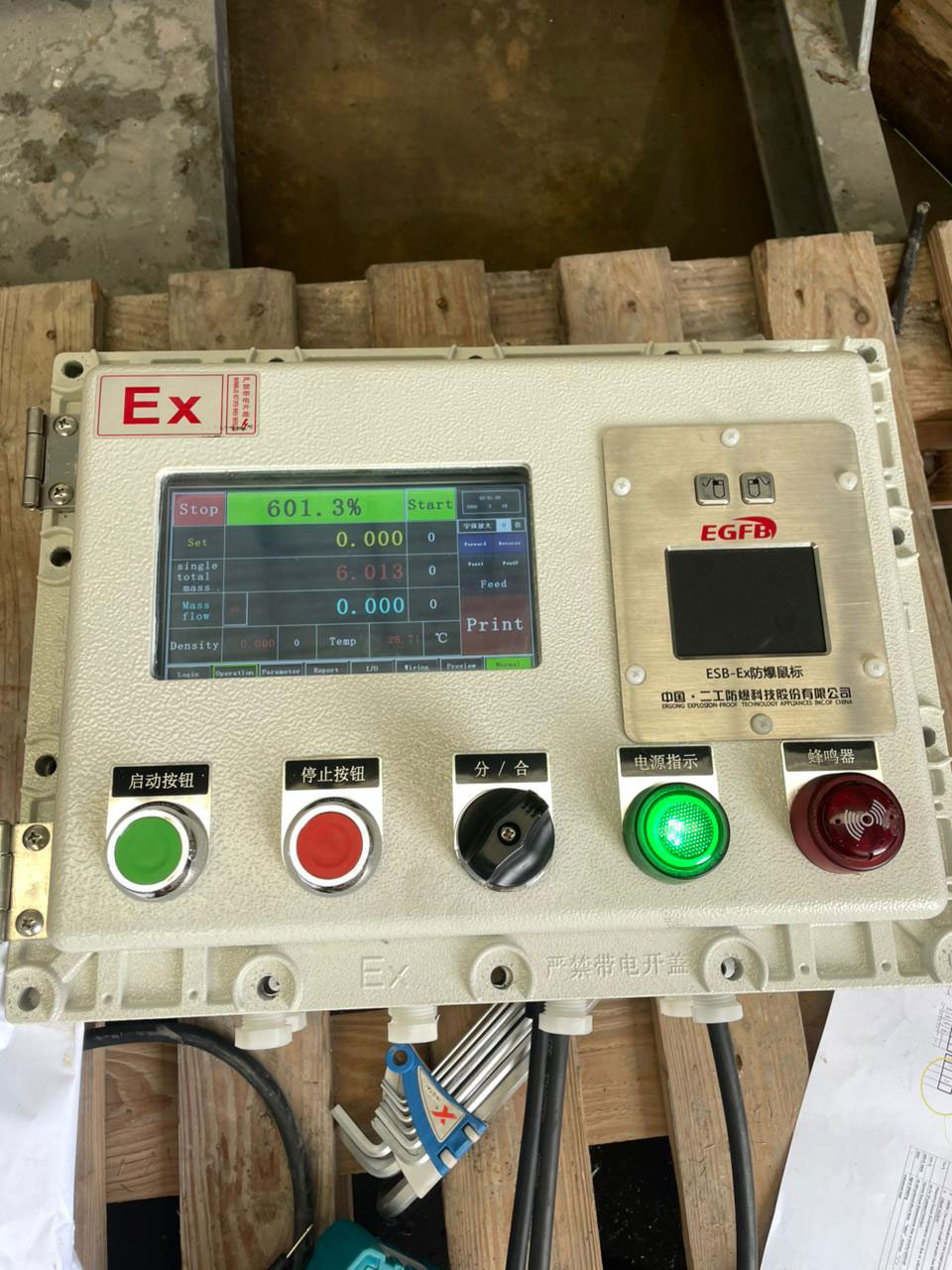

Bộ điều khiển mẻ chống cháy nổ cho lưu lượng kế Coriolis

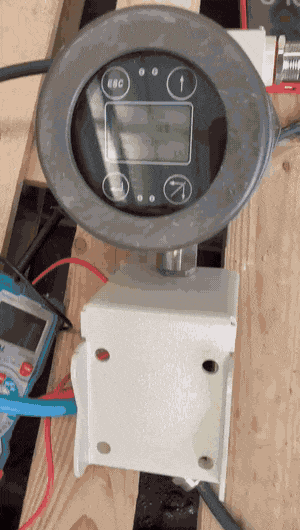

Điều khiển theo lô Coriolis

IN + \– : Đầu vào điều khiển theo lô
01 + \– :Sơ đồ đấu dây van 1
02 + \– :Sơ đồ đấu dây van 2
G: Kết nối bảo vệ 220V AC với dây trung tính
N:220V AC Đường số 0
L: Đường dây điện xoay chiều 220V
485A\485B : Giao tiếp RS485, tốc độ truyền 9600 baud. Địa chỉ IP “1”
Fo + \–: Tần số đầu ra (lưu lượng khối lượng hoặc thể tích tức thời)
mA + \–: Dòng điện đầu ra (lưu lượng tức thời hoặc mật độ dòng điện đầu ra)
DR+: bộ truyền động cảm biến (màu đỏ)
GND: tín hiệu điều khiển cảm biến (màu vàng)
L+: kiểm tra cảm biến (màu xanh lam)
GND: kiểm tra cảm biến (màu tím)
R+:kiểm tra cảm biến (màu vàng)
GND: tấm chắn
NHIỆT ĐỘ: cảm biến nhiệt độ (màu trắng)
GND: cảm biến nhiệt độ (màu đen)
