Ưu điểm và nhược điểm của lưu lượng kế khối lượng Coriolis

Sau khi lưu lượng kế khối lượng Coriolis được đưa ra thị trường, mặc dù giá thành cao nhưng nó đã thay thế một số ứng dụng của lưu lượng kế thể tích , lưu lượng kế vận tốc, lưu lượng kế chênh lệch áp suất (lưu lượng kế DP), v.v. với những ưu điểm không thể thay thế của nó và chiếm lĩnh thị trường một cách ổn định nhờ hiệu suất tuyệt vời của nó.

China coriolis flow meter

Tại sao lưu lượng kế Coriolis lại phổ biến như vậy và ưu điểm cũng như nhược điểm của nó là gì?

Chúng ta hãy bắt đầu với nguyên lý Coriolis.

Đồng hồ đo lưu lượng Coriolis hoạt động như thế nào?

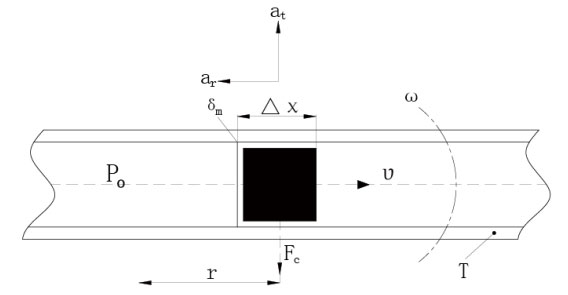

Khi một hạt chất lỏng di chuyển về phía hoặc ra xa tâm quay (Điểm P) bên trong một ống quay, nó sẽ tạo ra một lực quán tính, như minh họa trong Hình 1.
How Coriolis flow meter work
Hình 1

Một hạt có khối lượng δm chuyển động với vận tốc không đổi v qua một ống quay với vận tốc góc ω quanh điểm cố định P. Hạt này chịu hai thành phần gia tốc:
1. Gia tốc hướng tâm (αr):
Độ lớn: ω2r
Hướng: Hướng về điểm P.
2. Gia tốc Coriolis (αt):
Độ lớn: 2ωv
Hướng: Vuông góc với (αr)

Theo Định luật thứ hai của Newton (Lực = Khối lượng × Gia tốc), gia tốc Coriolis đòi hỏi một lực tương ứng theo hướng αt, được cho bởi 2ωvδm2ωvδm. Lực này được ống tác dụng *vào chất lỏng*. *Phản lực* do chất lỏng tác dụng lên ống là Fc=2ωvδm (lực Coriolis).

Phần tử khối lượng chất lỏng là δm=ρAΔxδm=ρAΔx (trong đó ρ = khối lượng riêng chất lỏng, A = diện tích mặt cắt ngang ống). Do đó, lực Coriolis gia tăng là:
incremental Coriolis force
nơi lưu lượng khối lượng gia tăng
incremental mass flow rate
Đối với hình dạng ống dao động cụ thể với các đặc tính dao động cố định, ΔFc chỉ phụ thuộc vào δqm. Do đó, việc đo lực Coriolis (ΔFc) do dòng chảy gây ra trực tiếp hoặc gián tiếp sẽ cung cấp phép đo lưu lượng khối lượng (qm). Đây là nguyên lý hoạt động cơ bản của Đồng hồ đo lưu lượng khối lượng Coriolis.

Tuổi thọ của máy đo Coriolis
  • Thiết bị này có thể đo lưu lượng khối lượng trực tiếp với độ chính xác cao. Độ chính xác có thể đạt tới 0,1~0,5%. Lưu lượng kế Coriolis hiện là lưu lượng kế chính xác nhất trên thế giới.

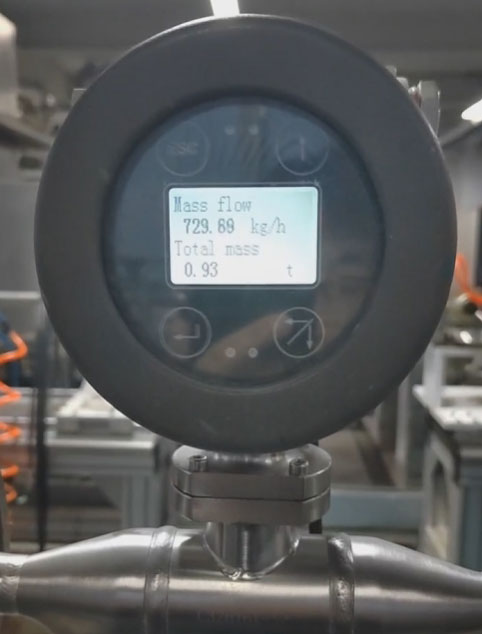

The best accuracy flow meter in the world
Lưu lượng kế có độ chính xác tốt nhất thế giới

  • Nó có nhiều loại chất lỏng có thể đo được, bao gồm chất lỏng có độ nhớt cao, nhựa đường, mật ong, keo, bitum , polyme , mật mía , chất lỏng hai pha lỏng-rắn, chất lỏng hai pha lỏng-khí chứa khí vết và khí áp suất trung bình và cao có mật độ đủ lớn.
high viscosity liquid measurement
Chất lỏng có độ nhớt cao có thể được đo bằng lưu lượng kế Coriolis

  • Dòng xoáy và sự phân bố vận tốc dòng chảy không đồng đều do đường ống thượng lưu và hạ lưu gây ra không ảnh hưởng đến hiệu suất của cảm biến lưu lượng. Nhìn chung, không cần đường ống thẳng khi lắp đặt cảm biến. Tuy nhiên, hầu hết các lưu lượng kế đều yêu cầu đoạn ống thẳng thượng lưu và hạ lưu, chẳng hạn như lưu lượng kế điện từ , lưu lượng kế tuabin , lưu lượng kế đường phố xoáy , v.v.

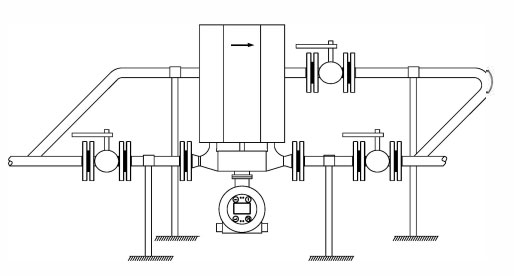

pipeline requiremnt for mass flow meter.
Không cần đường ống thẳng trước và sau đồng hồ đo lưu lượng khối lượng

  • Sự thay đổi độ nhớt của chất lỏng không ảnh hưởng đáng kể đến giá trị đo được. Lưu lượng kế Coriolis có thể đo chất lỏng có độ nhớt cao, chẳng hạn như 500000 cp.
  • Sự thay đổi mật độ chất lỏng ít ảnh hưởng đến giá trị đo được. Lưu lượng kế Coriolis có thể đo các loại bùn có mật độ cao, chẳng hạn như bột giấy, vữa, bùn, v.v. Nhìn chung, mật độ của bùn không được vượt quá 3 g/cm³ để đo lưu lượng kế Coriolis chính xác.

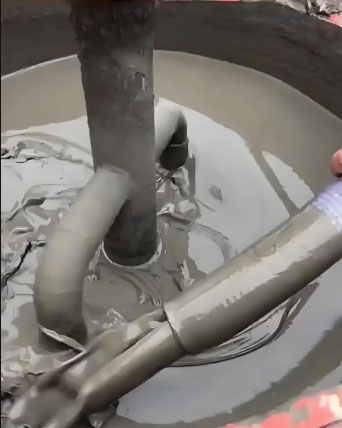

Slurry Measurement
Có thể đo bùn nếu mật độ nhỏ hơn 3 g/cm³

  • Thiết bị có nhiều đầu ra, có thể đồng thời xuất ra lưu lượng khối hoặc lưu lượng thể tích tức thời, mật độ chất lỏng, nhiệt độ chất lỏng và các tín hiệu khác. Thiết bị cũng có nhiều cổng vào ra kỹ thuật số, và một số model có thể thực hiện chức năng điều khiển hàng loạt. Thiết bị có đầu ra tần số, xung, dòng điện 4-20mA, cũng như có thể có đầu ra MODUBS RTU (RS485), HART hoặc Profibus.
  • Đo lưu lượng hai chiều
  • Đo lưu lượng áp suất cao có thể đo được môi trường có áp suất cao, thậm chí môi trường có áp suất lên tới 14000 psi, rất hiếm khi chịu được áp suất cao như vậy.

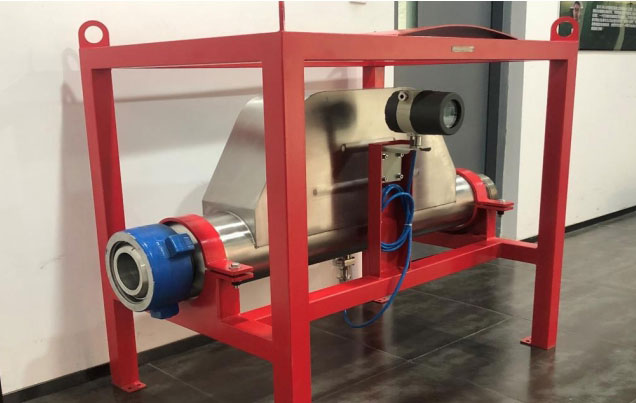

High pressure coriolis flow meter
Dùng cho vữa xi măng áp suất cao, áp suất 40MPa, kết nối khớp nối 4"

  • Lưu lượng kế Coriolis, giống như lưu lượng kế điện từ, có thể thực hiện phép đo lưu lượng hai chiều, nhưng trước khi thực hiện phép đo ngược, cần phải thiết lập các thông số trong máy phát để thực hiện phép đo lưu lượng ngược.
  • Thiết bị có thể đo các chất lỏng có độ nhớt cao như dầu thô, dầu nặng, dầu cặn và các chất lỏng khác có độ nhớt cao hơn. Trước đây, lưu lượng kế thể tích, lưu lượng kế mục tiêu, v.v. được sử dụng để đo lưu lượng. Hiện nay, lưu lượng kế khối lượng Coriolis được sử dụng, với độ tin cậy cao và kết quả đo chính xác.
  • Lưu lượng kế Coriolis có thể đo chất lỏng rất nhỏ, chẳng hạn như 1kg/giờ. Với phép đo lưu lượng khối lượng nhỏ như vậy, về cơ bản không có lưu lượng kế nào khác có thể đạt được điều đó.


  • Lưu lượng kế Coriolis nhỏ để đo lưu lượng vi mô

  • Lưu lượng kế khối lượng Coriolis có thể đo đồng thời tỷ trọng của chất lỏng, cho phép tính toán lưu lượng kế thể tích và xác định tỷ lệ chất lỏng hai thành phần (chẳng hạn như dầu và nước không tương thích). Bằng cách nhập tỷ trọng của hai chất lỏng, môi trường 1 và môi trường 2.
two component liquids measuremen
Phần trăm hiển thị của lưu lượng kế khối lượng là phần trăm của môi trường 1 trong môi trường hỗn hợp 1 và môi trường 2. Phần trăm hiển thị là từ O đến 100%.

Nhược điểm của lưu lượng kế Coriolis

  • Độ ổn định điểm không kém ảnh hưởng đến độ chính xác của lưu lượng kế.
  • Không thể sử dụng để đo chất lỏng có mật độ thấp hơn, chẳng hạn như khí có áp suất thấp hoặc mật độ thấp.
  • Hàm lượng khí cao hơn một chút trong chất lỏng có thể làm tăng đáng kể sai số đo lường.
  • Nó nhạy cảm với sự can thiệp rung động bên ngoài.
  • Không thể sử dụng cho đường kính lớn hơn. Kích thước tối đa hiện tại chúng tôi có thể sản xuất là lưu lượng kế Coriolis 10 inch .

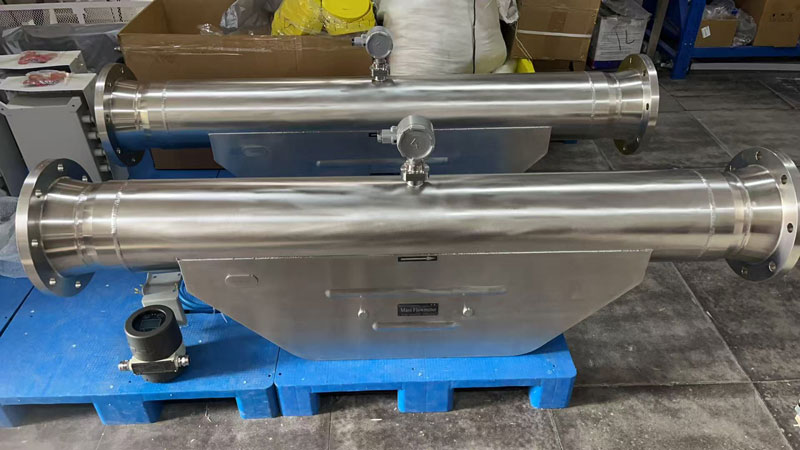

10” size coriolis flow meter
  • Tổn thất áp suất lớn, đặc biệt khi đo chất lỏng có áp suất hơi bão hòa cao, tổn thất áp suất có thể gây ra hiện tượng bay hơi của chất lỏng và xảy ra hiện tượng sủi bọt.

Silver Automation Instruments cung cấp lưu lượng kế Coriolis giá rẻ và hoạt động ổn định từ các nhà sản xuất lưu lượng kế có trụ sở tại Trung Quốc. Vui lòng liên hệ với chúng tôi để biết thêm thông tin về lưu lượng kế Coriolis.

Đo lưu lượng khối trực tiếp.
Độ chính xác cao: 0,1%~0,2%.
Ngoài ra còn đo mật độ, nhiệt độ, áp suất.
Dùng để đo mọi chất lỏng.

Kích thước cài đặt nhỏ hơn.
Kích thước cảm biến tối đa 10 inch.
Profibus PA/HART/MODBUS.
Tốt hơn cho chất lỏng có độ nhớt cao hoặc dạng bùn

Đầu nối ba kẹp hoặc DIN 11851.
Vật liệu bộ phận ướt bằng thép không gỉ 316L
Đối với rượu, mật mía, mật ong, sữa, sữa chua, sô cô la...
cho ngành thực phẩm, sữa, công nghệ sinh học, dược phẩm

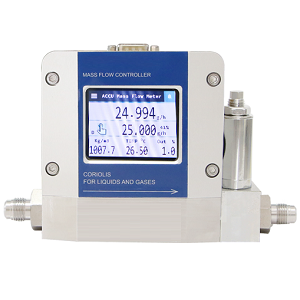

Lưu lượng kế nhỏ/bộ điều khiển lưu lượng theo nguyên lý Coriolis
Lưu lượng kế khối lượng có độ chính xác cao nhất cho khí, chất lỏng và hơi nước.
Nó có thể phát hiện lưu lượng 40 g/h hoặc thậm chí thấp hơn

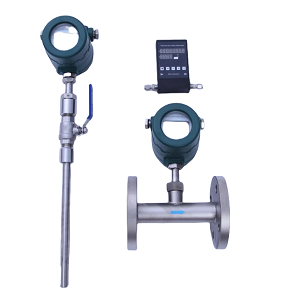

Lưu lượng kế giá rẻ cho khí và không khí Loại lắp hoặc lắp thẳng
