Đồng hồ đo lưu lượng dầu thủy lực kỹ thuật số

Khi chúng ta nói về lưu lượng kế kỹ thuật số cho dầu thủy lực , chúng ta thường nhắc đến lưu lượng kế tuabin kỹ thuật số, lưu lượng kế bánh răng hình bầu dục và lưu lượng kế Coriolis.

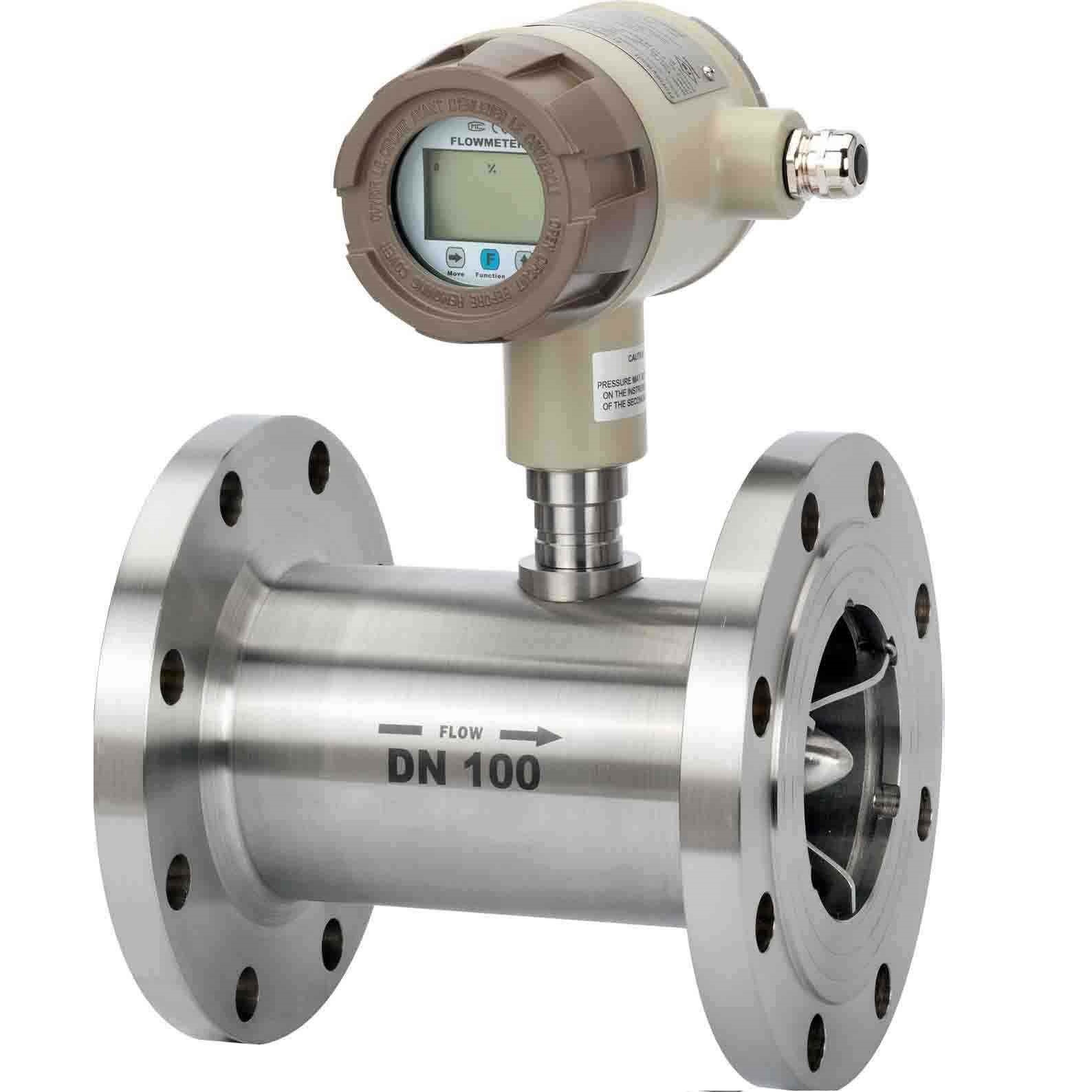

Lưu lượng kế tuabin kỹ thuật số cho dầu thủy lực

Lưu lượng kế tuabin là một loại lưu lượng kế dầu kỹ thuật số được sử dụng để tạo ra tín hiệu điện bằng tuabin. Nó bao gồm các tuabin, khi chất lỏng đi qua chúng sẽ quay với vận tốc góc tùy thuộc vào tốc độ dòng chảy của chất lỏng. Vận tốc góc này của tuabin tác động vào rotor, khiến rotor cũng có vận tốc góc. Vận tốc góc phụ thuộc vào bán kính của các tuabin trong rotor. Thông thường, rotor là bộ phận duy nhất có chuyển động trong lưu lượng kế.

Tốc độ góc do tua-bin quay tạo ra khiến rô-to tạo ra tín hiệu điện, chủ yếu là dòng điện xoay chiều. Tần số của tín hiệu điện tỷ lệ thuận với lưu lượng chất lỏng.

Đặc điểm của lưu lượng kế tuabin kỹ thuật số cho dầu thủy lực

• - Độ chính xác thường tốt và giá cả phải chăng, đây là đồng hồ đo lưu lượng dầu giá rẻ
• - Đồng hồ đo lưu lượng tuabin không bị ảnh hưởng nhiều bởi áp suất và nhiệt độ cao vì chúng được thiết kế để hoạt động trong phạm vi áp suất và nhiệt độ rộng.
• - Việc lắp đặt và bảo trì dễ dàng và rẻ tiền.
• -không áp dụng cho chất lỏng độc hại và ăn mòn, nhưng vẫn phù hợp với dầu thủy lực
• - Màn hình điện tử hiển thị lưu lượng dầu và tổng lưu lượng, tiêu chuẩn với đầu ra 4-20mA
• -Tùy chọn với giao thức MODBUS hoặc Hart cho đồng hồ đo lưu lượng tuabin chất lỏng

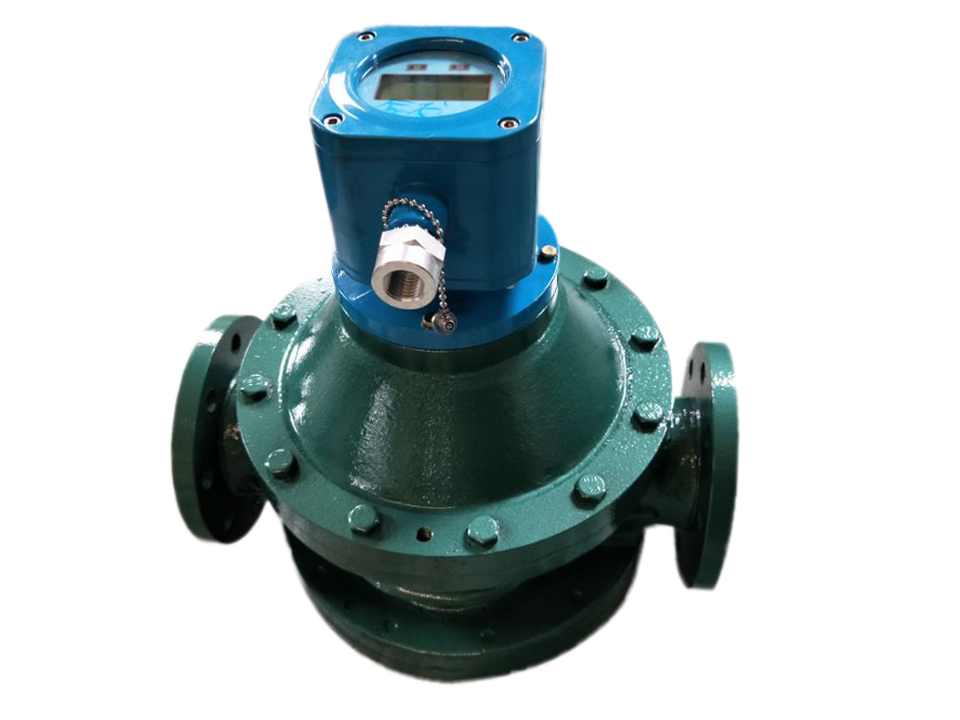

Đồng hồ đo lưu lượng dầu thủy lực kỹ thuật số hình bầu dục

Lưu lượng kế bánh răng hình bầu dục là lưu lượng kế dầu kỹ thuật số , sử dụng đồng hồ đo thể tích kiểu dịch chuyển dương để vận chuyển các thể tích xác định vào buồng đo. Thiết bị này bao gồm hai bánh răng hình bầu dục, thường được dẫn động bởi dòng chảy của môi chất, khiến chúng ăn khớp với nhau. Tốc độ quay của hai bánh răng hình bầu dục phụ thuộc vào lượng chất lỏng sẽ đi qua đồng hồ. Do đó, tốc độ quay của hai bánh răng hình bầu dục tỷ lệ thuận với lượng thể tích đi qua đồng hồ. Cảm biến lưu lượng bánh răng hình bầu dục có thể là loại cơ học, nhưng cũng có thể phát triển thành lưu lượng kế kỹ thuật số với bộ truyền lưu lượng.

Bộ truyền lưu lượng bánh răng hình bầu dục được thiết kế để tạo ra hiệu suất tốt nhất với chi phí sản xuất tối thiểu.

Đặc điểm của đồng hồ đo dầu thủy lực hình bầu dục

• - Không cần điều chỉnh lưu lượng vì nó hoạt động theo lượng chất lỏng trong đồng hồ đo, do đó không cần đường ống thẳng khi lắp đặt
• - Có khả năng làm việc với chất lỏng có độ nhớt cao. Lý do là vì nó không quan tâm đến tốc độ dòng chảy mà quan tâm đến lượng chất lỏng.
• - Lưu lượng kế chịu tải nặng để đo dầu thủy lực với độ chính xác cao
• - Bộ truyền lưu lượng bánh răng hình bầu dục có màn hình hiển thị kỹ thuật số, cũng có đầu ra 4-20mA hoặc xung
• -Tùy chọn với MODBUS cho lưu lượng kế bánh răng hình bầu dục kỹ thuật số

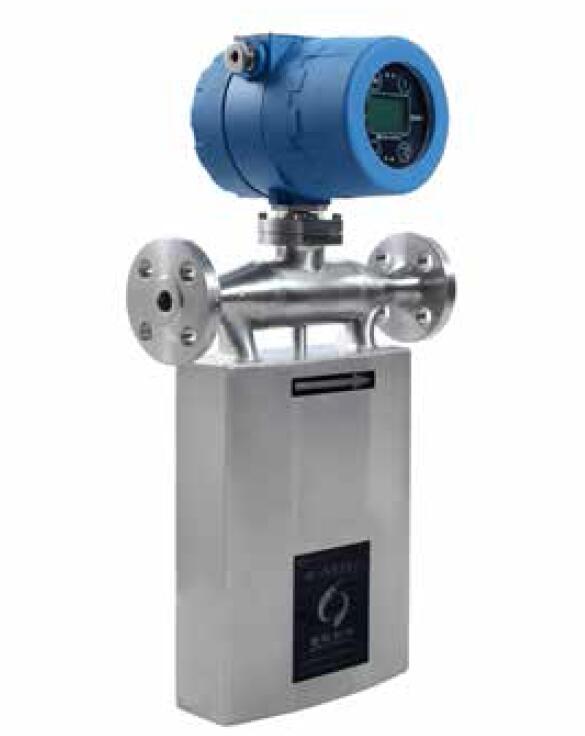

Lưu lượng kế Coriolis để đo lưu lượng khối lượng dầu thủy lực

Đây là một đồng hồ đo lưu lượng dầu kỹ thuật số tạo ra gia tốc Coriolis nhân tạo trong dòng chảy và bằng cách phát hiện mô men động lượng tăng lên, nó đo lưu lượng khối. Khi quay một đường ống chứa chất lỏng đang chảy tại một điểm, lực quán tính được tạo ra bởi chất lỏng và luôn vuông góc với hướng dòng chảy.

Chất lỏng chảy trong đường ống thường chịu tác động của gia tốc Coriolis khiến đường ống quay.

Tính năng của lưu lượng kế Coriolis để đo dầu thủy lực

• - Có khả năng đo lưu lượng khối lượng của dầu thủy lực
• - Tốc độ phản hồi luôn cao.
• - Đồng hồ đo lưu lượng dầu thủy lực kỹ thuật số có độ chính xác cao, đạt tới 0,1~0,2%
• - Nó cũng có khả năng đo mật độ của dầu thủy lực
• -Nó bị ảnh hưởng rất nhiều bởi mọi loại rung động.
• - Có tổn thất áp suất lớn.
