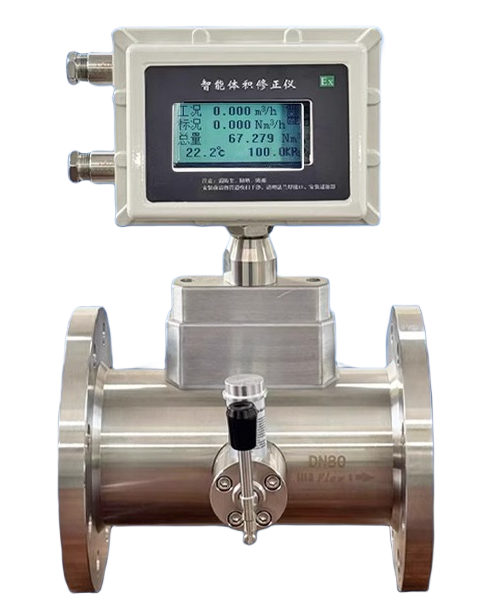

Lưu lượng kế kỹ thuật số là một thiết bị tiên tiến đo lưu lượng chất lỏng, khí hoặc hơi nước trong hệ thống đường ống công nghiệp bằng cảm biến điện tử và công nghệ xử lý tín hiệu số. Không giống như lưu lượng kế cơ học truyền thống với màn hình analog, lưu lượng kế kỹ thuật số chuyển đổi các phép đo lưu lượng thành tín hiệu điện tử có thể hiển thị kỹ thuật số và truyền đến các hệ thống điều khiển. Chúng sử dụng nhiều nguyên lý đo lường khác nhau, bao gồm lưu lượng kế từ, lưu lượng kế siêu âm, hiệu ứng Coriolis, truyền khối nhiệt, lưu lượng kế có bộ truyền hoặc dòng xoáy—tùy thuộc vào loại và ứng dụng.
Khi nói đến độ chính xác, hiệu quả và độ tin cậy lâu dài, đồng hồ đo lưu lượng công nghiệp kỹ thuật số vượt trội hơn hẳn so với các đồng hồ đo lưu lượng cơ học. Bất kể môi trường bạn đang theo dõi là gì, dù là nước, khí, dầu, chất lỏng có độ nhớt cao hay hóa chất ăn mòn, việc lựa chọn đồng hồ đo lưu lượng kỹ thuật số phù hợp sẽ đảm bảo kết quả đo chính xác và hiệu suất tối ưu trong hoạt động công nghiệp của bạn.
Trong hướng dẫn này, chúng tôi sẽ phân tích các loại lưu lượng kế kỹ thuật số phổ biến nhất, so sánh các tính năng của chúng và giúp bạn hiểu những điều cần lưu ý trước khi mua hàng.
Có nhiều loại lưu lượng kế kỹ thuật số được sử dụng trong công nghiệp. Mỗi loại hoạt động theo một nguyên lý khác nhau và phù hợp với các ứng dụng cụ thể. Dưới đây là tổng quan nhanh:
Lưu lượng kế từ, còn được gọi là lưu lượng kế điện từ, lưu lượng kế từ, đo điện áp mà chất lỏng tạo ra khi chảy qua từ trường để tính toán lưu lượng chất lỏng. Lưu lượng kế từ kỹ thuật số có thể sử dụng giao tiếp kỹ thuật số MODBUS , 4-20mA , xung, tần số, HART hoặc PROFIBUS-DP . Thông tin thêm về lưu lượng kế từ kỹ thuật số profibus-dp informaiton. [ Profibus dp-digital water flow meter ]
Tốt nhất cho: Chất lỏng dẫn điện (ví dụ: nước, axit, hóa chất, sữa, bùn, nước thải)Lưu lượng kế điện từ đặc biệt phổ biến trong các ứng dụng đo lưu lượng nước kỹ thuật số , bao gồm phân phối nước đô thị, hệ thống đo lưu lượng nước nóng kỹ thuật số trong các cơ sở công nghiệp và lắp đặt đồng hồ đo lưu lượng nước nông sản kỹ thuật số trong hoạt động nông nghiệp. Đối với các ứng dụng đường ống nhỏ hơn, đồng hồ đo lưu lượng nước kỹ thuật số 2 inch mang lại sự cân bằng tuyệt vời giữa độ chính xác và giá cả phải chăng.
Lưu lượng kế kỹ thuật số siêu âm là một loại thiết bị đo lưu lượng sử dụng sóng siêu âm để xác định lưu lượng của chất lỏng - thường là chất lỏng, và đôi khi là chất khí - bên trong đường ống. Lưu lượng kế kỹ thuật số siêu âm có tín hiệu 4-20mA, giao tiếp MODBUS RTU.
Phù hợp nhất cho: chất lỏng trong đường ống lớn. Không giống như nhiều lưu lượng kế khác đo thể tích, lưu lượng kế Coriolis đo trực tiếp lưu lượng khối lượng của chất lỏng, đặc biệt hữu ích khi độ chính xác là yếu tố quan trọng.
Lưu lượng kế kỹ thuật số Coriolis cung cấp các tùy chọn đầu ra và giao tiếp đa dạng, đáp ứng nhiều nhu cầu tự động hóa công nghiệp khác nhau. Bao gồm đầu ra tần số, tín hiệu analog 4-20mA chuẩn với HART, và các giao thức bus kỹ thuật số như MODBUS , cùng với giao diện Foundation Fieldbus (FF) tùy chọn.
Tốt nhất cho: Đo chất lỏng và khí với độ chính xác cao, đây là lưu lượng kế có độ chính xác tốt nhất.Lưu lượng kế Coriolis vượt trội trong các ứng dụng đòi hỏi đo khối lượng chính xác, chẳng hạn như lắp đặt lưu lượng kế dầu thực vật kỹ thuật số trong các nhà máy chế biến thực phẩm và hệ thống lưu lượng kế dầu thủy lực kỹ thuật số trong các cơ sở sản xuất. Đối với các ứng dụng quản lý nhiên liệu, các lưu lượng kế này thường được sử dụng cùng với hệ thống lưu lượng kế nhiên liệu diesel kỹ thuật số dùng cho tua-bin để cung cấp các giải pháp giám sát toàn diện.

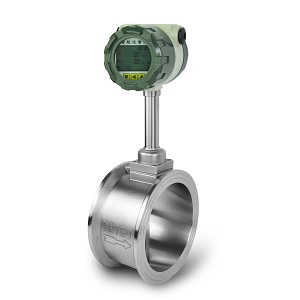

Lưu lượng kế kỹ thuật số Vortex là một loại lưu lượng kế đo lưu lượng chất lỏng, khí hoặc hơi nước bằng cách phát hiện các dòng xoáy (hình xoáy) được tạo ra khi chất lỏng chảy qua một vật cản cố định trên đường đi của dòng chảy. Lưu lượng kế kỹ thuật số loại Vortex có thể có tín hiệu 4-20mA, xung/tần số, giao tiếp HART hoặc Modus RTU.
Tốt nhất cho: Hơi nước, khí và một số chất lỏngLưu lượng kế khối lượng nhiệt đo lưu lượng khí thực tế bằng phương pháp truyền nhiệt, cung cấp kết quả đo chính xác mà không bị ảnh hưởng bởi nhiệt độ hoặc áp suất thay đổi—không giống như các đồng hồ đo thể tích hoặc vận tốc. Lưu lượng kế khối lượng nhiệt kỹ thuật số cung cấp nhiều tùy chọn đầu ra, bao gồm tín hiệu tương tự 4-20mA tiêu chuẩn, giao thức truyền thông MODBUS và HART cho khả năng kết nối linh hoạt.

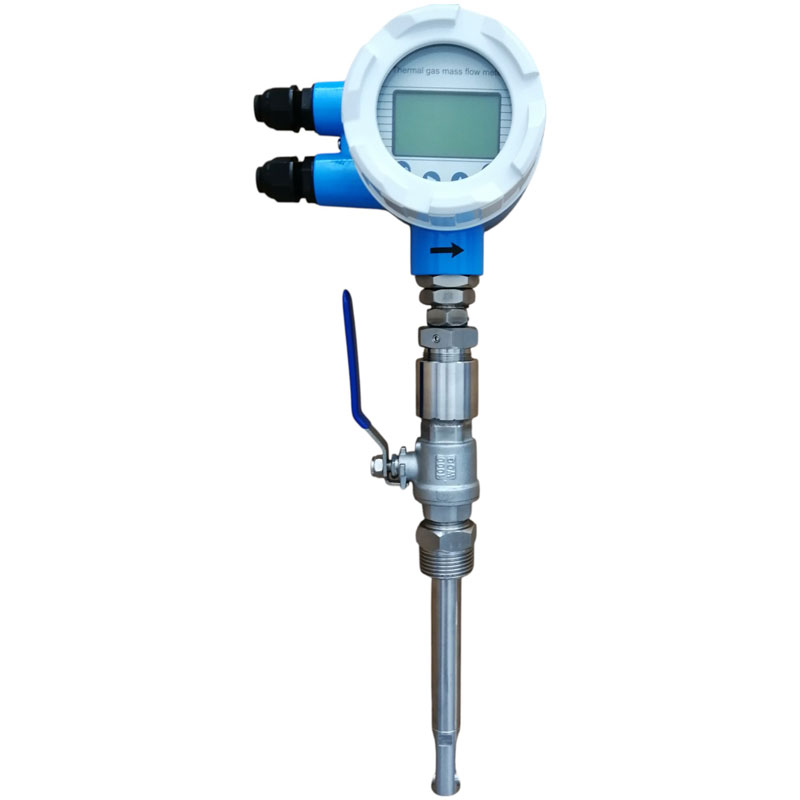

Tốt nhất cho: Đo khí (đặc biệt là không khí, nitơ, khí sinh học, CO2, LPG hoặc khí tự nhiên)Lưu lượng kế khối nhiệt là lựa chọn ưu tiên cho các ứng dụng đo lưu lượng khí thiên nhiên kỹ thuật số , đo lưu lượng khí nitơ kỹ thuật số trong phòng thí nghiệm và đo lưu lượng khí nén kỹ thuật số trong nhà máy sản xuất. Các đồng hồ này cung cấp độ chính xác vượt trội cho lưu lượng kế khí kỹ thuật số trong nhiều ứng dụng công nghiệp khác nhau.
| Digital Flow Meter Type | Best Use Case | Compatible Fluids | Accuracy | Applications | Advantages | Limitations |
|---|---|---|---|---|---|---|
| Vortex Flow Meter | Steam, gas, and liquid flow measurement | Liquids, gases, steam | ±1% of reading | Steam boilers, chemical processing, HVAC systems | Handles high temperatures and pressure, durable, low maintenance | Less accurate at low flow rates |
| Electromagnetic Flow Meter (Mag Meter) | Measuring conductive liquids | Water, slurry, chemicals, wastewater | ±0.5% of reading | Water treatment, food processing, chemical plants | Highly accurate, no pressure loss, long service life | Cannot measure non-conductive fluids (e.g., oil, air, gas) |
| Ultrasonic Flow Meter | Clamp-on and inline flow monitoring | liquid | ±1% or better | Energy monitoring, water systems, pipeline flow | Non-invasive (clamp-on), no flow disruption | Accuracy may vary with pipe and fluid conditions |
| Coriolis Flow Meter | High-accuracy mass flow for liquids and gases | Liquids, gases (including high viscosity) | ±0.1% or better | Oil & gas, pharmaceutical, food and beverage | Measures mass flow directly, extremely accurate | High cost, sensitive to vibration |
| Thermal Mass Flow Meter | Low flow gas measurement | Air, nitrogen, natural gas, CO₂ | ±1-2% of reading | HVAC systems, gas leak detection, cleanrooms | Ideal for low gas flow, high sensitivity | Not suitable for liquids or dirty gases |
Bây giờ bạn đã quen thuộc với các loại lưu lượng kế kỹ thuật số khác nhau và cách chúng hoạt động, bước tiếp theo là đánh giá cẩn thận một số yếu tố quan trọng và căn chỉnh chúng với loại lưu lượng kế phù hợp.
✅ Loại chất lỏng
Đó là chất lỏng hay khí? Nó sạch, bẩn, dẫn điện hay nhớt? Điều này sẽ nhanh chóng thu hẹp lựa chọn của bạn. Nếu chất lỏng có độ nhớt cao, chẳng hạn như đo lưu lượng mật mía, nhựa đường, fructose và nhựa thông, bạn cũng cần cung cấp thông tin về độ nhớt của chất lỏng cho nhà cung cấp lưu lượng kế . Đối với lưu lượng kế chất lỏng kỹ thuật số , việc hiểu rõ độ dẫn điện của chất lỏng là rất quan trọng khi lựa chọn giữa công nghệ điện từ và các công nghệ khác.
✅ Phạm vi lưu lượng
Đánh giá lưu lượng thể tích tối thiểu và tối đa của quy trình so với tỷ lệ giảm áp và dải hoạt động được chỉ định của lưu lượng kế. Đo lường chính xác đòi hỏi lưu lượng phải nằm trong dải hiệu chuẩn của lưu lượng kế. Đối với lưu lượng dưới ngưỡng phát hiện dưới của lưu lượng kế, nên chọn lưu lượng kế siêu thấp (ml/phút) hoặc lưu lượng kế siêu nhỏ. Đối với lưu lượng vượt quá dải trên, hãy cân nhắc việc tăng kích thước lưu lượng kế hoặc tăng đường kính ống danh định để tránh sai số đo lường và duy trì tính phù hợp của số Reynolds.
✅ Yêu cầu về độ chính xác
Bạn cần đo lường chính xác hay chỉ cần một ý tưởng chung về lưu lượng? Đồng hồ Coriolis cung cấp độ chính xác cao nhất, trong khi đồng hồ đo xoáy thường "đủ tốt" cho nhiều quy trình. Ví dụ, khi đo dầu nhiên liệu và LPG liên quan đến đo lường thương mại, chúng tôi sẽ chọn đồng hồ đo lưu lượng CORIOLIS, nhưng đối với nhiều thiết bị nồi hơi, chúng tôi chỉ cần đồng hồ đo lưu lượng xoáy để đo mức tiêu thụ hơi. Đối với các ứng dụng giao nhận hàng hóa liên quan đến hệ thống đồng hồ đo lưu lượng dầu kỹ thuật số hoặc đồng hồ đo lưu lượng nhiên liệu diesel kỹ thuật số , độ chính xác là tối quan trọng.
✅ Điều kiện lắp đặt
Hãy nghĩ đến kích thước đường ống, yêu cầu chạy thẳng, không gian khả dụng và điều kiện môi trường (nhiệt độ, áp suất, độ rung).
✅ Đầu ra và kết nối
✅ Bảo trì và Tổng chi phí
Đồng hồ kỹ thuật số thường ít cần bảo trì hơn đồng hồ cơ, nhưng một số loại cao cấp (như Coriolis) có thể có chi phí trả trước cao hơn.
Lưu lượng kế công nghiệp kỹ thuật số được sử dụng rộng rãi trong nhiều ngành công nghiệp, nơi độ chính xác và khả năng kiểm soát dựa trên dữ liệu là yếu tố then chốt. Mỗi loại lưu lượng kế được tối ưu hóa cho một điều kiện lưu chất và môi trường quy trình cụ thể:
Xử lý Nước & Nước thải: Đồng hồ đo lưu lượng điện từ (đồng hồ đo lưu lượng từ) lý tưởng để đo các chất lỏng dẫn điện như nước đã xử lý, nước thải và dòng định lượng hóa chất. Đối với các ứng dụng chung, giải pháp đồng hồ đo lưu lượng nước kỹ thuật số cung cấp hiệu suất đáng tin cậy, trong khi đồng hồ đo lưu lượng nước với màn hình hiển thị kỹ thuật số mang lại khả năng giám sát cục bộ thuận tiện. Khám phá các loại đồng hồ đo lưu lượng nước kỹ thuật số khác nhau để tìm ra loại phù hợp nhất cho ứng dụng cụ thể của bạn.
Ngành Dầu khí: Lưu lượng kế Coriolis và Vortex được sử dụng rộng rãi để đo lưu lượng dầu thô, nhiên liệu tinh chế, LPG và hơi nước. Tính linh hoạt của các lưu lượng kế này giúp chúng phù hợp cho cả hoạt động thượng nguồn và hạ nguồn.
Nhà máy Hóa chất & Hóa dầu: Lưu lượng kế siêu âm và Coriolis cung cấp khả năng đo lưu lượng khối lượng trực tiếp hoặc không xâm lấn cho chất lỏng ăn mòn hoặc nhớt. Đối với môi trường hóa chất khắc nghiệt, lưu lượng kế hóa học kỹ thuật số với vật liệu chế tạo phù hợp là điều cần thiết để đảm bảo độ tin cậy và an toàn lâu dài.
Quản lý HVAC và Năng lượng: Đồng hồ đo lưu lượng khối nhiệt theo dõi chính xác mức sử dụng khí nén, nitơ và khí tự nhiên để tối ưu hóa năng lượng. Đối với hệ thống khí nén, đồng hồ đo lưu lượng kỹ thuật số cho khí nén hoặc đồng hồ đo lưu lượng khí có đầu ra kỹ thuật số cung cấp dữ liệu tiêu thụ theo thời gian thực. Các cơ sở thường ưu tiên đồng hồ đo lưu lượng khí có màn hình kỹ thuật số để dễ dàng theo dõi tại chỗ.
Chế biến thực phẩm và đồ uống: Đồng hồ đo vệ sinh hoặc Coriolis đảm bảo đo lường vệ sinh và chính xác các thành phần sữa, xi-rô hoặc chất lỏng.
Bằng cách hiểu rõ ứng dụng và môi trường quy trình của mình, bạn có thể chọn lưu lượng kế kỹ thuật số có sự cân bằng hoàn hảo giữa độ chính xác, độ bền và khả năng tích hợp dễ dàng.
Mặc dù các loại chính được đề cập ở trên là những lưu lượng kế kỹ thuật số phổ biến nhất, vẫn có những công nghệ bổ sung đáng cân nhắc cho các ứng dụng cụ thể:

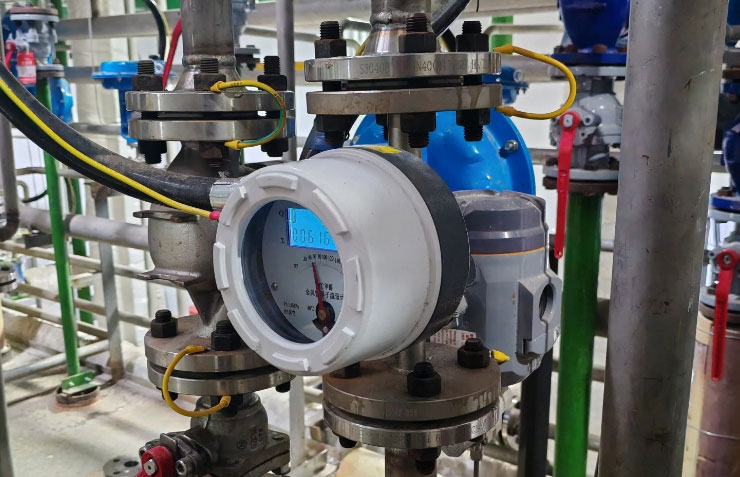

Lưu lượng kế rotameter kỹ thuật số: Lưu lượng kế rotameter kỹ thuật số kết hợp tính đơn giản trực quan của lưu lượng kế rotameter truyền thống với khả năng xuất tín hiệu kỹ thuật số. Đối với các ứng dụng đo không khí, lưu lượng kế rotameter kỹ thuật số cung cấp cả khả năng xác nhận trực quan và truyền tín hiệu điện tử. Các đồng hồ này có sẵn ở nhiều cấu hình khác nhau, bao gồm cả các mẫu lưu lượng kế ống kim loại kỹ thuật số cho các ứng dụng áp suất và nhiệt độ cao hơn.
Đồng hồ đo lưu lượng dịch chuyển dương: Đối với các ứng dụng đòi hỏi độ chính xác cao ở lưu lượng thấp, đặc biệt là với chất lỏng nhớt, hãy cân nhắc sử dụng đồng hồ đo lưu lượng bánh răng hình bầu dục kỹ thuật số . Các đồng hồ này cũng có sẵn dưới dạng thiết bị đo lưu lượng bánh răng hình bầu dục hiển thị kỹ thuật số , cung cấp chức năng đọc tại chỗ và tính tổng.
Bộ điều khiển lưu lượng khối: Để kiểm soát lưu lượng khí chính xác trong phòng thí nghiệm hoặc môi trường sản xuất chất bán dẫn, bộ điều khiển lưu lượng khối kỹ thuật số cung cấp cả khả năng đo lường và điều khiển trong một thiết bị duy nhất. Các thiết bị này rất cần thiết để duy trì lưu lượng chính xác trong các quy trình quan trọng.
Máy đo khối lượng nhiệt chuyên dụng: Đối với các ứng dụng đo khí tiên tiến đòi hỏi độ chính xác cao nhất, máy đo lưu lượng nhiệt kỹ thuật số với hiệu chuẩn đa điểm và bù nhiệt độ mang lại hiệu suất vượt trội trên phạm vi lưu lượng rộng.
Sau đây là hướng dẫn tham khảo nhanh để giúp bạn chọn lưu lượng kế phù hợp với ngành hoặc loại chất lỏng của mình:
| Industry / Application | Recommended Flow Meter Type | Key Advantages |
|---|---|---|
| Water & Wastewater | Electromagnetic Flow Meter | High accuracy, no moving parts |
| Chemical & Acidic Fluids | Mag Meter with PTFE/PFA lining | Corrosion-resistant |
| Oil, Fuel, LPG | Coriolis Flow Meter | Direct mass flow, high precision |
| Steam & Compressed Air | Vortex Flow Meter | Handles high temperature and pressure |
| Clean Air or Nitrogen | Thermal Mass Flow Meter | Ideal for low gas flow measurement |
| Temporary Measurement | Clamp-on Ultrasonic Flow Meter | Non-intrusive and portable |
Việc lựa chọn đồng hồ đo phù hợp dựa trên đặc tính chất lỏng và điều kiện quy trình của bạn sẽ đảm bảo hoạt động ổn định và kết quả đo đáng tin cậy trong thời gian dài. Để giám sát toàn diện hệ thống nước, một đồng hồ đo lưu lượng nước đáng tin cậy đóng vai trò là nền tảng cho việc kiểm soát quy trình hiệu quả.
Lưu lượng kế kỹ thuật số hiện đại không chỉ cung cấp các chức năng đo lường cơ bản. Nhiều mẫu máy hiện nay còn được trang bị các tính năng tiên tiến giúp nâng cao chức năng và trải nghiệm người dùng:

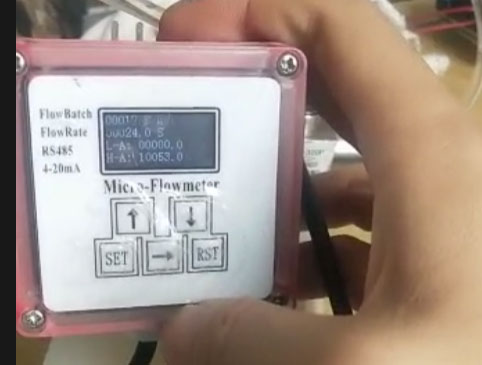

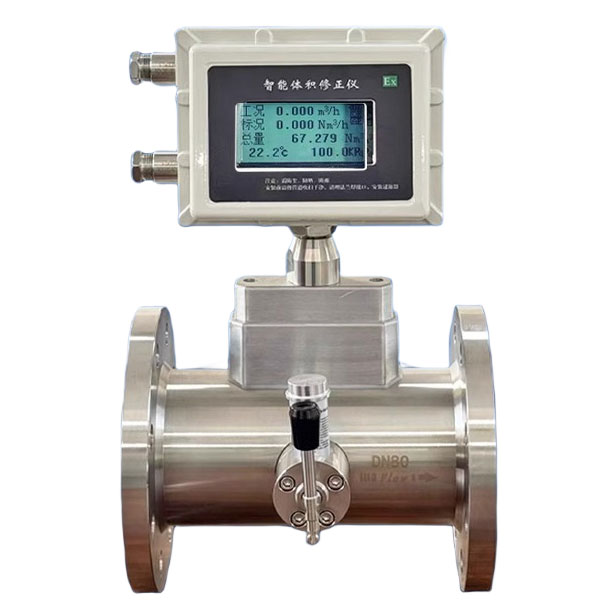

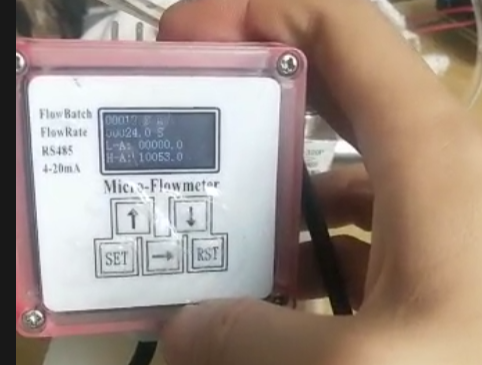

Chức năng Totalizer: Đồng hồ đo lưu lượng kỹ thuật số với chức năng Totalizer cung cấp khả năng đo lưu lượng tích lũy cùng với lưu lượng tức thời, cho phép kiểm soát lô hàng chính xác và theo dõi mức tiêu thụ. Tính năng này đặc biệt hữu ích trong các ứng dụng thanh toán, định lượng hóa chất và quản lý hàng tồn kho.

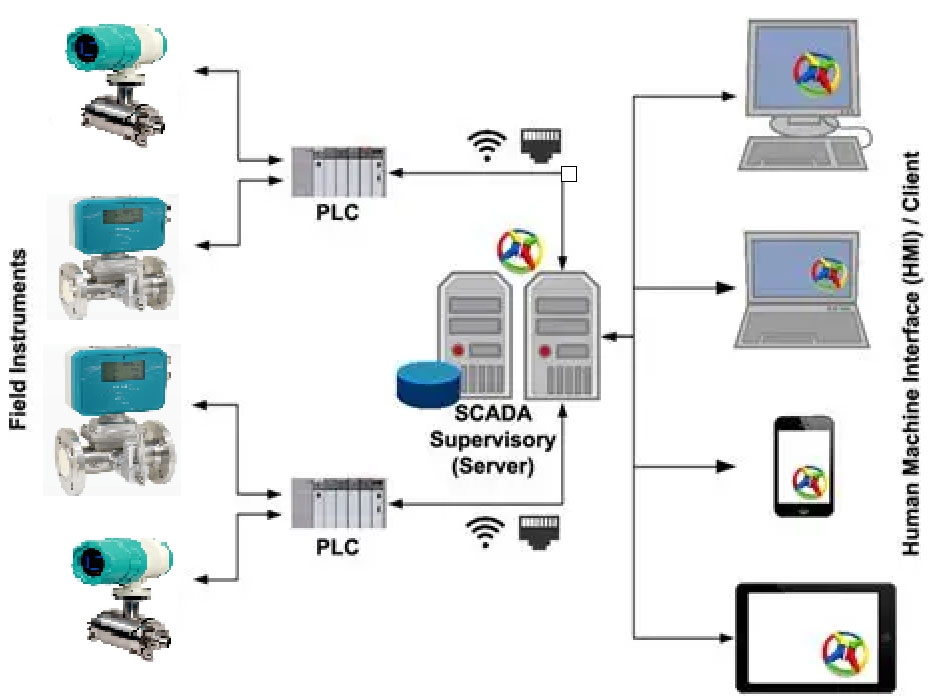

Ghi dữ liệu và Truyền thông: Nhiều lưu lượng kế kỹ thuật số hiện đại tích hợp với bộ ghi dữ liệu và hỗ trợ nhiều giao thức truyền thông bao gồm Modbus RTU/TCP, HART, Profibus và các giao thức khác. Khả năng kết nối này cho phép tích hợp liền mạch vào môi trường Công nghiệp 4.0 và các hệ thống giám sát từ xa.
Tự chẩn đoán: Lưu lượng kế kỹ thuật số cao cấp được trang bị tính năng tự chẩn đoán, liên tục theo dõi tình trạng cảm biến, chất lượng tín hiệu và hiệu suất hệ thống. Các bộ truyền lưu lượng này có thể cảnh báo người vận hành về các sự cố tiềm ẩn trước khi chúng gây ra lỗi đo lường hoặc hỏng hóc thiết bị.
Câu hỏi 1: Ưu điểm chính của lưu lượng kế kỹ thuật số so với lưu lượng kế cơ học là gì?
A: Đồng hồ đo lưu lượng kỹ thuật số sử dụng các cảm biến và thiết bị điện tử tiên tiến để cung cấp các phép đo chính xác và có thể lặp lại, cung cấp đầu ra kỹ thuật số (4-20mA, Modbus, v.v.), giúp tích hợp với các hệ thống điều khiển trở nên đơn giản và đáng tin cậy.
Câu hỏi 2: Một lưu lượng kế kỹ thuật số có thể đo được cả khí và chất lỏng không?
A: Nói chung là không — các công nghệ lưu lượng kế khác nhau được thiết kế cho các trạng thái vật chất cụ thể. Ví dụ, lưu lượng kế điện từ và lưu lượng kế bánh răng hình bầu dục dành cho chất lỏng, trong khi lưu lượng kế khối lượng dạng xoáy và nhiệt phù hợp cho khí và hơi nước. Nếu bạn cần đo khí đa năng, hãy xem hướng dẫn toàn diện của chúng tôi về các công nghệ lưu lượng kế khí kỹ thuật số .
Câu hỏi 3: Làm thế nào để xác định kích thước lưu lượng kế phù hợp cho hệ thống của tôi?
A: Kích thước chính xác phụ thuộc vào lưu lượng hoạt động bình thường của bạn. Lý tưởng nhất, lưu lượng nên duy trì trong khoảng từ 30% đến 70% công suất toàn thang đo của đồng hồ để có độ chính xác và hiệu suất tối ưu.
Câu hỏi 4: Đồng hồ đo lưu lượng kỹ thuật số có thể cung cấp những tín hiệu đầu ra nào?

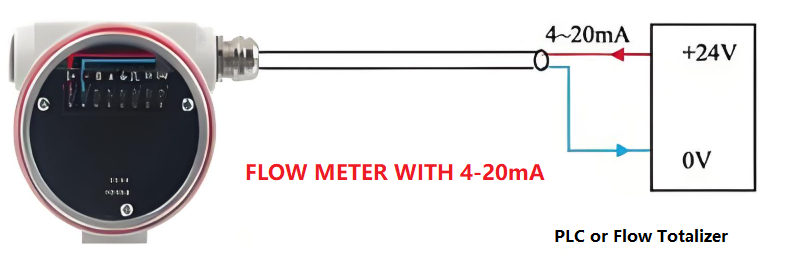

A: Hầu hết các lưu lượng kế kỹ thuật số đều hỗ trợ 4-20mA, xung/tần số và giao tiếp kỹ thuật số như Modbus RTU, Profibus DP, FF hoặc HART — cho phép tích hợp dễ dàng với các hệ thống PLC, DCS hoặc SCADA.
Câu hỏi 5: Đồng hồ đo lưu lượng kỹ thuật số có phù hợp với môi trường ăn mòn, nhiệt độ cao hoặc áp suất cao không?
A: Có. Với lựa chọn vật liệu phù hợp — chẳng hạn như đồng hồ đo lưu lượng từ (mag meter) lót PTFE hoặc đồng hồ đo lưu lượng Hastelloy/titanium Coriolis — chúng có thể xử lý được chất lỏng ăn mòn. Đối với hơi nước nhiệt độ cao, đồng hồ đo lưu lượng xoáy là lựa chọn ưu tiên.
Câu 6: Đồng hồ đo lưu lượng kỹ thuật số cần hiệu chuẩn hoặc bảo trì thường xuyên như thế nào?
A: Hầu hết các đồng hồ đo kỹ thuật số đều có hiệu suất ổn định và yêu cầu bảo trì tối thiểu. Tuy nhiên, nên kiểm tra hiệu chuẩn định kỳ (mỗi 12–24 tháng) tùy thuộc vào mức độ quan trọng của quy trình và các yêu cầu quy định.
Với hơn 20 năm kinh nghiệm trong lĩnh vực đo lưu lượng và tự động hóa quy trình, Silver Automation Instruments cung cấp đa dạng các loại đồng hồ đo lưu lượng kỹ thuật số được thiết kế để đáp ứng các nhu cầu công nghiệp đa dạng. Danh mục sản phẩm của chúng tôi bao gồm:
Chúng tôi cung cấp các cấu hình tùy chỉnh, bao gồm 4-20mA, Modbus, HART, Profibus-DP, đầu ra xung và nhiều tùy chọn vật liệu khác nhau để phù hợp với điều kiện quy trình của bạn. Mục tiêu của chúng tôi là cung cấp các giải pháp đo lưu lượng chính xác, đáng tin cậy và giá cả phải chăng, được hỗ trợ kỹ thuật và kinh nghiệm dày dặn qua nhiều thập kỷ.
Bạn cần trợ giúp để chọn lưu lượng kế phù hợp?
Liên hệ với các chuyên gia của chúng tôi từ silverinstruments.com để được tư vấn miễn phí — chúng tôi sẽ giúp bạn tìm được giải pháp hoàn hảo cho dự án công nghiệp của bạn.
Liên hệ với chúng tôi ngayViệc lựa chọn đồng hồ đo lưu lượng kỹ thuật số công nghiệp phù hợp không nhất thiết phải quá khó khăn. Hãy bắt đầu bằng việc xác định nhu cầu ứng dụng của bạn—loại chất lỏng, phạm vi lưu lượng và độ chính xác—và sau đó kết hợp chúng với đồng hồ đo phù hợp nhất.
Cho dù bạn đang đo nước, khí, hơi nước hay hóa chất, đều có giải pháp kỹ thuật số mang lại hiệu quả, độ tin cậy và hiệu suất dựa trên dữ liệu tốt hơn.
