Lưu lượng kế xoáy và lưu lượng kế khí nhiệt thường được sử dụng để đo lưu lượng khí nén. Cách lắp đặt của chúng có một số điểm khác biệt. Dưới đây, tôi sẽ giới thiệu các phương pháp lắp đặt.
Đồng hồ đo lưu lượng xoáy cho khí nén
Đối với môi chất khí nén, cần lưu ý thêm: ưu tiên lắp đặt lưu lượng kế sau bộ sấy và trước bình chứa khí, đồng thời lắp đặt bộ tách khí-lỏng ở phía thượng nguồn để đảm bảo khí đi vào lưu lượng kế khô và không lẫn các giọt chất lỏng; Đồng thời, cần thực hiện tốt công tác hỗ trợ và giảm chấn cho đường ống để tránh sự chồng chất của xung động lưu lượng và rung động đường ống ảnh hưởng đến độ ổn định của phép đo.
Tránh lắp đặt lưu lượng kế xoáy ở những khu vực có rung động mạnh và từ trường mạnh.
Tránh xa các thiết bị điện mạnh và thiết bị tần số cao, không dùng chung nguồn điện với các thiết bị này và giảm thiểu nhiễu điện từ.
Tránh lắp đặt ở những nơi có sự biến động nhiệt độ lớn và không lắp đặt đồng hồ đo lưu lượng ở những môi trường có tính ăn mòn cao hoặc độ ẩm quá cao.
Nếu lưu lượng kế được lắp đặt ngoài trời, cần phải thêm một lớp vỏ bảo vệ để tránh ánh nắng mặt trời và mưa ảnh hưởng đến độ chính xác.
Chọn vị trí xung quanh lưu lượng kế có đủ không gian để thực hiện việc kiểm tra định kỳ hàng ngày, gỡ lỗi và đấu dây.
Lưu lượng kế có thể được lắp đặt theo chiều ngang hoặc chiều dọc trên đường ống khí nén; khi lắp đặt theo chiều dọc, hướng luồng khí phải từ dưới lên trên để tránh sự tích tụ nước ngưng tụ ảnh hưởng đến đầu dò.
Chiều dài của các đoạn ống thẳng phía thượng lưu và hạ lưu của lưu lượng kế phải tuân thủ nghiêm ngặt các yêu cầu của Bảng 1.
Bảng 1: Chiều dài các đoạn ống thẳng phía thượng lưu và hạ lưu của lưu lượng kế xoáy
Ống khuỷu 90 độ: phía thượng lưu ≥ 20D, phía hạ lưu ≥ 5D
Sự giãn nở đồng tâm: phía thượng lưu ≥ 30D, phía hạ lưu ≥ 5D
Van mở hoàn toàn theo kiểu co thắt đồng tâm: phía thượng lưu ≥ 50D, phía hạ lưu ≥ 5D
Hai khuỷu nối 90 độ trên cùng một mặt phẳng: phía thượng lưu ≥ 25D, phía hạ lưu ≥ 5D
Không đặt van điều chỉnh ngay phía trước lưu lượng kế để tránh gây nhiễu loạn luồng khí ảnh hưởng đến phép đo.
Khi chiều dài đoạn ống thẳng phía thượng lưu không đáp ứng yêu cầu của Bảng 1, cần lắp đặt thiết bị chỉnh lưu chất lỏng ở phía thượng lưu để ổn định dòng chảy.
Khi cần giảm đường kính ống, chiều dài của đoạn ống thẳng và đoạn ống dốc cũng phải đáp ứng các yêu cầu trong Bảng 1.
Sau khi hiệu chỉnh áp suất và nhiệt độ, hãy đặt các cổng đo áp suất và nhiệt độ theo vị trí được hiển thị trong sơ đồ để đảm bảo bù nhiệt độ và áp suất chính xác.
Chọn vị trí lắp đặt sao cho giảm thiểu tối đa rung động hoặc tác động cơ học; nếu đường ống rung động đáng kể, cần phải lắp đặt các giá đỡ và thiết bị cố định đường ống.
Khi lắp đặt lưu lượng kế trên đường ống có nhiệt độ cao, cần phải thêm một lớp cách nhiệt để ngăn bức xạ nhiệt ảnh hưởng đến các linh kiện điện tử.
Lưu lượng kế phải được nối đất một cách đáng tin cậy, với điện trở nối đất nhỏ hơn 10 ôm để tránh nhiễu tĩnh điện.
Lắp đặt đồng hồ đo lưu lượng khối nhiệt để đo khí nén.

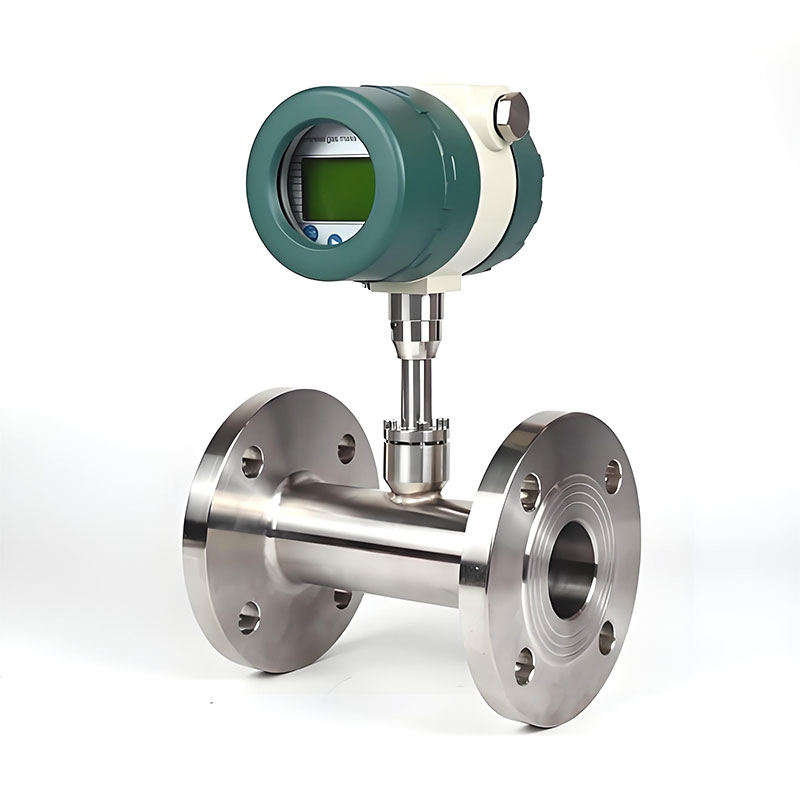

Khi đường kính danh nghĩa của đường ống nhỏ hơn hoặc bằng DN50, nên ưu tiên lắp đặt đường ống, có thể lựa chọn phương pháp kết nối bằng khớp nối nén, ren hoặc mặt bích; Khi đường kính danh nghĩa của đường ống khí nén lớn hơn DN50 (2 inch), nên ưu tiên lắp đặt lưu lượng kế khối nhiệt kiểu chèn, và có thể lựa chọn phương pháp kết nối bằng ren hoặc mặt bích.
Nếu đường ống tại công trường đã được lắp đặt và chưa có mặt bích nào được dành riêng để lắp đặt, có thể sử dụng phương pháp lắp đặt kiểu chèn. Khi đặt hàng, điều kiện làm việc tại công trường phải được giải thích rõ ràng cho nhà sản xuất.

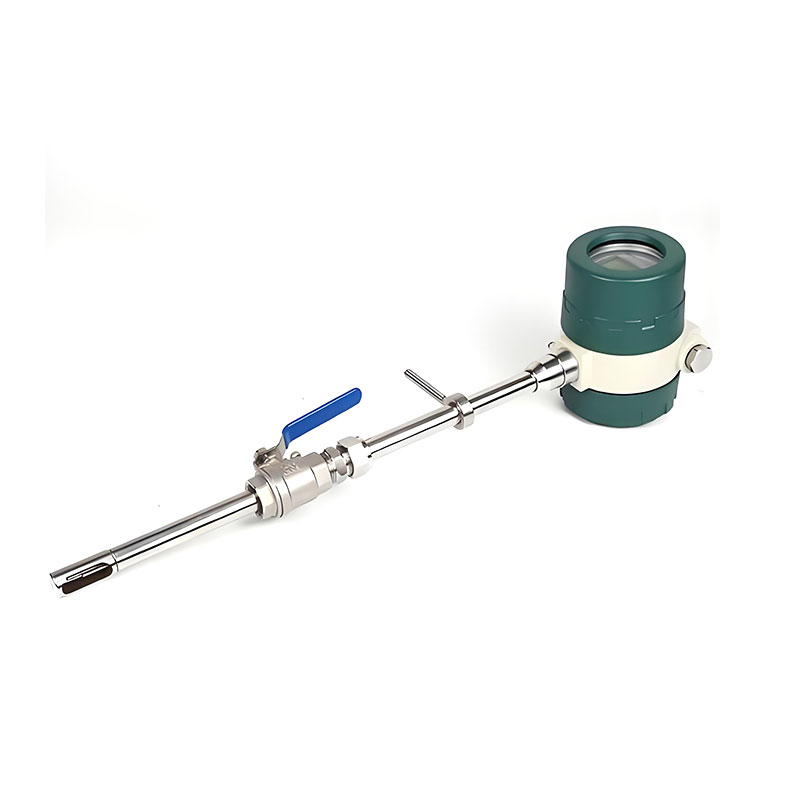

Các bước lắp đặt kiểu chèn:
Khoan một lỗ có đường kính Ø 20 trên đường ống (đường kính đầu dò Ø 19);
Hàn đế hàn do cung cấp.silverinstruments.comđến vị trí mở của đường ống;
Đưa đầu dò lưu lượng kế không khí vào đường ống, và độ sâu đưa vào có thể được chọn ở mức 1/2 đường kính trong của đường ống tùy theo điều kiện tại công trường;
Đối với đồng hồ đo lưu lượng khối nhiệt dùng cho khí nén có van bi, hãy vặn các van bi vào đế hàn để hoàn tất việc cố định.
Các đồng hồ đo lưu lượng khí nhiệt có những yêu cầu rõ ràng về trạng thái của môi chất khí nén để đảm bảo độ chính xác đo lường và tuổi thọ của thiết bị:
Yêu cầu về độ khô:Khí nén cần được làm khô và lọc kỹ lưỡng để ngăn nước lỏng, sương dầu hoặc nước ngưng tụ xâm nhập vào lưu lượng kế. Môi chất lỏng có thể bám dính vào bề mặt cảm biến nhiệt, làm thay đổi đặc tính dẫn nhiệt của chúng, trực tiếp gây ra sai lệch phép đo, thậm chí làm hỏng cảm biến vĩnh viễn.
Yêu cầu về vệ sinh:Khí nén cần loại bỏ các hạt rắn, bụi và các tạp chất khác để ngăn chúng bám vào đầu dò và cảm biến, ảnh hưởng đến hiệu quả trao đổi nhiệt và tránh tắc nghẽn cục bộ đường ống.
Tính ổn định của điều kiện làm việc:Nên chọn các điểm đo càng nhiều càng tốt ở các đoạn ống có sự dao động áp suất và nhiệt độ nhỏ để tránh giảm độ lặp lại của phép đo do sự thay đổi thường xuyên của trạng thái khí nén.
Để đảm bảo độ chính xác và tính lặp lại của phép đo khí nén, cần đáp ứng các chiều dài đoạn ống thẳng sau (là bội số của đường kính trong D của đường ống) tùy thuộc vào loại nhiễu ở phía thượng nguồn:
Loại nhiễu loạn phía thượng nguồn: Đoạn ống thẳng phía thượng nguồn A, đoạn ống thẳng phía hạ nguồn B
Loại nhiễu loạn thượng nguồn | Đoạn chạy thẳng ngược dòng (A) | Đoạn chạy thẳng xuôi dòng (B) |
Khớp nối khuỷu 90° đơn hoặc khớp nối chữ T | 15D | 5D |
Hai khuỷu tay 90° nằm trên cùng một mặt phẳng | 21D | 5D |
Hai khuỷu nối 90° ở hai mặt phẳng khác nhau | 40D | 10D |
Giảm đường kính ống | 15D | 5D |
Sự giãn nở đường kính ống | 30D | 10D |
Phía hạ lưu của một van | 40D | 5D |
Trong quá trình lắp đặt, cần ưu tiên lựa chọn vị trí tránh xa các nguồn gây nhiễu như van, khúc uốn và van điều chỉnh để đảm bảo phân bố vận tốc dòng chảy ổn định.

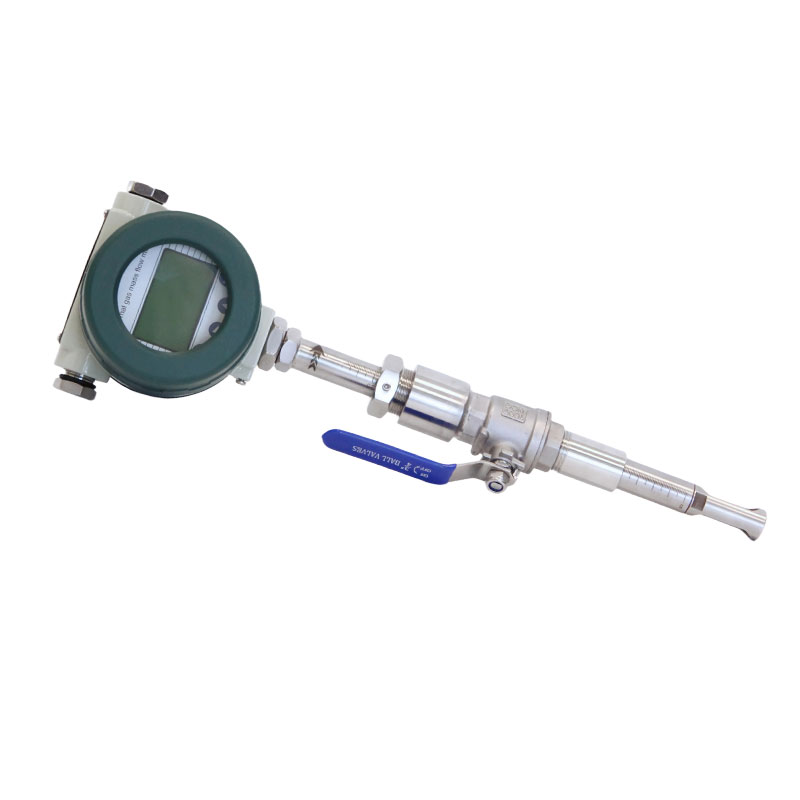

Đồng hồ đo lưu lượng khối nhiệt tích hợp màn hình hiển thị: Các đầu nối dây của bộ truyền tín hiệu lưu lượng không khí được xuất khẩu từ nhà máy sản xuất đồng hồ đo lưu lượng silverinstruments.com, và vỏ thiết bị được cách ly khỏi mạch bên trong. Nó có thể được nối đất độc lập và hỗ trợ nguồn điện chuyển mạch.
Sơ đồ đấu dây đồng hồ đo lưu lượng khối nhiệt tích hợp màn hình RK-100 series
Cấu trúc đồng hồ đo lưu lượng khối nhiệt hiển thị từ xa: Cảm biến và đồng hồ hiển thị kỹ thuật số được kết nối bằng hệ thống ba dây và được đấu dây theo màu sắc được đánh dấu:
Sơ đồ đấu dây đồng hồ đo lưu lượng khối nhiệt hiển thị từ xa dòng SRK-100
Đỏ → Đỏ: Cực dương của nguồn điện
Đen → Đen: Cực âm của nguồn điện và cực âm của đầu ra 4-20mA
Trắng → Trắng: Cực dương đầu ra 4-20mA
