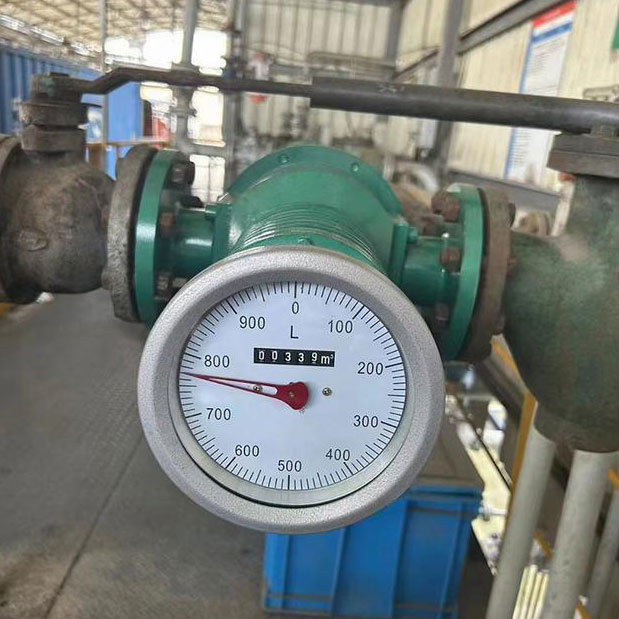

Dầu máy biến áp, một môi trường cách điện và làm mát quan trọng trong thiết bị điện, đòi hỏi phải theo dõi lưu lượng chính xác để đảm bảo an toàn vận hành và hiệu quả năng lượng. Lưu lượng kế bánh răng hình bầu dục , là một loại lưu lượng kế dịch chuyển tích cực (lưu lượng kế PD), được biết đến với độ chính xác và độ bền cao, vượt trội trong việc đo các loại dầu khác nhau, chẳng hạn như dầu diesel, dầu thô, dầu hỏa, dầu thực vật, lưu lượng thể tích dầu máy biến áp. Bài viết này khám phá nguyên lý hoạt động của cảm biến lưu lượng bánh răng hình bầu dục, các tính năng kỹ thuật, tiêu chí lựa chọn và ứng dụng trong ngành.

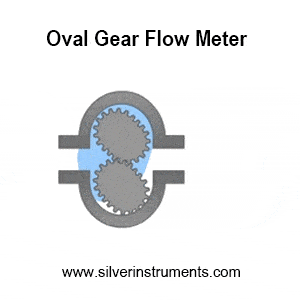

Đồng hồ đo lưu lượng bánh răng hình bầu dục hoạt động như thế nào
Lưu lượng kế bánh răng hình bầu dục sử dụng hai bánh răng hình bầu dục quay để đo thể tích chất lỏng. Dầu máy biến áp chảy qua đồng hồ đo, được điều khiển bởi chênh lệch áp suất, tạo ra "buồng hình lưỡi liềm" đầy và rỗng theo chu kỳ. Vòng quay bánh răng tính toán lưu lượng tích lũy và tạo ra tín hiệu lưu lượng theo thời gian thực.
Thiết kế cơ học này không yêu cầu thiết bị điện tử, khiến nó trở nên lý tưởng cho môi trường dễ nổ hoặc EMI cao. Do hiệu suất chống nhiễu vượt trội,
lưu lượng kế cơ học thường được khách hàng ưa chuộng. Nó cũng không phụ thuộc vào độ nhớt, đảm bảo hiệu suất ổn định cho dầu máy biến áp (thường là 10–50 mPa·s). Lưu lượng kế tuabin chất lỏng thường được sử dụng để đo dầu, nhưng lưu lượng kế tuabin chất lỏng chỉ có thể đo các loại dầu có độ nhớt thấp như dầu diesel, dầu cá, dầu đậu phộng, dầu ăn, v.v. Đôi khi độ nhớt của dầu truyền tương đối cao và hiệu ứng đo lường của tuabin chất lỏng không tốt.
Những lợi thế chính của phép đo dầu máy biến áp
- Độ chính xác và khả năng lặp lại cao
Độ chính xác lên đến ±0,5% (một số mẫu ±0,2%), đáp ứng các tiêu chuẩn công nghiệp và thương mại nghiêm ngặt. Lưu lượng kế dịch chuyển tích cực là lưu lượng kế truyền thống có độ chính xác cao được nhiều người sử dụng rộng rãi.
oNhiệt độ: -30°C đến +200°C, thích hợp cho việc khởi động nguội và ứng dụng đo lưu lượng dầu ở nhiệt độ cao.
oÁp suất: Chịu được 1,6–6,3 MPa, lý tưởng cho đường ống dẫn dầu máy biến áp áp suất cao.
Kết cấu bằng thép không gỉ hoặc gang chống lại tạp chất có tính axit trong dầu máy biến áp.
- Bảo trì thấp và tuổi thọ cao
Lưu lượng kế bánh răng hình bầu dục có thiết kế cơ học đơn giản và cấu trúc chắc chắn. Lọc đúng cách ngăn ngừa hư hỏng do mảnh vụn, đảm bảo cảm biến lưu lượng bánh răng hình bầu dục có độ tin cậy lâu dài với chi phí bảo trì thấp.
Hướng dẫn lựa chọn và lắp đặt đồng hồ đo lưu lượng dầu máy biến áp
1. Các thông số quan trọng
- Phạm vi độ nhớt: Đảm bảo khả năng tương thích với dầu máy biến áp (ví dụ: 0,6–200 mPa·s). Lưu lượng kế bánh răng elip có thể đo lưu lượng dầu lên đến 2000cp, nhưng nếu vượt quá 200cp, thì nó thuộc loại lưu lượng kế có độ nhớt cao (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) và cần được tham khảo và mua từ silverinstrruents.com.
- Tùy chọn đầu ra: Lưu lượng kế loại cơ học hoặc Silver Automation Instruments có thể chế tạo lưu lượng kế bánh răng hình bầu dục kỹ thuật số với xung, 4–20mA hoặc RS485 để tích hợp hệ thống.
- Vật liệu: Thép cacbon, gang hoặc thép không gỉ (ví dụ: 304SS) dùng cho dầu không ăn mòn hoặc chất lỏng ăn mòn.
- Kích thước đồng hồ đo lưu lượng dầu máy biến áp: Chúng tôi cung cấp đồng hồ đo lưu lượng dầu máy biến áp với nhiều kích thước từ 2mm đến 8 inch (DN2 đến DN200).
Dưới đây là bảng tham khảo cho phạm vi lưu lượng kế bánh răng hình bầu dục cho dầu máy biến áp
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

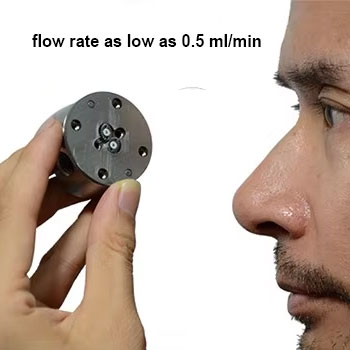

Nếu bạn có phạm vi lưu lượng thấp hơn bảng trên, vui lòng liên hệ với silverinstruments.com, chúng tôi có
lưu lượng kế nhỏ để đo dầu . Lưu lượng tối thiểu mà chúng tôi có thể phát hiện đạt tới 0,5 ml/phút.
2. Mẹo cài đặt
- Lắp theo chiều ngang, màn hình theo chiều dọc để giảm thiểu sai sót.
- Lắp bộ lọc ở thượng nguồn để chặn các mảnh vụn.
- Thêm bộ phận loại bỏ không khí để tránh hiện tượng bọt khí.

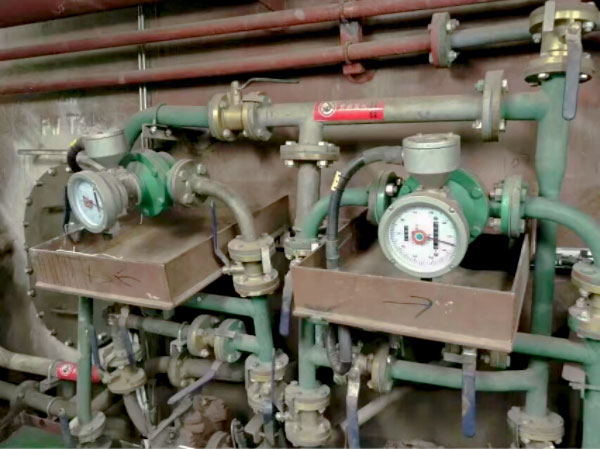

Dưới đây là cách lắp đặt điển hình cho đồng hồ đo lưu lượng dầu máy biến áp
4. Ứng dụng trong ngành công nghiệp
- Theo dõi việc nạp dầu và tuần hoàn: Đảm bảo hệ thống làm mát hoạt động hiệu quả.
- Chuyển giao quyền giám hộ thương mại: Đo lường có độ chính xác cao theo tiêu chuẩn API/OIML.
- Bảo trì dự đoán: Phát hiện rò rỉ hoặc tắc nghẽn thông qua các bất thường về dòng chảy.
5. So sánh với các công nghệ khác
- Không yêu cầu ống thẳng: Lắp đặt linh hoạt ở những không gian chật hẹp.
- Hiệu quả về chi phí: Bảo trì thấp hơn so với đồng hồ điện tử phức tạp.
- Tùy chọn cơ học hoặc kỹ thuật số. Cho dù bạn cần đồng hồ đo lưu lượng dầu biến áp cơ học hay đồng hồ đo lưu lượng dầu kỹ thuật số, silverinstruments.com đều có giải pháp.
- Lưu lượng kế có độ chính xác cao. Bạn có thể đo lưu lượng có độ chính xác cao 0,2~0,5%.

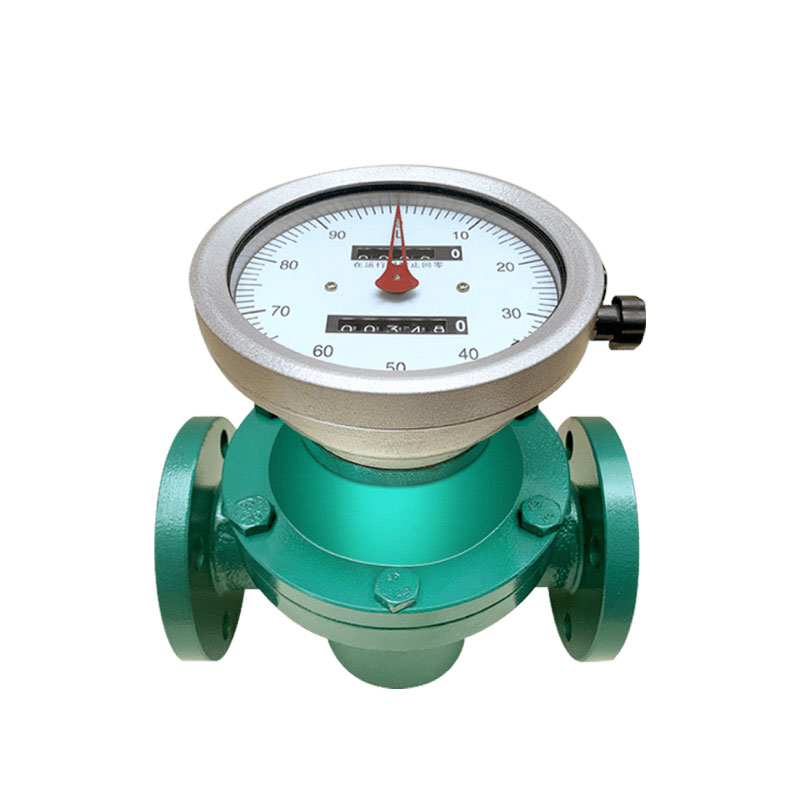

Lưu lượng kế bánh răng hình bầu dục để đo lưu lượng dầu máy biến áp với đầu ra xung
Lưu lượng kế bánh răng hình bầu dục lý tưởng để đo lưu lượng dầu máy biến áp do độ chính xác, khả năng thích ứng và độ bền của chúng. Lựa chọn phù hợp (phù hợp với đặc tính dầu và điều kiện vận hành) và lắp đặt đảm bảo hiệu suất đáng tin cậy. Đối với hệ thống điện, chúng nâng cao hiệu quả vận hành đồng thời giảm tổn thất năng lượng và chi phí. Liên hệ
silverinstruments.com để có được giá thấp và lưu lượng kế dầu phù hợp.
