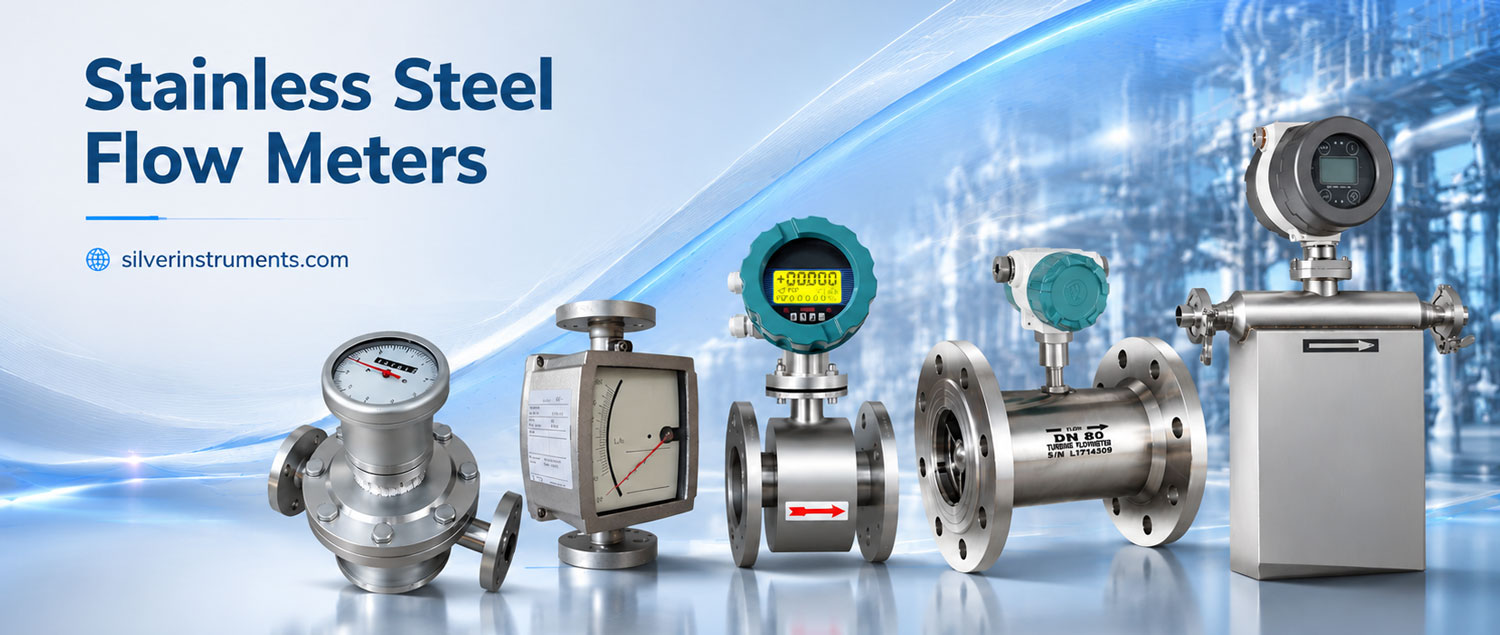

Đồng hồ đo lưu lượng bằng thép không gỉ: Các loại, mẫu mã và cách lựa chọn

Câu trả lời nhanh

Đồng hồ đo lưu lượng bằng thép không gỉ sử dụng các bộ phận tiếp xúc với chất lỏng làm từ thép 304, 316 hoặc 316L để xử lý các chất lỏng ăn mòn, đường ống quy trình vệ sinh hoặc hoạt động ở nhiệt độ cao mà thân bằng gang hoặc nhựa không thể chịu được. Silver Automation Instruments sản xuất sáu loại đồng hồ đo lưu lượng bằng thép không gỉ trên nền tảng này: bánh răng hình bầu dục, điện từ vệ sinh, tuabin vệ sinh, khối lượng Coriolis, xoáy và rotameter ống kim loại. Mỗi loại phù hợp với một loại chất lỏng và một ngành công nghiệp khác nhau, vì vậy sự lựa chọn đúng đắn phụ thuộc vào việc đường ống dẫn nước, dầu, hơi nước, khí đốt hay chất lỏng dùng trong thực phẩm.

Vì sao các nhà sản xuất lựa chọn thép không gỉ cho đồng hồ đo lưu lượng?

Thân máy đo lưu lượng thường hỏng trước khi các linh kiện điện tử bên trong bị hỏng, và trong hầu hết các trường hợp, sự hỏng hóc nằm ở vật liệu chứ không phải ở cảm biến. Vỏ bằng gang bị rỗ và nứt dưới tác động của muối hoặc axit trong vòng một hoặc hai năm. Thân bằng nhựa bị mềm hoặc nứt dưới nhiệt độ hơi nước. Thép không gỉ tránh được cả hai kiểu hỏng hóc này, đó là lý do tại sao nó được chọn làm vật liệu tiếp xúc mặc định trong nhiều loại hóa chất khác nhau. đồ ăn Các công trình dược phẩm, hàng hải và dầu khí.

Silver Automation Instruments cung cấp các loại thép không gỉ 304, 316 và 316L cho toàn bộ dòng sản phẩm đồng hồ đo lưu lượng của mình, được lựa chọn theo ứng dụng chứ không phải áp dụng như một bản nâng cấp toàn diện. Thép 304 phù hợp với các đường ống khí khô và ứng dụng chung. Thép 316 và 316L chứa hàm lượng molypden giúp chống lại hiện tượng ăn mòn do clorua, rất quan trọng đối với nước biển, nước thải sản xuất và hóa chất làm sạch CIP. Các đồng hồ đo lưu lượng này có các kiểu kết nối dạng wafer, mặt bích, kẹp ba chấu hoặc kiểu chèn, với kích thước đường ống xuống đến DN3 hoặc DN6 cho các ứng dụng lưu lượng thấp, với độ chính xác từ 0,2% đến 1,5% tùy thuộc vào công nghệ. Các tùy chọn đầu ra bao gồm Modbus RS485 RTU là giao thức kỹ thuật số tiêu chuẩn của chúng tôi, cùng với 4 đến 20 mA và HART, và Profibus DP có sẵn theo yêu cầu cho các nhà máy được tiêu chuẩn hóa trên bus đó.

Đồng hồ đo lưu lượng bằng thép không gỉ, có hiển thị cơ học hoặc kỹ thuật số.

Một số loại đồng hồ đo lưu lượng bằng thép không gỉ vẫn được xuất xưởng dưới dạng các thiết bị đo cơ khí đơn giản, với mặt số hiển thị trực tiếp được điều khiển bởi rôto hoặc phao mà không cần đến mạch điện tử. Đồng hồ đo lưu lượng kiểu ống kim loại là ví dụ rõ ràng nhất, và nhiều đường ống dẫn khí đốt vẫn sử dụng loại này cho đến ngày nay vì không có bộ phận nào có thể hỏng hóc về điện và không cần hiệu chuẩn với nguồn điện. Nhược điểm là người dùng phải ra ngoài và đọc mặt số, và không có tín hiệu nào được đưa vào hệ thống SCADA hoặc hồ sơ thanh toán.

Các phiên bản kỹ thuật số của cùng công nghệ này bổ sung thêm bộ phát tín hiệu, màn hình hiển thị cục bộ cho lưu lượng tức thời và tổng cộng, và tín hiệu đầu ra mà hệ thống điều khiển của bạn có thể sử dụng. Hầu hết khách hàng của chúng tôi hiện nay đều yêu cầu phiên bản kỹ thuật số, ngay cả đối với đồng hồ đo lưu lượng kiểu rotameter, sau khi họ nhận ra rằng chi phí điện tử chỉ tăng thêm một chút so với giá trị của việc có thể đọc dữ liệu từ xa. Chúng tôi sản xuất cả hai phiên bản theo yêu cầu, vì vậy nếu địa điểm của bạn vẫn sử dụng phiếu ghi nhật ký thủ công, điều đó không loại trừ việc sử dụng đồng hồ đo bằng thép không gỉ, mà chỉ thay đổi phiên bản chúng tôi báo giá.

Các loại đồng hồ đo lưu lượng bằng thép không gỉ mà chúng tôi sản xuất

Vấn đề là ở chỗ này. Không có một loại đồng hồ đo lưu lượng bằng thép không gỉ nào phù hợp với mọi loại chất lỏng. Một đồng hồ được chế tạo để vận chuyển sữa hợp vệ sinh sẽ không hoạt động tốt với bùn mài mòn, và một đồng hồ được thiết kế cho nhựa đường nhớt sẽ không đo chính xác khi sử dụng với khí nén. Sáu loại đồng hồ đo lưu lượng bằng thép không gỉ dưới đây bao gồm các loại chất lỏng mà chúng tôi thường gặp nhất từ ​​khách hàng trong các lĩnh vực nước, hóa chất, thực phẩm và năng lượng.

1. Đồng hồ đo lưu lượng bánh răng hình bầu dục bằng thép không gỉ

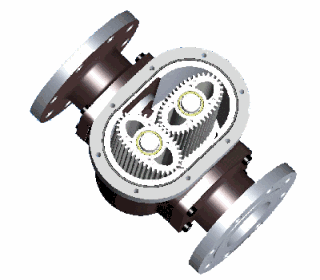

Đồng hồ đo kiểu bánh răng hình bầu dục sử dụng hai bánh răng ăn khớp với nhau để giữ lại một lượng chất lỏng cố định mỗi vòng quay, do đó chúng đo chính xác ngay cả đối với chất lỏng quá đặc hoặc quá khó dẫn điện đối với các công nghệ khác. Chúng tôi chế tạo... đồng hồ đo lưu lượng bánh răng hình bầu dục bằng thép không gỉ Vỏ và bộ bánh răng được làm bằng thép không gỉ 304 hoặc 316 theo tiêu chuẩn, và cung cấp phiên bản có lớp vỏ bọc cho các sản phẩm nóng, nhớt như nhựa đường hoặc dầu nhiên liệu nặng cần môi chất gia nhiệt tuần hoàn xung quanh thân đồng hồ để duy trì dòng chảy.

Đây là công nghệ chúng tôi khuyến nghị sử dụng cho dầu diesel, dầu bôi trơn, dầu ăn và hỗn hợp hóa chất có độ nhớt cao. Tuy nhiên, nó không phải là lựa chọn phù hợp cho các đường ống dẫn nước có đường kính lớn và độ nhớt thấp, vì sự sụt giảm áp suất và các bộ phận chuyển động sẽ tốn chi phí bảo trì cao hơn so với đồng hồ đo điện từ.

2. Đồng hồ đo lưu lượng điện từ vệ sinh (dòng SHD-SE13)

SHD-SE13 là đồng hồ đo lưu lượng từ tính hợp vệ sinh của chúng tôi, được chế tạo bằng thân thép không gỉ 304 hoặc 316 và khớp nối vệ sinh kiểu tri-clamp hoặc DIN 11851, cho phép lắp đặt trực tiếp vào đường ống làm sạch CIP mà không cần gioăng giúp giữ lại cặn sản phẩm. Chúng tôi cung cấp mẫu này cho nước máy. nước uống , tương cà chua, trứng lỏng, mật đường, nước ép, giấm và các chất lỏng thực phẩm dẫn điện tương tự mà thân máy đo từ tính công nghiệp tiêu chuẩn không đáp ứng được tiêu chuẩn vệ sinh của nhà máy.

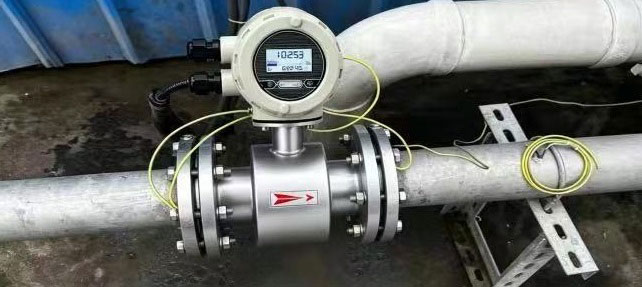

Đồng hồ đo lưu lượng từ tính bằng thép không gỉ dùng cho thiết bị đo lưu lượng nước di động.

Cũng như bất kỳ đồng hồ đo lưu lượng từ tính nào, chất lỏng phải có khả năng dẫn điện. Dầu và mỡ ăn được sẽ không cho kết quả đo trên công nghệ này, bất kể chất lỏng tiếp xúc có đạt tiêu chuẩn an toàn thực phẩm đến mức nào. Đối với các chất lỏng vệ sinh gốc dầu, chúng tôi khuyến nghị khách hàng sử dụng đồng hồ đo lưu lượng tuabin vệ sinh bên dưới.

3. Đồng hồ đo lưu lượng tuabin vệ sinh, làm bằng vật liệu thép không gỉ.

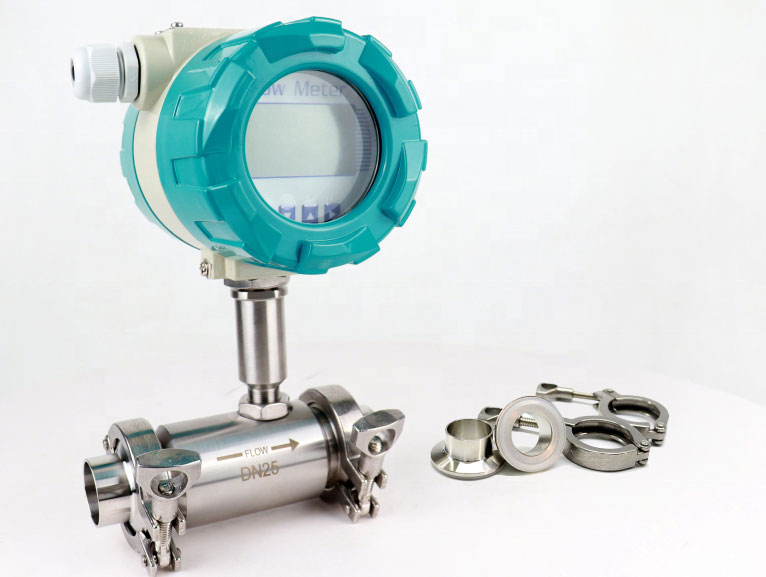

Đồng hồ đo lưu lượng tuabin bằng thép không gỉ dùng để đo dầu ăn.

Đồng hồ đo kiểu tuabin sử dụng rôto quay để đo vận tốc, và với vỏ bằng thép không gỉ 304 hoặc 316 được đánh bóng cùng đầu kẹp ba chấu, đây trở thành loại đồng hồ được chúng tôi ưu tiên sử dụng cho sữa, dầu cọ, dầu ăn, v.v. dầu thực vật và các dây chuyền sản xuất dầu cá trong các nhà máy sữa, đồ uống và dược phẩm. Độ chính xác đạt khoảng 0,5%, và bề mặt bên trong nhẵn mịn giúp tránh các kẽ hở nơi vi khuẩn hoặc cặn sản phẩm có thể tích tụ giữa các chu kỳ làm sạch.

Đồng hồ đo tuabin bằng thép không gỉ Cần chất lỏng tương đối sạch, có độ nhớt thấp để rôto quay đúng cách. Nếu sản phẩm chứa bột giấy, chất xơ hoặc có độ nhớt cao như một số loại nước ép trái cây cô đặc, chúng ta sẽ xem xét sử dụng máy ly tâm Coriolis, vì rôto bị bẩn sẽ lệch khỏi chuẩn nhanh hơn mức mà hầu hết các nhà máy thực phẩm muốn xử lý.

4. Đồng hồ đo lưu lượng khối Coriolis (Dòng SH-CMF)

Khi khách hàng cần đo lưu lượng khối lượng thực tế thay vì chỉ số thể tích, hoặc khi mật độ sản phẩm thay đổi theo nhiệt độ khiến các công nghệ khác không thể đo chính xác, chúng tôi sẽ chỉ định sử dụng đồng hồ đo lưu lượng khối lượng Coriolis. Ống đo của đồng hồ đo lưu lượng khối lượng Coriolis dòng SH-CMF có kích thước 316L, và đồng hồ hiển thị trực tiếp kết quả đo bằng kg/h hoặc t/h, với độ chính xác từ 0,1 đến 0,2 phần trăm tùy thuộc vào từng model. Đây là loại đồng hồ đo lưu lượng khối lượng mà chúng tôi khuyên dùng cho việc chuyển giao hàng hóa, định lượng hóa chất và bất kỳ quy trình pha chế nào mà khối lượng thực tế được thêm vào là yếu tố được tính phí hoặc kiểm soát.

Hiệu ứng Coriolis xử lý chất lỏng đông lạnh và chất lỏng hai pha tốt hơn hầu hết các hiệu ứng khác, đó là lý do tại sao nó xuất hiện trên CO2 lỏng, mật ong, siro, sô cô la, v.v. mật mía Nó gây ra hiện tượng giảm áp suất, vì vậy đối với các hệ thống áp suất thấp, chúng tôi kiểm tra chênh lệch áp suất khả dụng trước khi xác nhận kích thước ống. Chọn kích thước ống nhỏ hơn so với ngân sách áp suất cho phép là lỗi phổ biến nhất mà chúng tôi thấy ở những khách hàng tự chỉ định kích thước trước khi liên hệ với chúng tôi.

5. Đồng hồ đo lưu lượng xoáy (dòng STLU)

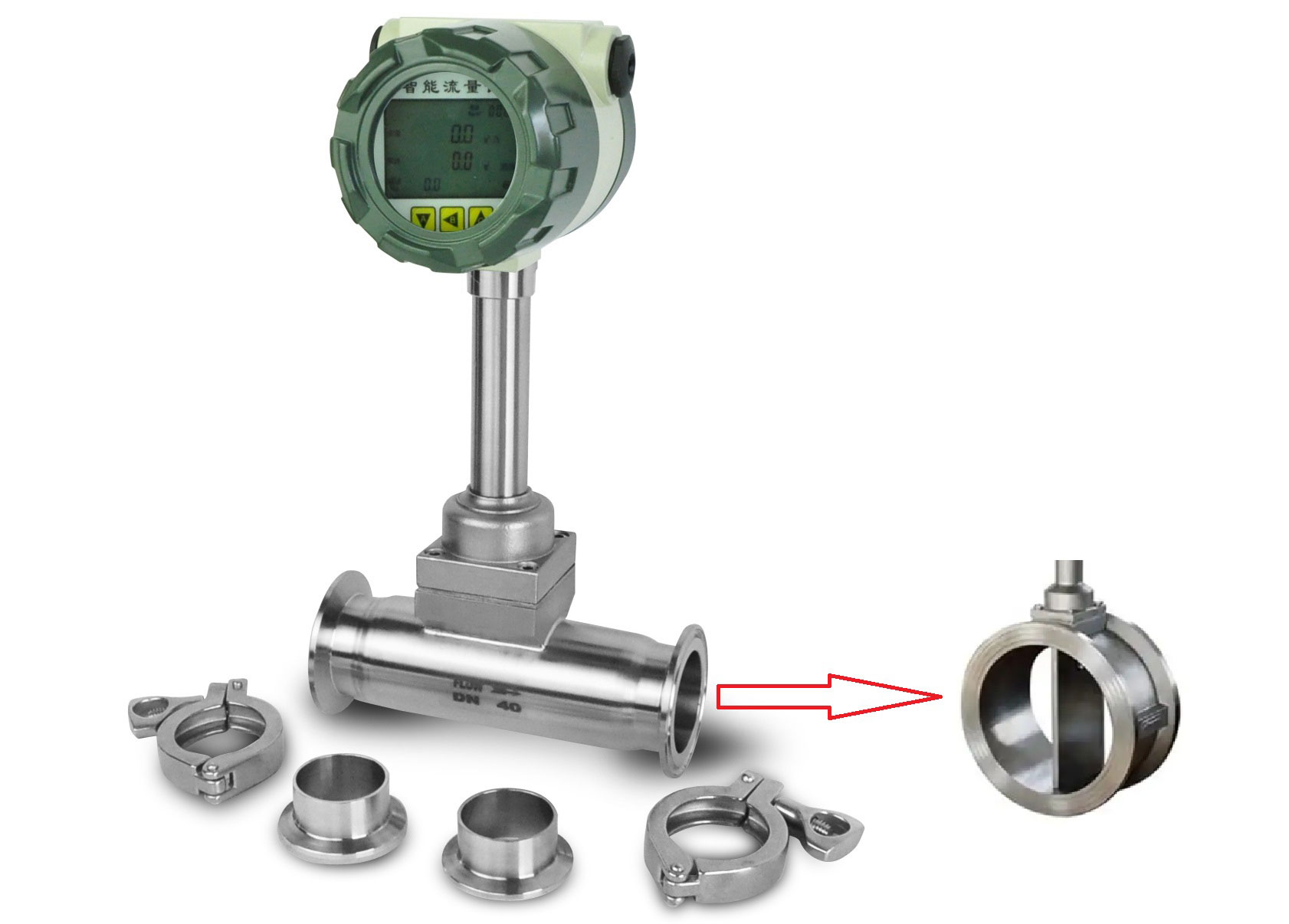

Đồng hồ đo lưu lượng xoáy bằng thép không gỉ

Đồng hồ đo lưu lượng kiểu xoáy không có bộ phận chuyển động, điều này làm cho thân và thanh chắn bằng thép không gỉ 316 rất phù hợp với các hệ thống hơi nước, khí sạch và khí nén, nơi độ tin cậy quan trọng hơn độ chính xác đến từng chữ số thập phân. Biến thể STLU-VFN bổ sung thêm chức năng bù nhiệt độ cho hơi nước bão hòa và hơi nước quá nhiệt, do đó lưu lượng khối lượng đầu ra vẫn chính xác khi áp suất thay đổi trong suốt ca sản xuất.

Công nghệ xoáy cần đoạn ống thẳng dài từ 15 đến 20 đường kính để đo chính xác, và độ chính xác giảm ở số Reynolds thấp. Trên một đường ống nhỏ chạy gần lưu lượng tối thiểu, điều này có thể không phù hợp. Chúng tôi tính toán kích thước dựa trên phạm vi lưu lượng thực tế trước khi xác nhận mô hình, chứ không chỉ dựa trên đường kính ống danh nghĩa.

6. Lưu lượng kế ống kim loại (màu bạc HH50)

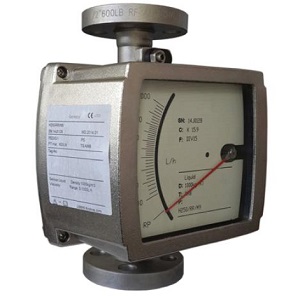

HH50 là sản phẩm của chúng tôi. đồng hồ đo lưu lượng diện tích thay đổi Được chế tạo với ống đong và phao bằng thép không gỉ 316, thích hợp cho các ứng dụng cần một thiết bị đo đơn giản, bền chắc và chi phí thấp. Thiết bị hoạt động như một thiết bị đo cơ học tại chỗ với thang đo trực tiếp, hoặc như một phiên bản kỹ thuật số với xung hoặc đầu ra 4 đến 20 mA để giám sát từ xa. Các đường dẫn khí nitơ, oxy, khí nén và khí hoặc chất lỏng thông dụng thường phù hợp với thiết bị này.

Độ chính xác của lưu lượng kế ống kim loại dao động khoảng 1,5 đến 2,5 phần trăm, rộng hơn đáng kể so với loại Coriolis hoặc bánh răng hình bầu dục, vì vậy chúng tôi không khuyến nghị sử dụng loại này nếu mục tiêu là đảm bảo độ chính xác cao trong việc chuyển giao hàng hóa hoặc định lượng. Tuy nhiên, đối với một thiết bị đo lưu lượng đơn giản trên đường ống dẫn, loại bằng thép không gỉ thường là lựa chọn tiết kiệm chi phí nhất.

Phù hợp điểm số với đơn đăng ký

Thép không gỉ 304 phù hợp cho đường ống dẫn khí khô và các đường ống tiện ích trong nhà, nơi mà ngân sách quan trọng hơn khả năng chống ăn mòn lâu dài. Chúng ta vẫn thấy nó được chỉ định cho các nhánh khí nén không tiếp xúc với clorua hoặc axit.

Thép không gỉ 316 và 316L là vật liệu tiếp xúc với chất lỏng trong các dòng đồng hồ đo lưu lượng nêu trên, và đối với hầu hết các dự án công nghiệp và vệ sinh, đây là lựa chọn mặc định phù hợp. Hàm lượng molypden trong các loại thép này có khả năng chống ăn mòn do clorua tốt hơn nhiều so với thép 304, đó là lý do tại sao chúng chịu được nước biển, nước thải công nghiệp, nước muối và hóa chất tẩy rửa CIP trong nhiều năm sử dụng chứ không phải chỉ vài tháng.

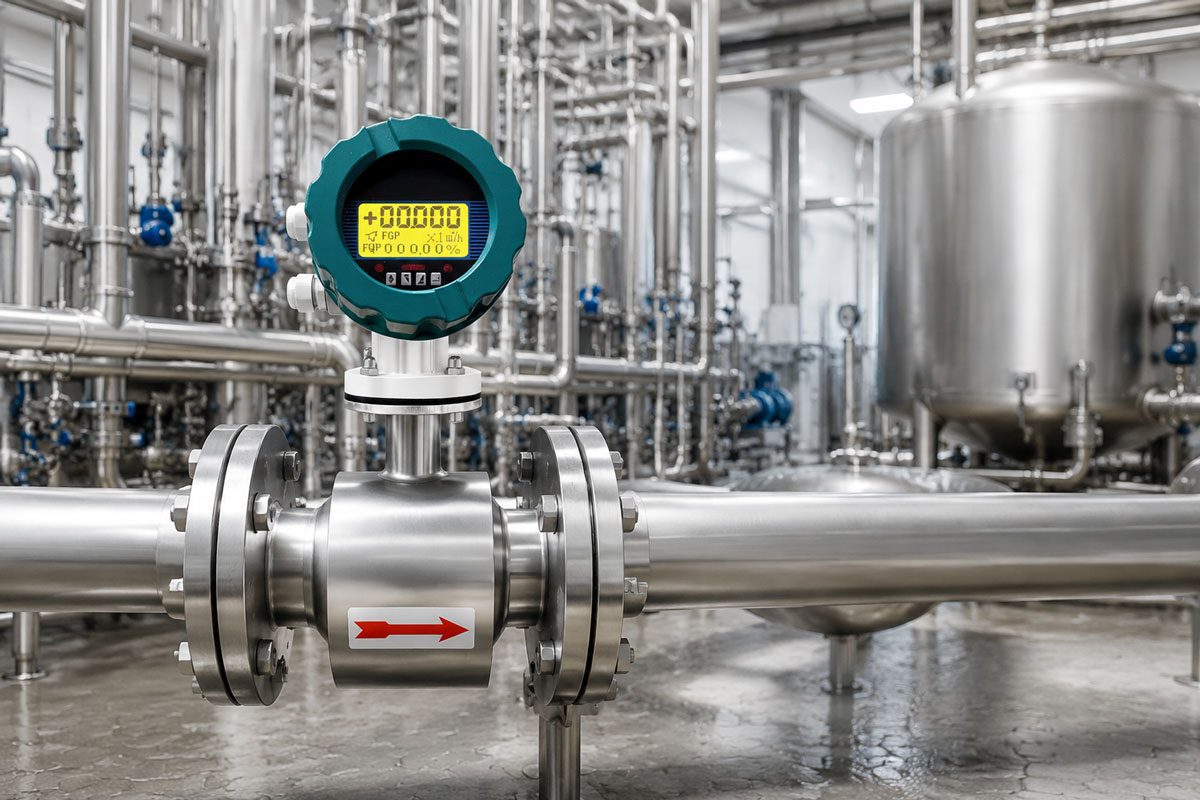

Các đồng hồ đo này được sử dụng ở đâu?

Các đường ống dẫn dầu công nghiệp, dầu diesel và hóa chất nhớt là những nơi có nhu cầu cao nhất đối với đồng hồ đo lưu lượng bánh răng hình bầu dục, đặc biệt là từ các nhà máy lọc dầu cọ ở Đông Nam Á và các nhà máy pha chế chất bôi trơn trên khắp Trung Đông. Các công ty cấp nước và xử lý nước thải ở Úc và New Zealand dựa vào các đường ống điện từ và Coriolis cho cả việc tính phí nước sạch và định lượng bùn, vì hiếm khi có một công nghệ nào đáp ứng tốt cả hai loại chất lỏng này.

Các nhà máy thực phẩm và dược phẩm trên khắp Đông Nam Á và Nam Phi là khách hàng chính của tuabin vệ sinh và đồng hồ đo từ SHD-SE13. sữa nước ép, dầu ăn và giấm Các đường ống cần kết nối kẹp ba chấu và lỗ khoan được đánh bóng để tuân thủ quy định CIP. Người sử dụng hơi nước và khí nén, từ các nhà máy dệt đến bệnh viện, là thị trường ổn định nhất cho đồng hồ đo lưu lượng xoáy STLU-VFN và lưu lượng kế quay HH50, nơi độ tin cậy và chi phí bảo trì thấp quan trọng hơn độ chính xác dưới phần trăm.

Các đường ống phân phối khí tự nhiên, nitơ và oxy hoàn thiện bức tranh tổng thể, thường sử dụng đồng hồ đo lưu lượng kiểu ống kim loại để hiển thị đơn giản tại chỗ hoặc đồng hồ đo Coriolis khi khí được bán hoặc định lượng theo khối lượng thay vì thể tích.

Khách hàng ở Trung Đông cần xem xét thêm một yếu tố mà các khu vực khác hiếm khi quan tâm đến với cường độ tương tự, đó là nhiệt độ môi trường xung quanh. Một thân đồng hồ đo bằng thép không gỉ đặt ngoài trời dưới ánh nắng trực tiếp ở vùng Vịnh có thể có nhiệt độ bề mặt cao hơn nhiều so với nhiệt độ chất lỏng bên trong, vì vậy chúng tôi kiểm tra phạm vi nhiệt độ môi trường định mức của bộ truyền tín hiệu riêng biệt với phạm vi nhiệt độ quy trình trước khi xác nhận mẫu sản phẩm cho các dự án đó.

Lưu ý khi cài đặt có thể ảnh hưởng đến độ chính xác

Chất lượng vật liệu chỉ giải quyết được một nửa vấn đề. Việc lắp đặt mới hoàn thành phần còn lại, và chúng ta thấy những lỗi tương tự xảy ra ở cả sáu loại sản phẩm này. Cả đồng hồ đo kiểu xoáy và kiểu tuabin đều cần đường ống thẳng ở phía thượng nguồn, thường có đường kính từ 15 đến 20 inch, và việc bỏ qua đoạn ống này vì cụm khung đã được hàn sẵn là nguyên nhân phổ biến nhất khiến khách hàng gọi lại phàn nàn rằng kết quả đo không chính xác.

Thông tin chi tiết hơn về việc lắp đặt đồng hồ đo lưu lượng bằng thép không gỉ:

Các loại đồng hồ đo lưu lượng kiểu bánh răng oval và rotameter cần được lắp đặt đúng chiều, vì trọng lực và vị trí phao là một phần nguyên lý hoạt động của chúng, và một rotameter được lắp đặt nằm ngang sẽ không hoạt động chính xác cho dù cấu tạo bằng thép không gỉ có tốt đến đâu. Ống Coriolis ít bị ảnh hưởng bởi hướng lắp đặt hơn nhưng lại nhạy cảm với rung động từ các máy bơm gần đó, vì vậy chúng tôi sẽ hỏi về vị trí lắp đặt trước khi hoàn thiện thông số kỹ thuật cho các hệ thống có độ rung cao.

Ví dụ điển hình

Một nhà máy chế biến sữa tại Việt Nam đã liên hệ với chúng tôi vào năm ngoái sau khi một đồng hồ đo lưu lượng có thân bằng nhựa trên thiết bị của họ bị lỗi. sữa Đường ống nhận nước bắt đầu bị lệch chuẩn chỉ sau vài tháng, rất có thể là do các chu trình CIP lặp đi lặp lại ở nhiệt độ cao. Chúng tôi đã thay thế nó bằng một đồng hồ đo lưu lượng tuabin vệ sinh loại 316L, DN50, kết nối ba chấu, được đánh giá phù hợp với chu trình CIP 95 độ C của nhà máy mà không bị biến dạng.

Khách hàng đã ghép nối nó với một đồng hồ đo từ tính vệ sinh SHD-SE13 trên đường ống nước xử lý cấp cho cùng một hệ thống CIP, vì đường ống đó sử dụng nước máy dẫn điện chứ không phải sữa. Việc sử dụng hai công nghệ khác nhau trên hai loại chất lỏng khác nhau trong cùng một hệ thống là điều phổ biến trong các nhà máy thực phẩm, và thường thì đó là lựa chọn đúng đắn hơn là cố gắng ép buộc một loại đồng hồ đo duy nhất đáp ứng cả hai nhu cầu.

Nhận thư giới thiệu cho đơn xin việc của bạn

Hãy gửi cho chúng tôi những thông tin sau và chúng tôi sẽ tìm loại và cấp độ đồng hồ đo lưu lượng bằng thép không gỉ phù hợp với đường ống của bạn, thông thường trong vòng một ngày làm việc.

• Loại chất lỏng, và liệu nó có dẫn điện, nhớt hay là sản phẩm thực phẩm hợp vệ sinh hay không.
• Áp suất hoạt động (bar) và nhiệt độ (°C)
• Kích thước ống (DN) hoặc kiểu kết nối: dạng wafer, mặt bích, kẹp ba chấu hoặc kiểu chèn
• Phạm vi lưu lượng cần bao phủ, từ tối thiểu đến tối đa
• Yêu cầu đầu ra: Modbus RS485 RTU, 4-20 mA, HART hoặc Profibus DP

Gửi thông tin chi tiết này qua email đến sales@silverinstruments.com Chúng tôi sẽ xác nhận lại mẫu mã, chất liệu và thời gian giao hàng dựa trên ứng dụng thực tế của bạn chứ không phải là báo giá chung chung.
