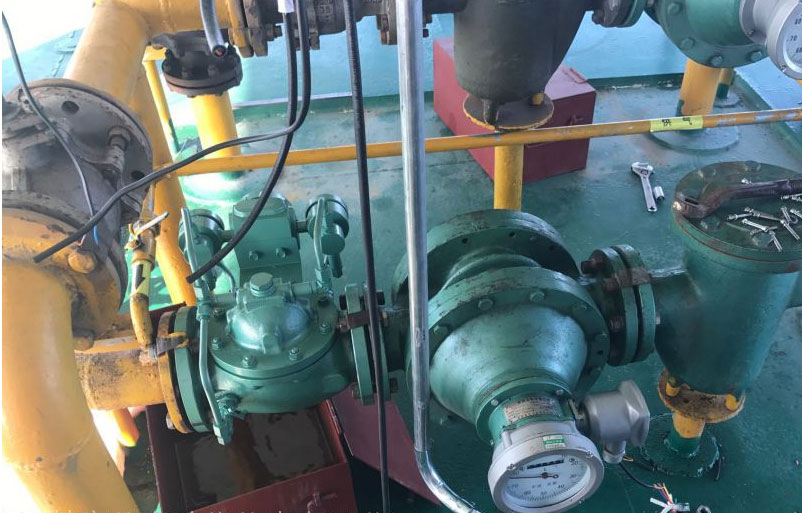

Lưu lượng kế bánh răng hình bầu dục là một trong những cách đáng tin cậy nhất để đo lưu lượng dầu diesel, bởi vì chúng là loại lưu lượng kế dịch chuyển tích cực, đo thể tích trực tiếp, không bị ảnh hưởng bởi hình dạng dòng chảy hoặc những thay đổi nhỏ về độ nhớt trong nhiên liệu. Hướng dẫn này trình bày cách thức hoạt động của lưu lượng kế bánh răng hình bầu dục đối với dầu diesel, cách lựa chọn kích thước và độ chính xác phù hợp với ứng dụng của bạn, và một trường hợp chuyển giao hàng hóa DN40 thực tế để minh họa quy trình lựa chọn từ đầu đến cuối.
Câu trả lời nhanhĐối với dầu diesel, đồng hồ đo lưu lượng kiểu bánh răng oval cho độ chính xác tiêu chuẩn là ±0,5%, hoặc ±0,2% theo yêu cầu, và không cần đường ống thẳng trước hoặc sau khi lắp đặt. Độ nhớt của dầu diesel nằm trong khoảng 2 đến 4 cSt ở 40°C (104°F), hoàn toàn nằm trong phạm vi hoạt động của đồng hồ đo bánh răng hình bầu dục, có khả năng xử lý chất lỏng từ khoảng 0,8 đến 2000 mPa.s (cP). Kích thước từ DN2 đến DN200 (8 inch), làm bằng gang, thép đúc hoặc thép không gỉ, với bộ đếm cơ học hoặc phiên bản kỹ thuật số với đầu ra 4-20 mA, xung, RS485 Modbus hoặc HART. |
Đồng hồ đo lưu lượng bánh răng hình bầu dục là một loại... Lưu lượng kế dịch chuyển tích cực Và nó có thể đo được nhiều loại dầu khác nhau, chẳng hạn như dầu diesel, dầu thực vật, dầu ăn, dầu cọ, xăng và dầu nặng. Đồng hồ đo lưu lượng dạng bánh răng hình bầu dục Chúng được sử dụng rộng rãi trong các nhà máy, trạm chuyển giao hàng hóa và ngành hàng hải. Thiết kế truyền thống đi kèm với bộ đếm cơ khí và, theo yêu cầu, bộ đếm tổng trở về 0. Các phiên bản kỹ thuật số cũng có sẵn, với đầu ra tương tự 4-20 mA, đầu ra xung, giao tiếp RS485 Modbus RTU và thậm chí cả giao thức HART.
Đối với dầu diesel nói riêng, đồng hồ đo kiểu bánh răng oval là lựa chọn phù hợp. Độ nhớt của dầu diesel thường nằm trong khoảng 2 đến 4 cSt ở 40°C (104°F) và thay đổi theo nhiệt độ môi trường, và đồng hồ này duy trì độ chính xác tốt trong phạm vi đó. Nó hoạt động tốt với dầu diesel có chứa các hạt nhỏ và vận hành đáng tin cậy trong khoảng nhiệt độ từ -20°C đến +80°C (-4°F đến 176°F). Với độ chính xác ±0,5% theo tiêu chuẩn, nó đáp ứng các yêu cầu chuyển giao quyền sở hữu đối với việc nạp nhiên liệu vào xe tải, phân phối nhiên liệu, đo lường nhiên liệu hàng hải và giám sát tiêu thụ tại nhà máy.
a. Đồng hồ đo lưu lượng hình bầu dục cho độ chính xác cao. Sai số cơ bản thường là 0,5% giá trị đo, và có thể đạt 0,2% hoặc tốt hơn theo yêu cầu đặc biệt. Điều này làm cho nó rất phù hợp với những nơi yêu cầu đo lường chính xác cao.
b. Không có yêu cầu nghiêm ngặt nào về độ nhớt của dầu diesel. Ngay cả các hỗn hợp diesel có độ nhớt cao hơn vẫn có thể được đo chính xác.

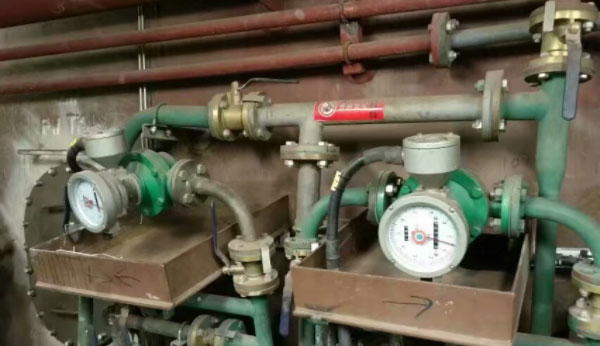

Không cần ống thẳng trước và sau đồng hồ đo lưu lượng bánh răng hình bầu dục
c. Sự rung động và nhiễu loạn đường ống tại vị trí lắp đặt không ảnh hưởng đến lưu lượng kế này, và lưu lượng kế bánh răng hình bầu dục không cần đoạn ống thẳng trước hoặc sau khi lắp đặt.
d. Với khả năng đọc trực tiếp tại chỗ thông qua máy ghi cơ học, không cần nguồn điện bên ngoài. Bạn có thể đọc tổng tích lũy trực tiếp, với màn hình hiển thị rõ ràng và thao tác đơn giản.
e. Các nhà sản xuất lưu lượng kế bánh răng hình bầu dục của Trung Quốc hiện nay cung cấp các loại lưu lượng kế với nhiều chức năng tiên tiến hơn, bao gồm màn hình hiển thị kỹ thuật số, đầu ra 4-20 mA, đầu ra xung, RS485 và thậm chí cả giao thức HART.

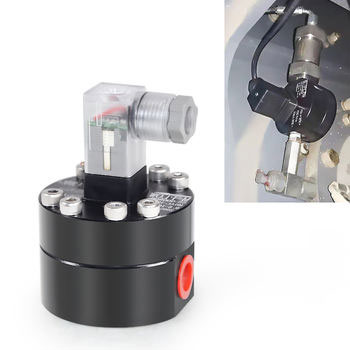

Đồng hồ đo lưu lượng dạng bánh răng hình bầu dục nhỏ dùng cho dầu diesel lưu lượng thấp
Trước khi yêu cầu báo giá, bạn nên xác nhận bốn điều sau: lưu lượng và phạm vi lưu lượng thông thường, kích thước đường ống, áp suất và nhiệt độ hoạt động, và liệu bạn cần đồng hồ đo lưu lượng cơ khí hay điện tử. Đồng hồ đo lưu lượng bánh răng hình bầu dục dùng cho dầu diesel có sẵn từ DN2 đến DN200 (8 inch), vì vậy cả các đường ống định lượng nhỏ và các đường ống chuyển tải lớn đều được hỗ trợ bởi cùng một công nghệ.
| Tham số | Giá trị |
| Sự chính xác | Sai số ±0,5% so với tiêu chuẩn đọc, ±0,2% so với giá trị đọc theo yêu cầu. |
| Phạm vi độ nhớt | Áp suất khoảng 0,8 đến 2000 mPa.s (cP), bản thân dầu diesel có độ nhớt từ 2 đến 4 cSt ở 40°C / 104°F. |
| Phạm vi kích thước | DN2 đến DN200 (8 inch) |
| Nhiệt độ hoạt động | -20°C đến +80°C (-4°F đến 176°F), phạm vi nhiệt độ mở rộng cũng có sẵn. |
| Chất liệu thân | Gang đúc, thép đúc hoặc thép không gỉ 304 / 316 |
| Tùy chọn đầu ra | Bộ ghi cơ học, hoặc kỹ thuật số với dòng điện 4-20 mA, xung, RS485 Modbus RTU, hoặc HART. |
| Yêu cầu ống thẳng | Không cần gì ở thượng nguồn hay hạ nguồn. |
Việc lựa chọn vật liệu phụ thuộc vào loại dầu diesel và điều kiện môi trường lắp đặt. Gang là lựa chọn tiêu chuẩn, tiết kiệm chi phí cho dầu diesel sạch, không bị ăn mòn. Thép đúc là lựa chọn tốt hơn cho các đường ống chịu áp suất cao hơn. Thép không gỉ 304 hoặc 316 đáng giá hơn so với các vật liệu khác khi đồng hồ đo được đặt ngoài trời trong môi trường ven biển hoặc biển có tính ăn mòn, hoặc khi dầu diesel được pha trộn với biodiesel, loại nhiên liệu có thể gây hại hơn một chút cho các bộ phận tiếp xúc với chất lỏng theo thời gian.
Một điểm cần lưu ý: đồng hồ đo kiểu bánh răng hình bầu dục chỉ phù hợp với dầu diesel sạch. Nếu nhiên liệu có chứa các hạt rắn hoặc bụi bẩn, hãy lắp đặt bộ lọc ở phía trước, vì các hạt bị giữ lại có thể làm kẹt hoặc mài mòn bánh răng theo thời gian. Đối với các đồng hồ đo có đường kính lớn hơn, thân bằng gang hoặc thép đúc cũng trở nên nặng hơn, điều này cần được tính đến trong chi phí vận chuyển và thiết kế lắp đặt cho các hệ thống lắp đặt trên tàu hoặc trên khung đỡ.
Dưới đây là một trường hợp thực tế trong đó... Đồng hồ đo lưu lượng hình bánh răng oval dùng để đo dầu diesel Mẫu sản phẩm này được chọn cho một khách hàng, thể hiện đầy đủ các thông số kỹ thuật và quy trình lựa chọn.
Yêu cầu ban đầu của khách hàng, kèm theo đơn vị đo hệ mét và hệ Anh để tham khảo:
| Tham số | Giá trị |
| Phương tiện đo lường | Dầu diesel |
| Phạm vi lưu lượng | 0,6 đến 5 m³/giờ (2,6 đến 22,0 GPM) |
| Áp suất danh nghĩa | 221 psi (khoảng 15,2 bar) |
| Kích thước kết nối quy trình | 40 mm (DN40, 1,5 inch NPS) |
| Vật liệu xây nhà | Gang đúc |
| Vật liệu vỏ thân chính | Gang đúc |
| Vật liệu rôto và buồng | Gang đúc |
| Nhiệt độ xử lý | -20 đến +80°C (-4 đến 176°F) |
| Phạm vi độ nhớt | 0,8 đến 400 mPa.s (cP) |
| Mặt bích kết nối quy trình | ASME 150 lb |
| Đầu ra tín hiệu | Không có, chỉ có loại cơ khí, không có nguồn điện tại chỗ. |
| Sự chính xác | ±0,5% của kết quả đo |
| Đăng ký | Bộ ghi cơ học cục bộ, yêu cầu trở về 0. |
| Phạm vi nhiệt độ hoạt động | -40 đến +70°C (-40 đến +158°F) |
| Đơn vị trưng bày | Lít |
| Chỉ báo | Kim chỉ cơ học, bộ đếm tổng 6 chữ số, chức năng trở về vị trí 0. |
Khách hàng cũng yêu cầu trọng lượng vận chuyển tổng thể, vì các đồng hồ đo bánh răng hình bầu dục ở kích thước này khá nặng, ảnh hưởng đến chi phí vận chuyển.
Sau khi kiểm tra tất cả các thông số kỹ thuật, chúng tôi đã xác nhận LC-40 của mình. Đồng hồ đo lưu lượng bánh răng hình bầu dục Có thể đáp ứng được yêu cầu. Phân tích lựa chọn mô hình:
| Tham số | Giá trị |
| Mã mô hình | LC-NA40.2/A6 |
| LC | Đồng hồ đo lưu lượng bánh răng hình bầu dục dòng LC màu bạc |
| N | Loại có độ nhớt cao, dùng cho độ nhớt trên 200 mPa.s |
| 40 | Kích thước đồng hồ đo lưu lượng: 40 mm (DN40) |
| .2/ | Áp suất hoạt động định mức: 1,6 MPa (232 psi) |
| A6 | Màn hình cơ học, bộ đếm tổng 6 chữ số, thanh ghi trở về 0 |
| Trọng lượng tịnh sau khi đóng gói | 28 kg mỗi đơn vị (khoảng 61,7 lb) |
| Thời gian giao hàng | Từ 7 đến 10 ngày làm việc sau khi nhận được thanh toán. |
Tham khảo đầy đủ danh mục: Lưu lượng kế bánh răng hình bầu dục .
Vì đồng hồ đo lưu lượng bánh răng hình bầu dục có trọng lượng lớn hơn nên một số khách hàng lựa chọn... đồng hồ đo lưu lượng tuabin chất lỏng như một lựa chọn thay thế nhẹ hơn cho đo lường dầu diesel Nhược điểm là đồng hồ đo kiểu tuabin chỉ hoạt động tốt với dầu có độ nhớt thấp và sạch, trong khi đồng hồ đo kiểu bánh răng hình bầu dục vẫn hoạt động chính xác đến khoảng 2000 mPa.s (cP).
Đối với các ứng dụng đòi hỏi khắt khe hơn, chẳng hạn như nhựa đường hoặc dầu nhiên liệu nặng có độ nhớt cao hơn nhiều so với dầu diesel, đồng hồ đo lưu lượng khối Coriolis thường là lựa chọn tốt hơn, vì nó đo trực tiếp khối lượng và hoàn toàn không bị ảnh hưởng bởi sự thay đổi độ nhớt.
Công ty Silver Automation Instruments là nhà cung cấp chuyên nghiệp các loại đồng hồ đo lưu lượng bánh răng hình bầu dục. Chúng tôi sản xuất các loại đồng hồ đo lưu lượng bánh răng hình bầu dục với kích thước lên đến DN200 (8 inch) bằng gang, thép đúc, thép không gỉ 304 và thép không gỉ 316, phù hợp với các ứng dụng như dầu diesel, dầu nhiên liệu và các chất lỏng khác.
Vui lòng cung cấp thông tin về lưu lượng dầu diesel (m³/giờ hoặc GPM), kích thước ống (DN hoặc inch), áp suất và nhiệt độ hoạt động, và cho biết bạn cần bộ đếm cơ khí hay đầu ra điện tử (4-20 mA, xung, RS485 Modbus hoặc HART). sales@silverinstruments.com Chúng tôi sẽ xác nhận lại mẫu LC series, chất liệu, thời gian giao hàng và trọng lượng vận chuyển phù hợp cho dự án của bạn.
