Lưu lượng kế bánh răng hình bầu dục

Lưu lượng kế bánh răng hình bầu dục

  • Mechancial Type oval gear flow meter (option with transmitter)
  • Cast iron material (option with other material)
  • Non-return to zero function (Option with return to zero function)
  • For fluids with max viscosity 200 mPa.s ( option with higher viscosity)
  • Accuracy: 0.5%
  • Pressure rating: 16 bar (option with higher)
  • Flange connection( DIN ,PN16)
  • EX-Works Price without shipping cost

Not find what you need or not sure what you choose?
Email us: sales@silverinstruments.com



Flow meter size

Tổng quan

Lưu lượng kế bánh răng hình bầu dục là một loại lưu lượng kế dịch chuyển dương, được sử dụng để đo lưu lượng liên tục hoặc gián đoạn chính xác của chất lỏng trong đường ống. Nó đặc biệt phù hợp với xăng, dầu nhiên liệu, dầu nặng, polyvinyl alcohol, dầu diesel, nhựa đường, nhựa thông và các chất lỏng có độ nhớt cao khác. Lưu lượng kế bánh răng hình bầu dục là một loại lưu lượng kế cơ học, hoặc có thể được trang bị màn hình điện tử hoặc bộ truyền tín hiệu kỹ thuật số. Nó có nhiều lựa chọn vật liệu khác nhau: gang, thép đúc, thép không gỉ 304 hoặc thép không gỉ 316 cho các ứng dụng khác nhau.

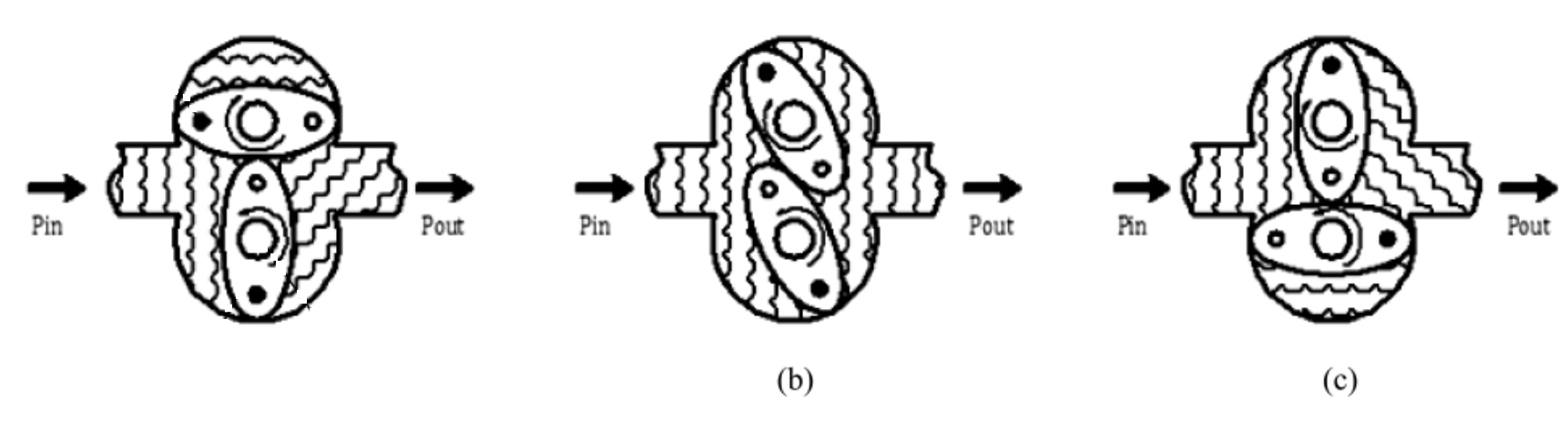

how oval gear flow meter works
Nguyên lý hoạt động của lưu lượng kế bánh răng hình bầu dục

Đặc trưng

  • Cảm biến lưu lượng bánh răng hình bầu dục có thể đo chất lỏng có độ chính xác cao
  • Cấu trúc đơn giản, lắp đặt và bảo trì thuận tiện
  • Độ chính xác đo lường cao và phạm vi đo rộng;
  • Những thay đổi về mật độ và độ nhớt của chất lỏng ít ảnh hưởng đến độ chính xác của đồng hồ đo hình bầu dục;
  • Không cần ống thẳng trước và sau lưu lượng kế
  • Lưu lượng kế bánh răng hình bầu dục giá rẻ với hiệu suất đáng tin cậy
  • Lưu lượng kế cơ học hoặc lưu lượng kế bánh răng hình bầu dục kỹ thuật số

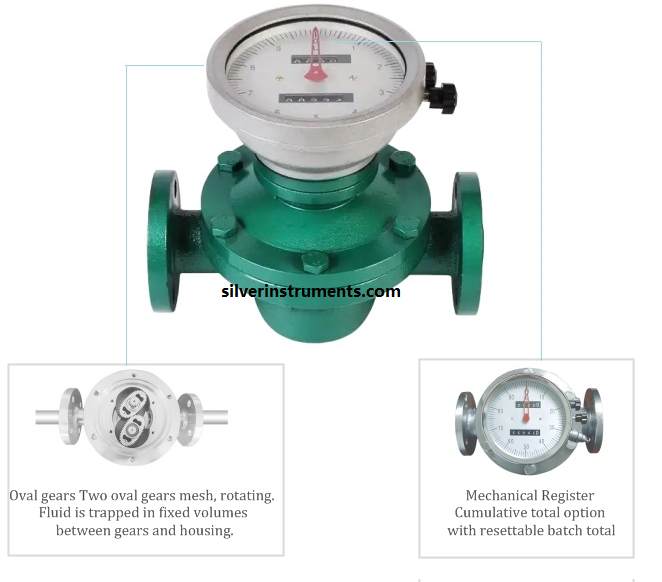

oval gear flow meter from Silver Instruments

Thông số kỹ thuật chung

  • Độ chính xác: 0,5%, 0,2%
  • Mức độ bảo vệ: IP66
  • Nhiệt độ làm việc: LC-A: -20°C~+60°C; LC-B,E: -41°C~60°C, LC-Q: -20°C~+60°C, Có bộ tản nhiệt nhiệt độ cao: 60°C-200°C
  • Chống cháy nổ: Exia IICT6, ExdIICT6
  • Độ nhớt trung bình: Tối đa 2000mPa.s
  • Lưu lượng kế Kích thước: DN10-DN200 (lưu lượng kế bánh răng hình bầu dục 8 inch)

Bánh răng hình bầu dục Phạm vi lưu lượng và Độ nhớt

Model Size (mm) Medium Viscosity (mPa. s)
0.3-0.6 0.6-2 2-200 200-1000 1000-2000
LC-10II 10 0.08-0.2 0.1-0.25 0.05-0.25 0.08-0.25 0.05-0.25 0.03-0.05 0.02-0.05
LC-10 10 0.2-0.5 0.15-0.5 0.1-0.5 0.1-0.5 0.05-0.5 0.06-0.3 0.03-0.3 0.03-0.2
LC-15 15 0.75-1.5 0.5-1.5 0.3-1.5 0.3-1.5 0.15-1.5 0.2-1.0 0.1-1.0 0.07-0.7
LC-20 20 1.5-3 1-3 0.5-3 0.5-3 0.3-3 0.4-2.1 0.2-2.1 0.15-1.5
LC-25 25 3-6 2-6 1-6 1-6 0.6-6 0.8-4.2 0.4-4.2 0.3-3
LC-40 40 7.5-15 5-15 2.5-15 2.5-15 1.5-15 2.1-10.5 1.0-10.5 0.7-7.5
LC-50 50 8-24 8-24 4.8-24 4.8-24 2.4-24 2.4-16.8 1.6-16.8 1.2-12
LC-B40(50) 40,50 6-20 6-20 4-20 4-20 2-20 2.8-14 1.4-14 1.0-10
LC-65 65 20-40 15-40 8-40 8-40 4-40 5.6-28 2.8-28 2-20
LC-80 80 30-60 20-60 12-60 12-60 6-60 8.4-42 4.2-42 3-30
LC-100 100 50-100 34-100 20-100 20-100 10-100 14-70 6-70 5-50
LC-150 150 95-190 64-190 38-190 38-190 19-190 26.6-133 13.3-133 9.5-95
LC-200 200 170-340 114-340 56-340 56-340 34-340 47.6-238 23.8-238 17-170
Accuracy 0.5 0.2 0.5 0.2 0.5 0.2 0.5 0.5
Lưu ý: khi độ nhớt trên 200 mPa.S thì thuộc môi trường có độ nhớt cao.

Lựa chọn mô hình

Item Code Description
Factory mark LC Oval Gear Flow meter
Special Marking U With heating jacket
G Pipe Thread type
H Welded type steel flow meter
P Nuclear purpose
P1 Nuclear purpose with anti-shock
Functions N High viscosity ≥ 200 mPa. s
SP For Food industry
T/T1/T2 High temperature*1
Material A Cast iron
B/C B= Stainless steel 304,C=Stainless steel 316
E Cast steel
Q Others
Size 10-200 Flow meter sizes from 10mm to 200mm
Special Structure S Flanges shrinking
K Flanges Expanding
II Others
Pressure Rating .2/ 1.6Mpa
.3/ 2.5Mpa
.4/ 4.0Mpa
.6/ 6.3Mpa
Register A Mechanical pointer,6 digits totalizer ,no return to zero
A6 Mechanical pointer ,6 digits totalizer , return to zero
BELZ-0 Digital indicator, instant and totalized flow ,battery power,no output,Explosion proof.
BELZ-1 Digital indicator, instant and totalized flow ,24V DC, Pulse output,3-wire, Explosion proof.
BELZ-2 Digital indicator, instant and totalized flow ,24V DC, 4-20mA output,2-wire, Explosion proof.
BELZ-3 Digital indicator, instant and totalized flow ,24V DC, 4-20mA output,4-wire, Explosion proof.
BELZ-4 Digital indicator, instant and totalized flow ,24V DC, 4-20mA output, Hart, Explosion proof.
X Other functions
Output BGF-I Only for A or A6 register, Pulse output,3-wire, Explosion proof.12V DC power supply
BGF-II Only for A or A6 register, Pulse output,3-wire, Explosion proof.24 V DC power supply
BMF Only for A or A6 register, 4-20mA output, Explosion proof.24 V DC power supply
Accuracy .J High accuracy: 1.0%

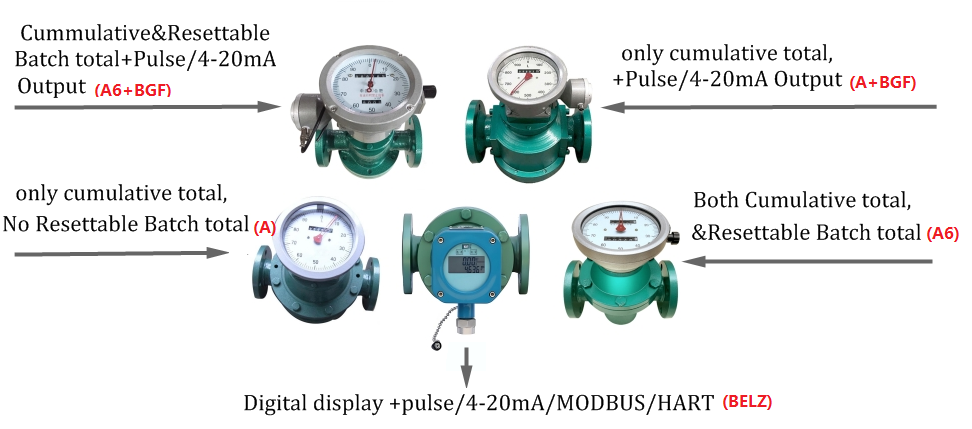

Bạn đang bối rối về loại đồng hồ đo lưu lượng bánh răng hình bầu dục và đầu ra, đây là hình ảnh để giải thích rõ hơn

oval gear flow meter register and output types

Đây là video giới thiệu thêm về lưu lượng kế bánh răng hình bầu dục



Làm thế nào để lắp đặt và vận hành lưu lượng kế bánh răng hình bầu dục đúng cách?

Đặt một bộ lọc trước lưu lượng kế bánh răng hình bầu dục, đảm bảo rằng các mũi tên chỉ hướng dòng chảy trên cả bộ lọc và thân cảm biến lưu lượng đều hướng theo cùng một hướng với dòng chảy của chất lỏng.
√ Nếu chất lỏng có khí, hãy đặt một bộ tách khí ở phía trước đồng hồ đo.
√ Bất kể đường ống được lắp đặt như thế nào, trục bánh xe phải cân bằng và mặt đồng hồ phải hướng thẳng lên trên khi lắp đồng hồ đo.
√ Sau khi mọi thứ đã được thiết lập chính xác, bạn có thể xoay bộ đếm 180° hoặc 90° để dễ đọc hơn.
√ Trước khi lắp, hãy dùng que mềm xoay các bánh răng hình bầu dục bằng tay vài lần qua lỗ thoát. Nếu bạn không thể di chuyển đồng hồ đo, hãy đặt nó vào xăng để loại bỏ bất kỳ chất thải nào còn sót lại trong quá trình sản xuất.
√ Lắp van tiết lưu ở đầu vào và van khóa ở đầu ra. Để tránh áp suất tăng đột biến, dòng chảy ngược hoặc hiện tượng búa nước, hãy luôn đóng mở van từ từ.
√ Bạn không bao giờ nên sử dụng hơi nước để vệ sinh lưu lượng kế bánh răng hình bầu dục.
√ Lắp đường dẫn vòng cho các ứng dụng cần chạy liên tục.
√ Vệ sinh đường ống thật kỹ trước khi lắp đồng hồ đo. Sử dụng ống cuộn thay cho đồng hồ đo khi vệ sinh để tránh xỉ hàn và các mảnh vụn khác bám vào đồng hồ đo.
√ Không sử dụng nước để đo áp suất trên đồng hồ đo bằng gang hoặc thép cacbon.
√ Không vượt quá lưu lượng tối đa được ghi trên nhãn máy khi máy đang hoạt động. Giữ lưu lượng ở mức từ 50% đến 80% lưu lượng tối đa để có kết quả tốt nhất.
√ Nếu môi trường có tính ăn mòn, hãy sử dụng lưu lượng kế bánh răng hình bầu dục bằng thép không gỉ.
√ Hãy xem sơ đồ lắp đặt bên dưới để biết

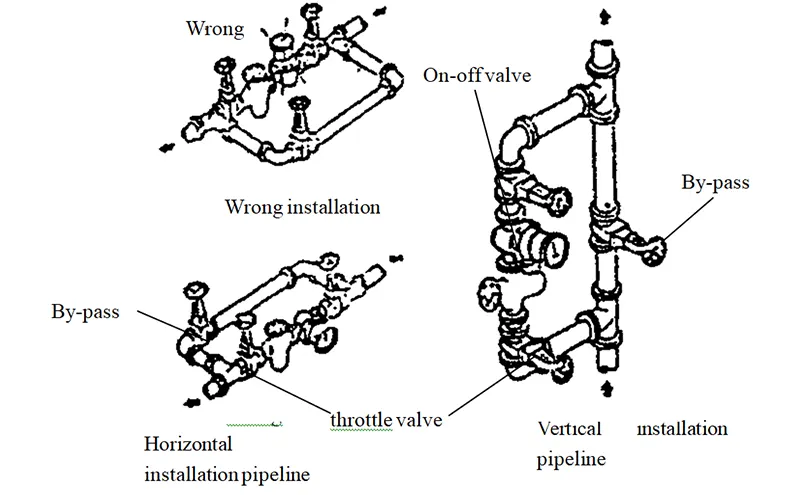

installation diagram of oval gear flow meter
Sơ đồ lắp đặt đồng hồ đo lưu lượng bánh răng hình bầu dục

Cách chọn lưu lượng kế bánh răng hình bầu dục tốt nhất

Có ba bước chính để lựa chọn lưu lượng kế bánh răng hình bầu dục tốt nhất.

Trước tiên, hãy xác định loại chất lỏng đó. Ví dụ, chất lỏng đó có tính ăn mòn hay độ nhớt cao. Điều này sẽ cho bạn biết cảm biến lưu lượng được làm bằng gì và liệu bạn có cần lưu lượng kế có độ nhớt cao hay không. Điều quan trọng cần nhớ là lưu lượng kế bánh răng hình bầu dục không an toàn khi sử dụng chất lỏng có hạt mài mòn.

Thứ hai, hãy cân nhắc kích thước đường ống và lưu lượng dòng chảy. Hãy chọn đồng hồ đo lưu lượng bánh răng hình bầu dục phù hợp với đường kính đường ống của bạn. Bạn có thể cần thay đổi lưu lượng nếu nó quá cao hoặc quá thấp.

Cuối cùng, hãy cho biết loại đầu ra bạn cần, như thanh ghi cục bộ, thiết lập lại cơ học hay tín hiệu điện tử như xung/4-20mA/Modbus RTU/Hart.

Truy cập silverinstruments.com để được tư vấn và lựa chọn lưu lượng kế bánh răng hình bầu dục phù hợp với nhu cầu của bạn.
