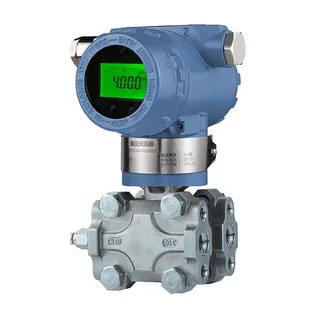

Bộ truyền áp suất Modbus RS485 là gì?

Bộ truyền áp suất có đầu ra giao tiếp MODBUS RS485 có ý nghĩa gì?

Bộ truyền áp suất RS485 MODBUS là một cảm biến công nghiệp đo áp suất và gửi tín hiệu số qua mạng RS485. Các thiết bị thông minh này gửi dữ liệu áp suất số qua giao thức MODBUS RTU. Điều này có nghĩa là nhiều bộ truyền hoặc bộ truyền DP có thể kết nối với một bus hai dây duy nhất, khác với các bộ truyền analog 4-20mA truyền thống.

Việc sử dụng giao diện RS485 thay vì giao tiếp analog mang lại nhiều lợi ích. Bạn có thể kết nối tối đa 247 thiết bị đo lường hiện trường (không giới hạn ở bộ truyền áp suất; cũng có thể là DP, bộ truyền áp suất tuyệt đối, đồng hồ đo mức, đồng hồ đo lưu lượng hoặc bộ truyền nhiệt độ) vào một mạng, truyền dữ liệu lên đến 1200 mét mà không làm giảm chất lượng tín hiệu, và nhận được thông tin chẩn đoán chi tiết hơn là chỉ số áp suất. Nhờ tính mở, đáng tin cậy và tương thích với hầu hết các hệ thống điều khiển công nghiệp, giao thức MODBUS đã trở thành tiêu chuẩn phổ biến trong ngành.

Hầu hết các bộ truyền hoặc bộ chuyển đổi này đo áp suất kế, áp suất âm, áp suất hỗn hợp, áp suất tuyệt đối hoặc áp suất vi sai. Chúng chuyển đổi áp suất cơ học thành tín hiệu điện bằng cách sử dụng các công nghệ cảm biến áp suất như silicon áp điện trở, silicon đơn tinh thể, hoặc cảm biến điện dung kim loại hoặc các công nghệ khác. Sau đó, bộ vi xử lý tích hợp sẽ số hóa tín hiệu, thêm bù nhiệt độ và đóng gói dữ liệu theo tiêu chuẩn MODBUS trước khi gửi qua bus RS485.

Nhiều bộ truyền áp suất RS485 hiện đại có màn hình LCD cho phép người vận hành xem ngay các chỉ số hoặc cấu hình thông số thông qua màn hình, đồng thời gửi dữ liệu đến phòng điều khiển. Chức năng kép này rất hữu ích cho cả giám sát cục bộ và điều khiển tập trung.

Giá của bộ truyền áp suất MODBUS RS485 là bao nhiêu?

Giá của bộ truyền áp suất RS485 phụ thuộc vào tính năng của chúng, nhưng bạn có thể mua được những sản phẩm tuyệt vời với giá khởi điểm từ 300 đô la. Chúng tôi sản xuất bộ truyền áp suất, bộ truyền áp suất chênh lệch hoặc bộ truyền áp suất màng ngăn, bộ truyền áp suất hóa chất tại silverinstruments.com. Chúng tôi đã hoạt động trong lĩnh vực này 30 năm, vì vậy chúng tôi biết rõ mình đang làm gì. Sản phẩm của chúng tôi rất ổn định và tiết kiệm chi phí.

Có một số yếu tố ảnh hưởng đến giá bộ chuyển đổi áp suất MODBUS:

Công nghệ cảm biến:

Cảm biến silicon áp điện trở (như dòng SH308) thường rẻ hơn cảm biến silicon đơn tinh thể (dòng SH-M) hoặc bộ chuyển đổi áp suất điện dung, nhưng tất cả đều hoạt động rất tốt. Dòng SH-M với silicon đơn tinh thể có thể đo chính xác trong phạm vi ±0,075% hoặc ±0,1%, trong khi các mẫu silicon khuếch tán có thể đo chính xác trong phạm vi ±0,1%, ±0,2% hoặc ±0,5%.

Phạm vi áp suất:

Cảm biến áp suất chênh lệch tầm thấp 1 Kpa có thể đắt hơn cảm biến áp suất thông thường 10 psi, 100 psi hoặc 200 psi. Sản phẩm của chúng tôi có nhiều kích cỡ, từ 0 đến 7 kPa đến 0 đến 70 MPa, vì vậy chúng có thể được sử dụng trong hầu hết mọi môi trường công nghiệp.

Cấu trúc cảm biến áp suất:

Cấu trúc của cảm biến áp suất cũng ảnh hưởng đến giá. Ví dụ, bộ truyền áp suất màng kẹp ba, bộ truyền áp suất màng bích, bộ truyền áp suất màng cao áp (như bộ truyền áp suất màng với mặt bích 900LB), bộ truyền áp suất mao quản và bộ truyền chịu được nhiệt độ cao đều sẽ ảnh hưởng đến giá của bộ truyền áp suất MODBUS/bộ truyền áp suất chênh lệch. Ngoài ra, người dùng cần bộ truyền áp suất dạng đực hay cái với MODBUS cũng ảnh hưởng đến giá.

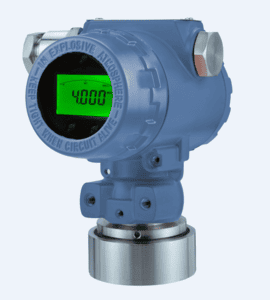

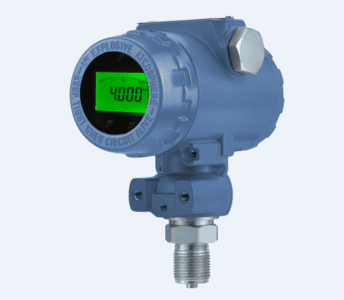

Male Pressure transmitter	Female Pressure Transmitter

Cấu tạo vật liệu:
Các chi tiết ướt bằng thép không gỉ 316L tiêu chuẩn là loại rẻ nhất, nhưng việc sử dụng các vật liệu đặc biệt như Hastelloy C-276, Tantalum hoặc Monel cho các ứng dụng ăn mòn sẽ làm tăng chi phí. Tuy nhiên, việc đầu tư đúng vật liệu sẽ ngăn ngừa hư hỏng sớm và giảm chi phí về lâu dài.

Đặc trưng:

Các bộ phát RS485 cơ bản không có màn hình sẽ rẻ hơn các bộ phát có màn hình LCD, tương thích với giao thức HART hoặc có chứng nhận an toàn trước các vụ nổ ATEX (Exd II BT4 hoặc Exia IIC T6).

Bộ chuyển đổi áp suất RS485 của chúng tôi có giá từ 300 đô la vẫn đảm bảo chất lượng cao. Các bộ chuyển đổi áp suất này hoạt động tốt trong môi trường công nghiệp khắc nghiệt nhờ độ ổn định trong khoảng ±0,2% mỗi năm và có thể chịu được nhiệt độ từ -40°C đến +85°C (hoặc -40°C đến +105°C đối với các mẫu điện dung kim loại).

Tại sao MODBUS RTU cần thiết cho các máy phát áp suất và chênh lệch áp suất

Có nhiều lý do chính đáng để chọn bộ truyền RS485 thay vì bộ truyền áp suất analog 4-20mA cũ khi nói đến truyền thông MODBUS RTU:

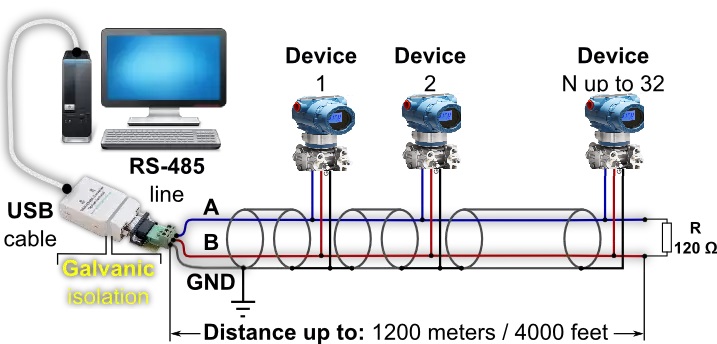

Khả năng thả nhiều lần:

Bạn có thể kết nối nhiều bộ phát vào một cặp cáp. Trong một tòa nhà lớn với nhiều vị trí đo áp suất, điều này giúp giảm đáng kể chi phí đi dây và thời gian lắp đặt so với việc chạy các mạch cảm biến áp suất 4-20mA riêng biệt.

Giao tiếp hai chiều:

MODBUS cho phép dữ liệu truyền theo cả hai hướng, không giống như tín hiệu analog một chiều. Bạn có thể thay đổi cài đặt của bộ truyền áp suất từ xa mà không cần chạm vào nó. Ví dụ: bạn có thể thay đổi đơn vị áp suất, điểm không, số thập phân hoặc giá trị giảm chấn ngay cả khi không nhìn thấy cảm biến áp suất kỹ thuật số. Điều này rất hữu ích cho các bộ truyền ở những nơi nguy hiểm hoặc khó tiếp cận.

Truy cập vào nhiều dữ liệu hơn:

Bộ truyền áp suất MODBUS không chỉ đọc giá trị đo áp suất. Bạn có thể xem điện áp pin, chỉ báo chất lượng tín hiệu, mã chẩn đoán và thông số cấu hình. Bộ truyền áp suất MODBUS còn ghi lại địa chỉ, cài đặt cấu hình, hệ số hiệu chuẩn, áp suất và nhiệt độ ở cả định dạng dấu phẩy động và số nguyên.

Bộ truyền áp suất Moubus kỹ thuật số truyền dữ liệu với độ chính xác cao:

RS485 truyền dữ liệu kỹ thuật số không bị ảnh hưởng bởi nhiễu điện, điều này có thể làm giảm độ rõ nét của tín hiệu dòng điện analog 4-20mA. Khi có biến tần, động cơ và thiết bị hàn trong khu vực công nghiệp gây ra nhiều nhiễu hoặc truyền dữ liệu đường dài, giao tiếp MODBUS kỹ thuật số có thể giữ cho tín hiệu rõ ràng, nhưng các vòng lặp analog 4-20mA có thể bị nhiễu hoặc làm giảm giá trị tín hiệu.

Tích hợp hệ thống:

Giao tiếp MODBUS được hỗ trợ bởi tất cả các hệ thống SCADA, PLC và bộ điều khiển DCS hiện đại. Giao thức này dễ dàng tích hợp và giao thức mở giúp bạn không cần phải sử dụng các hệ thống độc quyền.

Chuẩn bị cho tương lai:

Truyền thông kỹ thuật số ngày càng trở nên quan trọng khi các dự án Công nghiệp 4.0 và IIoT phát triển. Bộ truyền RS485 MODBUS hoạt động hoàn hảo với kiến trúc nhà máy thông minh, cho phép bảo trì dự đoán và phân tích nâng cao.

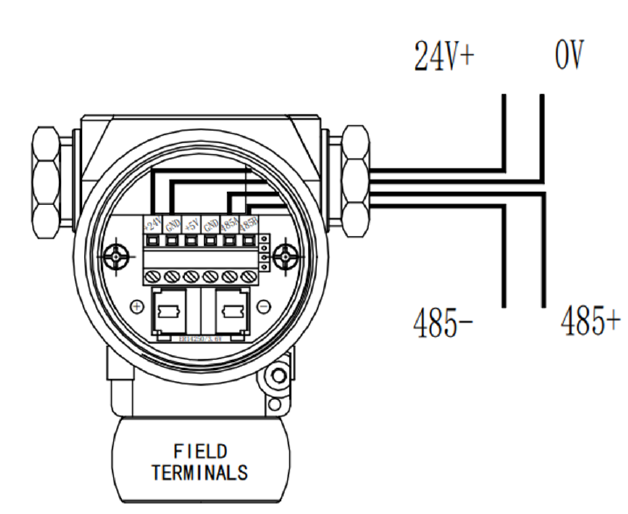

Giao thức hoạt động với tốc độ truyền từ 1200 đến 38400 bps và cho phép bạn thiết lập tính chẵn lẻ thành không, lẻ hoặc chẵn. Điều này giúp giao thức hoạt động với cơ sở hạ tầng mạng hiện có. Cài đặt bộ truyền áp suất MODBUS RS485. Để biết thêm thông tin kỹ thuật về thông tin bộ truyền áp suất MODBUS.

Thông số kỹ thuật cho Bộ truyền áp suất/DP MODBUS

Hiểu rõ các thông số kỹ thuật sẽ giúp bạn chọn được máy phát phù hợp với nhu cầu của mình.

Các thông số cho truyền thông MODBUS:

- Giao diện nối tiếp: RS485, bán song công
- Giao thức: MODBUS RTU
- Tốc độ truyền: 1200, 2400, 4800, 9600, 19200 và 38400 bps
- Phạm vi địa chỉ: 1 đến 247 (có thể thay đổi)
- Mã chức năng: 03H (Đọc thanh ghi giữ), 04H (Đọc thanh ghi đầu vào), 06H (Ghi thanh ghi đơn), 10H (Ghi nhiều thanh ghi)
- Bit cho dữ liệu: 8 bit - Bit để dừng: 1 bit
- Tính chẵn lẻ: Không có, Lẻ hoặc Chẵn

Chi tiết về điện:

- Nguồn điện: 10–32V DC
- Công suất sử dụng: Thiết kế công suất thấp, thường dưới 1W
- Điện trở tải: Điều này không áp dụng cho RS485 (không giống như 4-20mA, cần tính toán điện trở vòng lặp)
- Đầu ra: Tín hiệu vi sai kỹ thuật số RS485

Cảm biến áp suất hoạt động tốt như thế nào:

- Độ chính xác: ±0,075%, ±0,1%, ±0,2% hoặc ±0,5% FSO, tùy thuộc vào mô hình - Độ ổn định: ±0,2% URL mỗi năm
- Hiệu ứng nhiệt độ: ≤±0,1% đến ±0,2% FS trên 10°C - Hiệu ứng áp suất tĩnh: ≤±0,1% đến ±0,2% trên MPa (đối với các mẫu DP)
- Thời gian phản hồi: 0,25 giây
- Có thể thiết lập độ giảm chấn từ 0 đến 99,9 giây.

Phạm vi đo lường:

- Chênh lệch áp suất: 0–1,6 kPa đến 0–10 MPa
- Áp suất đo: 0–6 kPa đến 0–40 MPa
- Áp suất nằm trong khoảng từ 0 đến 40 kPa và từ 0 đến 20 MPa.
- Tỷ lệ phạm vi: Lên đến 100:1 trên các mẫu làm bằng silicon đơn tinh thể

Thông số kỹ thuật về môi trường:

- Nhiệt độ hoạt động tiêu chuẩn là -40°C đến +85°C; đối với cảm biến điện dung kim loại là -40°C đến +105°C.
- Nhiệt độ bảo quản: -40°C đến +90°C
- Độ ẩm: 95% RH hoặc thấp hơn
- IP65 hoặc IP67 để bảo vệ chống xâm nhập

Định dạng dữ liệu:

Trong sổ đăng ký MODBUS, bạn có thể tìm thấy dữ liệu áp suất ở nhiều định dạng khác nhau:
- Dấu chấm động (IEEE 754, thứ tự byte CDAB): 0x0000–0x0001
- Đăng ký 0x0004 cho số nguyên có dấu (giá trị phụ thuộc vào cài đặt vị trí thập phân)
- Nhiệt độ (nếu có): số dấu phẩy động từ 0x0002 đến 0x0003 và số nguyên từ 0x0005 đến 0x0006

Cảm biến áp suất Vật liệu:

- Vỏ: nhôm đúc nguyên khối phủ lớp polyurethane
- Màng cảm biến: 316L SS (tiêu chuẩn), Hastelloy C-276, Tantalum hoặc Monel
- Kết nối quy trình: 316 SS với nhiều loại ren khác nhau (NPT, hệ mét, ren G)
- Gioăng: Gioăng làm bằng cao su fluoro (FKM), EPDM hoặc đồng
- Chất lỏng làm đầy: Dầu silicon hoặc dầu fluorocarbon

Tính năng cấu hình:

- Đơn vị áp suất: Pa, kPa, MPa, mmH2O, mH2O, bar, psi, atm, kgf/cm², mm, m, kN
- Chữ số thập phân: 0 đến 4 chữ số (người dùng có thể lựa chọn)
- Điều chỉnh zero/span: sử dụng nút hoặc lệnh MODBUS
- Màn hình: LCD tùy chọn có đèn nền và năm chữ số

Nhận Bộ truyền áp suất RS485 từ Silverinstruments.com

Khi lựa chọn nhà cung cấp cảm biến áp suất RS485, độ tin cậy và kinh nghiệm là yếu tố quan trọng. Mỗi cảm biến áp suất và chênh lệch áp suất chúng tôi sản xuất tại Silverinstruments.com đều có 30 năm kinh nghiệm sản xuất.

Những thứ chúng tôi bán:

Dòng SH308 có cảm biến silicon khuếch tán , rất phù hợp để sử dụng trong nhiều môi trường công nghiệp. Các cảm biến này có thể đo áp suất đo áp suất chuẩn, áp suất tuyệt đối hoặc áp suất đo áp suất kín từ 0 đến 7 kPa đến 0 đến 70 MPa với độ chính xác ±0,1%, ±0,2% hoặc ±0,5%. Chúng đặc biệt hiệu quả để đo các chất đặc, kết tinh và ăn mòn.

Dòng SH-M sử dụng công nghệ MEMS tiên tiến để chế tạo các cảm biến silicon đơn tinh thể có hiệu suất quá áp tốt nhất thế giới. Các cảm biến này rất phù hợp cho các nhiệm vụ đo lường quan trọng vì chúng có độ chính xác trong khoảng ±0,075% hoặc ±0,1% và có tỷ lệ phạm vi lên đến 100:1. Chúng rất phù hợp để đo lưu lượng bằng áp suất vi sai vì chúng có hiệu ứng áp suất tĩnh rất tốt (≤±0,1% trên mỗi MPa).
Dòng SHDP và SHGP sử dụng cảm biến điện dung kim loại hoạt động tốt và có độ chính xác đến ±0,1%, ±0,2% hoặc ±0,5% FSO. Các cảm biến này hoạt động tốt ở nhiệt độ từ -40°C đến +105°C, giúp chúng hữu ích hơn trong điều kiện khắc nghiệt.

Tại sao bạn nên chọn Silverinstruments.com:

• Độ ổn định đã được chứng minh: 30 năm kinh nghiệm sản xuất cho thấy chúng tôi luôn làm tốt. Độ ổn định ±0,2% mỗi năm đảm bảo các phép đo luôn chính xác giữa các lần hiệu chuẩn.
• Giá cả phải chăng: Bạn có thể mua bộ truyền áp suất RS485 tốt với giá khởi điểm từ 300 đô la, giúp thực hiện truyền thông kỹ thuật số cho các dự án có ngân sách hạn chế mà không ảnh hưởng đến hiệu suất.
• Ứng dụng đa năng: Chúng tôi có các model có thể đo chênh lệch áp suất để tính toán lưu lượng, đo áp suất trong bình chứa quy trình hoặc đo áp suất tuyệt đối trong các ứng dụng chân không. Có các loại ren NPT, ren hệ mét và ren G cho các kết nối quy trình.
• Phê duyệt khu vực nguy hiểm: Các ứng dụng xử lý hóa chất, dầu khí và hóa dầu có thể nhận được chứng nhận an toàn nội tại (Exia IIC T6) và chống cháy nổ (Exd II BT4).
• Hỗ trợ kỹ thuật: Các kỹ sư của chúng tôi giúp bạn chọn đúng bộ truyền tín hiệu, kết nối nó với MODBUS và khắc phục sự cố. Chúng tôi hiểu việc đo áp suất công nghiệp khó khăn như thế nào và có thể giúp bạn tìm ra các giải pháp thiết thực.

Làm thế nào để mua bộ truyền áp suất MODBUS?

Bạn có thể xem danh mục đầy đủ các bộ truyền áp suất RS485 của chúng tôi tại silverinstruments.com. Bảng dữ liệu chi tiết bao gồm bản vẽ kích thước, sơ đồ đấu dây và bản đồ đăng ký. Hướng dẫn lựa chọn model của chúng tôi giúp bạn tìm được bộ truyền phù hợp nhất với nhu cầu của mình bằng cách xem xét dải áp suất, yêu cầu về độ chính xác, môi trường xử lý và điều kiện môi trường.

Nếu bạn cần thứ gì đó đặc biệt, chẳng hạn như dải áp suất cụ thể, vật liệu đặc biệt, phớt màng ngăn khác biệt hoặc cách lắp đặt độc đáo, hãy liên hệ với đội ngũ kỹ thuật bán hàng chuyên nghiệp của chúng tôi. Chúng tôi sản xuất các bộ truyền áp suất tùy chỉnh cho các mục đích sử dụng đặc biệt mà các bộ chuyển đổi thông thường không hoạt động.

Tóm lại:

Bộ truyền áp suất RS485 MODBUS là tiêu chuẩn mới để đo áp suất trong công nghiệp. Chúng sử dụng giao tiếp kỹ thuật số để tận dụng công nghệ cảm biến đã được chứng minh. Các bộ truyền này linh hoạt hơn, đáng tin cậy hơn và có thể hoạt động với các hệ thống khác ngoài thiết bị đo analog, cho dù bạn đang nâng cấp hệ thống analog cũ hay xây dựng hệ thống mới.

Silverinstruments.com cung cấp những lợi ích này với giá dưới 300 đô la, nhờ 30 năm kinh nghiệm sản xuất các sản phẩm chất lượng cao. Chúng tôi có nhiều loại sản phẩm có thể đáp ứng hầu hết mọi nhu cầu đo áp suất, từ chênh lệch áp suất thấp đến áp suất cao.

Để đáp ứng nhu cầu đo áp suất của bạn, hãy chọn bộ truyền RS485 MODBUS từ Silverinstruments.com. Tại đây, kinh nghiệm, chất lượng và giá trị hội tụ.
