Đồng hồ đo lưu lượng thời gian phản hồi mili giây: Chìa khóa để phân phối dung môi MEK nhanh chóng v

Trong thế giới sản xuất ngày nay, tốc độ và độ chính xác luôn song hành. Nhiều dây chuyền lắp ráp hiện nay hoạt động với tốc độ cao đến mức chỉ cần một phần nhỏ giây cũng tạo nên sự khác biệt. Gần đây, một khách hàng đã tìm đến chúng tôi và trình bày một thử thách khó khăn: họ cần đo lưu lượng dung môi MEK (methyl ethyl ketone) trong quá trình lắp ráp các bộ phận nhựa.

Phần khó khăn là gì? Mỗi lần sử dụng chỉ kéo dài từ 100 đến 300 mili giây - tức là chưa đến một cái chớp mắt - và thể tích dung môi dao động từ 0,01 ml đến 0,75 ml ở áp suất khoảng 20 psi. Câu hỏi rất đơn giản: liệu có lưu lượng kế nào thực sự có thể "nhìn thấy" và đo lường được những gì đang diễn ra nhanh như vậy không?

Tại sao đây lại là một thách thức lớn như vậy

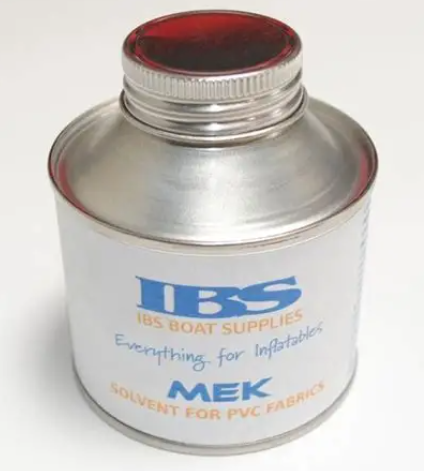

MEK là một dung môi dễ bay hơi, đòi hỏi phải xử lý cẩn thận. Việc đo lường những lượng nhỏ như vậy trong thời gian ngắn đã khó, nhưng việc thực hiện một cách đáng tin cậy và lặp lại trong một quy trình tự động còn khó hơn.

Hầu hết các lưu lượng kế truyền thống không được thiết kế cho mục đích này. Chúng phản ứng quá chậm, cần nhiều lưu lượng hơn để đạt độ chính xác, hoặc không thể xử lý tốt các dung môi như MEK. Đối với khách hàng của chúng tôi, việc đoán mò không phải là một lựa chọn – họ cần sự chắc chắn, trong từng chu kỳ.

Tại sao chúng tôi chọn đồng hồ đo lưu lượng khối lượng Coriolis

Đây chính là điểm mạnh của đồng hồ đo lưu lượng khối Coriolis hiện đại. Không giống như đồng hồ cơ học với bánh răng hoặc piston, đồng hồ Coriolis đo lưu lượng khối trực tiếp, sử dụng hiệu ứng Coriolis. Điều này có nghĩa là nó không quan tâm đến áp suất, nhiệt độ hay độ nhớt của chất lỏng - nó chỉ đo khối lượng thực tế đi qua.

Quan trọng hơn, công nghệ Coriolis mới nhất phản ứng cực kỳ nhanh. Một số mẫu có thể phát hiện sự thay đổi lưu lượng chỉ trong vài mili giây. Đối với khách hàng của mình, chúng tôi đã chọn Đồng hồ đo lưu lượng khối lượng Micro Coriolis SH-CMF-FE , với thời gian phản hồi dưới 0,1 giây ở chế độ đo lưu lượng và dưới 0,2 giây ở chế độ kiểm soát lưu lượng. Tốc độ này đủ nhanh để dễ dàng ghi lại các xung MEK 100–300 ms.

Điều gì làm cho việc này hiệu quả

Sau đây là lý do tại sao giải pháp Coriolis lại phù hợp đến vậy:
• Phản ứng tức thì – phát hiện những thay đổi về lưu lượng gần như ngay lập tức
• Độ chính xác với dung môi – Độ chính xác ±0,25%, ngay cả với chất lỏng dễ bay hơi như MEK
• Khả năng chống hóa chất – Các bộ phận bằng thép không gỉ 316L chịu được MEK
• Phạm vi rộng – xử lý cả lưu lượng rất nhỏ và lớn, tỷ lệ giảm lưu lượng cho lưu lượng kế Coriolis đạt tới 100:1.
• Được thiết kế an toàn hơn – được thiết kế để chịu áp suất cao hơn nhiều so với 20 psi
Điều này có nghĩa là khách hàng của chúng tôi cuối cùng có thể đo chính xác lượng dung môi được phân phối trong mỗi lần phun – chính xác đến từng mili giây.

Tại sao các đồng hồ đo khác không đủ

Chúng tôi cũng đã xem xét các giải pháp thay thế, nhưng tất cả đều có nhược điểm:

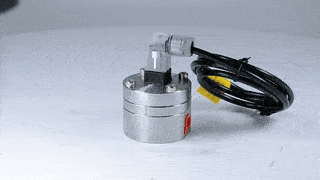

• Đồng hồ đo dịch chuyển tích cực (như bánh răng hình bầu dục): chính xác cho dòng chảy ổn định, nhưng các bộ phận chuyển động của chúng không thể theo kịp tốc độ thay đổi đột ngột trong vài mili giây. Chúng cũng làm tăng thêm độ sụt áp và MEK có thể gây hư hỏng phớt.

• Các cảm biến thể tích khác: lưu lượng kế tuabin , chênh lệch áp suất hoặc cảm biến nhiệt đều hoạt động tốt trong các ứng dụng chậm hơn, nhưng chúng không có tốc độ phản ứng cần thiết ở đây.

Tóm lại, Coriolis là công nghệ duy nhất có thể đáp ứng được nhu cầu.

Bức tranh lớn hơn

Dự án này là một ví dụ điển hình về sự thay đổi của tự động hóa lắp ráp. Chu kỳ phân phối hiện được đo bằng mili giây, thể tích được đo bằng phần mililit, và các yêu cầu về chất lượng khắt khe hơn bao giờ hết. Đồng hồ đo lưu lượng trong các hệ thống này không còn chỉ là "thiết bị đo lường" nữa – chúng là một phần của vòng điều khiển thời gian thực, đảm bảo chất lượng sản phẩm đồng nhất.

Nhìn về phía trước

Khi dây chuyền sản xuất ngày càng nhanh hơn, nhu cầu đo lưu lượng với tốc độ mili giây sẽ ngày càng tăng. Những gì từng được coi là "tốt đẹp" đang nhanh chóng trở thành một yêu cầu bắt buộc. Thành công của khách hàng chúng tôi với đồng hồ đo Coriolis SH-CMF-FE cho thấy việc đạt được phép đo đáng tin cậy trong các ứng dụng siêu nhanh này không chỉ khả thi mà còn thiết thực.

Phần kết luận

Đo 0,01 ml MEK trong 100 mili giây nghe có vẻ gần như bất khả thi – nhưng với công nghệ phù hợp, điều đó không phải là không thể. Bằng cách vượt ra ngoài các đồng hồ đo lưu lượng thông thường và sử dụng giải pháp Coriolis phản ứng nhanh, khách hàng của chúng tôi giờ đây có thể kiểm soát chính xác và đáng tin cậy quy trình phân phối của mình.

Đây không chỉ là câu chuyện về một dự án. Nó là cái nhìn thoáng qua về tương lai của ngành sản xuất, nơi từng mili giây đều quan trọng, và lưu lượng kế tiên tiến tạo nên sự khác biệt giữa "đủ tốt" và thực sự vượt trội.

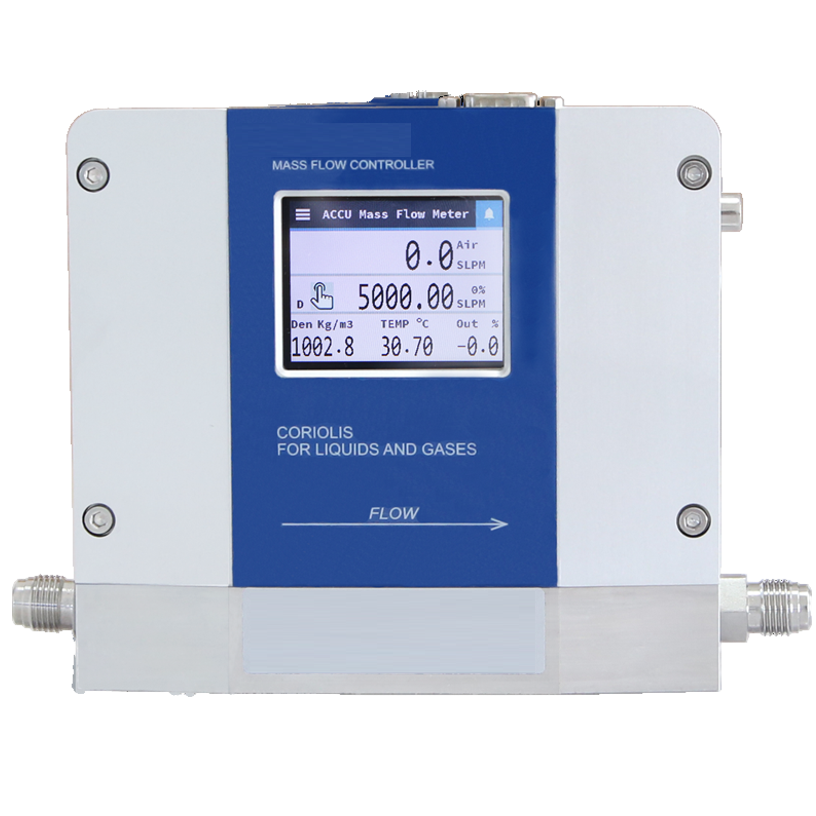

Dưới đây là hình ảnh cận cảnh về lưu lượng kế Coriolis vi mô của chúng tôi.
