Máy ghi âm không dùng giấy 8 kênh

Quá trình phát triển máy ghi âm không cần giấy 8 kênh.

Máy ghi dữ liệu là một thiết bị phụ trợ rất phổ biến trong các thiết bị tự động hóa.

Mặc dù việc sử dụng hệ thống điều khiển bằng máy tính đã làm giảm bớt một phần thị trường máy ghi âm, nhưng các thiết bị ghi âm vẫn được sử dụng rộng rãi trong nhiều thiết bị vừa và nhỏ, và có thể dự đoán rằng chúng sẽ không bị máy tính thay thế hoàn toàn trong một thời gian khá dài. Hiện nay, các máy ghi âm giấy cơ học được sử dụng rộng rãi đang gặp phải một loạt vấn đề, chẳng hạn như khối lượng công việc bảo trì hàng ngày lớn, chi phí vận hành cao, độ tin cậy kém, ứng dụng không linh hoạt và khả năng xử lý và sử dụng thông tin hạn chế.

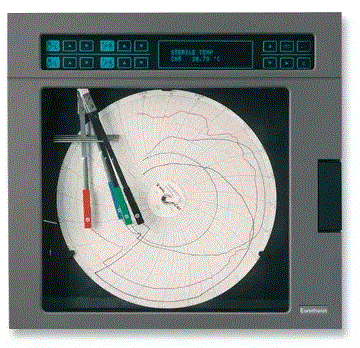

Máy ghi âm giấy đòi hỏi công tác bảo trì lớn.

Do đó, nhiều nhà sản xuất máy ghi âm không dùng giấy đã cam kết sử dụng các công nghệ mới để nâng cao hiệu suất của máy ghi âm, chẳng hạn như công nghệ vi tính, công nghệ đầu nhiệt, công nghệ in phun, v.v. Từ những năm 1990, với sự phát triển của công nghệ mạch tích hợp siêu lớn và công nghệ màn hình đồ họa tinh thể lỏng, các nhà sản xuất thiết bị tự động hóa lớn ở nước ngoài đã bắt đầu phát triển thế hệ máy ghi âm mới - máy ghi âm không dùng giấy và không cần ghi chú. Sự xuất hiện của nó đã thu hút sự quan tâm lớn từ người dùng và nhà sản xuất thiết bị trong nước, đồng thời báo hiệu sự ra đời của kỷ nguyên ghi âm không dùng giấy. Máy ghi âm không dùng giấy 8 kênh đã được phát triển như vậy.

Tình trạng phát triển của máy ghi dữ liệu không dùng giấy ở nước ngoài

Khoảng năm 1992, nhiều công ty nước ngoài đã cho ra mắt máy ghi thu thập dữ liệu, trong đó tiêu biểu hơn cả là máy ghi không giấy Datavis A của Hartmann Laon (H&B) ở Đức và máy ghi không giấy của Panny&Giles Teletrend ở Anh. Máy ghi không giấy Teletrend 2 có kích thước tiêu chuẩn 144 × 144mm và đi kèm với ổ đĩa mềm 3,5 inch hoàn toàn tương thích với máy tính cá nhân. Việc chuyển hoặc lưu dữ liệu từ bảng sang đĩa rất dễ dàng, và có thể lưu trữ dữ liệu hoạt động từ một ngày đến 640 ngày (tùy thuộc vào khoảng thời gian ghi). Nó có chức năng hiển thị biểu đồ cột bốn kênh, màn hình kỹ thuật số và đường cong xu hướng tầm trung. Chế độ hoạt động của máy ghi biểu đồ không giấy có thể được lựa chọn thông qua cấu hình phần mềm. Tính năng nổi bật nhất của nó là sử dụng ống dao động ký màu làm màn hình hiển thị, có chức năng hiển thị màu.

Máy ghi dữ liệu không dùng giấy Datavis A của H&B (³) có vỏ nhỏ gọn 72 × 144mm và màn hình đồ họa LCD đơn sắc với độ phân giải 92 × 200 làm màn hình hiển thị. Nó cho phép bốn kênh đầu vào tín hiệu tiêu chuẩn và cũng có ba chức năng chính: hiển thị biểu đồ cột, hiển thị kỹ thuật số và hiển thị xu hướng lịch sử. Cấu hình hoàn chỉnh và hoạt động bình thường theo hướng dẫn bằng tiếng Đức, tiếng Anh hoặc tiếng Pháp, với các giao diện giao tiếp tiêu chuẩn.

Trung Quốc đang phát triển hệ thống ghi âm không giấy tờ.

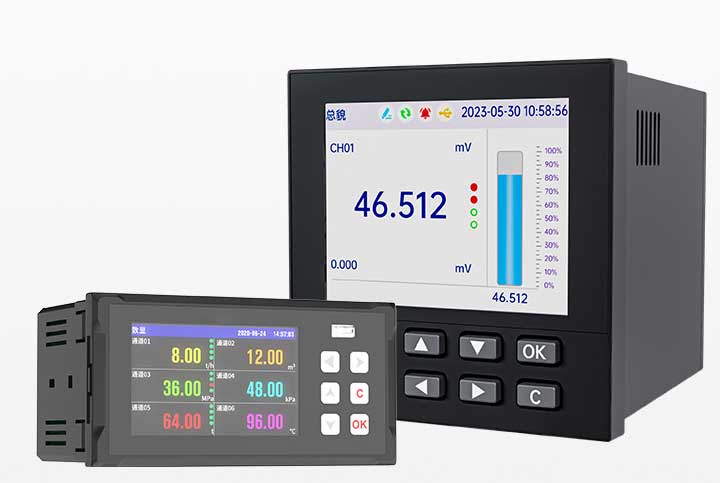

Máy ghi âm không dùng giấy của Trung Quốc đang phát triển nhanh chóng.

Việc phát triển máy ghi biểu đồ không dùng giấy ở Trung Quốc diễn ra gần như cùng thời điểm với các nước ngoài. Trung tâm Nghiên cứu Kỹ thuật Quốc gia về Tự động hóa Công nghiệp thuộc Đại học Chiết Giang đã đi đầu trong việc đầu tư một lượng lớn nhân lực và vật lực vào việc phát triển máy ghi không dùng giấy vào đầu những năm 1990, và hoàn thành công việc phát triển vào tháng 6 năm 1994. Sau đó, máy bước vào giai đoạn thử nghiệm thực địa, bắt đầu sản xuất hàng loạt vào năm 1995 và đưa ra thị trường trong nước. Từ đó, máy ghi dữ liệu 8 kênh đã được phát minh.

Cấu tạo của máy ghi dữ liệu kỹ thuật số 8 kênh

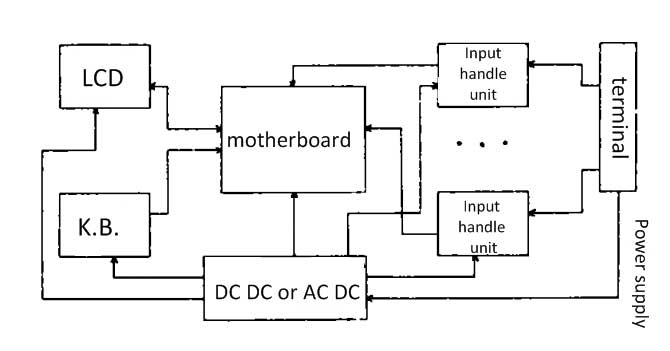

Máy ghi âm không dùng giấy 8 kênh bao gồm năm bộ phận chính.

a. Bo mạch chủ: Bo mạch chủ có CPU, 32KROM, 512KRAM, v.v.

b. Màn hình đồ họa LCD: Sử dụng màn hình đồ họa đơn sắc có đèn nền, có thể hoạt động trong điều kiện thiếu sáng.

c. Bàn phím: Bàn phím màng với một số phím có thể thực hiện các chức năng cấu hình và vận hành thông thường.

d. Bộ nguồn: cho phép cấp nguồn 24VDC hoặc 220VAC 50Hz, với công suất dưới 5W.

e. Bộ xử lý tín hiệu đầu vào: Tối đa 8 kênh tín hiệu đầu vào được xử lý qua pha. Sau khi được xử lý bởi bộ xử lý tín hiệu đầu vào tương ứng, nó trở thành một tín hiệu chuẩn nội bộ thống nhất. Tất cả các bộ xử lý tín hiệu đầu vào đều sử dụng đầu vào cách ly và có chức năng dịch chuyển về 0 và điều chỉnh phạm vi.

Máy ghi hình thu thập dữ liệu 8 kênh: Chức năng và thông số kỹ thuật

a. Đầu vào. Tín hiệu đầu vào: Máy ghi không giấy 8 kênh, cho phép nhập trực tiếp tất cả các loại tín hiệu. Các tín hiệu đầu vào bao gồm: 0-10mA, 0-5V, 4-20mA, 0-20mA, 1-5VDC, cặp nhiệt điện (E, K, S, B, v.v.), điện trở nhiệt (Pt100, Cu50) và tín hiệu tần số. Kênh đầu vào có thể được người dùng kết hợp tự do, cho phép nhập các loại tín hiệu khác nhau cho mỗi điểm.

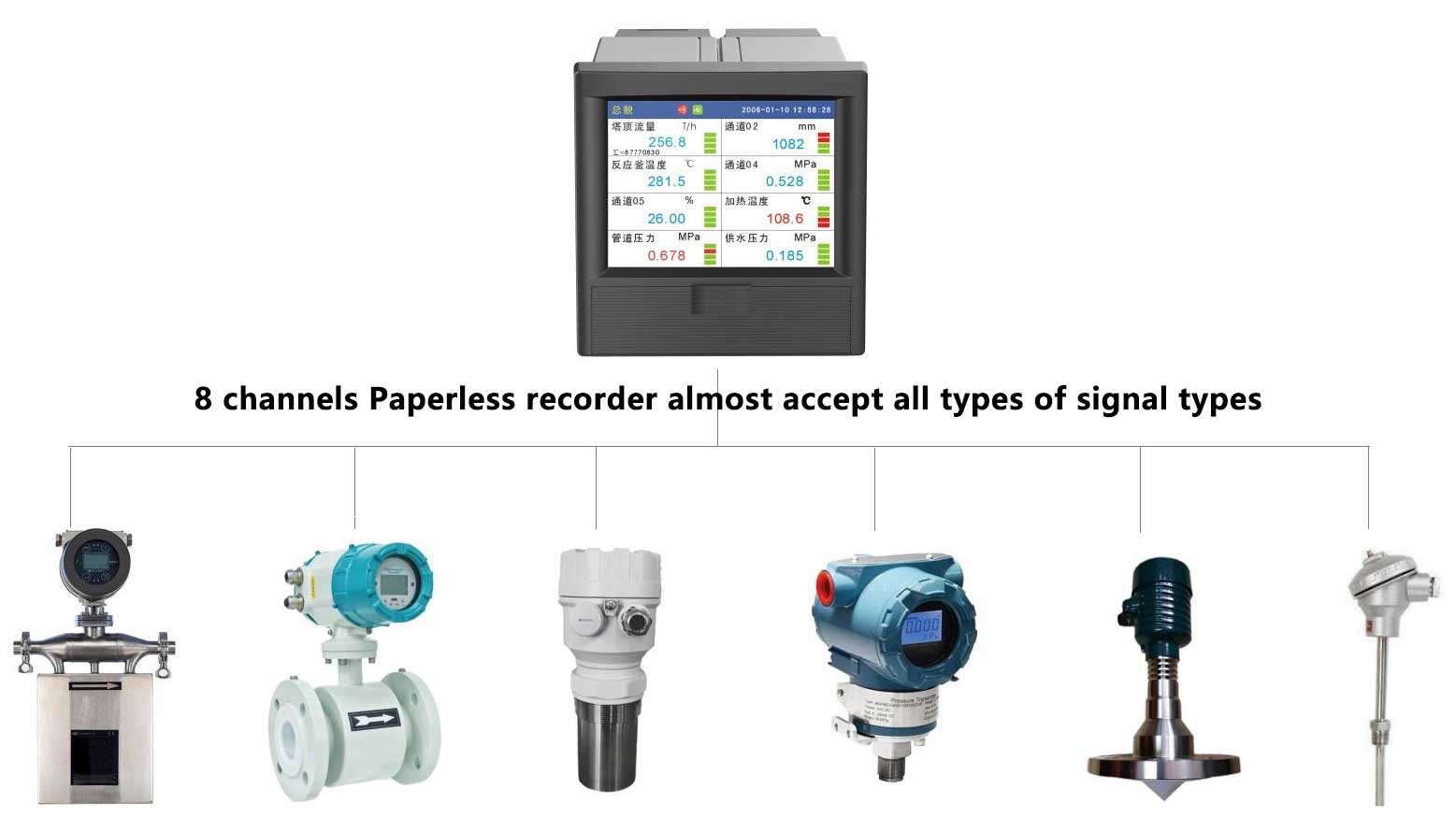

Máy ghi âm không cần giấy 8 kênh hầu như chấp nhận tất cả các loại tín hiệu.

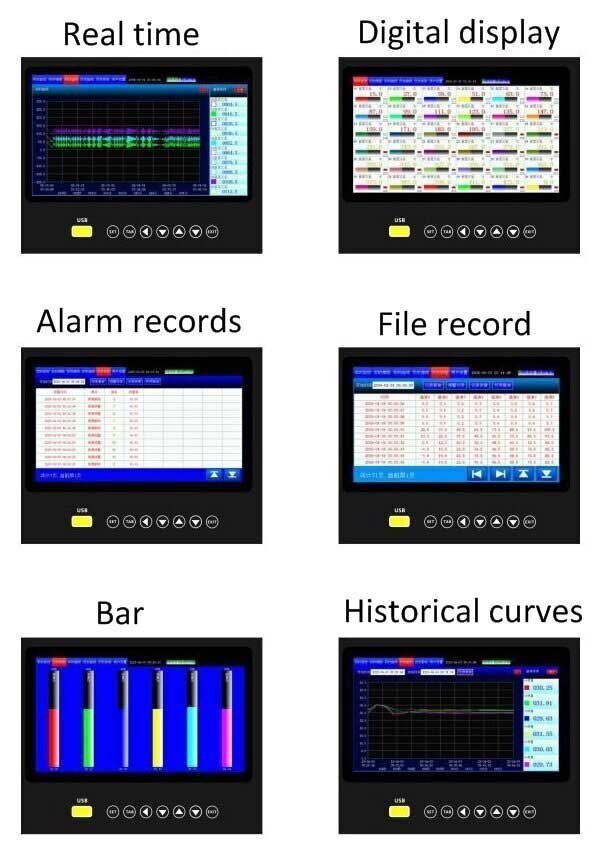

b. Hiển thị kép. Cùng một kênh có thể hiển thị cả dưới dạng phần trăm và số lượng, rất thuận tiện để theo dõi các thông số.

c. Hiển thị xu hướng theo thời gian thực. Trên cùng một trang, hai đường cong có thể được hiển thị đồng thời. Có thể chọn các khoảng thời gian ghi khác nhau thông qua cài đặt, và có thể điều chỉnh thang thời gian để phóng to hoặc thu nhỏ bất cứ lúc nào.

d. Hiển thị xu hướng lịch sử. Tùy thuộc vào các khoảng thời gian ghi khác nhau, có thể hiển thị các đường cong xu hướng từ vài ngày đến vài tháng, và thời gian hiển thị ngắn nhất có thể là trong vòng 40 giây, từ đầu đến cuối.

e. Biểu đồ cột. Biểu đồ cột 8 kênh, thuận tiện cho việc quan sát từ xa, đồng thời có các ký hiệu cài đặt cảnh báo giới hạn trên và dưới, giúp nắm bắt kịp thời tình trạng cảnh báo của từng kênh.

f. Hiển thị đường cong ở chế độ động hoàn toàn. Trong điều kiện độ phân giải hạn chế, tự động phóng to hoặc thu nhỏ dựa trên sự biến động thực tế của từng kênh để đảm bảo độ chính xác hiển thị cao nhất.

g. Chức năng hiển thị kỹ thuật số. Hai biểu đồ cột ngang, số hiệu thẻ và giá trị đo bốn chữ số 20 × 20mm (đại lượng kỹ thuật) của hai kênh có thể được hiển thị trên cùng một màn hình, và nó có chức năng hiển thị lặp tự động và hiển thị thủ công.

h. Chức năng báo động. Tất cả 8 kênh của máy ghi dữ liệu quy trình đều có chức năng báo động giới hạn trên và giới hạn dưới, và cài đặt giới hạn trên và giới hạn dưới có thể được thiết lập tùy ý thông qua cấu hình. Bất kỳ báo động nào của kênh sẽ được hiển thị bằng tiếng Anh trên màn hình hiển thị xu hướng thời gian thực, và tiếp điểm chuyển đổi báo động sẽ chuyển mạch, giúp dễ dàng kết nối với hệ thống báo động.

i. Cấu hình. Chức năng cấu hình cung cấp ba màn hình cấu hình được bản địa hóa hoàn toàn, có thể được cấu hình mà không cần đào tạo. Các chức năng cấu hình bao gồm:

• Cấu hình trang: Chọn bất kỳ hai kênh nào trong số 8 kênh.
Có thể hiển thị trên cùng một trang.
• Khoảng thời gian ghi nhận: được chia thành 9 mức, 1/2/4/8/20/40
Giây và 1/2/4 phút
• Số lượng kênh: 2/4/6/8 kênh
• Loại tín hiệu đầu vào
• Phạm vi đo lường
• Giới hạn trên và dưới của cảnh báo
• Hằng số thời gian lọc đầu vào
• Có phải là nhổ chân răng không?
• Đồng hồ: Năm/Tháng/Ngày, Giờ/Phút/Giây
• Thay đổi mật khẩu người dùng

j. Ghi hình. Mỗi kênh có thể ghi 61440 điểm dữ liệu, tổng cộng 491520 điểm dữ liệu trên 8 kênh; Thời gian lưu trữ dữ liệu được xác định bởi khoảng thời gian ghi, dao động từ tối thiểu 17 giờ đến tối đa 170 ngày. Khoảng thời gian ghi càng dài, thời gian lưu trữ càng lâu.

k. Bảo vệ khi mất điện. Tất cả dữ liệu đã ghi và thông tin cấu hình sẽ không bị mất do mất điện, với thời gian bảo vệ lên đến sáu tháng.

l. Đồng hồ thời gian thực. Bảng này cung cấp một chiếc đồng hồ lịch có tuổi đời hàng trăm năm, vẫn hoạt động bình thường ngay cả khi mất điện.

m. Giao tiếp. Cung cấp hai cổng giao tiếp RS-232C hoặc RS-485, có thể dễ dàng trao đổi thông tin với máy tính thông thường. Theo yêu cầu của người dùng, phần mềm xử lý trên PC có thể được cung cấp, bao gồm các mô-đun chức năng như in bảng, in đồ thị, phân tích dữ liệu, hiển thị đồ thị và lưu dữ liệu. Hiện tại, silverinstruments.com cung cấp máy ghi dữ liệu không giấy 8 kênh E-thernet.

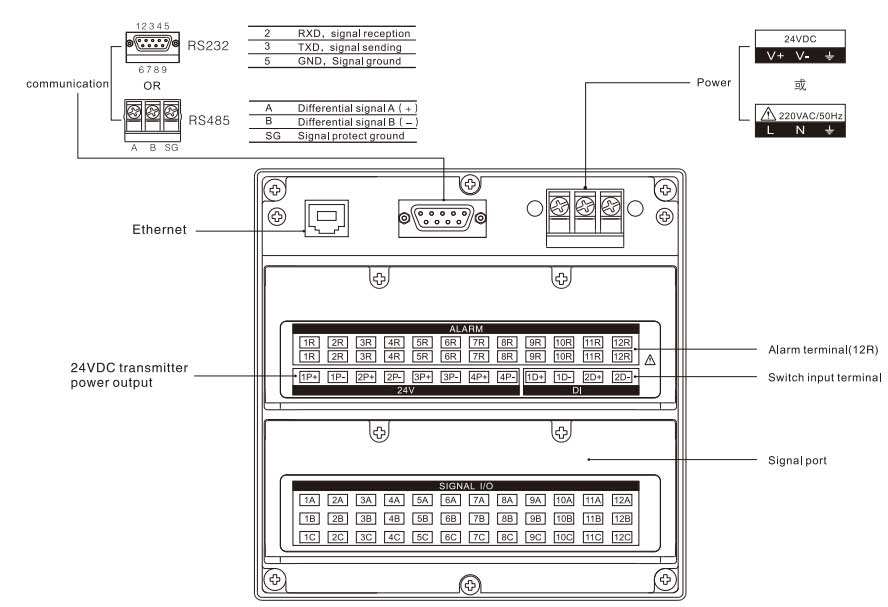

Giao tiếp RS485 hoặc RS232

n. Mã hóa. Cung cấp mật khẩu 6 chữ số; chỉ khi nhập mật khẩu này, thông tin cấu hình mới có thể được sửa đổi và mật khẩu mới có thể được đặt lại.

o. Độ chính xác hiển thị thời gian thực của đại lượng kỹ thuật ± 0,1%, độ chính xác hiển thị đường cong ± 0,4%, độ chính xác thu hồi ± 0,4%, biểu đồ cột ± 0,5%

Máy ghi âm 8 kênh không cần biểu đồ, có đèn nền. Được trang bị chức năng đèn nền, cho phép sử dụng trong môi trường hoàn toàn tối hoặc thiếu sáng.

q. Nguồn điện. DC 24V ± 10%, 200mA; AC 220V ± 10%, 5VA, 50Hz.

Kích thước: 144 × 144 × 249mm hoặc kích thước lớn hơn

Đặc điểm và ứng dụng của máy ghi âm không dùng giấy 8 kênh

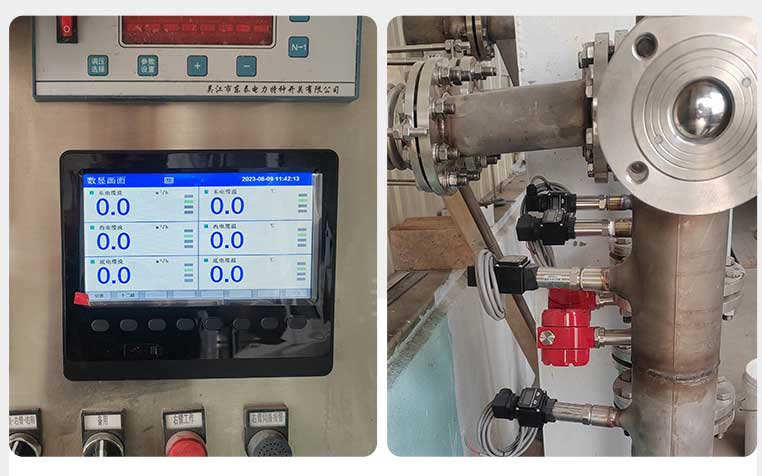

Ứng dụng rộng rãi của máy ghi âm không dùng giấy

Máy ghi âm không cần giấy với 8 kênh đầu vào, là máy ghi âm thế hệ mới kết hợp công nghệ vi xử lý, bộ nhớ dung lượng cực lớn và công nghệ màn hình LCD đồ họa, có những đặc điểm rất rõ ràng:

Độ tin cậy cao
Máy ghi âm giấy truyền thống luôn dựa vào các cơ cấu truyền động và động cơ servo, khiến chúng trở thành những thiết bị có tỷ lệ hỏng hóc cao nhất và khối lượng công việc bảo trì lớn nhất trong số tất cả các thiết bị phụ trợ; Máy ghi âm không dùng giấy và không cần ghi chú biến máy ghi âm thành một thiết bị hoàn toàn điện tử, không có bất kỳ bộ phận truyền động cơ khí nào bên trong, và độ tin cậy của nó sẽ được cải thiện đáng kể.

Không cần bảo trì hàng ngày đối với máy ghi biểu đồ không dùng giấy công nghiệp 8 kênh.
Các máy ghi âm thông thường không thể thiếu giấy và bút, những vật tư tiêu hao cần được thay thế thường xuyên, làm tăng khối lượng công việc bảo trì hàng ngày. Máy ghi âm không dùng giấy với 8 kênh đầu vào loại bỏ hoàn toàn giấy và bút, khiến việc thay thế chúng trở nên bất khả thi, giảm đáng kể khối lượng công việc của người vận hành thiết bị.

Chi phí vận hành hàng ngày bằng không.
Chi phí vận hành hàng ngày của các thiết bị ghi chép thông thường bao gồm hai phần chính: thứ nhất là chi phí thay giấy và bút, chiếm một phần đáng kể trong tổng chi phí. Ví dụ, thiết bị ghi chép phun mực mới nhất trên thị trường cần thay hai đầu phun và một hộp giấy ghi mỗi năm, tổng cộng khoảng 2000 nhân dân tệ; thứ hai là chi phí thay thế và bảo trì các bộ phận cơ khí chuyển động. Còn các thiết bị ghi chú không dùng giấy không cần tốn tiền để thay giấy và bút, và tuổi thọ của các linh kiện điện tử dài hơn nhiều so với các bộ phận cơ khí chuyển động. Trong suốt thời gian sử dụng bình thường, không cần phải tốn tiền để thay thế các linh kiện điện tử.

Đa dạng chức năng
Điều này là hiển nhiên. Như đã đề cập trước đó, máy ghi biểu đồ không cần giấy 8 kênh là sản phẩm kết hợp CPU, bộ nhớ dung lượng cực lớn và công nghệ màn hình đồ họa lỏng. Nó có những chức năng mà các máy ghi thông thường không thể sánh kịp:
a. Chức năng hiển thị dạng thanh độ phân giải cao
b. Chức năng hiển thị kỹ thuật số với cỡ chữ lớn
c. Chức năng nhớ lại đường cong tiện lợi và có độ chính xác cao
d. Chức năng nén và khuếch đại để hiển thị đường cong
e. Giao diện cấu hình cực kỳ thân thiện
f. Tạo điều kiện cho việc xử lý lại, xử lý và sử dụng dữ liệu, chẳng hạn như tiến hành phân tích hệ thống, lập mô hình, v.v.

Hiệu năng cao nhưng giá thành thấp
Nhờ chức năng mạnh mẽ và không cần chi phí vận hành hàng ngày, giá thành sử dụng tổng thể của nó thấp hơn nhiều so với các máy ghi âm thông thường.
Nhờ có nhiều ưu điểm, máy ghi âm không cần biểu đồ đã thu hút được sự quan tâm lớn từ người dùng và có thể dự đoán rằng chúng sẽ được người dùng chấp nhận rộng rãi trong tương lai gần.
