Nguyên lý làm việc của máy đo lưu lượng siêu âm Doppler
Máy đo lưu lượng Doppler là một loại máy đo lưu lượng siêu âm. Nó sử dụng Hiệu ứng Doppler để đo lưu lượng thể tích chất lỏng qua đường ống. Sự nhiễu loạn không liên tục tồn tại trong bất kỳ chất lỏng chảy nào trong đường ống. Những nhiễu loạn không liên tục này có thể là các hạt rắn lơ lửng hoặc bọt khí, hoặc các bề mặt phân cách do nhiễu loạn chất lỏng. Sự nhiễu loạn này gây ra sự thay đổi tần số của tín hiệu siêu âm phản xạ (nghĩa là tín hiệu tạo ra chênh lệch tần số) và tốc độ dòng chảy có thể được đo bằng cách đo chênh lệch tần số. Cảm biến lưu lượng siêu âm Doppler tạo và nhận tín hiệu siêu âm, đồng thời tính toán tốc độ dòng chất lỏng, nó cũng là một loại lưu lượng kế doppler siêu âm hai chiều có thể đo tốc độ dòng chảy thuận hoặc ngược.
Đặc điểm của máy đo lưu lượng siêu âm Doppler
Một.Đồng hồ đo lưu lượng siêu âm không tiếp xúc: Không cần phải gián đoạn quá trình sản xuất, đây là đồng hồ đo lưu lượng không xâm lấn, vì kẹp đồng hồ đo lưu lượng siêu âm doppler trên cảm biến không tiếp xúc với chất lỏng nên không cần phải vệ sinh thường xuyên, không có tắc nghẽn đường ống, ăn mòn, mòn hoặc dính và các vấn đề khác.
b. Có thể được sử dụng cho các chất lỏng bẩn, chẳng hạn như nước thải, bột giấy, nước thải, v.v., Đối với chất lỏng phức tạp (chẳng hạn như môi trường dòng chảy đa pha có chứa các hạt rắn, bong bóng, v.v. trong môi trường), không thể sử dụng lưu lượng kế siêu âm thời gian vận chuyển để đo, nhưng lưu lượng kế siêu âm loại Doppler có thể đạt được phép đo.
c. Máy đo lưu lượng siêu âm hiệu ứng Doppler có thể được sử dụng trên nhiều loại đường ống khác nhau, chẳng hạn như ống lót xi măng, đường ống lót cao su, ống plexiglass, ống cao su, .etc;
d. Máy đo lưu lượng doppler siêu âm có thể đo tốc độ dòng chảy của chất lỏng không dẫn điện hoặc chất lỏng ăn mòn và hung hãn.
Thông số kỹ thuật
Các loại: máy đo lưu lượng doppler cầm tay & máy đo lưu lượng siêu âm loại doppler gắn tường

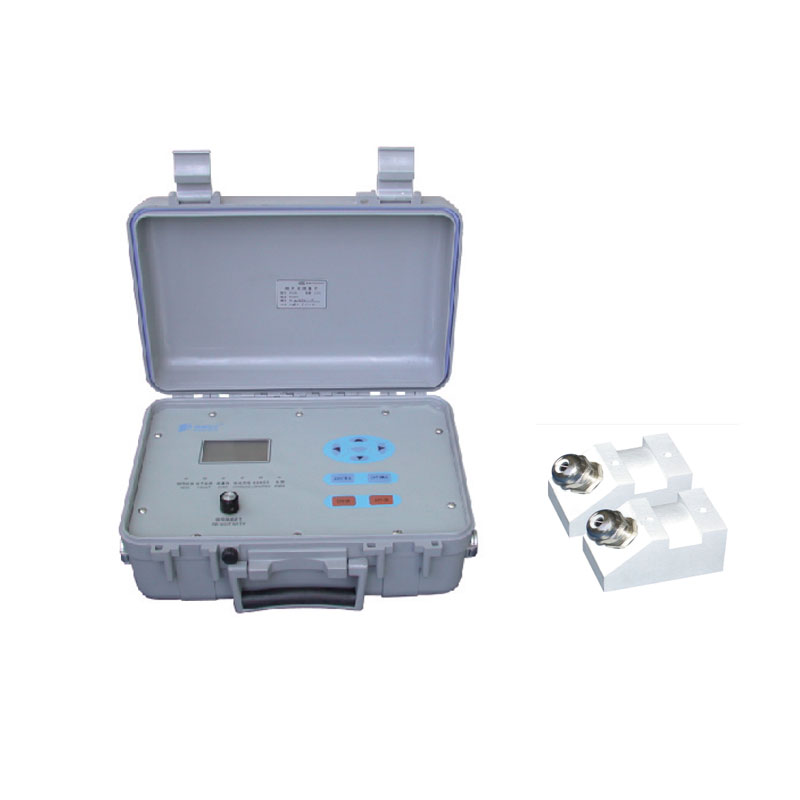

Portable Doppler Flow Meter
Wall Mount Doppler Flow meter
Doppler Flow meter Clam on sensor
Độ chính xác của máy đo lưu lượng Doppler: ± 1% hoặc ± 2%, Độ lặp lại: ± 0,5%
Vận tốc dòng chảy: 0,3~6,0 m/s
Kích thước: 2 inch đến 118”, kích thước bình thường: 4 inch, 6 inch, 8”, DN200, 10 inch, máy đo lưu lượng Doppler DN300.etc
Chỉ báo kỹ thuật số với màn hình LCD, màn hình LCD có đèn nền kỹ thuật số 5 × 20
Đầu ra: đầu ra 4-20mA; đầu ra cảnh báo trạng thái rơle, cổng nối tiếp RS-232 hoặc RS-485;
Bộ ghi dữ liệu: Tích hợp đồng hồ đo lưu lượng của bộ ghi dữ liệu;
Cảm biến siêu âm có thể được kẹp trên loại hoặc đầu dò chèn.
Hiệu ứng Doppler Nhiệt độ môi trường hoạt động của dòng siêu âm: -20~ 50°c;
Nhiệt độ chất lỏng: -40~ 82°c hoặc -40~ 150°c, máy đo lưu lượng Doppler nhiệt độ cao;
Vật liệu ống có thể được sử dụng: thép carbon, thép không gỉ, gang, Cooper, PVC, nhôm, thép thủy tinh, kim loại cứng, nhựa., V.v.
Nguồn điện: Chạy bằng pin, nguồn điện 220V AC hoặc 24V DC;
Xếp hạng bảo vệ: IP67 cho giá treo tường và IP68 cho máy đo lưu lượng siêu âm loại cầm tay;
Loại chất lỏng nào có thể được đo bằng lưu lượng kế siêu âm doppler?
Đồng hồ đo lưu lượng nước thải thành phố, đồng hồ đo lưu lượng nước thải công nghiệp, đồng hồ đo lưu lượng nước tuần hoàn, thiết bị đo lưu lượng nước rửa than, cảm biến lưu lượng dầu thô, bộ truyền lưu lượng bột giấy, đồng hồ đo lưu lượng xi-rô, đồng hồ đo lưu lượng bùn, đồng hồ đo lưu lượng dầu bôi trơn, đồng hồ đo lưu lượng sữa, lưu lượng nước trái cây máy đo, thuốc lỏng, máy đo lưu lượng chất lỏng axit và kiềm, v.v.
Dưới đây là video hướng dẫn cách lắp đặt máy đo lưu lượng siêu âm doppler.
