Lưu lượng kế siêu âm ống được lấp đầy một phần

Lưu lượng kế siêu âm ống được lấp đầy một phần

Related Products

  • Lưu lượng kế kênh hở siêu âm

    Lưu lượng kế kênh hở siêu âm

    Lưu lượng kế kênh hở siêu âm
    Tiêu chuẩn 4-20mA & MODBUS-RTU
    Dùng để đo lưu lượng của máng và đập tràn.

  • Máy đo lưu lượng từ hai chiều

    Máy đo lưu lượng từ hai chiều

    Giới thiệu về Máy đo lưu lượng từ tính hai chiều Máy đo lưu lượng từ tính hai chiều là tuyệt tác của kỹ thuật hiện đại, mang đến giải pháp chính xác và hiệu quả cao để đo lưu lượng chất lỏng. Những...

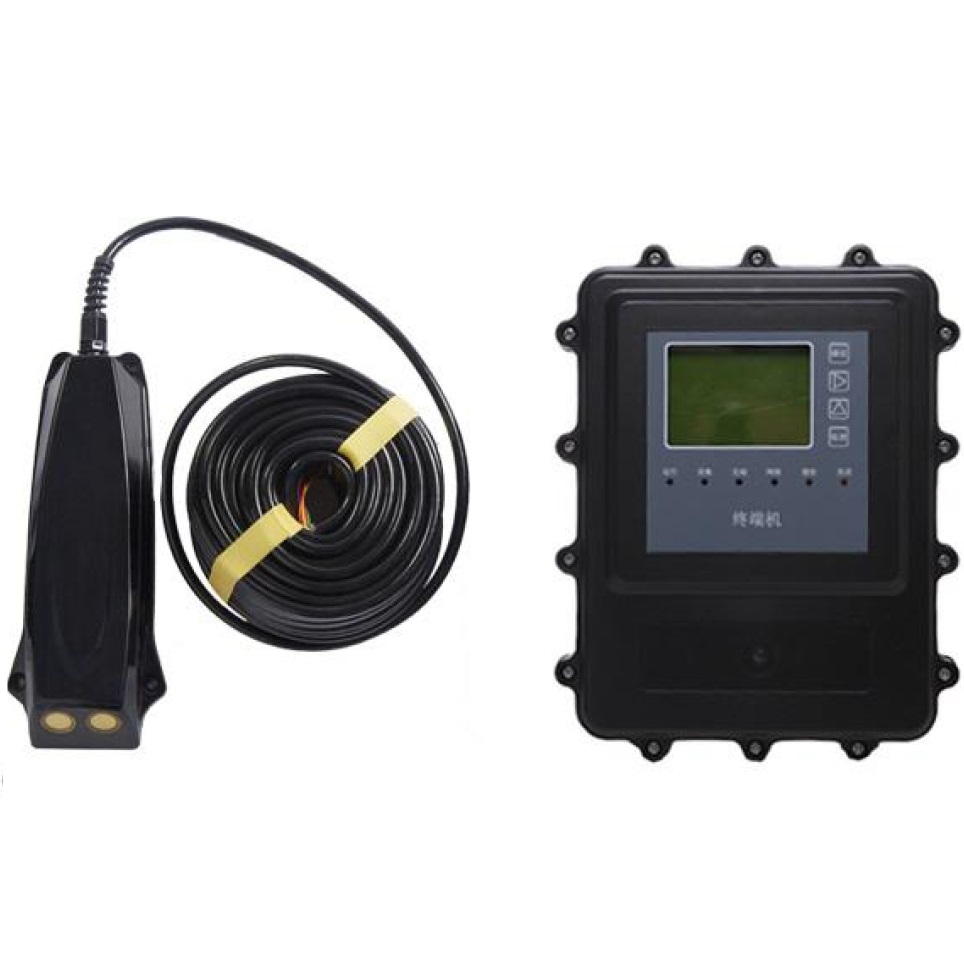

Lưu lượng kế siêu âm Doppler kênh hở là thiết bị được sử dụng để đo lưu lượng của đường ống hoặc kênh được đổ đầy một phần.

Nguyên lý của máy đo lưu lượng siêu âm đường ống được lấp đầy một phần dòng SLH-OP

Đo độ dịch chuyển Doppler do phản xạ của chùm siêu âm từ vật liệu phản xạ, chẳng hạn như các hạt rắn hoặc bọt khí bị cuốn theo trong chất lỏng đang chảy, hoặc độ nhiễu loạn của chính chất lỏng, cho phép tính toán vận tốc dòng chảy. Bằng cách sử dụng tốc độ âm thanh qua không khí, khoảng cách từ cảm biến đến mức chất lỏng có thể được xác định. Sau đó, có thể tính toán lưu lượng qua kênh dựa trên phép đo mức; với người dùng nhập các thuộc tính của kênh. Nó tính toán lưu lượng dựa trên vận tốc dòng chảy trung bình, độ sâu của nước và nhiệt độ nước. Thiết bị cũng có thể hiển thị lưu lượng theo mặt cắt ngang.

Nhiệt độ nước được đo bằng đầu dò nhiệt độ, được đặt ở phía trên cùng của thiết bị và cần phải ngâm trong nước trong một khoảng thời gian nhất định để phản ánh nhiệt độ nước thực tế. Điều này được thực hiện để hiệu chuẩn tốc độ của sóng siêu âm trong nước và hiệu chỉnh các giá trị mực nước được đo bằng cảm biến áp suất. Độ sâu của nước được đo bằng cảm biến áp suất có độ chính xác cao được đặt ở phía dưới của thiết bị, với bộ phận cảm biến tiếp xúc trực tiếp với nước.

Ưu điểm của máy đo lưu lượng siêu âm ống một phần SLH-OP Series

  • Không mất áp, không cần xây dựng kênh hoặc đập tràn.
  • Không cần hiệu chỉnh mối quan hệ mực nước-lưu lượng, đặc biệt phù hợp với các kênh có dòng chảy chậm, nơi không thể sử dụng phương pháp mực nước; không cần thi công kỹ thuật, không tốn chi phí kỹ thuật, lắp đặt nhanh chóng và dễ dàng mà không cần gián đoạn dòng chảy.
  • Đầu dò của thiết bị được lắp trực tiếp trên giá đỡ đơn giản, có thể tháo rời, cố định vào thành kênh và được kết nối với thiết bị đầu cuối điều khiển thông qua cáp truyền thông.
  • Tiêu thụ điện năng thấp, có thể hoạt động liên tục ngoài hiện trường mà không cần nguồn điện bên ngoài.
  • Thiết bị đầu cuối điều khiển đi kèm với một pin tích hợp nhỏ có thể hoạt động liên tục trong 2 tháng và có thể tiếp tục hoạt động sau khi sạc hoặc thay pin dự phòng. Nó cũng có thể được kết nối với pin lớn hoặc điện gia dụng.
  • Hiển thị và lưu trữ tại chỗ, với khả năng lưu trữ lên đến sáu tháng. Dữ liệu đo lường cuối cùng được tự động hiển thị tại chỗ và dữ liệu lịch sử có thể được truy vấn thông qua các nút điều khiển hiển thị trên thiết bị đầu cuối. Dữ liệu từ các phép đo được thực hiện sau mỗi 10 phút có thể được lưu trữ trong sáu tháng.


Thông số kỹ thuật

Velocity

Range

21 mm/s~5000 mm/s

Accuracy

± 1% of measured velocity

Resolution Ratio

1 mm/s

Temperature

Operation Temperature

0 °C~ 60°C

Resolution

0.2 °C

Level

Range

0~10m

Resolution

1 mm

Accuracy

± 0.5 % of measured level

Flow Rate

Accuracy

± 2 % of measured flow

Power supply

12V DC or 220V AC

Communication

RS 232,RS485 ,4-20mA

Protocol

MODBUS

Data Storage

Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.

Operation Temperature

0 °C~ 60°C

Housing Material

PC or PVC plastic

Protection Level

IP68

Reliable

MTBF25000h

Size

230×90×37 mm (probe) and 257×179×70 mm (terminal).

Standard communication cable length is 10m, extendable up to 1000m.

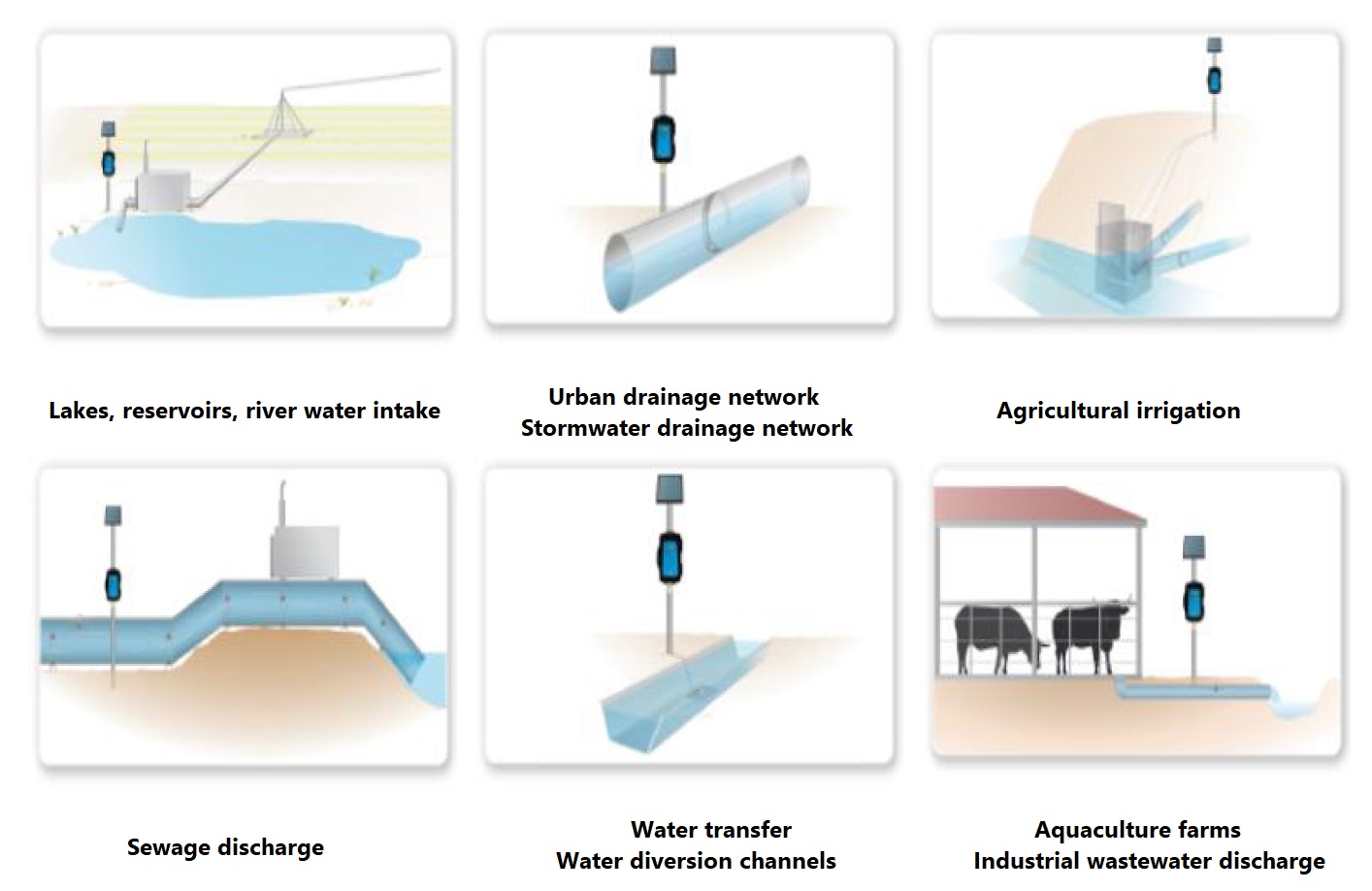

Ứng dụng

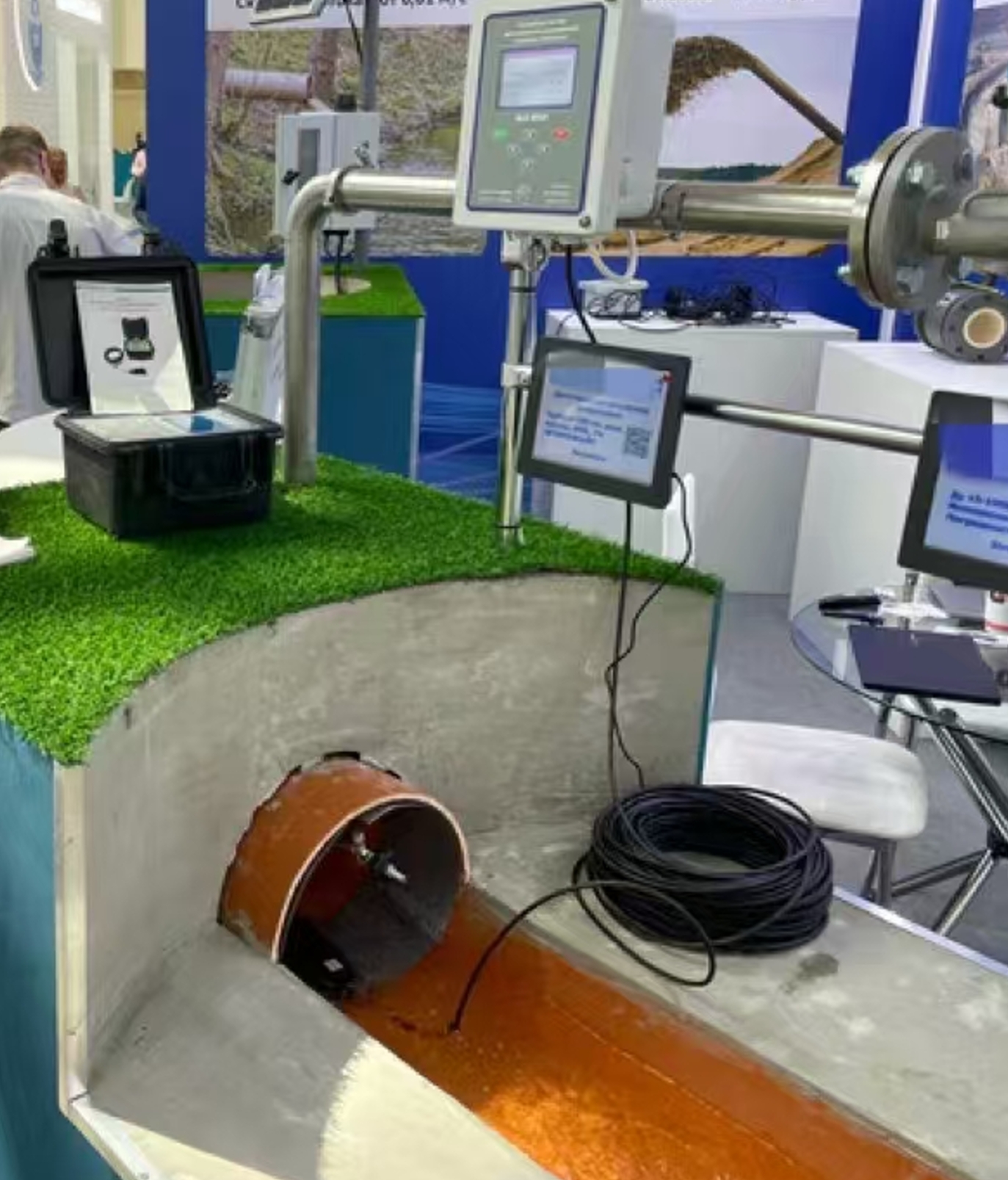

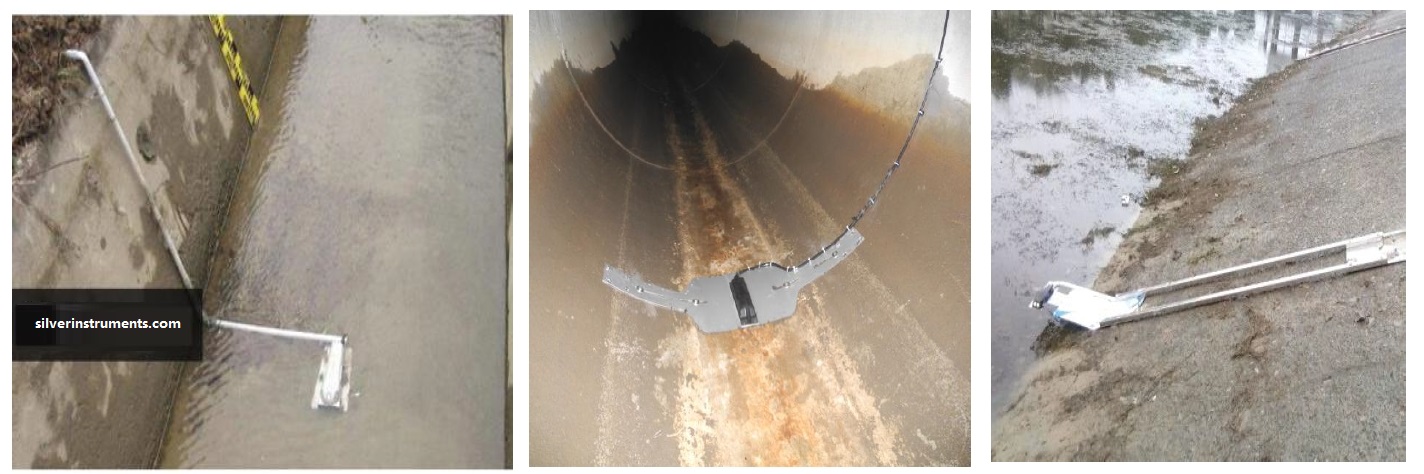

Hình ảnh trang web
