1. GIỚI THIỆU SẢN PHẨM

Lưu lượng kế rễ chất lỏng dòng LL là một loại lưu lượng kế dịch chuyển tích cực hoặc đôi khi chúng tôi gọi là Lưu lượng kế thùy quay Với thiết kế sản phẩm sáng tạo, vẻ ngoài hấp dẫn và cấu trúc hợp lý, lưu lượng kế dòng LL mang lại độ chính xác cao, độ tin cậy cao, dễ dàng lắp đặt và sử dụng. Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực dầu khí, điện lực, luyện kim, vận tải, quốc phòng và các lĩnh vực khác để đo lường dầu mỏ và thanh toán thương mại.

1.1 Nguyên lý hoạt động

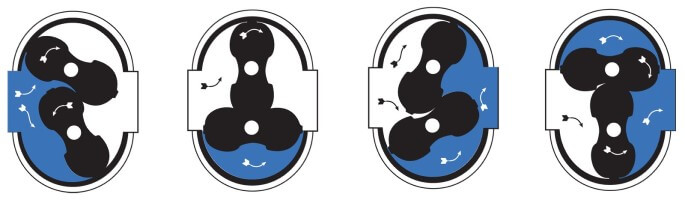

working principle of roots flow meter

Khi chất lỏng được đo chảy qua buồng đo, chênh lệch áp suất được hình thành ở đầu vào và đầu ra của lưu lượng kế, và các ống đo lưu lượng dạng ống (Liquid Roots) quay dưới tác động của chênh lệch áp suất này. Đồng thời, thông qua một cặp bánh răng dẫn động được cố định trên trục thùy, hai ống đo lưu lượng dạng ống (Liquid Roots) duy trì chuyển động quay liên tục. Khi các ống đo lưu lượng dạng ống (Liquid Roots) quay, chất lỏng liên tục được xả từ lưu lượng kế qua buồng đo. Thể tích chất lỏng đi qua mỗi cặp ống đo gấp bốn lần thể tích buồng đo. Thông qua cơ cấu khớp nối và giảm kín, số vòng quay được giảm và truyền đến bộ đếm, biểu thị lưu lượng tức thời và lưu lượng tích lũy của chất lỏng.

Việc lắp đặt bộ truyền tín hiệu vào cơ cấu đếm sẽ tạo ra lưu lượng kế với bộ truyền tín hiệu. Khi kết hợp với các thiết bị hiển thị hoặc hệ thống vi xử lý, nó có thể thực hiện đo lường và điều khiển tự động từ xa (định lượng, tích lũy, tức thời và các chức năng khác). Để biết hướng dẫn sử dụng, vui lòng tham khảo sổ tay phân loại thiết bị hiển thị.

1. 2. TIÊU CHUẨN VÀ CHỨNG NHẬN

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . THÔNG SỐ KỸ THUẬT

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Vật liệu thành phần chính và áp suất danh nghĩa

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

Ghi chú ứng dụng:

• Dòng LL-AL: Lưu lượng kế bằng gang được sử dụng rộng rãi cho nhiều loại dầu và chất lỏng không ăn mòn.

• Dòng LL-EL: Lưu lượng kế bằng thép đúc phù hợp với chất lỏng có áp suất cao và độ nhớt thấp.

• Dòng LL-LL: Hợp kim nhôm siêu nhẹ dùng cho chất lỏng có áp suất thấp, độ nhớt thấp.

1. 4. PHẠM VI LƯU LƯỢNG

Phạm vi lưu lượng thay đổi tùy thuộc vào độ nhớt của chất lỏng và cấp độ chính xác yêu cầu.

Đơn vị phạm vi lưu lượng: m³/h

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

Lưu ý: Đối với các ứng dụng yêu cầu độ chính xác 0,2% với yêu cầu lưu lượng cụ thể, có thể sử dụng kết cấu kín cơ khí với lưu lượng tối đa đã điều chỉnh. Vui lòng tham khảo nhà máy để biết cấu hình cụ thể.

1. 5. KÍCH THƯỚC VÀ LẮP ĐẶT

dimensions of roots flow meter

Tham khảo tài liệu bảng kích thước riêng biệt để biết thông số kỹ thuật đầy đủ của:

• Lưu lượng kế loại gang (Dòng LL-AL) - Cấu trúc kín từ tính

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

Mẫu giải thích mô hình: LL-AL25.06

Lưu lượng kế LL-Liquid Roots

AL-Vỏ gang + rotor hợp kim nhôm

25-DN25

.06-Áp suất 0,6 Mpa

• Lưu lượng kế loại thép đúc (Dòng LL-EL) - Cấu trúc kín từ tính

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

Mẫu giải thích mô hình: LL-EL40.4

Lưu lượng kế LL-Liquid Roots

Vỏ thép EL-Cast + rotor hợp kim nhôm

40-DN40

.4-Áp suất 4Mpa

2. CẤU HÌNH ĐỒNG HỒ LƯU LƯỢNG

Lưu lượng kế thường được cung cấp từ nhà máy theo các cấu hình sau. Xem bảng bên dưới để biết các model bộ đếm và thông số hiệu suất tương ứng:

Type	Parameters	Pictures

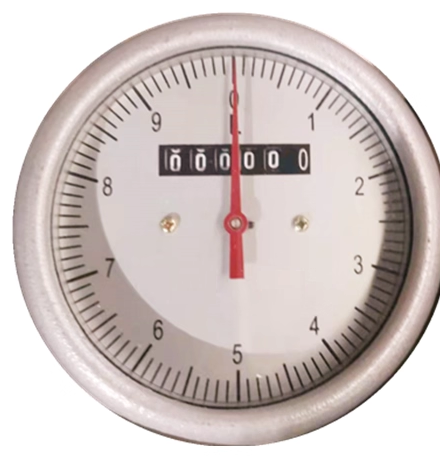

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

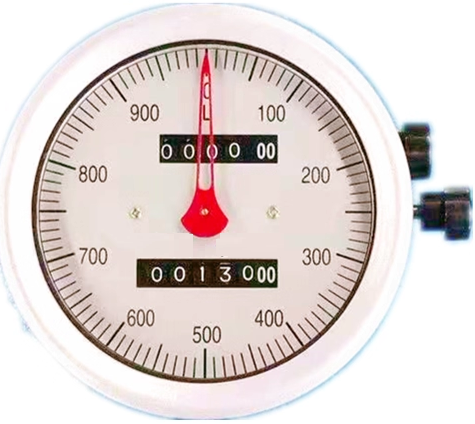

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3.LỰA CHỌN MÔ HÌNH

Hệ thống mã hóa sau đây được sử dụng để lựa chọn mô hình lưu lượng kế Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
Accuracy	J	0.2%
Accuracy	J2	0.3%
