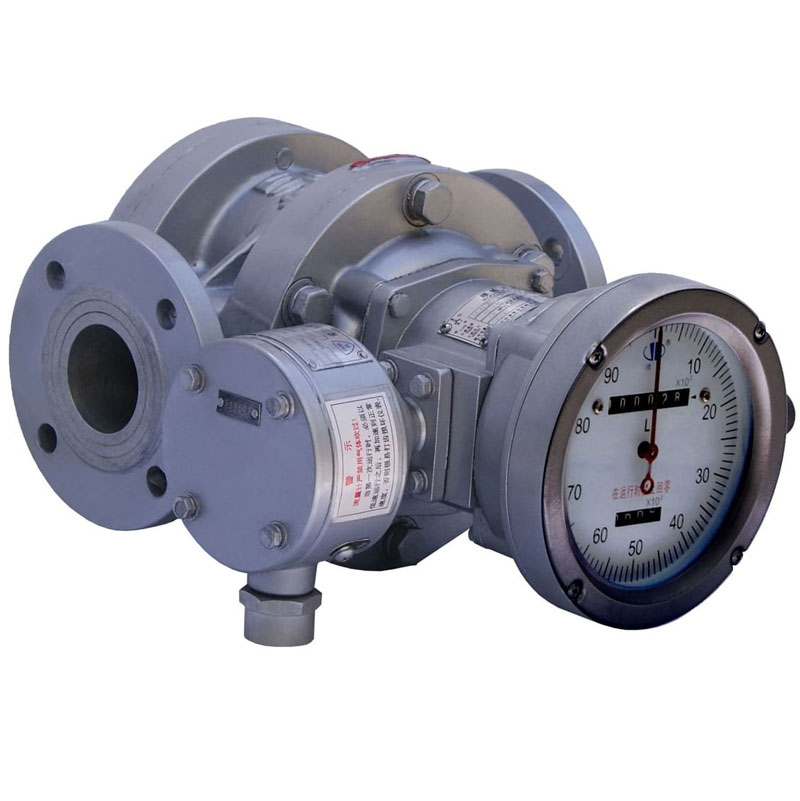

Lưu lượng kế dịch chuyển tích cực với đầu ra 4-20mA

Lưu lượng kế dịch chuyển tích cực: sự lựa chọn đáng tin cậy cho phép đo có độ chính xác cao

Lưu lượng kế dịch chuyển tích cực là gì?

Lưu lượng kế dịch chuyển dương, còn được gọi là lưu lượng kế thể tích, là một thiết bị đo lưu lượng chất lỏng chính xác. Nguyên lý hoạt động của nó rất trực tiếp: nó chia chất lỏng thành các "đơn vị nhỏ" có thể tích đã biết và tính toán tổng thể tích chất lỏng bằng cách đếm số lượng các đơn vị này. Nó giống như việc sử dụng một gầu có dung tích cố định để đo tổng lượng chất lỏng chảy qua từng gầu trong đường ống. Các loại lưu lượng kế phổ biến bao gồm lưu lượng kế bánh răng oval, lưu lượng kế bánh răng trụ và lưu lượng kế bánh răng xoắn.

Đồng hồ đo lưu lượng dịch chuyển tích cực có thể áp dụng rộng rãi trong nhiều trường hợp

Nhờ đặc tính chính xác cao, lưu lượng kế PD thường được sử dụng trong các trường hợp yêu cầu đo lường, lắng đọng hoặc kiểm soát mẻ chính xác. Các ứng dụng điển hình bao gồm:

• Kinh doanh dầu mỏ: chẳng hạn như trạm xăng, vận chuyển dầu diesel, nhiên liệu, dầu hỏa, propan, nhiên liệu phản lực, dầu thô và các sản phẩm dầu tinh chế.
• Ngành công nghiệp hóa chất: Thêm chính xác các thuốc thử hóa học đắt tiền hoặc quan trọng, chẳng hạn như toluene, xylem, naphta, parafin
• Thực phẩm và dược phẩm: đo lường nguyên liệu thô như dầu ăn, rượu, etanol, mật mía, xi-rô, v.v.
• Đo chất lỏng có độ nhớt cao như nhựa, dầu thô và nhựa đường.

Tại sao chúng ta cần lưu lượng kế dịch chuyển dương đầu ra 4-20mA?

Lưu lượng kế PD cơ học truyền thống chủ yếu cung cấp lưu lượng tích lũy (tổng lưu lượng sử dụng) mà không có đầu ra. Silverinstruments.com có thể cung cấp các model được trang bị chức năng đầu ra 4-20mA, mang lại những lợi thế hiện đại hóa quan trọng:

Thực hiện giám sát từ xa lưu lượng tức thời: Tín hiệu 4-20mA có thể tương ứng liền mạch với giá trị lưu lượng tức thời của chất lỏng. Điều này cho phép người vận hành theo dõi sự thay đổi lưu lượng trong đường ống theo thời gian thực tại phòng điều khiển trung tâm, cải thiện đáng kể sự tiện lợi của việc điều khiển quy trình.

Dễ dàng tích hợp và tự động hóa: Đầu ra analog 4-20mA là tín hiệu chuẩn mực nhất trong lĩnh vực điều khiển công nghiệp, có thể dễ dàng được tiếp nhận bởi các hệ thống như PLC và DCS. Điều này cho phép dữ liệu lưu lượng tham gia trực tiếp vào quá trình điều khiển tự động, chẳng hạn như tự động điều chỉnh van, kích hoạt báo động hoặc liên kết với các thiết bị khác.

Nâng cao giá trị dữ liệu: Bằng cách đồng thời thu thập lưu lượng tức thời (dòng điện đầu ra 4-20mA) và lưu lượng tích lũy (hiển thị bởi chính thiết bị), doanh nghiệp có thể tiến hành phân tích hiệu quả năng lượng toàn diện hơn, tối ưu hóa quy trình và chẩn đoán lỗi.

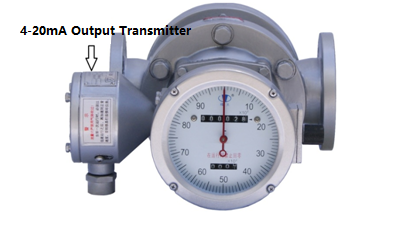

Bộ truyền tín hiệu đầu ra tương tự 4-20mA cho lưu lượng kế PD

Bộ truyền tín hiệu đầu ra 4-20mA dòng BMF có thể được ghép nối với đồng hồ đo lưu lượng dịch chuyển tích cực của công ty chúng tôi để chuyển đổi lưu lượng tức thời tại chỗ thành tín hiệu đầu ra tương tự 4-20mA và truyền dữ liệu từ xa đến phòng điều khiển để hiển thị, điều chỉnh và kiểm soát lưu lượng tức thời. Thiết bị cũng xuất tín hiệu xung lưu lượng để tính tổng lưu lượng.

Tính năng của bộ phát 4-20mA cho máy đo PD

1. Hệ thống bốn dây (dây nguồn dương, dây dòng điện 4-20mA, dây tín hiệu xung, dây nối đất nguồn)

• Lưu ý: Chỉ dành cho đầu ra 4-20mA, đây là hệ thống ba dây. Dây tín hiệu xung không được kết nối bên ngoài trong quá trình vận chuyển.

2. Đầu ra trực tiếp 4-20mA từ lưu lượng kế, khoảng cách truyền dẫn dài, an toàn và đáng tin cậy

Thông số kỹ thuật của bộ phát 4-20mA cho lưu lượng kế PD

1. Tín hiệu đầu ra:

a. Dòng điện tương tự 4-20mA

b. Xung điện áp: VL < 0,5V, VH> 9V đối với nguồn cung cấp 12V; VL < 1V, VH> 20V đối với nguồn cung cấp 24V

2. Sai số cho phép:

• Số lượng tương tự: ±0,5% FS

• Số lượng xung: ±1 xung

3. Nhiệt độ môi trường: -25°C đến +50°C

4. Điện trở tải số lượng tương tự (đầu người dùng):

• <400Ω cho nguồn cung cấp 12V

• <800Ω cho nguồn cung cấp 24V

5. Nguồn điện:

• DC12V ± 10%, 60mA

• DC24V ± 10%, 60mA

6. Xếp hạng chống cháy nổ: ExdIIBT5

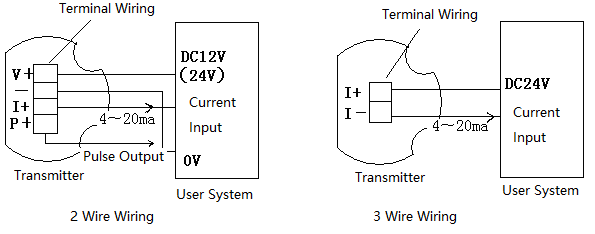

Cách đấu dây cho bộ truyền tín hiệu lưu lượng 4-20mA dòng BMF

Khi đặt hàng, người dùng vui lòng ghi rõ nguồn điện DC24V hay 12V. Việc đấu nối dây điện cần được thực hiện theo sơ đồ được cung cấp.

THẬN TRỌNG: KHÔNG KẾT NỐI DÂY ĐIỆN KHI ĐANG CÓ NGUỒN ĐIỆN!

Phần kết luận

Bản thân lưu lượng kế dịch chuyển dương đồng nghĩa với độ chính xác cao. Việc bổ sung chức năng đầu ra 4-20mA tương đương với việc trang bị "mắt và tai từ xa", khiến nó không chỉ là một "cân đo" chính xác mà còn là một thành phần tham gia đáng tin cậy và thời gian thực trong các hệ thống điều khiển quy trình tự động hóa hiện đại, một phần quan trọng để đạt được trí tuệ công nghiệp và quản lý tinh vi.
