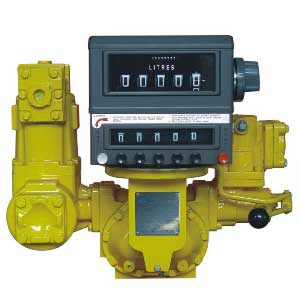

Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực dòng LC-M

Đồng hồ đo dòng LC-M là đồng hồ đo lưu lượng kiểu dịch chuyển tích cực dùng cho chất lỏng; nó là một loại đồng hồ đo lưu lượng nhiên liệu số lượng lớn. Chúng được thiết kế để đo lưu lượng chất lỏng số lượng lớn trong cả ứng dụng truyền tải và điều khiển quy trình; rất phù hợp cho việc đo lưu lượng dầu và nhiên liệu số lượng lớn.

Nguyên lý hoạt động của lưu lượng kế thể tích dương

Đồng hồ đo bao gồm một vỏ bọc trong đó hai rôto dịch chuyển dạng cánh và một rôto chặn đơn ở giữa quay đồng bộ bên trong ba lỗ hình trụ mà không có sự tiếp xúc kim loại với kim loại bên trong bộ phận đo. Mỗi rôto được đỡ ở hai đầu bởi một tấm ổ trục mà qua đó các trục rôto nhô ra.
Các rôto dịch chuyển dạng cánh quạt di chuyển luân phiên qua hai nửa lỗ hình trụ của bộ phận đo, trong khi rôto chặn đơn quay bên trong lỗ của nó theo cách tạo ra một lớp bịt kín mao dẫn liên tục giữa sản phẩm đầu vào chưa được đo và sản phẩm đầu ra đã được đo.
Ở một đầu của mỗi trục rôto có một bánh răng định thời. Bánh răng rôto hãm, có số răng gấp đôi so với mỗi bánh răng rôto dịch chuyển, quay với tốc độ bằng một nửa tốc độ quay của các rôto dịch chuyển.

Ưu điểm của lưu lượng kế thể tích dương dòng LC-M

• Cơ chế điều chỉnh vô cấp tuyệt vời cho phép điều chỉnh chính xác từng milimét của đồng hồ đo.
• Độ chính xác và độ lặp lại cao trên phạm vi lưu lượng rộng, độ chính xác vượt trội ở lưu lượng không đổi.
• Ít cần bảo trì, không có sự tiếp xúc kim loại với kim loại trong buồng đo, tuổi thọ cao. Tổn thất áp suất thấp, là đồng hồ đo lưu lượng trọng lực thực sự.
• Đo lưu lượng với độ chính xác cao bất kể sự dao động áp suất, thay đổi nhiệt độ và sự thay đổi độ nhớt.
• Các phụ kiện của đồng hồ đo lưu lượng kiểu dịch chuyển tích cực bao gồm bộ lọc khí, lưới lọc, van và nhiều lựa chọn về bộ đếm và máy in cơ khí hoặc điện tử để cài đặt trước, tính tổng lượng hàng giao và in hóa đơn.

Thông số kỹ thuật của đồng hồ đo lưu lượng PD

• Vật liệu chế tạo cảm biến lưu lượng kế PD: nhôm, gang và thép không gỉ
• Lưu lượng kế PD độ chính xác cao: ± 0,2%
• Độ lặp lại: ≤0,07%
• Đơn vị đo lưu lượng: Lít/Gallon Mỹ/Gallon Anh
• Kích thước và phạm vi lưu lượng kế PD hiện có
• Lưu lượng kế PD 40mm hoặc 1,5”: 25-250 L/phút
• Lưu lượng kế kiểu dịch chuyển tích cực DN50 hoặc 2 inch, 55-550 LPM
• Đồng hồ đo lưu lượng DN80 PD hoặc kích thước 3 inch: 506-5063 GPM (gallon Mỹ mỗi phút)
• Lưu lượng kế kiểu dịch chuyển tích cực DN100 hoặc 4 inch: 748~7484 gallon/phút
• Cảm biến lưu lượng NB150mm hoặc PD 6 inch có thể xử lý lưu lượng từ 300-3000 lít/phút.

Ứng dụng của lưu lượng kế kiểu dịch chuyển tích cực

Thiết bị đo lưu lượng cho nhiên liệu hàng không, dung môi, nhiên liệu, xăng, dầu diesel, dầu diesel sinh học, khí dầu mỏ hóa lỏng (LPG), dầu thô; tiếp nhiên liệu cho tàu hỏa và toa xe lửa; tiếp nhiên liệu cho xe khai thác mỏ và nhà máy; và tiếp nhiên liệu cho tàu thuyền. Cũng được sử dụng cho chất lỏng nóng và/hoặc nhớt; xe bồn chở nhiên liệu đến nhà để sưởi ấm hoặc xăng đến các trạm dịch vụ; xe bồn nhỏ chở LPG đến nhà và trang trại; và xe tiếp nhiên liệu hàng không cung cấp nhiên liệu máy bay (avgas hoặc jet fuel) cho máy bay.
Kiểm tra hoạt động bốc dỡ nhiên liệu và các sản phẩm hóa dầu tại các kho chứa nhiên liệu và/hoặc nhà máy lọc dầu.
Xe bồn chở nhiên liệu/LPG và vận chuyển hàng hóa.
Hệ thống bơm nhiên liệu công suất lớn dành cho xe cộ và máy bay cỡ lớn.
