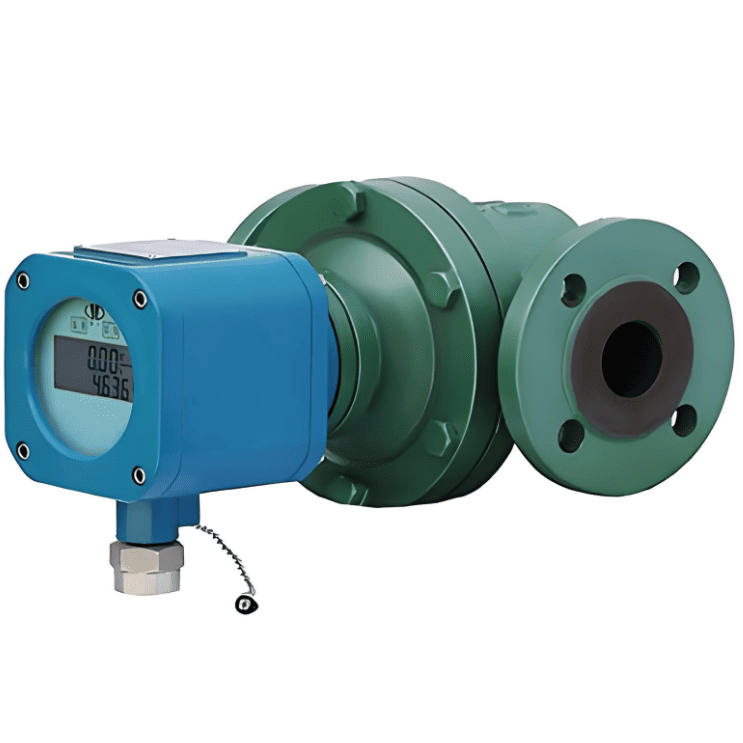

Lưu lượng kế dịch chuyển tích cực RS485

Tổng quan

Việc đo lưu lượng chất lỏng chính xác rất quan trọng đối với việc kiểm soát sản xuất và quản lý năng lượng trong các hệ thống tự động hóa công nghiệp hiện đại. Đồng hồ đo lưu lượng thể tích dương RS485 (hay còn gọi là đồng hồ đo lưu lượng PD), là một thiết bị đo chất lỏng tiên tiến tích hợp khả năng đo chính xác cao, xử lý dữ liệu thông minh và truyền thông từ xa, đang trở thành thiết bị đo được ưa chuộng trong các ngành công nghiệp như hóa dầu, thực phẩm và dược phẩm, và xử lý nước. Bài viết này sẽ đi sâu vào các đặc tính kỹ thuật, giao thức truyền thông và các ứng dụng thực tế của đồng hồ đo lưu lượng RS485 Modbus này.

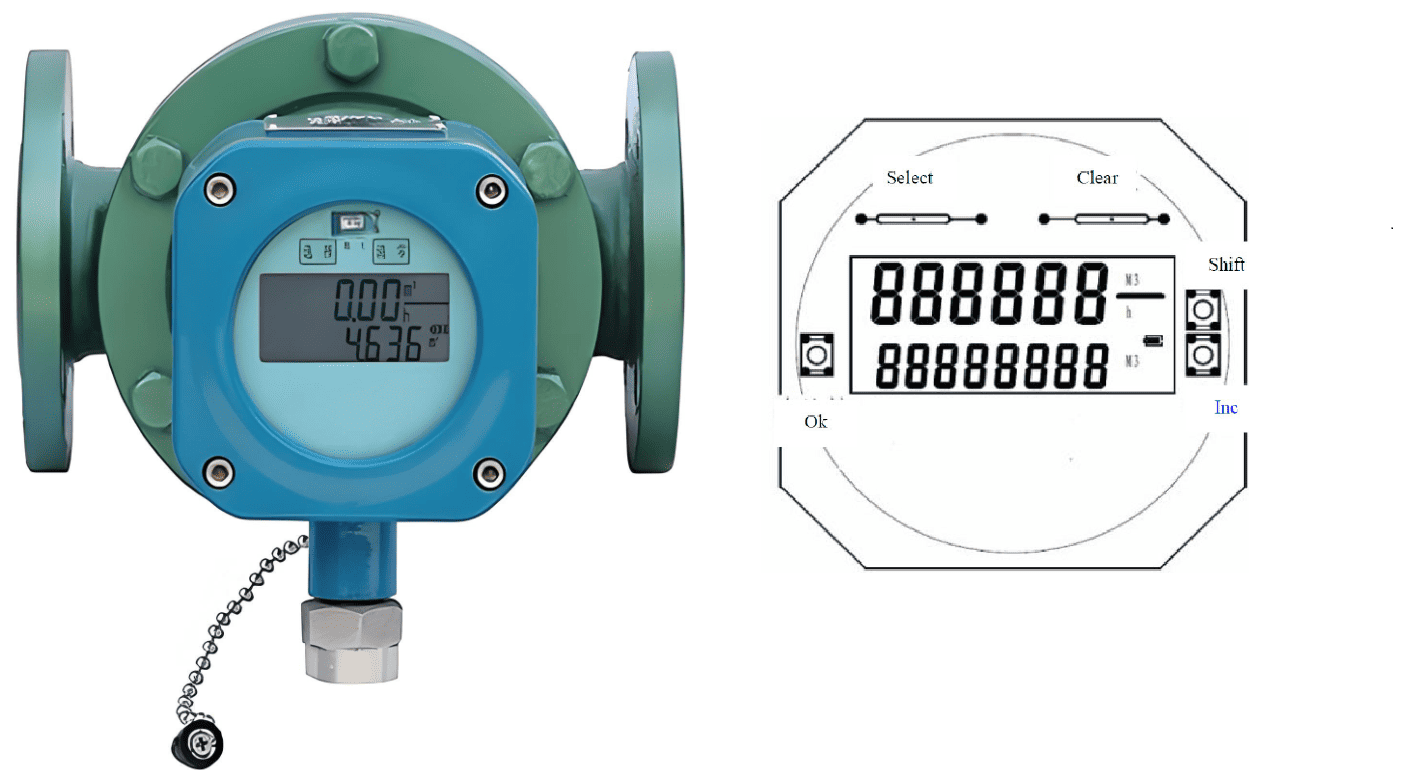

Đồng hồ đo lưu lượng kiểu dịch chuyển tích cực RS485 kỹ thuật số với màn hình hiển thị điện tử

Cốt lõi của đồng hồ đo lưu lượng RS485 PD là các bộ đếm lưu lượng kỹ thuật số tiên tiến. Dòng đồng hồ đo lưu lượng PD kỹ thuật số này áp dụng thiết kế công nghệ tiên tiến, có đặc tính độ tin cậy cao và có thể kết hợp với nhiều loại cảm biến lưu lượng thể tích dương (như đồng hồ đo lưu lượng bánh răng oval, đồng hồ đo lưu lượng Roots hoặc đồng hồ đo lưu lượng bánh răng xoắn ốc) để tạo thành một hệ thống đo lưu lượng thể tích kỹ thuật số hoàn chỉnh. Người dùng có thể trực tiếp đọc dữ liệu lưu lượng tổng và lưu lượng tức thời trên đồng hồ đo lưu lượng.

Khả năng hiển thị và đo lường

Màn hình hiển thị kỹ thuật số dòng BELZ sử dụng màn hình LED hai hàng với phạm vi hiển thị rộng: lượng tích lũy đơn lẻ dao động từ 0,000 lít đến 99999999 lít, và tổng lượng tích lũy có thể đạt tới 99999999999 lít. Phạm vi hiển thị lưu lượng tức thời là từ 0,000 đến 999999 lít/giờ. Khả năng đo lường quy mô lớn này cho phép nó thích ứng với nhiều kịch bản ứng dụng công nghiệp khác nhau, từ lưu lượng nhỏ đến lớn.

Tại sao chúng tôi ưu tiên sử dụng lưu lượng kế dịch chuyển tích cực RS485?

• Giao thức truyền thông RS485 là một trong những tiêu chuẩn truyền thông hoàn thiện và đáng tin cậy nhất trong lĩnh vực tự động hóa công nghiệp, silverinstruments.com sử dụng MODBUS RTU. So với đồng hồ đo lưu lượng analog 4-20mA truyền thống, RS485 có những ưu điểm vượt trội sau:
• Truyền dẫn kỹ thuật số: RS485 sử dụng truyền dẫn tín hiệu kỹ thuật số để tránh các vấn đề về nhiễu tín hiệu dòng điện tương tự và mất độ chính xác. Khi truyền dẫn ở khoảng cách xa (lên đến 1200 mét), chất lượng tín hiệu ổn định và đáng tin cậy, trong khi đối với bộ phát 4-20mA, có lẽ 50 mét là đủ.
• Kết nối đa thiết bị: Một bus RS485 có thể kết nối tối đa 255 thiết bị (như lưu lượng kế, cảm biến áp suất, cảm biến mức, v.v.), giúp giảm đáng kể chi phí dây dẫn và độ phức tạp của hệ thống. Trong các nhà máy lớn, việc xây dựng mạng lưới giám sát giao thông trở nên dễ dàng hơn.
• Giao tiếp hai chiều: MODBUS RS485 không chỉ có thể đọc dữ liệu giao thông mà còn có thể thực hiện cài đặt thông số và truy vấn trạng thái thiết bị, đạt được khả năng quản lý thông minh thực sự.

Triển khai giao thức MODBUS RTU

Lưu lượng kế RS485 PD sử dụng giao thức MODBUS RTU tiêu chuẩn, với các thông số truyền thông bao gồm tốc độ baud 9600 bps, bit dữ liệu 8 bit, không có tổng kiểm tra (có thể cấu hình) và bit dừng 1 bit. Phạm vi địa chỉ thiết bị là 1-255, có thể được thiết lập thông qua menu F08.
Giao thức này hỗ trợ mã chức năng 0x03 (đọc thanh ghi giữ), có thể đọc 7 bộ dữ liệu khóa:

Tổng lưu lượng truy cập tích lũy (6 chữ số cao, 6 chữ số thấp, 6 chữ số thập phân)
tốc độ dòng chảy tức thời
Lưu lượng truy cập tích lũy đơn lẻ (4 chữ số cao, 6 chữ số thấp, 6 chữ số thập phân)

Ví dụ , khi đọc giá trị hiển thị hiện tại của thiết bị có địa chỉ 01, máy chủ gửi: 01 03 00 01 00 08 15 CC, và thiết bị phụ trả về 16 byte dữ liệu chứa thông tin lưu lượng đầy đủ. Nhấp vào đây để xem thêm cài đặt: Cài đặt lưu lượng kế RS485 MODBUS RTU PD

Thông số kỹ thuật của đồng hồ đo lưu lượng kiểu dịch chuyển tích cực kỹ thuật số MODBUS.

Khả năng chống cháy nổ và bảo vệ
Dòng sản phẩm này có khả năng thích ứng môi trường tuyệt vời:
Khả năng chống cháy nổ: Exd II BT5/Exd II CT5, thích hợp sử dụng trong môi trường dễ cháy và nổ.
Cấp độ bảo vệ: IP65, chống bụi và chống nước.
Nhiệt độ hoạt động: -25 °C đến +55 °C, phù hợp với điều kiện làm việc khắc nghiệt.

Chức năng thông minh

• Lưu lượng kế được trang bị nhiều chức năng thông minh:
• Điều chỉnh hệ số giảm chấn (menu F03): loại bỏ hiệu quả sự dao động lưu lượng tức thời, có thể được thiết lập ở các mức 1-99.
• Tuyến tính hóa đa điểm (F61-F65): cải thiện độ chính xác toàn dải thông qua hiệu chỉnh hệ số phân đoạn
• Hiệu chỉnh dòng điện đầu ra (F05/F06): Điều chỉnh tinh 4mA và 20mA để đảm bảo độ chính xác của đầu ra.
• Cấu hình tham số truyền thông: hỗ trợ ba chế độ: không xác thực, xác thực số lẻ và xác thực số chẵn.

Giá trị ứng dụng của đồng hồ đo lưu lượng kiểu dịch chuyển tích cực RS485

Trong các ứng dụng công nghiệp thực tế, đồng hồ đo lưu lượng thể tích RS485 thể hiện những ưu điểm độc đáo:
Giám sát tập trung: Thông qua mạng RS485, dữ liệu lưu lượng thời gian thực từ nhiều điểm đo có thể được giám sát trong phòng điều khiển trung tâm mà không cần phải đọc chỉ số đồng hồ tại chỗ.
Khả năng truy xuất nguồn gốc dữ liệu: Dữ liệu kỹ thuật số dễ dàng lưu trữ và phân tích, và tổng số liệu tích lũy không thể bị đặt lại để đảm bảo tính công bằng trong đo lường.
Giảm chi phí bảo trì: Chức năng chẩn đoán từ xa và điều chỉnh thông số giúp giảm khối lượng công việc bảo trì tại chỗ.

Phần kết luận

Lưu lượng kế RS485 PD thể hiện hướng phát triển của công nghệ đo lưu lượng, kết hợp hoàn hảo giữa phép đo cơ khí chính xác với công nghệ truyền thông kỹ thuật số tiên tiến. Với sự phát triển của Công nghiệp 4.0 và sản xuất thông minh, thiết bị đo lường thông minh và kết nối mạng này chắc chắn sẽ có phạm vi ứng dụng rộng hơn. Việc lựa chọn lưu lượng kế RS485 phù hợp không chỉ đơn thuần là chọn thiết bị đo lường, mà còn là đặt nền tảng cho quá trình chuyển đổi số của doanh nghiệp.
