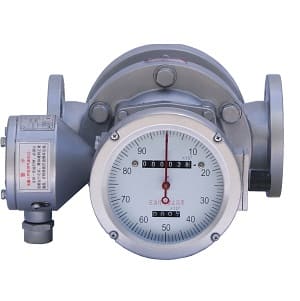

Đồng hồ đo lưu lượng dịch chuyển tích cực đầu ra xung

Tại sao chúng ta cần đầu ra xung cho lưu lượng kế PD?

Lưu lượng kế kiểu dịch chuyển tích cực là một thiết bị đo lưu lượng trực tiếp đo tổng lưu lượng chất lỏng sạch bằng cách định kỳ nạp và xả thể tích chất lỏng trong một buồng đo chính xác. Nó chủ yếu được sử dụng để đo chất lỏng sạch như dầu diesel, nhiên liệu, dầu thô, chất bôi trơn, nguyên liệu hóa học và chất lỏng dùng trong thực phẩm, đặc biệt thích hợp cho các trường hợp yêu cầu độ chính xác cao trong đo lường chất lỏng.

Ưu điểm cốt lõi của nó nằm ở độ chính xác đo cao (0,2% ~ 0,5%), không bị ảnh hưởng bởi sự thay đổi độ nhớt của chất lỏng và không cần các đoạn ống thẳng ở phía thượng lưu và hạ lưu trong quá trình lắp đặt.

Các đồng hồ đo lưu lượng PD truyền thống thường sử dụng kim chỉ thị cơ học để hiển thị lưu lượng tích lũy. Với nhu cầu tự động hóa ngày càng tăng, các đồng hồ đo lưu lượng dịch chuyển tích cực đầu ra xung đã xuất hiện. Ưu điểm của chúng nằm ở khả năng chuyển đổi tín hiệu lưu lượng thành tín hiệu xung điện (như xung PNP hoặc NPN) theo thời gian thực, tạo điều kiện thuận lợi cho việc tích hợp với các hệ thống điều khiển như PLC và DCS, cho phép truyền dữ liệu từ xa, tính toán lưu lượng tức thời, điều khiển theo lô và quản lý tự động, nâng cao đáng kể mức độ thông minh và hiệu quả điều khiển của các ngành công nghiệp chế biến.

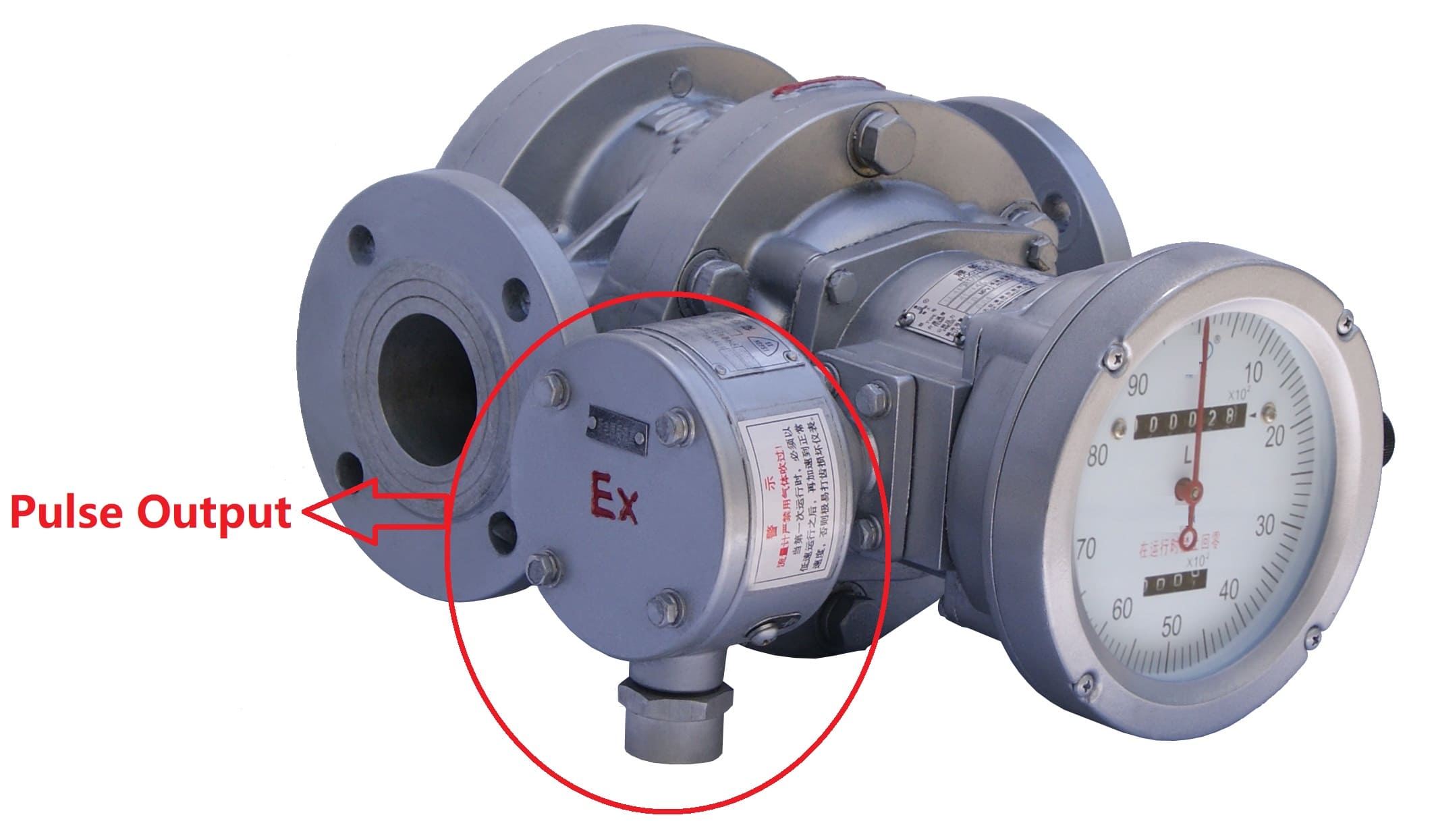

Tổng quan về bộ phát xung đầu ra dòng BGF dành cho đồng hồ đo lưu lượng PD

Bộ truyền tín hiệu dòng BGF là cảm biến dịch chuyển góc trục quay, khi được sử dụng với các lưu lượng kế dịch chuyển tích cực của công ty chúng tôi, có thể chuyển đổi lưu lượng của môi chất cần đo thành tín hiệu xung điện để truyền từ xa. Đây là bộ truyền tín hiệu chống cháy nổ.

Thông số kỹ thuật của tín hiệu xung đầu ra từ lưu lượng kế PD.

• 1. Không tiếp xúc, đầu ra sóng vuông, truyền tín hiệu đáng tin cậy, xung NPN hoặc PNP

• 2. Tần số tín hiệu tỷ lệ thuận với lưu lượng

• 3. Nhiệt độ môi trường hoạt động: -10°C đến 60°C

• 4. Xếp hạng chống cháy nổ: ExdⅡBT5

• 5. Kích thước bộ chuyển đổi đầu ra: Loại chống cháy nổ, ren trong G1/2"

• 6. Kích thước lỗ dẫn cáp: Loại chống cháy nổ Φ11

• 7. Độ chính xác cao, chống rung, đặc biệt thích hợp cho các ứng dụng chiết rót định lượng.

Thông số kỹ thuật của bộ phát xung BGF-I (12V DC + hệ thống 3 dây)

Thông số kỹ thuật của bộ phát xung BGF-II (24V DC + hệ thống 3 dây)
