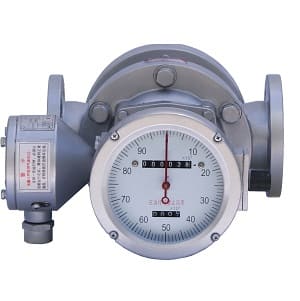

Lưu lượng kế dịch chuyển tích cực với đầu ra xung

Lưu lượng kế PD là gì?

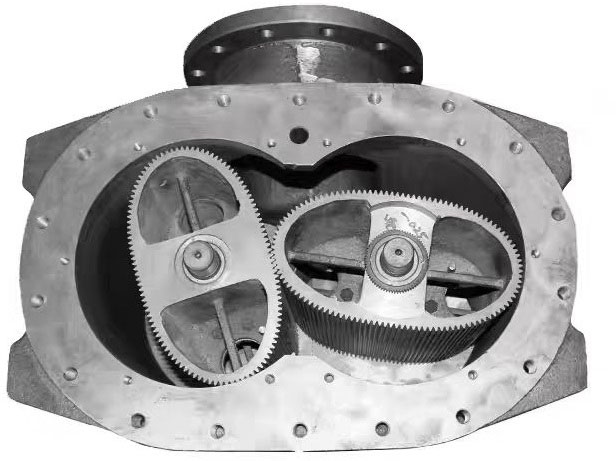

Lưu lượng kế dịch chuyển dương là thiết bị đo lưu lượng đo trực tiếp lưu lượng tổng của chất lỏng sạch bằng cách định kỳ nạp và xả thể tích chất lỏng trong buồng đo chính xác. Thiết bị này chủ yếu được sử dụng để đo chất lỏng sạch như dầu diesel, nhiên liệu, dầu thô, chất bôi trơn, nguyên liệu hóa chất và chất lỏng dùng trong thực phẩm, đặc biệt phù hợp cho các trường hợp yêu cầu nghiêm ngặt về độ chính xác khi đo chất lỏng.

Ưu điểm cốt lõi của nó nằm ở độ chính xác đo lường cao (0,2% ~ 0,5%), không bị ảnh hưởng bởi những thay đổi về độ nhớt của chất lỏng và không cần các đoạn ống thẳng thượng lưu và hạ lưu trong quá trình lắp đặt.

Tại sao chúng ta cần lưu lượng kế dịch chuyển dương đầu ra xung?

Lưu lượng kế PD truyền thống thường sử dụng kim chỉ cơ học để hiển thị lưu lượng tích lũy. Với nhu cầu tự động hóa ngày càng tăng, lưu lượng kế dịch chuyển dương đầu ra xung đã xuất hiện. Ưu điểm của nó nằm ở khả năng chuyển đổi tín hiệu lưu lượng thành tín hiệu xung điện theo thời gian thực (như xung PNP hoặc NPN), giúp tích hợp dễ dàng với các hệ thống điều khiển như PLC và DCS, cho phép truyền dữ liệu từ xa, tính toán lưu lượng tức thời, điều khiển theo mẻ và quản lý tự động, cải thiện đáng kể mức độ thông minh và hiệu quả điều khiển của các ngành công nghiệp quy trình.

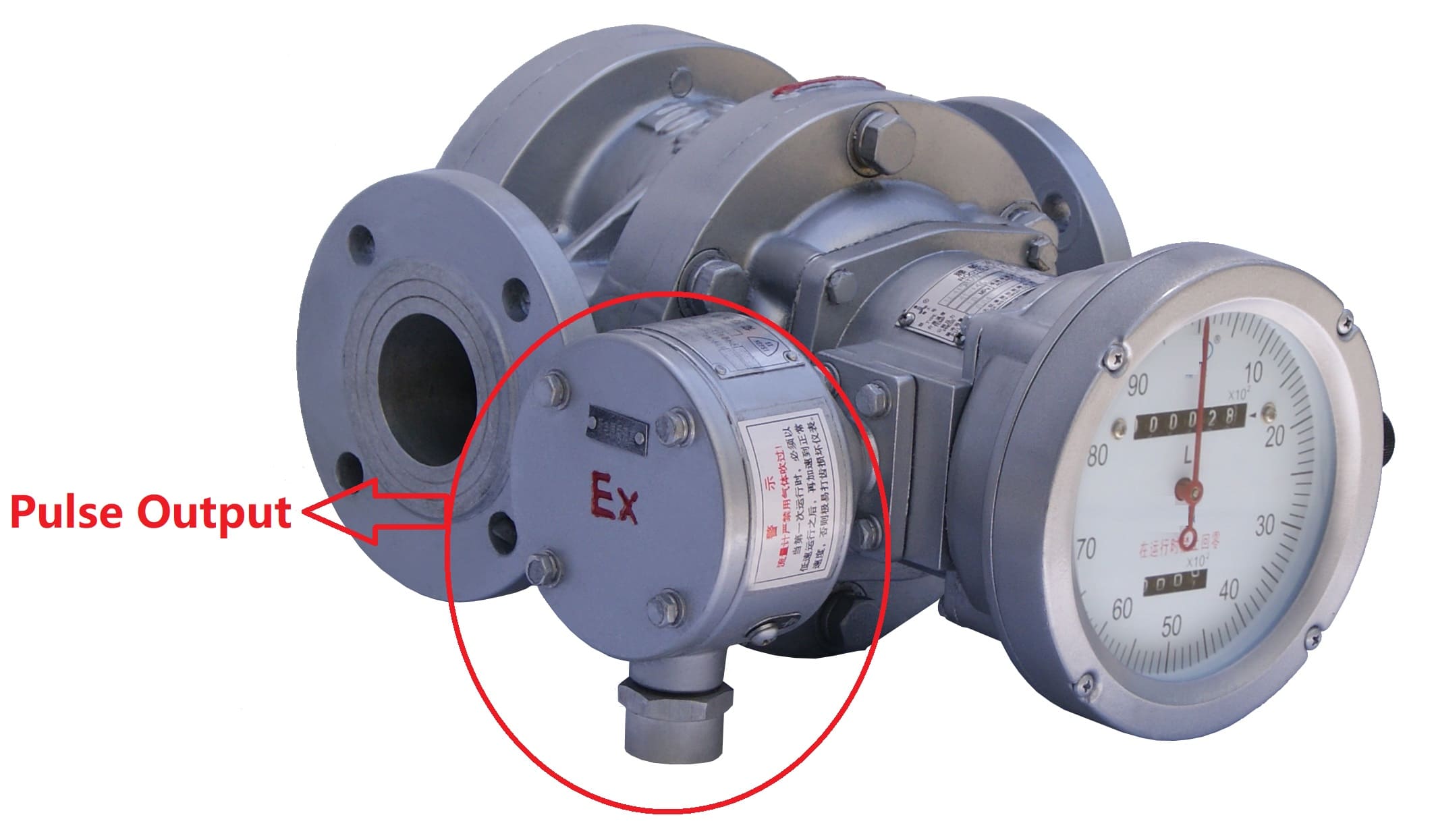

Bộ truyền xung đầu ra cho lưu lượng kế PD

Tổng quan về bộ phát xung dòng BGF cho máy đo PD

Bộ truyền xung dòng BGF là cảm biến dịch chuyển góc trục quay, khi sử dụng với đồng hồ đo lưu lượng dịch chuyển tích cực của công ty chúng tôi, có thể chuyển đổi lưu lượng của môi trường đo được thành tín hiệu xung điện để truyền từ xa. Đây là bộ truyền chống cháy nổ.

Thông số kỹ thuật của máy phát lưu lượng đầu ra xung

• 1. Đầu ra sóng vuông, không tiếp xúc, truyền tín hiệu đáng tin cậy
• 2. Tần số tín hiệu tỷ lệ thuận với lưu lượng
• 3. Nhiệt độ môi trường hoạt động: -10°C đến 60°C
• 4. Xếp hạng chống cháy nổ: ExdⅡBT5
• 5. Kích thước bộ chuyển đổi đầu ra: Loại chống cháy nổ, ren trong G1/2"
• 6. Kích thước lỗ khoan cáp: Loại chống cháy nổ Φ11
• 7. Độ chính xác cao, chống rung, đặc biệt thích hợp cho các ứng dụng chiết rót định lượng

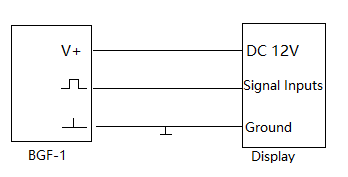

Sơ đồ đấu dây xung nguồn điện 12V DC

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

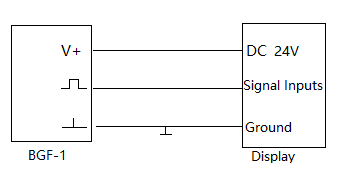

Dây xung nguồn điện 24V DC

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
