Tất cả về máy phát áp suất với 4-20mA

Cảm biến áp suất 4-20mA là gì?

MỘT bộ truyền áp suất Với đầu ra 4-20mA, đây là thiết bị đo áp suất được sử dụng trong các nhà máy hoặc những nơi khác, chuyển đổi giá trị đo áp suất thành tín hiệu dòng điện có cường độ từ 4 đến 20 miliampe. Tín hiệu tương tự này (khác với...) bộ truyền áp suất đầu ra kỹ thuật số (Tín hiệu analog) hiển thị áp suất đo được theo tỷ lệ thuận với giá trị đo thực tế. Ví dụ, 4mA thường có nghĩa là không có áp suất (0 psi) hoặc áp suất thấp nhất, và 20mA có nghĩa là áp suất cao nhất mà cảm biến áp suất có thể xử lý (hoặc giá trị cao nhất mà người dùng muốn sử dụng). Đầu ra analog tiêu chuẩn này có nghĩa là các cảm biến áp suất 4-20mA có thể hoạt động với bất kỳ bộ điều khiển logic lập trình (PLC), hệ thống điều khiển phân tán (DCS) hoặc hệ thống thu thập dữ liệu nào trong bất kỳ ngành công nghiệp nào, điều này khác biệt đáng kể so với đồng hồ đo áp suất cơ học, vốn thường không thể có đầu ra analog từ các đồng hồ đo này.

Tiêu chuẩn 4-20mA đã trở thành phần quan trọng nhất trong thiết bị đo lường công nghiệp vì nó mang lại nhiều lợi ích. Tín hiệu dòng điện 4-20mA không bị ảnh hưởng bởi sự sụt giảm điện áp xảy ra khi dây dẫn quá dài. Điều này khác với tín hiệu điện áp của các cảm biến áp suất (như 0-5V DC). Ngoài ra, điểm 0 trực tiếp ở mức 4mA cho phép người vận hành hệ thống phân biệt giữa giá trị 0 thực sự và dây dẫn bị đứt hoặc bộ truyền tín hiệu bị lỗi, dẫn đến hiển thị 0mA. Tính năng chẩn đoán này làm cho các cảm biến áp suất 4-20mA trở nên cần thiết cho các ứng dụng quan trọng về an toàn trong ngành dầu khí, xử lý nước, dược phẩm và các nhà máy sản xuất.

Tại sao chúng ta nên sử dụng bộ chuyển đổi áp suất vòng lặp 4-20mA?

Các kỹ sư sử dụng cảm biến áp suất 4-20mA vì chúng có nhiều lợi ích về vận hành và kinh tế. Thứ nhất, các cảm biến áp suất tương tự này cho phép các nhà máy khác nhau giám sát áp suất (hoặc áp suất âm, áp suất chênh lệch, áp suất hỗn hợp hoặc áp suất chân không) trong thời gian thực, giúp các kỹ thuật viên thiết bị nhà máy thực hiện bảo trì dự đoán và tránh các sự cố thiết bị tốn kém và thời gian ngừng hoạt động ngoài kế hoạch. Trong nhiều ứng dụng điều khiển quy trình, việc duy trì mức áp suất hoặc chênh lệch áp suất chính xác đảm bảo dây chuyền sản xuất hoạt động bình thường, hàng hóa sản xuất không có khuyết tật, mức tiêu thụ năng lượng thấp nhất có thể và tất cả các quy tắc đều được tuân thủ.

Trong các nhà máy hiện đại ngày nay, nhiều thiết bị đo hiện trường cần phải hoạt động được trong điều kiện khắc nghiệt như nhiệt độ cực cao, áp suất định mức cao, rung động, nhiễu điện từ và môi trường ăn mòn. Thiết kế cảm biến áp suất 4-20mA giải quyết những vấn đề này bằng cách sử dụng các vật liệu chịu được ăn mòn như thép không gỉ, tantali, hợp kim hastelloy, các linh kiện điện tử được niêm phong kín và các đầu nối cấp công nghiệp (như cảm biến áp suất chìm IP65, IP67 hoặc thậm chí IP68). Cấu trúc vòng lặp dòng điện cũng bảo vệ chống nhiễu tốt hơn so với các hệ thống dựa trên điện áp, do đó tín hiệu vẫn rõ ràng ngay cả trong môi trường công nghiệp có nhiều nhiễu điện.

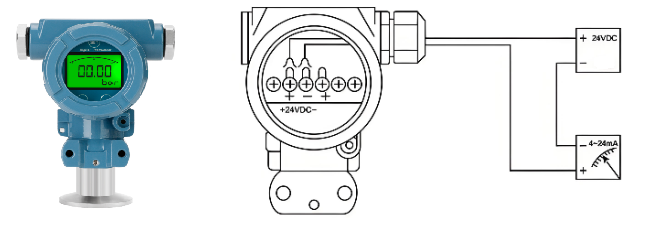

Hơn nữa, vì cảm biến áp suất vòng lặp 4-20mA dễ lắp đặt, nên thời gian thiết lập và chi phí bảo trì cũng thấp hơn. Các thiết lập cảm biến áp suất hai dây tiêu chuẩn chỉ cần nguồn điện và bản thân thiết bị. Hai dây này truyền cả nguồn điện và tín hiệu. Sự đơn giản này có nghĩa là chi phí lắp đặt thấp hơn, việc đấu dây ít phức tạp hơn so với các thiết bị đo trường 3 dây hoặc 4 dây, và việc khắc phục sự cố cũng dễ dàng hơn nhiều khi xảy ra.

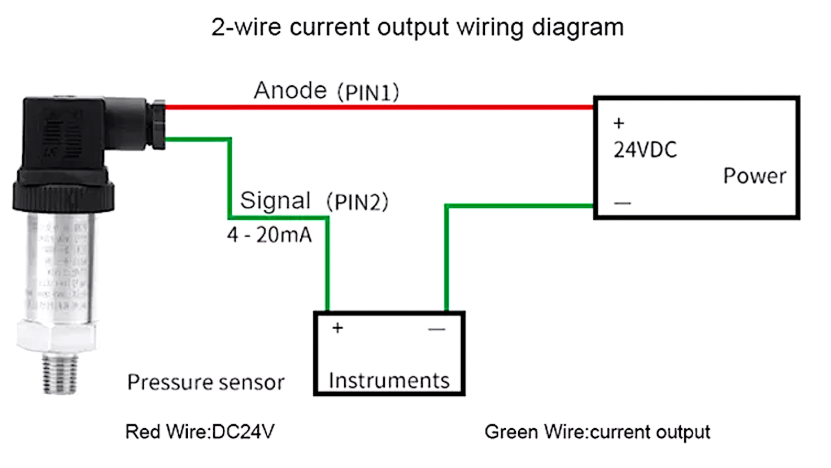

Cảm biến áp suất 2 dây 4-20mA

Nguyên lý hoạt động của thiết bị cảm biến áp suất vòng lặp 4-20mA

Hầu hết các thiết bị cảm biến áp suất 4-20mA sử dụng công nghệ cảm biến điện dung silicon đơn tinh thể hoặc điện trở áp suất. Khi áp suất làm cong màng ngăn, cảm biến áp suất điện trở sử dụng màng ngăn silicon với các cảm biến biến dạng làm thay đổi điện trở. Sự thay đổi điện trở được chuyển đổi thành tín hiệu analog dòng điện 4-20mA chính xác, tỷ lệ thuận với áp suất hoặc chênh lệch áp suất (DP) tác dụng. Công nghệ đo áp suất này rất chính xác, thường nằm trong khoảng ±0,25% của thang đo đầy đủ hoặc có thể đạt độ chính xác tốt hơn. Nó cũng có độ ổn định nhiệt tốt và thời gian phản hồi nhanh, rất phù hợp để đo áp suất động.

Một ý tưởng phổ biến khác trong các cảm biến áp suất 4-20 mA là công nghệ cảm biến điện dung. Các cảm biến áp suất này đo sự thay đổi điện dung giữa một màng chắn cảm nhận áp suất và một điện cực cố định. Cảm biến điện dung rất tốt trong việc đo áp suất thấp như 1 kPa hoặc 5 psi với độ chính xác cao và duy trì giá trị ổn định theo thời gian. Chúng cũng hoạt động tốt hơn trong các trường hợp có áp suất tĩnh quá cao, điều này làm cho chúng trở nên hoàn hảo cho các ứng dụng mà áp suất tăng đột biến xảy ra thường xuyên.

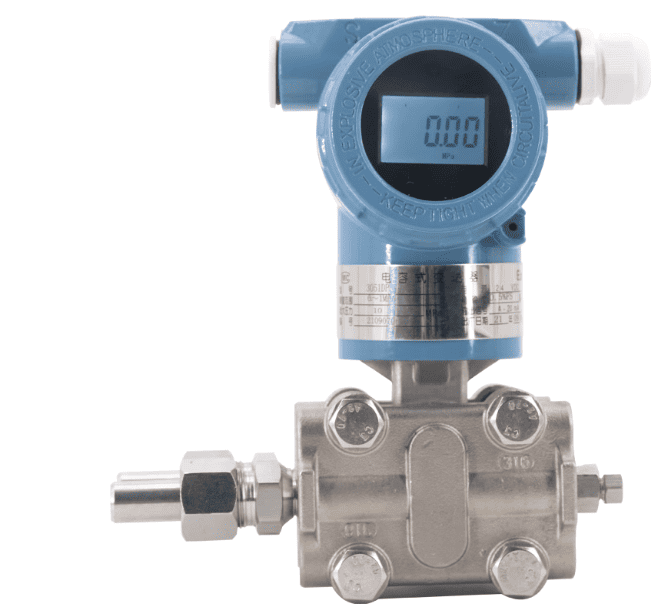

Bộ truyền tín hiệu áp suất chênh lệch 4-20mA

Bộ truyền tín hiệu áp suất chênh lệch 4-20mA

Bộ truyền áp suất chênh lệchNgõ ra 4-20mA đo sự chênh lệch áp suất giữa hai điểm kết nối trong quy trình. Chúng thường được sử dụng để đo lưu lượng, kiểm tra bộ lọc và đo mức chất lỏng trong các bể kín. Các bộ truyền tín hiệu chuyên dụng này sử dụng hai phần tử cảm biến hoặc một phần tử với các cổng áp suất cao và thấp riêng biệt để xác định sự chênh lệch và gửi tín hiệu 4-20mA tỷ lệ thuận với sự chênh lệch đó.

Ưu điểm của bộ truyền áp suất 4-20mA có màn hình hiển thị

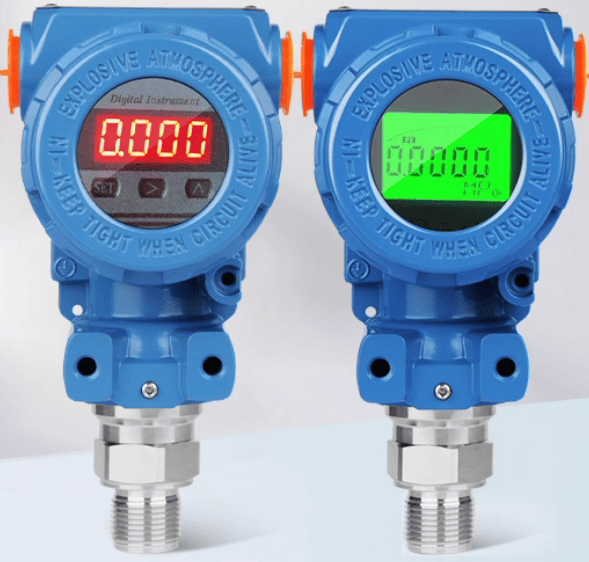

Bộ truyền áp suất 4-20mA với màn hình hiển thị kỹ thuật số

Bộ truyền áp suất 4-20mA có màn hình hiển thị kết hợp đầu ra analog truyền thống với màn hình hiển thị kỹ thuật số tại chỗ, giúp việc sử dụng dễ dàng hơn nhiều. Màn hình tích hợp cho phép kỹ thuật viên kiểm tra các phép đo ngay tại vị trí lắp đặt mà không cần bất kỳ công cụ chẩn đoán bổ sung nào. Tính năng này rất thuận tiện cho các kỹ thuật viên thiết bị đo lường trong quá trình vận hành thử, khắc phục sự cố và bảo trì thường xuyên vì nó giúp giảm thời gian tìm ra các vấn đề trong quy trình.

Hầu hết các bộ truyền áp suất vi sai (DP) hoặc áp suất vi sai tiên tiến này đều có màn hình LCD hoặc LED hiển thị giá trị áp suất theo đơn vị kỹ thuật như PSI, bar, Mpa, mmH2O, kPa hoặc đơn vị áp suất tùy chỉnh. Hầu hết các bộ chuyển đổi áp suất hiển thị kỹ thuật số đều có cấu hình nút bấm cho phép kỹ thuật viên thay đổi độ giảm chấn, độ lệch điểm 0 và dải đo tại hiện trường mà không cần phải rút phích cắm thiết bị. Một số bộ truyền áp suất 4-20mA mới có màn hình hiển thị cũng có các tính năng chẩn đoán hiển thị giá trị tối thiểu và tối đa được ghi lại, trạng thái cảnh báo và mã lỗi giúp tăng tốc quá trình khắc phục sự cố.

Màn hình điện tử của cảm biến áp suất đặc biệt hữu ích ở những nơi khó tiếp cận hoặc quá nhỏ để lắp đặt màn hình hệ thống điều khiển. Người vận hành có thể nhanh chóng kiểm tra trực quan trong khi đi tuần tra, phát hiện sự cố ngay lập tức mà không cần phải quay lại phòng điều khiển hoặc sử dụng thiết bị liên lạc cầm tay.

Dải áp suất thông dụng: 4–20mA, 0–10 Bar và cao hơn đối với bộ truyền áp suất.

Các dải áp suất khác nhau được yêu cầu cho các ứng dụng công nghiệp khác nhau. Ví dụ, bộ truyền áp suất 4-20mA 0-10 bar (khoảng 0-145 PSI) là một trong những loại phổ biến nhất cho các quy trình công nghiệp nói chung, hệ thống khí nén và mạch thủy lực. Áp suất 10 bar cũng hoạt động tốt cho nhiều ứng dụng hơi nước áp suất thấp, mạng lưới phân phối nước và hệ thống khí nén. Tuy nhiên, chúng ta chỉ lấy ví dụ về 10 bar, chúng tôi cũng cung cấp các loại 100 psi, 200 psi, 10Mpa hoặc áp suất tối đa 700 bar. Hầu hết các nhà sản xuất cảm biến áp suất Trung Quốc bán các bộ truyền áp suất hoặc DP hoàn toàn mới này với các loại kết nối áp suất khác nhau, chẳng hạn như ren 1/2”NPT, ren G, kẹp ba chấu và kết nối mặt bích, để chúng có thể hoạt động với các hệ thống đường ống khác nhau.

Các bộ truyền áp suất 0-100 PSI (khoảng 0-7 bar) cũng rất phổ biến và được sử dụng rộng rãi. Chúng hoạt động với các cài đặt áp suất thông dụng trong hệ thống HVAC, giám sát bơm và điều khiển máy nén. Hệ thống thủy lực, ứng dụng khí áp suất cao và máy ép phun đều sử dụng dải áp suất cao hơn như 0-1000 PSI hoặc 0-6000 PSI. Ưu điểm tuyệt vời của công nghệ cảm biến áp suất 4-20mA tiêu chuẩn là tín hiệu đầu ra luôn giữ nguyên bất kể dải áp suất là bao nhiêu. Điều này giúp việc tích hợp hệ thống và thay thế thiết bị dễ dàng hơn.

Các bộ truyền tín hiệu áp suất chân không và áp suất hỗn hợp cho phép đo cả áp suất chân không và áp suất dương, điều này rất quan trọng đối với các hệ thống làm lạnh, cột chưng cất và đóng gói chân không. Các thiết bị đo áp suất chuyên dụng này cũng có thể duy trì cùng một dòng điện đầu ra 4-20mA trong khi đo các dải áp suất như -1 đến +3 bar hoặc -14,7 đến +15 PSI hoặc -5000 đến +5000 mmWG (phát hiện áp suất hỗn hợp).

Các ứng dụng phổ biến của cảm biến áp suất vòng lặp 4-20mA: Giám sát áp suất nước, dầu và hơi nước.

Cảm biến áp suất nước 4-20mA

Bộ truyền áp suất nướcCác cảm biến áp suất nước 4-20mA có nhiều ứng dụng rộng rãi trong các nhà máy xử lý nước đô thị, mạng lưới phân phối, hệ thống tưới tiêu và hệ thống tự động hóa tòa nhà. Những cảm biến áp suất nước 4-20mA này giám sát áp suất tại đầu ra của bơm, hệ thống lọc và đường ống phân phối để đảm bảo nước luôn được cung cấp và phát hiện rò rỉ. Chúng quản lý chu kỳ rửa ngược, đảm bảo sử dụng đúng lượng hóa chất và ngăn ngừa bơm hoạt động khô trong các nhà máy xử lý nước. Để giữ gìn vệ sinh đồng thời giám sát hệ thống vệ sinh tại chỗ (CIP) và đường ống dẫn sản phẩm, ngành công nghiệp thực phẩm và đồ uống sử dụng các cảm biến áp suất nước đạt tiêu chuẩn vệ sinh, được làm bằng thép không gỉ đánh bóng và có khớp nối ba chấu.

Cảm biến áp suất dầu với đầu ra 4-20mA

Cảm biến áp suất dầu có đầu ra dòng điện 4-20mA là bộ phận quan trọng của hệ thống thủy lực, mạch bôi trơn và nhà máy chế biến dầu. Các cảm biến áp suất này bảo vệ các bộ phận thủy lực đắt tiền trong thiết bị di động và máy móc sản xuất bằng cách theo dõi áp suất hệ thống và phát ra cảnh báo khi áp suất vượt quá mức an toàn hoặc thấp hơn mức tối thiểu, điều này có thể dẫn đến hỏng bơm hoặc rò rỉ. Cảm biến áp suất dầu làm bằng vật liệu thép không gỉ, không bị phân hủy khi tiếp xúc với hydrocarbon, được sử dụng trong các nhà máy lọc dầu và hóa dầu để đo áp suất trong đường ống dẫn dầu thô, cột chưng cất và các bể chứa sản phẩm. Cảm biến áp suất dầu cũng được sử dụng trong các ứng dụng thử nghiệm hàng hải, phát điện và ô tô để đảm bảo áp suất bôi trơn đủ cao nhằm tránh hư hỏng nghiêm trọng cho thiết bị.

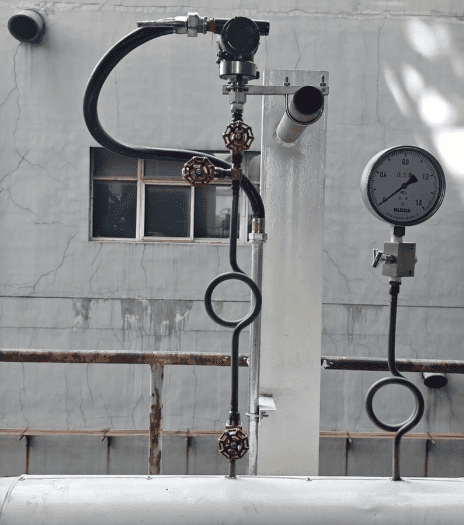

Bộ truyền áp suất vòng hơi 4-20mA

Bộ truyền tín hiệu áp suất hơi nước 4-20mA

Bộ truyền áp suất hơi nướcCác cảm biến áp suất hơi nước rất quan trọng trong việc sản xuất điện, xử lý hóa chất, khử trùng thực phẩm và sưởi ấm toàn bộ khu dân cư. Chúng có thể chịu được nhiệt độ hơi nước trên 400°F (200°C) nhờ thiết kế đặc biệt với các bộ phận làm mát, gioăng kín từ xa hoặc hệ thống mao dẫn giúp bảo vệ các thiết bị điện tử nhạy cảm khỏi nhiệt độ quá cao. Để duy trì áp suất hoạt động chính xác, hệ thống điều khiển nồi hơi sử dụng bộ truyền áp suất hơi nước. Điều này giúp đảm bảo an toàn, hiệu quả và ngăn ngừa các tình huống quá áp nguy hiểm. Các nhà máy sản xuất dược phẩm và thiết bị y tế sử dụng bộ truyền áp suất hơi nước trong nồi hấp và thiết bị khử trùng. Các thiết bị này đảm bảo áp suất luôn ở mức phù hợp, giúp chu trình khử trùng hiệu quả và đáp ứng các tiêu chuẩn an toàn do chính phủ đặt ra.

Những điều cần biết về giá của bộ truyền tín hiệu áp suất 4-20mA

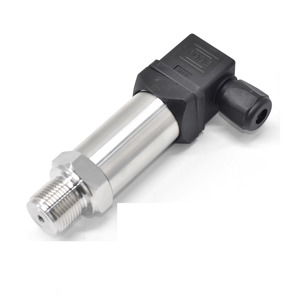

Cảm biến áp suất 4-20mA dưới 100 đô la.

Giá của các bộ truyền áp suất 4-20mA có thể rất khác nhau tùy thuộc vào tính năng, nguyên lý hoạt động, thông số kỹ thuật, độ chính xác và chất lượng của chúng. Nhiều công ty sản xuất các bộ truyền áp suất 4-20mA cấp thấp với giá dưới 100 đô la. Chúng thường có các tính năng cơ bản và độ chính xác đủ dùng cho các mục đích không đòi hỏi độ chính xác cao. Các cảm biến áp suất giá rẻ dưới 100 đô la này thường không có màn hình hiển thị điện tử và giao thức HART, phạm vi áp suất hạn chế và các tính năng cơ bản.

Các bộ truyền áp suất (DP Transmitter) có chức năng tốt hơn, giá từ 100 đến 300 đô la, độ chính xác cao hơn (±0,5% đến ±0,25%), được làm bằng thép không gỉ, có màn hình kỹ thuật số.

Màn hình hiển thị cho phép đọc trực tiếp hoặc cấu hình, có thể hoạt động trong phạm vi nhiệt độ và áp suất tĩnh rộng hơn, và ổn định hơn theo thời gian. Các bộ chuyển đổi này hoạt động tốt trong hầu hết các môi trường công nghiệp, nơi độ chính xác và độ tin cậy là quan trọng nhưng không có điều kiện khắc nghiệt. Các bộ truyền tín hiệu cao cấp có giá trên 300 đô la cung cấp độ chính xác tốt hơn (±0,1% hoặc tốt hơn 0,075%), chứng nhận cho khu vực nguy hiểm (được ATEX phê duyệt), chẩn đoán nâng cao và vật liệu chế tạo có thể được sử dụng trong môi trường ăn mòn hoặc vệ sinh.

Giá của bộ truyền áp suất 4-20mA cũng bao gồm các chứng nhận và phê duyệt. Các thiết bị được chứng nhận cho môi trường dễ cháy nổ (ATEX, IECEx, CSA), ứng dụng vệ sinh (3-A, EHEDG) hoặc các chỉ thị về thiết bị áp suất sẽ có giá cao hơn vì chúng phải trải qua nhiều thử nghiệm và thủ tục giấy tờ. Khi xem xét mua bộ truyền áp suất 4-20mA mới, đừng chỉ nhìn vào giá mua ban đầu. Thay vào đó, hãy xem xét tổng chi phí sở hữu, bao gồm lắp đặt, hiệu chuẩn và bảo trì. Điều này là bởi vì các thiết bị chất lượng cao thường mang lại giá trị lâu dài tốt hơn nhờ ít hỏng hóc hơn và khoảng thời gian hiệu chuẩn dài hơn.

5 câu hỏi thường gặp về cảm biến áp suất 4-20mA (FAQ)

1. Sự khác biệt giữa cảm biến áp suất và bộ truyền áp suất là gì?

Mặc dù thường được sử dụng thay thế cho nhau, nhưng giữa hai thuật ngữ này có những khác biệt nhỏ. Cảm biến áp suất 4-20mA chuyển đổi áp suất thành tín hiệu điện. Mặt khác, bộ truyền áp suất có thêm mạch điện để xử lý tín hiệu, làm cho tín hiệu mạnh hơn và ổn định hơn ở mức 4-20mA. Cả hai thiết bị đều thực hiện cùng một chức năng trong công nghiệp: đo áp suất và cung cấp tín hiệu dòng điện tiêu chuẩn mà hệ thống điều khiển có thể đọc được. Tiêu chuẩn 4-20mA là tiêu chuẩn công nghiệp cho các ứng dụng điều khiển quy trình vì nó hoạt động với hầu hết các PLC và hệ thống DCS.

2. Có được phép sử dụng cảm biến áp suất có giá dưới 100 đô la cho mục đích công nghiệp không?

Các **cảm biến áp suất 4-20mA giá rẻ dưới 100 đô la** có thể được sử dụng để giám sát những thứ không quá quan trọng, cho trường học hoặc cho các lắp đặt ngắn hạn. Tuy nhiên, đối với các quy trình công nghiệp quan trọng cần độ chính xác cao, độ tin cậy lâu dài và tuân thủ các quy định an toàn, tốt nhất nên mua các cảm biến tầm trung hoặc cao cấp. Các thiết bị tốt hơn có độ chính xác cao hơn (±0,25% hoặc tốt hơn), giữ nhiệt tốt hơn, được chế tạo bền bỉ với vỏ bằng thép không gỉ và có các chứng nhận cần thiết cho các khu vực nguy hiểm. Hãy nghĩ về tổng chi phí sở hữu. Một cảm biến giá rẻ bị hỏng có thể gây thiệt hại nhiều hơn về thời gian và sản phẩm bị mất so với số tiền bạn tiết kiệm được khi mua nó.

3. Khi nào tôi có thể mua được bộ truyền áp suất 4–20mA có màn hình hiển thị?

Bộ truyền áp suất vòng lặp có màn hình hiển thị kỹ thuật số rất hữu ích cho việc bảo trì và khắc phục sự cố. Màn hình tích hợp cho phép kỹ thuật viên kiểm tra các giá trị đo áp suất ngay tại hiện trường mà không cần phải kết nối các công cụ chẩn đoán hoặc đến phòng điều khiển để kiểm tra vấn đề. Màn hình LCD cũng hữu ích khi bạn đang vận hành cảm biến, thực hiện kiểm tra định kỳ hoặc cố gắng kiểm tra và sửa chữa một thứ gì đó. Nhiều bộ chuyển đổi có màn hình cũng cho phép bạn thay đổi cài đặt tại hiện trường chỉ bằng một phím bấm, hiển thị thông tin chẩn đoán như giá trị áp suất tối thiểu/tối đa và hiển thị trạng thái báo động hoặc thực hiện hiệu chỉnh về 0. Các bộ truyền áp suất loại hiển thị cục bộ có thể tiết kiệm rất nhiều thời gian và làm cho hoạt động hiệu quả hơn ở những nơi khó tiếp cận màn hình hệ thống điều khiển, chẳng hạn như các lắp đặt từ xa hoặc không gian nhỏ.

4. Tôi nên chọn mức áp suất nào cho nhu cầu sử dụng của mình?

Dải đo phổ biến nhất là bộ truyền áp suất 4-20mA 0-10 bar (0-145 PSI), phù hợp với hầu hết các quy trình công nghiệp, hệ thống khí nén và mạng lưới phân phối nước. Hãy chọn bộ truyền áp suất có dải đo toàn thang gấp 1,5 đến 2 lần áp suất tối đa dự kiến ​​cho các ứng dụng cụ thể. Điều này sẽ mang lại cho bạn sự an toàn hơn một chút. Trong các hệ thống đô thị, bộ truyền áp suất nước thường hoạt động trong dải 0–10 bar hoặc 0–100 PSI. Trong các hệ thống thủy lực, bộ truyền áp suất dầu có thể cần hoạt động trong dải 0–250 bar (0–3600 PSI) hoặc cao hơn. **Bộ truyền áp suất hơi nước thường cần hoạt động ở nhiệt độ cao và có dải áp suất phù hợp với điều kiện trong nồi hơi. Đối với hơi nước áp suất thấp, dải này thường là 0–16 bar (0–232 PSI), và đối với các quy trình công nghiệp, dải này thường cao hơn.

5. Làm thế nào để tôi xác định được mức giá hợp lý cho một bộ truyền áp suất 4-20mA?

Giá của một bộ truyền áp suất 4-20mA phụ thuộc vào nhiều yếu tố, chẳng hạn như độ chính xác, vật liệu chế tạo, chứng nhận và các tính năng bổ sung. Các mẫu cơ bản có giá dưới 100 đô la Mỹ phù hợp cho các tác vụ cơ bản không quá quan trọng. Các bộ truyền áp suất tầm trung (100-300 đô la Mỹ) có hiệu suất cấp công nghiệp với độ chính xác ±0,25-0,5%, được làm bằng thép không gỉ và ổn định theo thời gian, phù hợp với hầu hết các ứng dụng. Các bộ truyền áp suất cao cấp (có giá trên 300 đô la Mỹ) có độ chính xác tốt hơn (±0,1%), chứng nhận cho khu vực nguy hiểm (ATEX, CSA), phê duyệt sử dụng vệ sinh (3-A, EHEDG) và chẩn đoán nâng cao. Khi xem xét mua bộ truyền áp suất 4-20mA mới, đừng chỉ nhìn vào giá mua ban đầu. Thay vào đó, hãy nghĩ đến tổng chi phí sở hữu, bao gồm độ khó khi lắp đặt, tần suất hiệu chuẩn, tuổi thọ dự kiến ​​và thời gian ngừng hoạt động mà chúng có thể gây ra. Mặc dù chi phí ban đầu cao hơn, nhưng một bộ truyền tín hiệu đáng tin cậy và chính xác thường có giá trị hơn về lâu dài.
